光分箱墻體及位置選擇

直熔型光纖分纖箱用于一級分光模式下樓道、弱電井等場所，主要用于光纜和入戶蝶形光纜的熔接，箱體具備光纜、蝶形光纜固定裝置及光纖盤纖位置，可堆疊熔纖盤，箱體容量為24、48芯。安裝地點需根據設計文件施工，一般在樓宇內盡量選擇物業設備間、車庫、樓道、豎井、走廊等合適地點安裝。

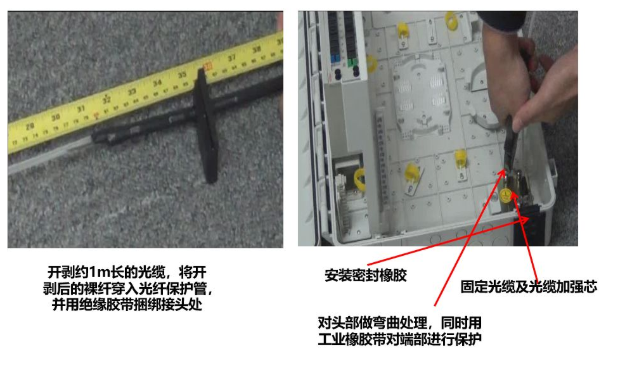

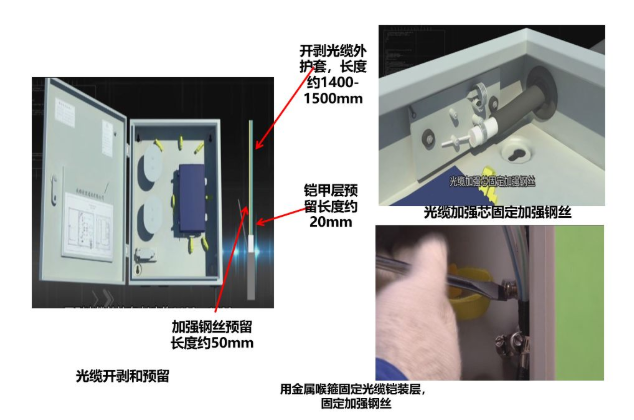

2、光分箱進線光纜

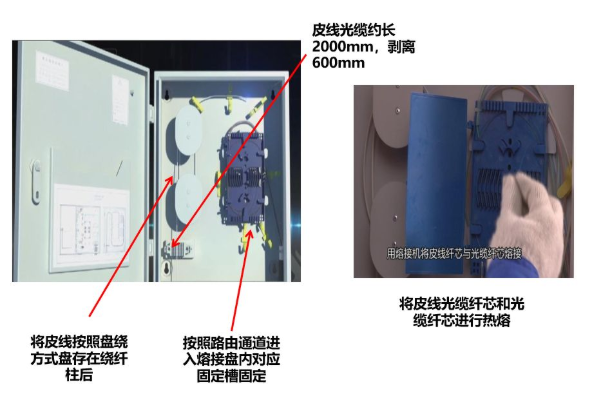

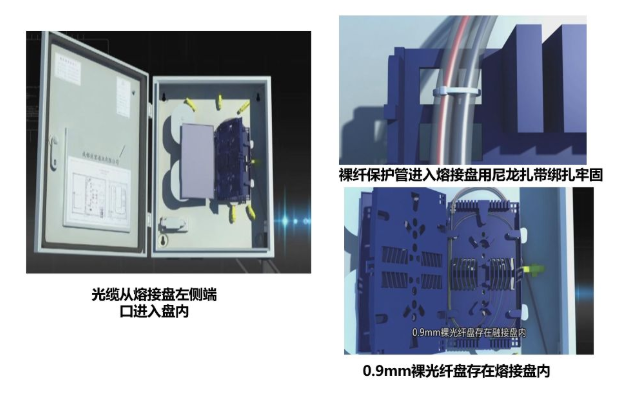

3、光分箱進線光纜盤纖保護

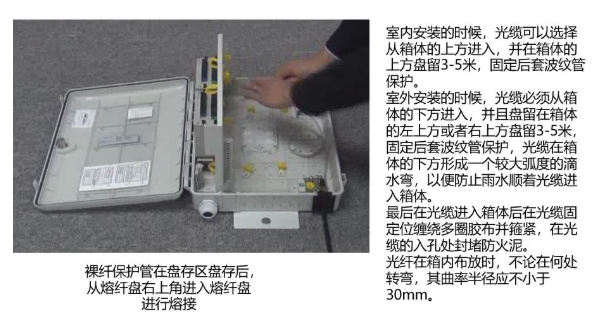

4、光分箱進線光纜箱內布置

5、光分路箱園區光纜進線

6、光分路箱園區光纜進線

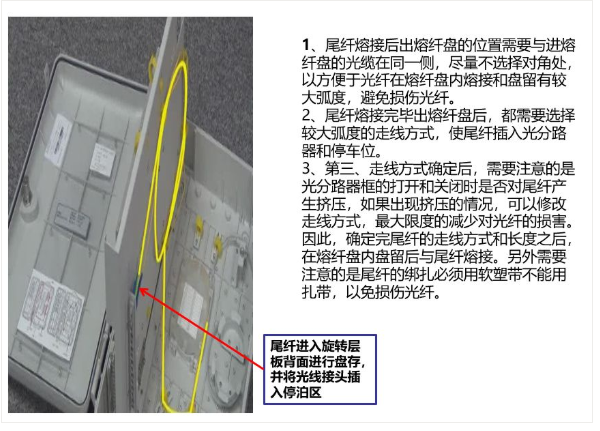

7、光分路箱尾纖走線工藝

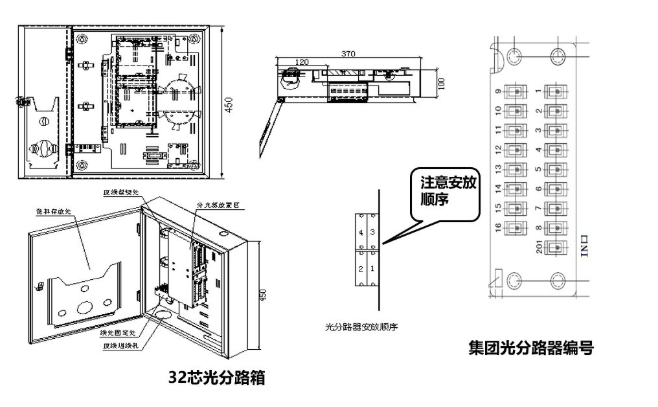

8    光分路箱內部編碼和安放順序

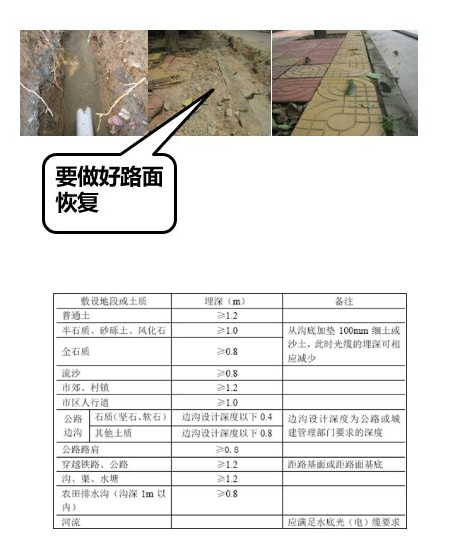

1、管道光纜要求

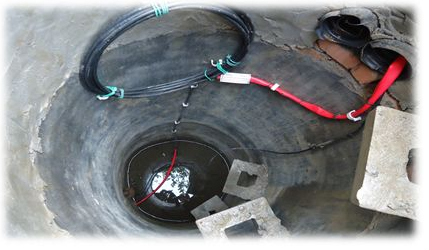

人井內光纜敷設

管道光纜根據接入需要按設計要求進行中間人孔預留。

光纜在人孔內需懸掛光纜標示牌，標明光纜的規格程式、用途等具體要求用紅色軟管保護。

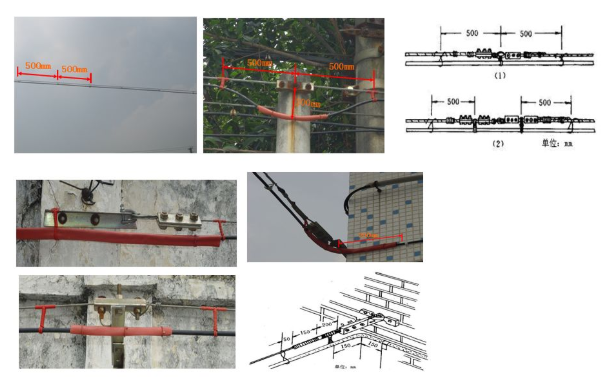

2、架空和墻壁光纜要求

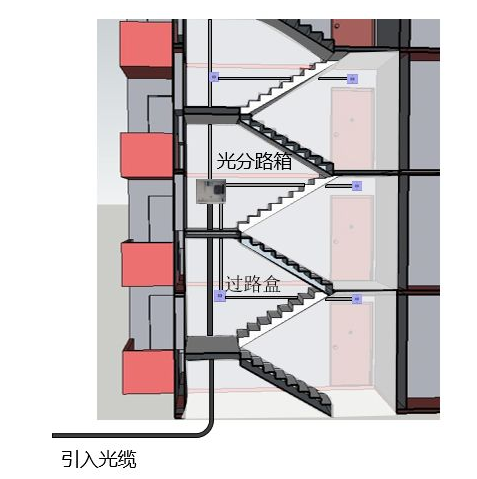

3、樓道布線

v光分路箱應選擇靠近垂直管道、方便維護的位置安裝。

v為方便后續布線，光分路箱應安裝在中間樓層。

v垂直管道位置首選靠近用戶家門的平臺，次選休息平臺。垂直管道敷設完畢后，應修補好樓板孔洞，粉刷受污染墻面。

v垂直管道首選PVC管，每層加裝一個過路盒；次選塑料線槽。

v水平管道首選波紋管，次選單孔PVC管和塑料線槽，慎用樓道明線釘固方式。
