網絡的帶寬資源是有限的，但是在帶寬的使用上，經常會出現“20%的主機占用了80%的資源”，從而導致網絡的應用經常出現“上網慢、網絡卡”等現象。企業路由器提供了基于IP地址的帶寬控制功能，可以有效防止少部分主機占用大多數的資源，為整個網絡帶寬資源的合理利用提供保證。

本文介紹企業路由器的帶寬控制的配置步驟。

某企業內網有50臺主機，使用多WAN口企業路由器，申請20M光纖和10M的ADSL線路。其中計劃給市場部10M帶寬，剩余的20M給其它部門，內網IP地址段為192.168.1.100~149，根據需求，制定以下需求表格：

注意：ADSL線路一般上行為512Kbps, 帶寬控制的算法：最小上行（下行）帶寬=總帶寬/電腦數，上述表格僅考參考，實際參數設置可以參考文檔結尾的參考表。

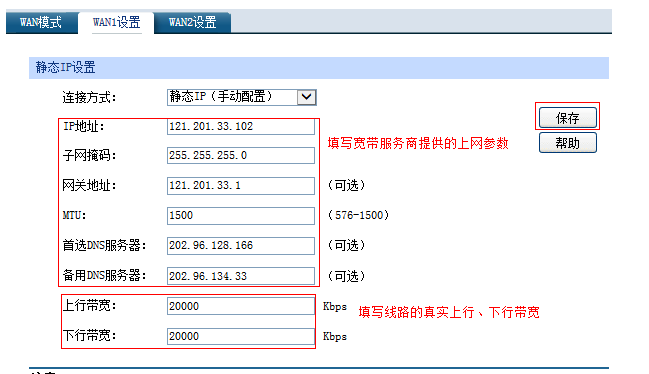

登錄路由器管理界面，點擊接口設置 >> WAN設置，設置兩個（或多個）WAN口的上網參數，填寫寬帶線路真實上行、下行的帶寬，參數填寫完成后，點擊保存。以WAN1口為例，如下圖所示：

注意：1Mb=1024Kb，為了便于計算，文檔以1Mb=1000Kb為例。

添加市場部和其他部門的用戶組，后續的控制規則中針對兩個組進行帶寬控制。

添加用戶組的具體設置方法，請點擊參考：

1、添加市場部規則

點擊傳輸控制 >> 帶寬控制 >> 帶寬控制規則，自定義規則名稱，數據流向選擇LAN->WAN-ALL，用戶組選擇市場部，帶寬模式選擇獨立，填寫計劃好的上下行帶寬值，如下：

注意：帶寬模式中的“獨立”表示受控組中的每一個IP地址最小帶寬為1000Kbps，最大帶寬均為2000Kbps。

2、添加其它部門規則

填寫其他部門的控制規則，如下：

設置完成后，規則列表如下：

3、啟用帶寬控制

在帶寬控制規則頁面，選中啟用普通帶寬控制，點擊保存。

注意：智能帶寬控制功能即帶寬到達一定比例的時候，才會觸發控制，如：10M帶寬，設置帶寬利用率為80%，則表示內網使用到總帶寬8M時，帶寬控制規則才會生效。

至此，帶寬控制設置完成。局域網內的電腦將根據帶寬控制規則中設置的規則來使用網絡。

企業路由器設置過程中，帶寬控制方面的相關問題及解答如下：

問：帶寬控制最大限制多少才合適呢？

答：限制帶寬取決于兩個方面：一是業務需求，不同部門、電腦的工作需求決定對網絡帶寬的需求，該需求決定占用總帶寬的比例；二是接口帶寬，企業總帶寬的大小決定給各個業務主機分配的具體值。例如公司總帶寬為10M光纖，A部門10臺電腦需要下載、上傳、收發郵件，那么每臺主機限制上下行最大值為1500~2000Kbps，

問：設置好帶寬控制后效果不明顯，怎么辦？

答：需要分別檢查以下三點：電腦的IP地址是否固定、受控電腦的IP地址是否加入受控組、控制帶寬規則設置是否合理，檢查并排查以上問題即可。如：設置帶寬控制規則，如果選擇數據流向是LAN-WAN1，當受控主機在使用網絡時，數據包仍然有可能從其它WAN口轉發。

問：設置好帶寬控制后，受控組是否可以繼續加入IP？

答：不可以，在設置帶寬控制時，最小保障帶寬是=總的上行帶寬/電腦數，如果此時受控組增加IP地址，系統會彈出警告頁面。如果做帶寬控制的組需要增加IP地址，此時只能先刪除帶寬控制條目后，再重新設置帶寬控制規則。

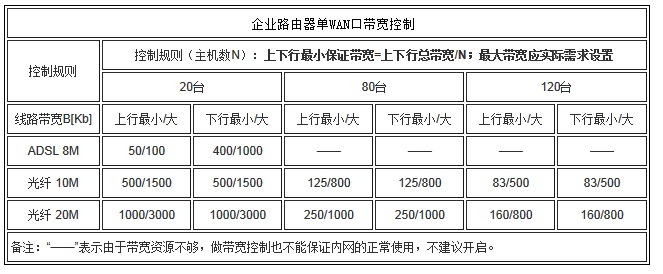

設置帶寬控制規則參考表
