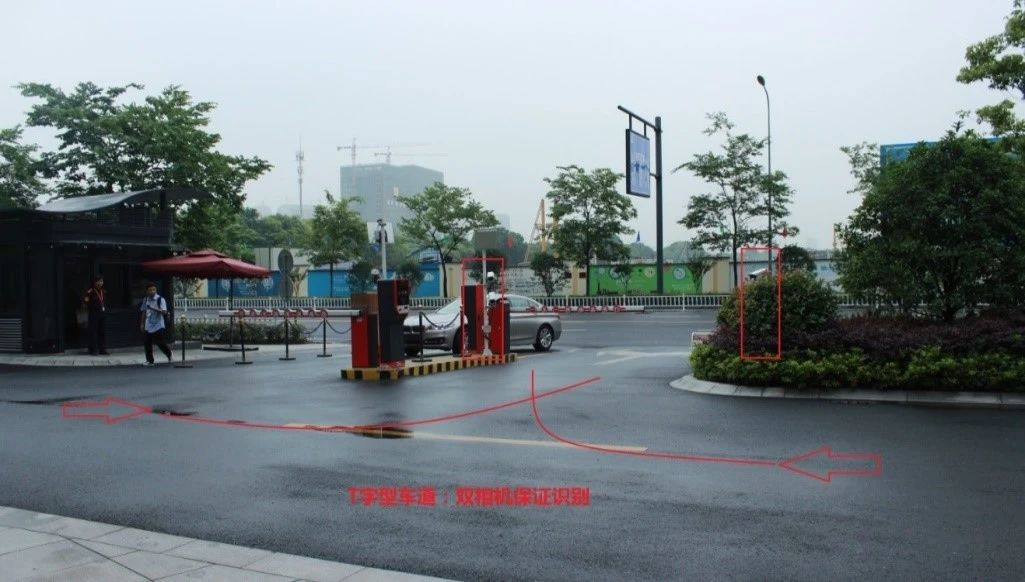

出入口系統勘測意義

①了解需求，確定方案

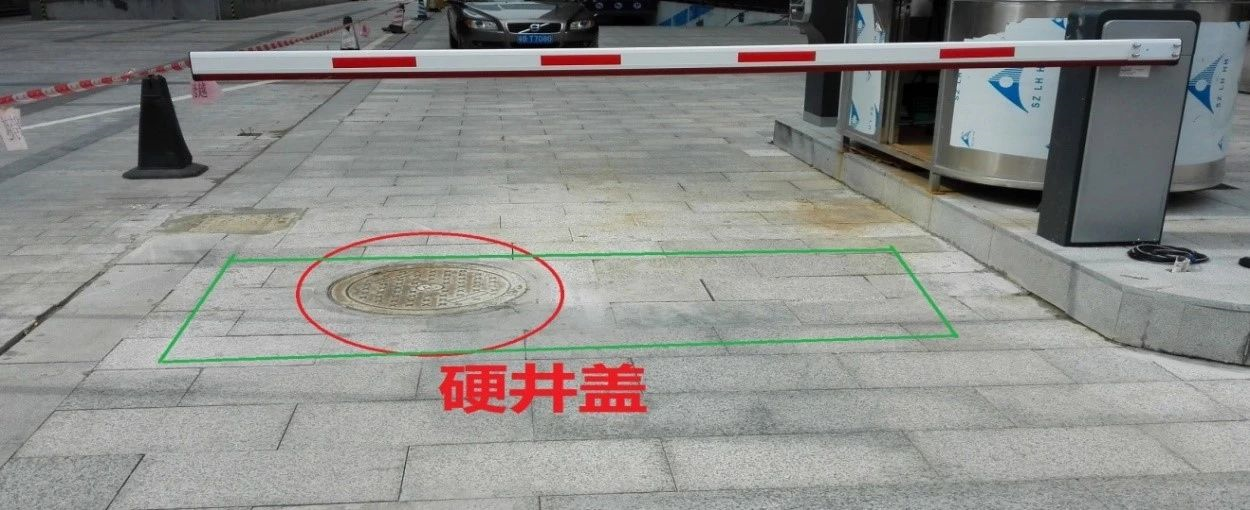

2.1硬井蓋

若現場有硬井蓋，需記錄硬井蓋位置。地感線圈應遠離硬井蓋50公分以上。

反面案例

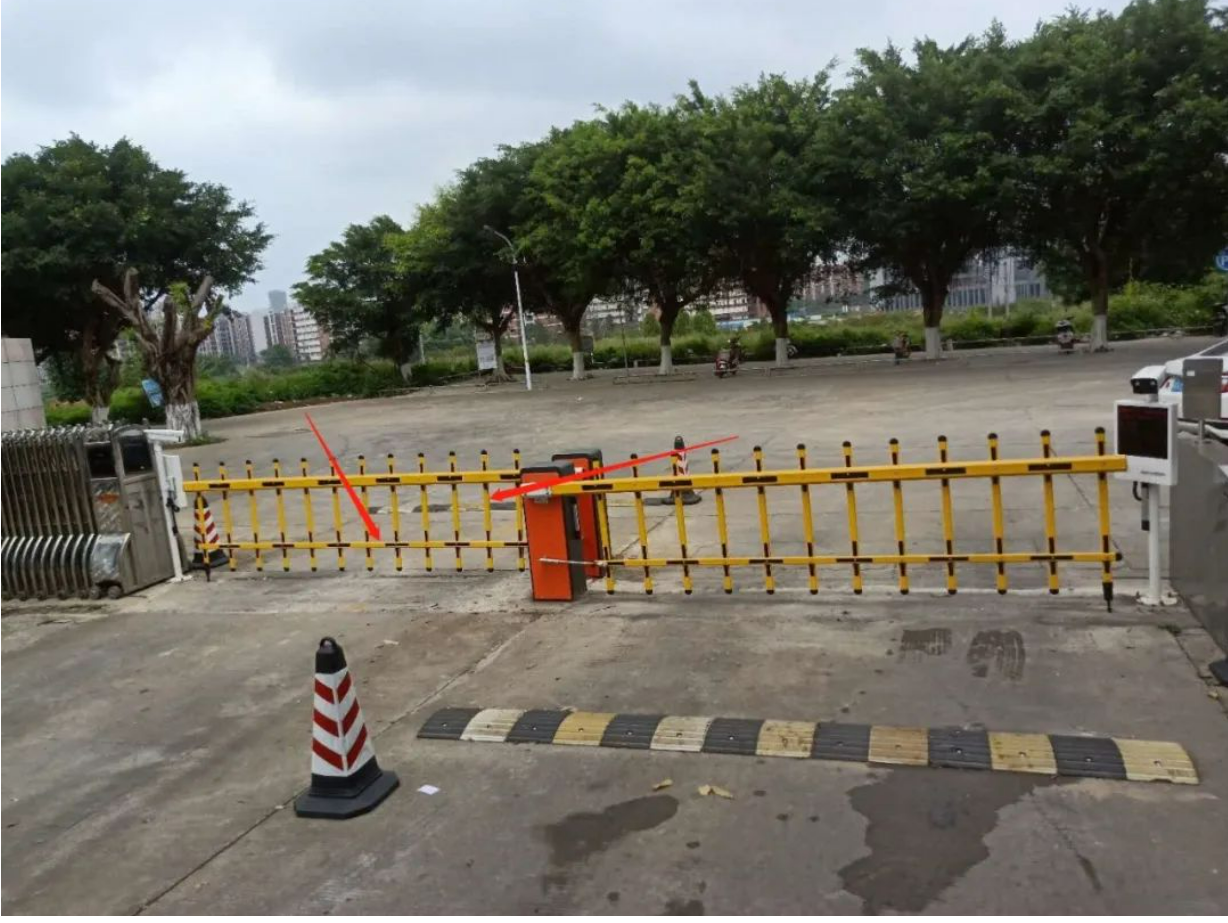

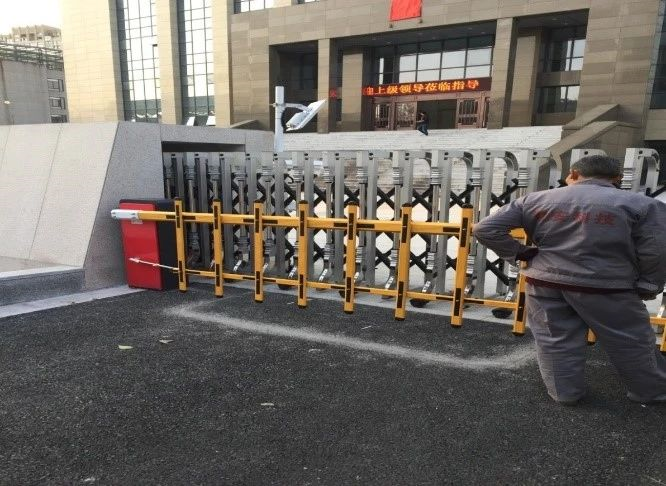

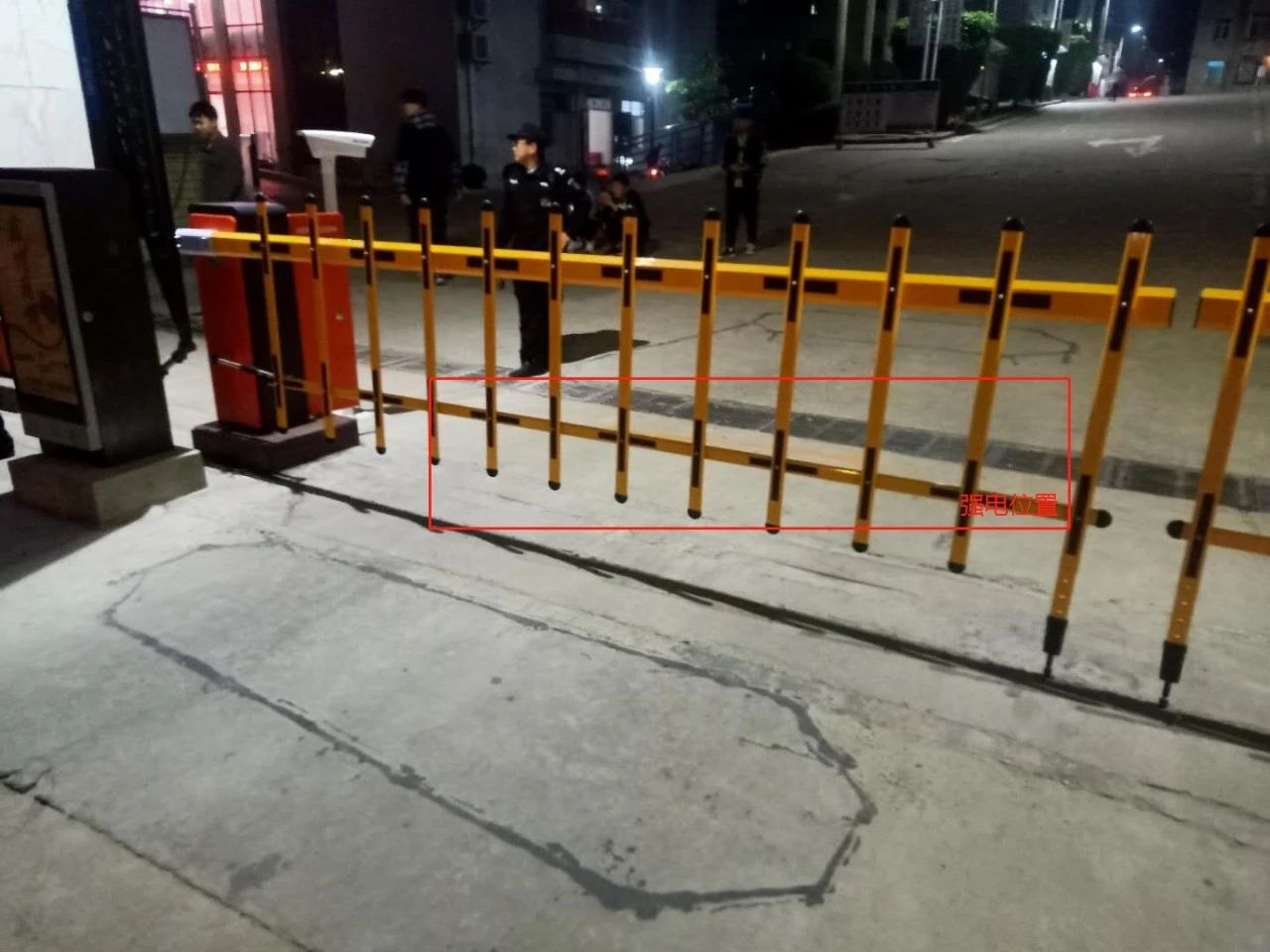

2.2伸縮門

若現場有伸縮門，需記錄伸縮門位置。地感線圈應遠離伸縮門50公分以上。

反面案例

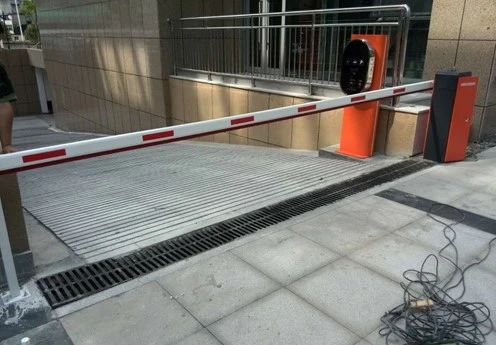

2.3排水溝

若現場有排水溝，需記錄排水溝位置。地感線圈應遠離排水溝50公分以上。

反面案例

2.4鋼筋

若現場地下有鋼筋，需記錄鋼筋離地距離。地感線圈應該遠離鋼筋50公分以上。

2.5強電

若現場地下有強電，需明確強電位置以及線路。地感線圈應該遠離強電一米以上。

反面案例

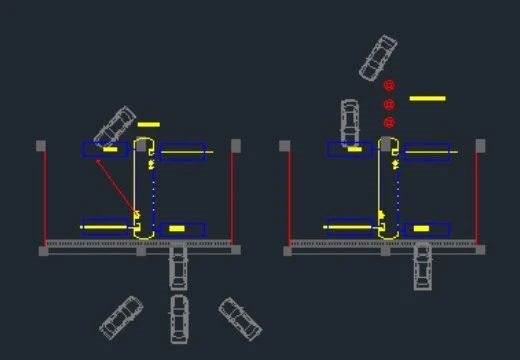

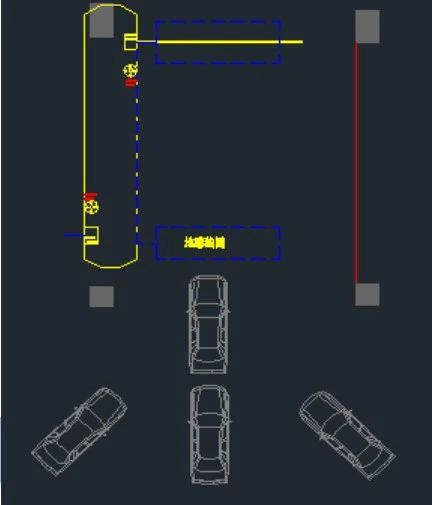

2.6大角度

若現場入車或者出車存在角度駛入情況，不建議使用雷達方案。

反面案例

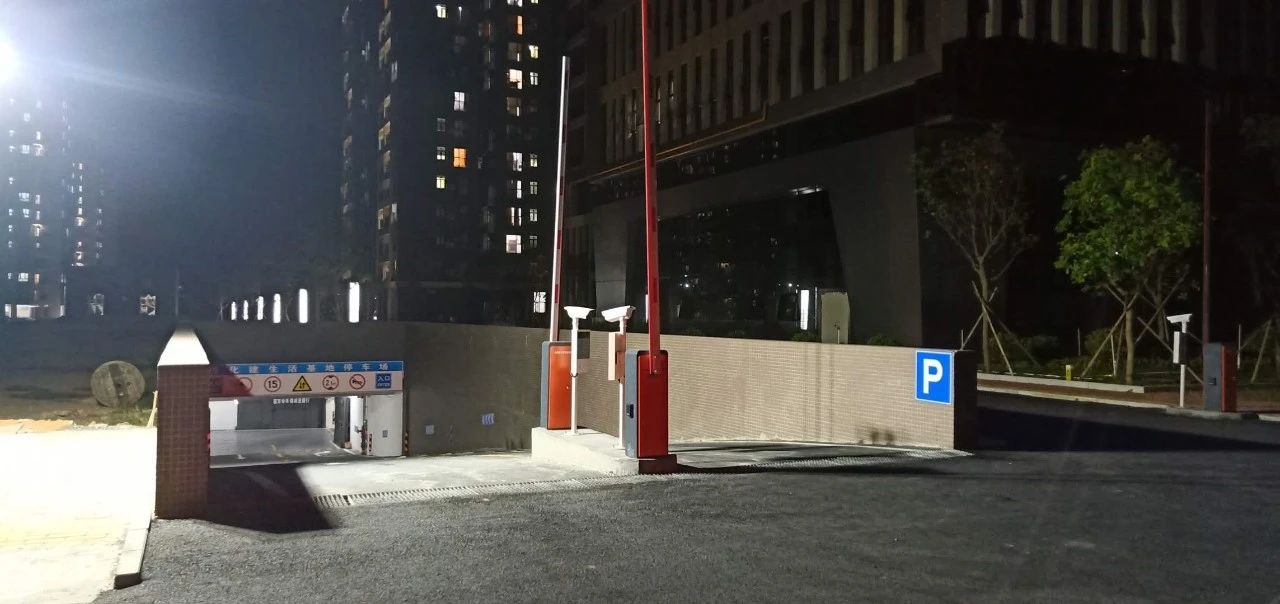

2.7無遮擋

雷達使用場景，雷達正面及檢測范圍不允許存在遮擋物。

標準案例

注意：地感線圈鋪設要求

①避開破損的路面、混凝土路面避開接縫。

②周圍50厘米范圍內不能有大量的金屬，如井蓋、雨水溝蓋板等。

③周圍1米范圍內不能有超過220V的供電線路。

④當環形線圈是被放置于鋼筋混凝土的鋼筋之上時，線圈必須在鋼筋之上至少50厘米，并應增加1-2匝線圈匝數。

注意：雷達架設注意事項

①閘箱安置位置穩定，箱體晃動傾斜角不得超過5°。

②雷達正面不要存在遮擋物，檢測范圍內不允許有任何物體（道閘桿除外）。

3.1普通車輛

若現場車輛為轎車、SUV、面包車、大巴車等普通車輛，地感線圈施工或者雷達架設按標準方案施工即可。

3.2特殊車輛

若現場有高底盤車輛、油罐車、掛車等特殊車輛需拍照記錄，地感線圈一定要相應加寬，雷達方案采用雙雷達。
