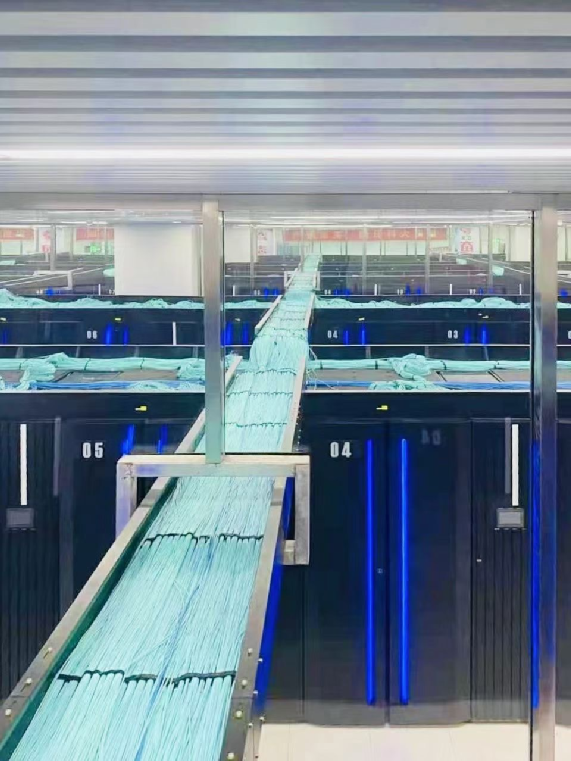

綜合布線系統測試

1、測試描述

系統測試、驗收將根據《建筑與建筑群綜合布線系統工程施工及驗收規范》（GB/T50312-2000）進行。

測試標準

雙絞線連接：根據ISO IS 11801國際標準 Class D （CAT.6）之要求制定

光纖連接：根據ISO IS 11801國際標準Optical Class之要求制定

測試范圍

水平布線點進行100%測試，數據主干進行100%測試。

被測線路的定義

雙絞線連接

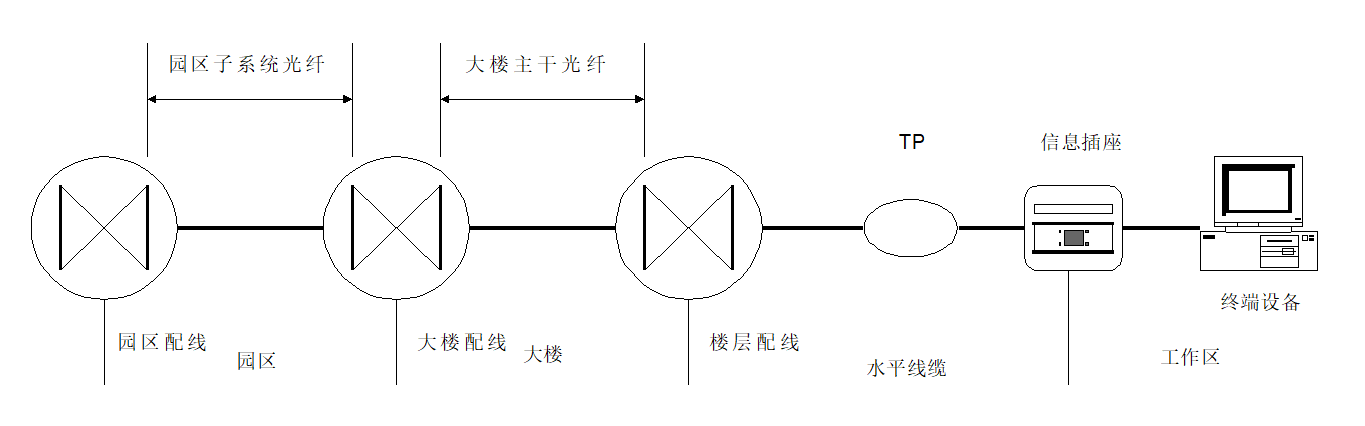

光纖連接

測試項目

銅纜測試項目

使用FLUKE DSP-4000系列測試儀測試雙絞電纜時，提供如下內容：

接線圖

電阻

長度

傳輸遲延

遲延偏離

阻抗

近端串擾（NEXT-Near-end Crosstalk）

衰減

衰減串擾比（ACR）

環路損耗（RL-Return loss）

功率總和的近端串擾(PS NEXT)

功率總和的遠端串擾(PS FEXT)

功率總和的等電平遠端串擾(PS ELFEXT)

光纖測試項目

測試波長：1300nm或850nm；

主干子系統光纖連接：

信號衰減 < 1.5dB （500m，波長1300nm）

信號衰減 < 3.5dB （500m，波長850nm）

2、測試儀器的選用

對于銅纜測試建議采用美國FLUKE公司的局域網電纜測試儀，該測試儀是一種手持式的儀器，它可用來對安裝的局域網雙電纜線、同軸電纜進行認證、測試以及故障診斷，該儀器使用了新的測試技術，它將脈沖測試信號和數字信號處理結合起來提供了快速精確的測試結果。它提供的測試結果符合IEEE、ANSL、TAI、ISO/IEC等有關國際標準。使用該儀器可對綜合布線工程的質量提供可靠的依據。對于光纖測試使用兩個光纖損耗測試儀??用來測試光纖傳輸損耗，為了使在兩個地點進行測試的操作員之間進行通話需要有對講機，也可以使用美國FLUKE公司的DSP-4000（需配光纖測試模塊及適配器）來完成測試。

由本公司派出工程師在用戶方與監理工程師監督下共同完成整個系統的測試工作，并填寫測試表。

設置電纜類型

執行自檢

分別用跳線將主機和遠端器連接在被測網段上

按動主機上的TEST鍵，片刻后儀器將顯示出測試結果

存儲測試結果

作為國際標準化委員會的重要成員、ISO/IEC 11801第二版的編輯，時刻把握國際標準的最新動態。

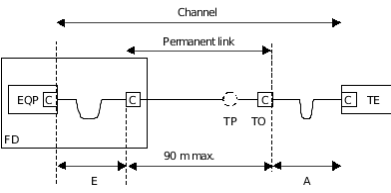

此工程的驗收將測試信道(Channel)的性能，如下圖所示：

A+E=10mmax.

信道測試內容包括：

﹣連通性

﹣端接線序(Wire Map)

﹣直流電阻

﹣特性阻抗

﹣衰減(Attenuation)

﹣近端串擾衰減(NEXT loss)

﹣功率總和近端串擾衰減(PS-NEXT loss)

﹣衰減串擾比(ACR)

﹣功率總和衰減串擾比(PS-ACR)

﹣等效電平遠端串擾衰減(ELFEXT loss)

﹣功率總和等效遠端串擾衰減(PS-ELFEXT loss)

﹣回波損耗(Return Loss)

﹣時延(Delay)

﹣時延偏差(Delay Skew)

本工程測試驗收所采用的為美國FLUKE公司的測試儀配專用6類適配器,該測試儀有以下特性：

1．支持頻帶寬達250MHz。

2．驗證6類布線。

3．具有100dB的動態量程。

4．快速自動測試，提供較好的工作效率。

5．具備自學式的數據管理功能。

根據ISO/IECJTC1/SC25/WG3N568規范，新的超五類TIA/EIA-568B.2-1標準信道（CHANNEL）有以下指標：

-衰減（Attenuation）≤22dB@100MHz

-近端串擾衰減(NEXTloss)≥35.3dB@100MHz

-功率總和近端串擾衰減(PS-NEXTloss)≥32.3dB@100MHz

-衰減串擾比(ACR)≥14.0dB@100MHz

-等效電平遠端串擾衰減(ELFEXTloss)≥23.8dB@100MHz

-功率總和等效遠端串擾衰減(PS-ELFEXTloss)≥20.8dB@100MHz

-回波損耗(ReturnLoss)≥20.1dB@100MHz

-時延(Delay)≤536nS@100MHz

-時延偏差(DelaySkew)45nsMax

光纖的測試

光纖路徑損耗的測試步驟

設置測試設備

按光纖損耗測試設備一起提供的指令來設置它們。

調零

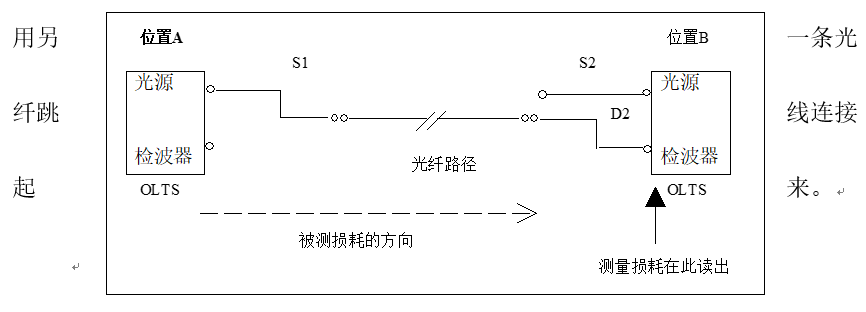

調零用來消除能級偏移量，當測試非常低的光能級時，不調零則會引起很大的誤差，調零還能消除跳線的損耗，為了調零，在位置A用一跳線將測試儀的光源(輸出端口)和檢波器插座(輸入端口)連接起來，在光纖路徑的另一端(位置B)

完成同樣的工作，你必須在兩個位置(A和B)上對兩個測試儀調零，參看圖1。

按自校按鈕

連續按住自校按鈕一秒鐘以上，等待20秒鐘的時間來完成自校準。

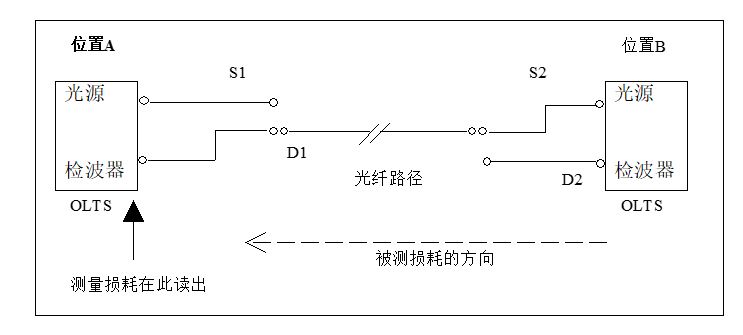

測試光纖路徑中的損耗(位置A到位置B方向上的損耗)參看圖2。

在位置A的測試儀上從檢波器插座(IN端口)處斷開跳線S1，并把S1連接到被測的光纖路徑上。

在位置B的測試儀上從檢波器插座(IN端口)處斷開跳線S2。

在位置B的測試儀檢波器插座(輸入端口)與被測光纖通路的位置B末端之間用另一條光纖跳線連接起來。

測試光纖路徑中的損耗(位置B到位置A)

在位置B的光纖路徑處將跳線D2斷開；

將跳線S2(位置B處的)連接到光纖路徑上；

 從位置A處將跳線S1從光纖路徑上斷開；

用另一條跳線D1將位置A處測試儀檢波器插座(IN端口)與位置A處的光纖路徑連接起來；在位置A處的測試儀上測試出B到A方向上的損耗。

計算光纖路徑上的傳輸損耗，然后將數據認真地記錄下來。

計算時采用下列公式：

平均損耗=[損耗(A到B方向)+損耗(B到A方向)]/2、

記錄所有的數據

當一條光纖路徑建立好后，測試的是光纖路徑的初始損耗，要認真地將安裝系統時所測試的初始損耗記錄在案。

以后當某條光纖路徑工作不正常時，要進行測試，這時的測試值要與最初測試的損耗值比較，若高于最初測試的損耗值，則表明存在問題，可能是測試設備的，也可能是光纖路徑的問題。

重復此過程

如果示出的數據高于最初記錄的損耗值，那么要對所有的光纖連接器進行清洗，此外，你還要檢查對設備的操作是否正確，還要檢查測試跳線連接條件。

如果重復出現較高的損耗值，那么就要檢查光纖路徑上有沒有不合格的接續，損壞的連接器，被壓住/ 挾住的光纖等等。

記錄測試數據

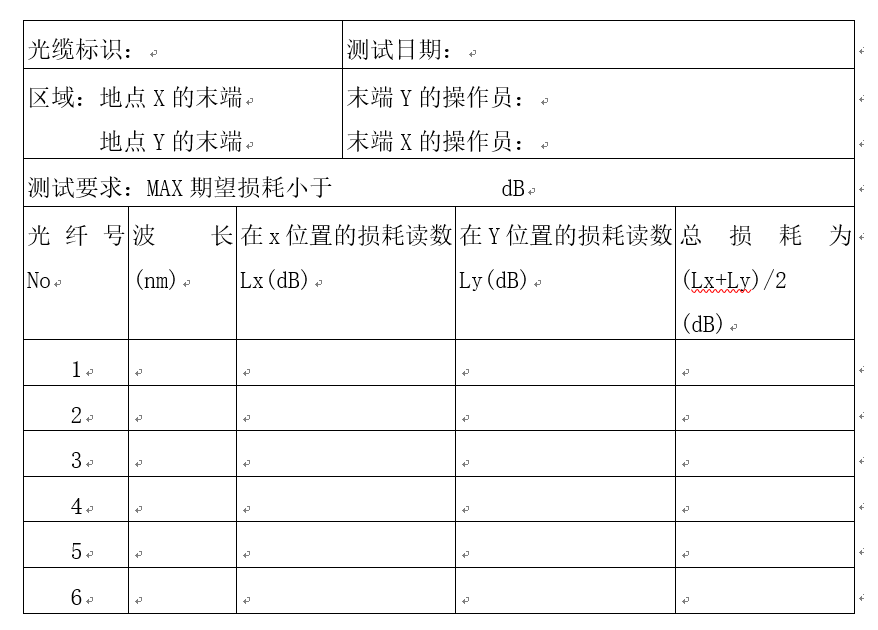

按如下圖表填寫測試數據

光纖損耗測試數據單

地線測試選用的儀表為接地電阻測試儀。其性能有以下保證：

1．保護地線的接地電阻值，單獨設置接地體時，不大于4歐；

2．采用聯合接地體時，不大于1歐。

若測試結果表明所有連接（包括光纖連接和雙絞線連接）滿足以上所ISO/IEC IS 11801標準中的要求，可以確認工程合格。
