大對數即多對數的意思，系指很多一對一對的電纜組成一小捆，再由很多小捆組成一大捆（更大對數的電纜則再由一大捆一大捆組成一根更大的電纜）。

那么大對數如何打線呢？首先我們來了解大對數的線序。

通常大對數電話電纜分為：10對，20對，25對，30對，50對，100對，200對，300對、、2400對。

5種線纜主色：白色、紅色、黑色、黃色、紫色
5種線纜配色：藍色、橙色、綠色、棕色、灰色

一般把 白紅黑黃紫稱做a線，藍橙綠棕灰叫b線

線對編號色譜

下面我們將舉例來了解。

電話電纜線序色譜認識舉例說明：
10對電話電纜色譜線序表

1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰

20對電話電纜色譜線序表
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰

25對電話電纜色譜線序表

1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰

21對—紫藍 22對紫橙 23對—紫綠 24對紫棕，25對—紫灰

30對電話電纜色譜線序
這里要特別說明下：30對的電話電纜要注意了，30對通信電纜里有2種白色的主色，大于25對了就一定要看標識線了！！有一小把是用“白藍"標識線纏著的，另有5對線用“白橙"標識纏著！

(注意：這25對用“白藍"色環標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰
(注意：這5對有"白橙"標識纏著)
26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰

50對電話電纜色譜線序：
說明：50對的通信電纜要注意了，50對通信電纜里有2種標識線，前25對是用“白藍"標識線纏著的！！后25對是用“白橙"標識線纏著的！！
(注意：這25對用“白藍"標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰

(用“白橙"標識線纏著)
26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰
31對—紅藍 32對—紅橙 33對—紅綠 34對—紅棕 35對—紅灰
36對—黑藍 37對—黑橙 38對—黑綠 39對—黑棕 40對—黑灰
41對—黃藍 42對—黃橙 43對—黃綠 44對—黃棕 45對—黃灰
46對—紫藍 47對—紫橙 48對—紫綠 49對—紫棕 50對—紫灰

100對電話電纜色譜線序表
說明：100對的電話電纜里有4種標識線，第一的25對是用“白藍"標識線纏著的！！第二的25對是用“白橙"標識線纏著的！第三的25對是用“白綠"標識線纏著的！第四的25對是用“白棕"標識線纏著的！

(注意：用“白藍"標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰


(注意：用“白橙"標識線纏著)

26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰
31對—紅藍 32對—紅橙 33對—紅綠 34對—紅棕 35對—紅灰
36對—黑藍 37對—黑橙 38對—黑綠 39對—黑棕 40對—黑灰
41對—黃藍 42對—黃橙 43對—黃綠 44對—黃棕 45對—黃灰
46對—紫藍 47對—紫橙 48對—紫綠 49對—紫棕 50對—紫灰

(注意：用“白綠"標識線纏著)
51對—白藍 52對—白橙 53對—白綠 54對—白棕 55對—白灰
56對—紅藍 57對—紅橙 58對—紅綠 59對—紅棕 60對—紅灰
61對—黑藍 62對—黑橙 63對—黑綠 64對—黑棕 65對—黑灰
66對—黃藍 67對—黃橙 68對—黃綠 69對—黃棕 70對—黃灰
71對—紫藍 72對—紫橙 73對—紫綠 74對—紫棕 75對—紫灰

(注意：用“白棕"標識線纏著)
76對—白藍 77對—白橙 78對—白綠 79對—白棕 80對—白灰
81對—紅藍 82對—紅橙 83對—紅綠 84對—紅棕 85對—紅灰
86對—黑藍 87對—黑橙 88對—黑綠 89對—黑棕 90對—黑灰
91對—黃藍 92對—黃橙 93對—黃綠 94對—黃棕 95對—黃灰
96對—紫藍 97對—紫橙 98對—紫綠 99對—紫棕 100對—紫灰

那么200對電話電纜標識線是怎樣的呢？(大對數電纜)。

說明：200對的電話電纜里有8種標識線，

第一25對是用“白藍"標識線纏著的！

第二25對是用“白橙"標識線纏著的！

第三25對是用“白綠"標識線纏著的！

第四25對是用“白棕"標識線纏著的！

第五25對是用“白灰"標識線纏著的！

第六25對是用“紅藍"標識線纏著的！

第七25對是用“紅橙"標識線纏著的！

第八25對是用“紅綠"標識線纏著的！

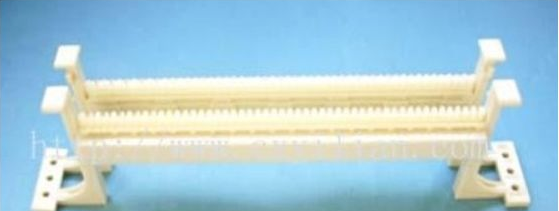

1、將配線架固定到機柜合適位置。

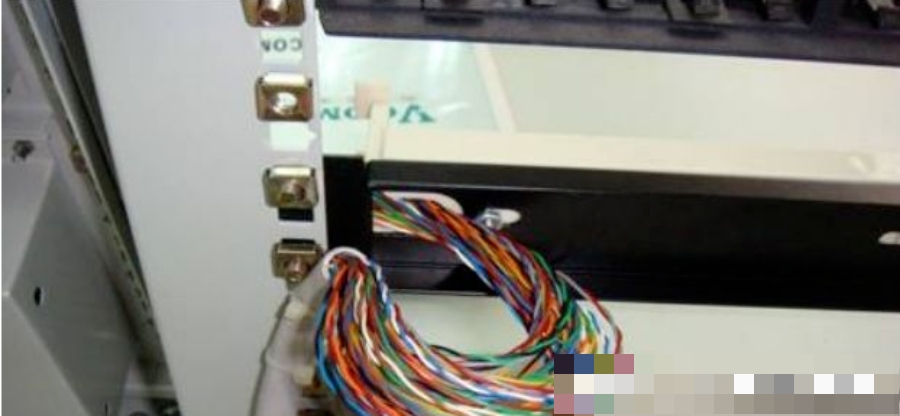

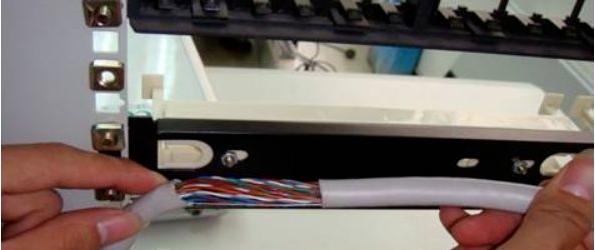

2、從機柜進線處開始整理電纜，電纜沿機柜兩側整理至配線架處，并留出大約25厘米的大對數電纜，用電工刀或剪刀把大對數電纜的外皮剝去，使用綁扎帶固定好電纜，將電纜穿過110語音配線架一側的進線孔，擺放至配線架打線處；

3、對大對數線纜進行排序，25對線纜進行線序排線，首先進行主色分配，再按配色分配，標準物分配原則如下述：

通信電纜色譜排列：

線纜主色為：白、紅、黑、黃、紫

線纜配色為：藍、橙、綠、棕、灰

一組線纜為25對，以色帶來分組，

一共有25組分別為:

①（白藍、白橙、白綠、白棕、白灰）

②（紅藍、紅橙、紅綠、紅棕、紅灰）

③（黑藍、黑橙、黑綠、黑棕、黑灰）

④（黃藍、黃橙、黃綠、黃棕、黃灰）

⑤（紫藍、紫橙、紫綠、紫棕、紫灰）

1－25對線為第一小組，用白藍相間的色帶纏繞。

26－50對線為第二小組，用白橙相間的色帶纏繞。

51－75對線為第三小組，用白綠相間的色帶纏繞。

76－100對線為第四小組，用白棕相間的色帶纏繞。

此100對線為1大組用白蘭相間的色帶把4小組纏繞在一起。

200對、300對、400對、、、、、2400對以此類推。

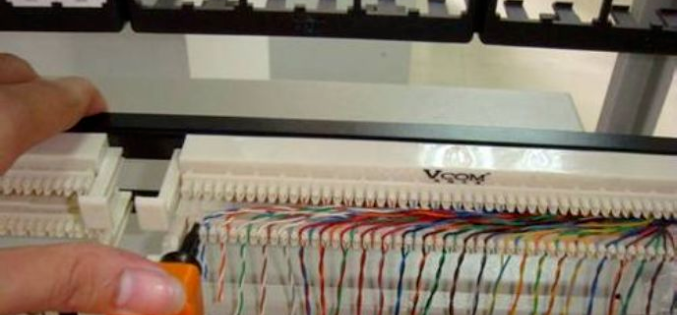

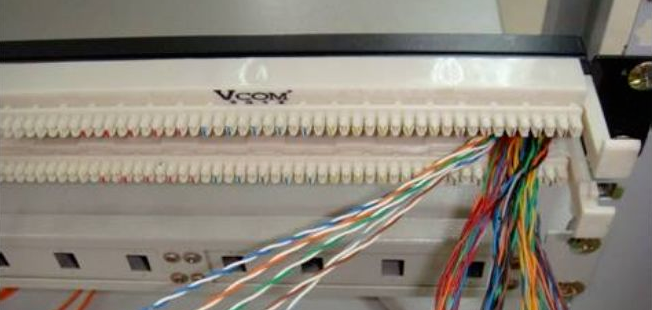

打線時候先把線卡在線位上，完了后用打線到把線壓進線位，最后把配線架模塊打到架子

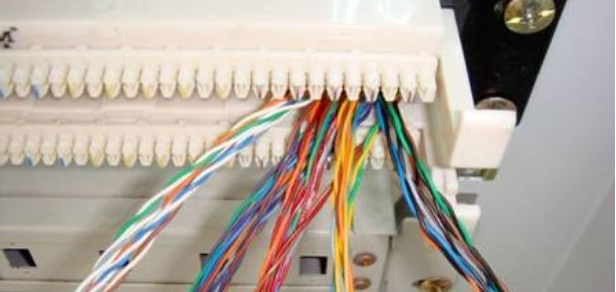

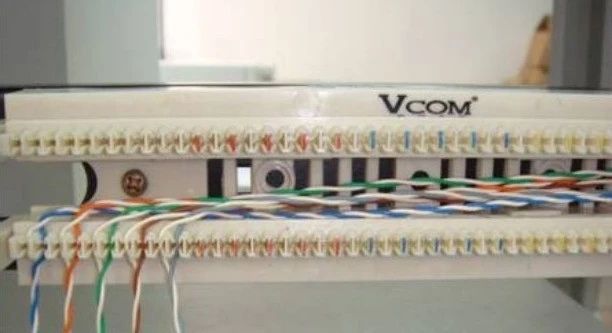

4、根據電纜色譜排列順序，將對應顏色的線對逐一壓入槽內，然后使用110打線工具固定線對連接，同時將伸出槽位外多余的導線截斷。注意：刀要與配線架垂直，刀口向外。完成后的效果如圖所示：
