北京智能化弱電系統工程如何做到功能集成呢？凱源恒潤北京監控安裝工程公司闡述什么是智能化集中管控平臺！

發布日期：2023-12-15 / 點擊次數：762

北京智能化弱電系統工程如何做到功能集成呢？凱源恒潤北京監控安裝工程公司闡述什么是智能化集中管控平臺！

一、平臺概述

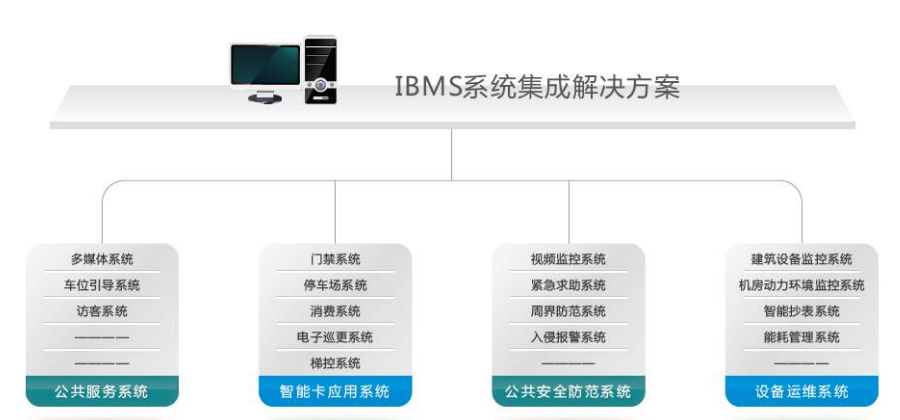

智能化集中管控平臺是將安防監控系統、一卡通管理系統、樓宇自控系統、園區導航系統、物業管理系統等各子系統集成于一個平臺之上，統一管理，協同工作，發揮合力。該系統是智能化社區工作的核心，要求穩定、安全、界面直觀優美，操作性強，可擴展性強，同時要為電商平臺預留接口。

整個園區面積非常大，區域建設較多且分散，加之智能化建設涉及較多的系統，為保證建設方統一的管理和各系統之間的互聯互動，因此，需要建立一套智能化集成管控平臺，以及在園區總控中心和分控中心組建多級服務器架構，集中監控各區域的智能化系統，通過智能管理平臺的建設，實現物業中心統一監控，各區域獨立監控的管理模式。

在各區域（分控中心）自治管理中，需實現對各系統數據的匯總。智能管理平臺利用數據匯總和先進的計算機處理技術，完成各系統間的智能化聯動應用，最終實現便捷的監控管理和快速的事件處理能力。

二、平臺設計

用戶便捷使用原則

1、所有需要監控的弱電系統集中在一個集成平臺上，運行管理人員可在分控機房實現各機電系統的遠程操作和監控；在監控中心設計總指揮座席，實現在一臺電腦上可通過集成平臺管控其它運行集成平臺軟件或子系統的電腦，實時把握監控運行狀態；

2、智能化集成管控平臺界面統一，根據需求量身定制，簡化操作流程；

3、實時監測各個子系統的關鍵運行數據，各子系統管理信息一目了然；統一管控及聯動，以及和其它子系統如視頻監控的聯動，自動彈出遠程復核、預案處理等。

4、管理人員可以通過智能化集成管控平臺信息化應用友好的圖形界面，方便地對管理邏輯進行編排；

5、可以通過網絡遠程訪問平臺，在多個地點（現場）控制各子系統；

園區安全監控原則

1、在智能化集成管控平臺上實時顯示各子系統重要報警信息，出現異常情況時，管理人員可第一時間獲取信息，并通過平臺遠程排查，了解設備現場情況；

2、智能化集成管控平臺全面記錄重要設備的運行參數、運行狀態、運行時間等信息，管理人員可根據經驗定制巡檢策略，在故障前兆期發現問題，提早反應時間。

3、長期記錄各子系統運行數據、報警記錄等信息，并綜合對比，便于管理人員定期對機電系統進行全面診斷；

園區綠色運營原則

1、智能化集成管控平臺對各子系統進行統一管理，通過預設的控制邏輯，使機電系統遵循集團的統一標準，實現自動節能運行；

2、智能化集成管控平臺提供長期運行數據記錄、編輯修改運行模式、修改具體設備設定參數以及修改自動控制邏輯的功能。集成平臺綜合匯總各子系統信息數據，技術人員和高級管理人員定期分析數據，找出能耗漏洞，修正運行控制邏輯，達到進一服務器部署

A. 智能化集成管控平臺要求實現雙機熱備份功能，實現備份服務器自動接管故障活動主機，避免單機故障影響系統運行。

B. 智能化集成管控平臺實現各子系統聯動的應用服務之間可以實現堆疊、擴展和負載均衡、故障自動轉移。有效保障了智能化集成管控平臺服務器的效率，也提升了系統的反應速度。

C. 智能化集成管控平臺支持與分控中心服務器組成多級服務器架構，實現上下級數據備份與快速恢復；

負載均衡及雙機熱備

平臺服務器支持雙機熱備和負載均衡，其中一臺服務器掉線，另一臺自動接管，不影響用戶使用，如果，一臺服務器負載過大，另外一臺服務器可自動分擔。

平臺上下級服務器可實現數據和服務熱備，當其中一臺一級服務器數據丟失時，上級服務器自動拷貝到該服務器上，實現數據恢復，不影響系統正常使用，保證系統的可靠性和穩定性。同時上下級服務器之間的通訊通過私有加密算法，保證系統的安全性。

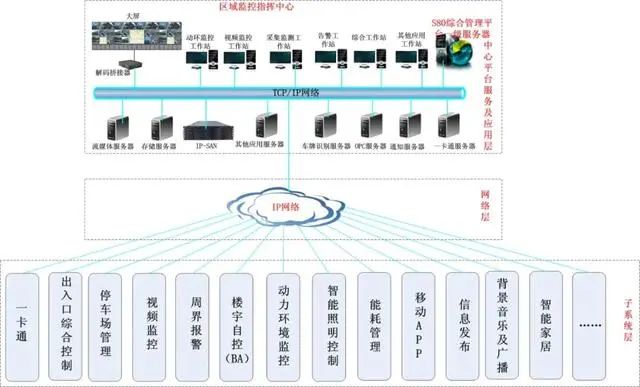

三、系統架構

系統從結構上分為：前端子系統接入層、網絡傳輸層、中心服務及應用層。

1、前端子系統接入層

該層主要由前端各子系統組成，采用模塊化設計，實現模塊化應用和管理，并與靈活擴展。前端子系統接入層又可分為底端設備層和接入控制層。

（1）底端設備層：該層主要有門禁設備、通道設備、消費設備、停車場設備、考勤設備、視頻監控設備、入侵報警設備、信息顯示屏、數據采集設備、協議對接設備、IO設備、現場電氣及機電設備等底端設備，該層主要實現安全防范管理的各種具體應用和功能。

（2）接入層控制層：該層主要有各種底端設備的接入控制器，如門禁接入控制器、停車場接入控制器、設備監控接入控制器（監控各種智能和非智能設備）、網絡錄像機、媒體發布終端等設備。該層主要負責管理各種不同功能的底端設備并把它們統一接入系統的核心管理平臺中，接入控制器采集、存儲、傳輸底端設備產生的各種信息，并實現了硬件聯動和底端告警功能。接入控制器可脫機運行，保證系統在脫機情況下底端設備層仍能正常工作。

2、網絡傳輸層。該層主要由網絡交換設備組成，主要負責網路數據交換和系統設備通訊。

3、中心服務及應用層。該層主要由服務器、工作站、存儲設備、系統主控設備、解碼顯示設備、中心媒體應用終端設備等組成，負責前端子系統的接入、設備管理、用戶管理、授權管理、信息匯總存儲分析、報表輸出、視頻及數據歷史調取、報警聯動等，實現監控中心對的各系統運行狀態的實時監控和全局掌控。

四、平臺功能

綜合設備管理

通過開發集成及自集成，平臺收集各個子系統底端設備工作狀態，對設備進行統一的管理：設備掉線（網絡中斷）、設備故障（設備損壞）、設備升級（設備軟/硬件升級、更換）、設備完好率統計、故障時長統計、各類設備告警量統計等。

綜合人員管理

系統涉及到人員管理，如：門禁出入人員、訪客人員、考勤人員、巡更人員、車輛（車主）等統一管理，以及人員在系統中的權限分配等。

 綜合權限管理

系統涉及到操作人員權限管理、人員在各系統應用中的權限管理。如門禁系統人員出入權限、停車場出入權限、訪客出入權限、人員操作權限的統一管理、統一規劃。

綜合告警管理

系統將采集各子系統的告警內容，進行統一歸類顯示，實現一個監控指揮中心對各類報警進行統一接警、處警。針對不同的報警源進行有效的聯動，實現門禁與視頻聯動、防盜報警與視頻聯動、消防與門禁聯動、消防與視頻聯動、機房環境監控、機房設備報警與視頻聯動、巡更與視頻聯動等，并能在智能化集成平臺上，統一制定報警排班，根據不同的告警類型和時間段，將告警信息通知到相關人員，如：防盜入侵報警通知到安保人員、機房設備報警通知到機房管理人員、電梯故障通知到設備運維人員等。

指揮調度

領導在監控中心可通過平臺，并結合GIS電子地圖、北斗衛星定位，無線對講和大屏顯示可直觀方便快速地實現中心遠程戰力部署和指揮調度。監控中心GIS地圖上可清晰顯示戰力的具體位置，并可對戰力進行遠程通話和指揮，真正遠程實現“作戰“指揮。

定位跟蹤及軌跡分析

監控中心人員通過大屏可對定位對象進行實時位置監控、定點跟蹤和移動軌跡分析，同時電子地圖閃現移動終端產生的報警，并提示報警信息，監控中心人員獲知報警后可對該定位點進行語音對講，詢問現場情況，若現場沒有回答，立刻指揮附近人員（定位對象）前去查看。同時監控中心立刻調取語音對講失敗的移動終端移動軌跡進行分析，看是否有可疑的移動軌跡，確保移動人員的安全。

資源共享

監控指揮中心通過平臺并結合視頻會議系統可開展單方、多方的視頻會議，會議期間可實現信息（如：PPT、word文檔、圖片等）共享，提高監控指揮中心與下級分控中心、上級總控中心的快速溝通能力和信息互通能力，同時方便中心與中心之間的資源共享和遠程指揮。

協同通信

監控指揮中心通過平臺，并結合電話短信通信系統可實現電話短信的協同通信，監控指揮中心可直接撥打（110.119.120.122等特殊號碼），也可撥打外線、內線、未接通間隔時間自動撥打；監控中心通過管理工作站可編輯短信、發送短信和有選擇地群發短信等。當監控中心人員確認報警后，平臺自動聯動電話撥打聯動號碼、報警短信自動發送到聯動號碼，實現快速報警通知和報警處置。

一卡通管理

監控指揮中心通過一卡通工作站可實現對出入口門禁、停車場、消費、考勤、登記等進行集中統一管理、設備狀態監測、報警監測及聯動、出入口圖片抓拍、進出情況監控、遠程開關門和報表查詢及打印，同時一卡通各出入口門狀態可在監控指揮中心大屏電子地圖上顯示，當出入口門報警時，電子地圖上自動提示報警并彈出現場二維地圖和視頻并抓拍記錄，并提示報警警情確認，監控人員確認后自動執行報警聯動動作（預案彈出、報警電話自動撥打、報警短信自動發送、二級門自動鎖閉等），以便監控人員和保安迅速采取相關措施進行處置。事后監控中心和公安部門可根據報警時間快速調取抓拍的歷史圖片和視頻，迅速定位罪犯嫌疑人。

統一設備監測與管理

通過視頻監控物聯網綜合管理平臺可對系統設備進行集中遠程管理，包括：

（1）對設備的工作狀態監測，如：在線、離線、播放、休眠、異常、故障等狀態進行監測和告警提示，提高設備的集中監測能力，做到設備異?？焖侔l現，快速維修保證系統穩定運行。

（2）對設備進行統一配置和升級維護管理，如：設備分組、設備參數配置、設備升級（設備軟/硬件升級、更換）、設備遠程控制、設備完好率統計、故障時長統計、各類設備告警聯動及統計等，提高設備運維效率，降低設備運維成本。

統一用戶及權限管理

視頻監控物聯網綜合管理平臺基于用戶組的管理和授權方式，可實現對系統管理人員、操作人員的權限進行統一設定及授權。系統對同一個用戶只授權一次即可對系統進行不同權限的操作。人員調動時只需拖入不同的權限組即可實現授權，無需再次授權，提高用戶管理效率和授權的簡便性。

視頻監控聯動

監控人員通過平臺，并可結合視頻監控系統可實現：實時高清視頻桌面瀏覽及控制、圖片抓拍存儲及查詢、錄像查詢回放及下載、高清解碼上墻輪巡切換及PTZ控制、報警聯動視頻彈屏復核及圖片抓拍、事件關聯歷史視頻及圖片查詢及回放等高清視頻監控應用。

統一信息安全聯網發布

監控人員通過平臺，并結合媒體發布系統，采用信息安全加密方式和發布內容審核機制，實現高清視頻、圖片、文字的聯網發布，并可對發布內容進行時間編排、遠程畫面監控、發布終端遠程開關機、發布終端運行狀態監測等，方便監控人員對信息發布進行聯網統一管控，保證信息發布的安全性和可靠性。

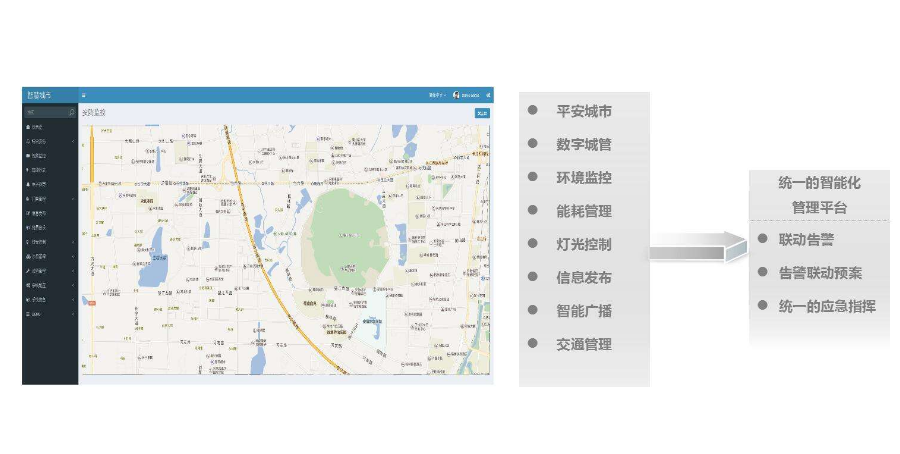

電子地圖

用戶通過工作站可實現基于電子地圖式中文顯示界面操作，電子地圖支持矢量電子地圖、2D電子地圖、3D電子地圖，可導入各種平面圖，可將所有的系統設備以圖元的方式拖到電子地圖上進行標注管理，同時電子地上對應圖元實時顯示該設備狀態并輸出相關信息、使監控中心能直觀地進行統一遠程監看和控制，提高工作效率。電子地圖人機界面友好，所見即所得，大大提高系統管控能力。電子地圖具備報警聯動功能，底端報警時，電子地圖閃現報警點并彈出現場視頻，使中心管理人員能快速趕往現場處理。

數據采集監測及統計分析

監控指揮中心管理人員通過平臺，結合數據采集與監控系統，可實現對所有采集的數據進行統一匯總和存儲、統計分析、大屏實時更新顯示、閥值告警管理和報表查詢等應用。報表查詢可生成相應的柱狀圖、餅狀圖、曲線圖，方便監控人員進行分析和決策。

相應管理工作站可對數據采集源進行閥值設定，在大屏電子地圖上顯示超過閥值后自動產生報警，并在大屏GIS地圖上閃現、同時彈出相關視頻進行復核，監控人員確認報警后執行報警聯動動作，以便監控人員迅速采取應急措施進行處置，保證生命財產安全。

綜合信息大屏顯示和控制

用戶通過工作站可對大屏進行多屏拼接控制、分屏顯示應用、單屏顯示控制、視頻解碼輪巡切換及PTZ控制等管理應用，實現監控中心的資源（視頻、圖片、地圖、數據等）實時直觀統一集中顯示，方便系統的管理，提高管理工作效率和系統應用價值。

報警聯動管理

通過智能化物聯網綜合管理平臺可對告警進行多種自定義告警聯動設置和預案設置，設備異常告警或緊急報警時，系統聯動電子地圖閃現報警點并彈出現場地圖和視頻進行復核，同時聲音響播報報警信息并伴隨預案提示，使監控人員能快速響應確認，警情確認后系統可自動撥打相關電話、發送相關短信至相關負責人，使人員能快速趕往現場處理。

全網時鐘同步管理

監控中心人員通過平臺可實現對全網中各設備的時鐘進行校時同步，保證信息的實時性、準確性、查詢的快速和精準性、報警聯動的時間同步性、圖片抓拍和事件時間的同步性，從而體現聯動的價值，避免產生時鐘錯亂，嚴重影響總體系統運行。系統支持手動校時、自動校時，確保全網設備及平臺系統時鐘同步。

遠程可視化巡邏

監控中心可通過管理平臺實現遠程可視化安全巡邏，如：對前段時間攝像機點位進行分組和分組瀏覽布局保存，并可設置布局預案，設置完成后可定義成報警彈出預案布局和輪巡時執行布局，實現方便快速對固定監控點進行可視化巡邏，無需人工到現場巡邏，降低人員工作量，同時節省人力，提高監控效率和安全防范能力。

日志查詢及表報打印

用戶通過工作站可對日志和相關表報進行查詢及打印。日志查詢機打印，如：設備時間、操作員名稱、屬性、操作記錄、系統啟動關閉記錄等；報表查詢及打印，如：報警記錄報表、一卡通（門禁、停車場、考勤、消費等）表報、數據采集監測報表等，并生成柱狀圖、餅狀圖、曲線圖，為管理者決策提供可靠詳細的數據依據和直觀的圖標展現，方便領導查看和責任追究，加強監管力度。

自定義告警

智能化集成管控平臺在數據共享的條件下，將建立良好的聯動機制，實現對告警條件和告警聯動動作進行自定義編輯，管理人員可根據實際情況，對告警信息進行自定義的編輯，針對實際的應用，自定義告警名稱、告警閥值、告警聯動方式、告警通知方式等。

自定義報警聯動設置截圖

監控告警聯動

智能化集成管控平臺中要監視的設備狀態、告警狀態數量眾多，為提高值班人員對于產生告警時的響應速度，當告警產生時，智能化集成系統具有不同的提示方式（如文字顏色、聲光提示、語音播報、視頻彈窗、電話或短信通知）提醒值班員，形成快速有效的告警響應機制。

報警預案

系統支持告警應急預案功能。當系統收到某個告警事件時，監控界面會自動顯示相應的告警應急預案，以便監控人員根據預案要求及時進行處置。用戶可以根據實際情況自行定義預案的內容，預案支持文本和Flash動畫兩種格式。用戶可以對預案進行管理，針對不同的告警事件可以采用不同的預案。

報警預案提示截圖

視頻聯動

系統具有視頻聯動和消防告警功能，實時上傳告警數據，同步聯動視頻自動彈出，管理中心能及時了解告警信息及時采取措施，提高管理效率。本系統實現傳統動環監控與視頻監控、門禁管理、報警管理（入侵及防盜）高度集成，系統具備報警中心值守功能，當機房發生告警時，自動彈出告警的綁定視頻圖像，做到視頻聯動報警顯示，做到報警可視化管理。通過視頻聯動，可實現遠程視頻復核。

系統通過TCP/IP聯動方式實現視頻和圖片抓拍，當現場發生告警事件時，系統能實現對各系統告警現場關聯攝像頭的圖像和視頻的實時抓拍，同時在抓拍服務器進行存儲，并可將抓拍事件和抓拍圖片、視頻進行關聯，為事件追溯提供依據。視頻、圖片抓拍可以綁定各系統固有的告警及智能化系統自定義的告警。

視頻及圖片抓拍查詢和回放

系統可以隨時查詢某個已產生的事件或告警信息，并且可以隨時回放這些事件或告警發生時的視頻或抓拍圖片。可根據時間、地點、事件類型等條件進行篩選。

系統支持對報警聯動抓拍的圖片和視頻進行查詢回放功能，可在管理界面上輸入報警事件名稱、時間、地點等條件查詢報警記錄，記錄上有鏈接，點擊鏈接即可調出報警聯動時抓拍的圖片、歷史視頻等提高時候調查取證效率和圖文及視頻直觀證據說明力，提高查證效率。

抓拍視頻及圖片查詢和回放

告警值班功能

系統支持告警值班功能，可在全屏情況下，當發生告警事件時，系統可自動彈出現場關聯攝像頭實時預覽視頻，方便值班人員了解現場情況。值班界面應支持顯示同步的電子地圖、區域狀態、告警列表等。

門禁聯動

視頻監控系統能通過抓拍服務器對門禁系統的開關門信息、刷卡動作、報警信息進行視頻和圖片抓拍，當各系統監控單位發生抓拍事件時，抓拍服務器實現現場圖像和視頻的實時抓拍，并進行存儲，同時生產事件報表，為提供事件追溯依據。同時實現觸發抓拍時，監控中心同步彈出該門點的事件抓拍圖片和實時的現場視頻畫面以及刷卡人信息，監控中心值班人員可對事件與人員進行實時的比對，監控中心同步播報針對不同報警信息設置的語音文件、聯動監控中心聲光報警器（視頻彈窗、聲音播報、聲光報警提示功能可根據管理要求和防護級別設定是否需要）。

入侵報警聯動

視頻監控系統能通過抓拍服務器對防盜入侵系統的系統設備故障、入侵報警進行視頻和圖片抓拍，當各系統監控單位發生抓拍事件時，抓拍服務器實現現場圖像和視頻的實時抓拍，并進行存儲，同時生產事件報表，為提供事件追溯依據。同時實現觸發抓拍時，監控中心同步彈出該門點的事件抓拍圖片和實時的現場視頻畫面以及報警信息，監控中心值班人員可對事件與人員進行實時的比對，監控中心同步播報針對不同的事件、報警信息設置的語音文件、聯動監控中心聲光報警器（視頻彈窗、聲音播報、聲光報警提示功能可根據管理要求和防護級別設定是否需要）。

與設備監控系統聯動

監控中心平臺能監視BA系統設備、機房動力設備、機房環境監控設備等設備的運行狀態、數值、開關狀態，同時系統可對設備狀態設置告警閥值和聯動動作，當系統采集到設備狀態超過告警閥值，系統則產生報警并通過電子地圖直觀的顯示在監控平臺同時完成預先設定的聯動動作。

視頻監控系統能通過抓拍服務器對監視的設備故障、設備報警、平臺自定義的告警進行視頻和圖片抓拍，當各系統監控單位發生抓拍事件時，抓拍服務器實現現場圖像和視頻的實時抓拍，并進行存儲，同時生產事件報表，為提供事件追溯依據。同時實現觸發抓拍時，監控中心同步彈出該門點的事件抓拍圖片和實時的現場視頻畫面以及報警信息，監控中心值班人員可及時通過實時視頻觀察現場環境。監控中心同步播報針對不同的事件、報警信息設置的語音文件、聯動監控中心聲光報警器（視頻彈窗、聲音播報、聲光報警提示功能可根據管理要求和防護級別設定是否需要）

快速的報警定位

監控中心可根據園區實際建筑情況繪制2D或3D電子地圖、GIS電子地圖，將各種事件、報警信息、設備數值量、開關量結合實際安裝位置通過電子地圖形式直觀的顯示在監控平臺。同時，監控中心設置的抓拍彈窗產生時，電子地圖同步切換至該抓拍事件電子地圖，消控中心值班人員可通過電子地圖直觀的了解事件的時間、地點、人物、事件以及現場的實時視頻情況；結合園區保安人員手持設備定位進行快速的保安人員定位和就近派警處理原則，從而形成快速的報警受理機制，全面提高安全防范的技術含量。

圖控功能

當有緊急事件發生時，按照預案規則，進行聯動處理。根據相應設置及提示，引導操作人員的決定，并記錄所有工作過程；可通過電子地圖顯示各類探測報警系統及安防子系統設備的運行狀態、報警和故障情況，自動記錄各類事件，可在電子地圖上直接處理發生的各類事件。如設備機房發生入侵報警時，監控中心同步彈出報警點電子地圖和實時視頻畫面，監控中心值班人員直接可在電子地圖上控制門禁常閉，使該門禁點無法通過合法刷卡、按鈕開門，防止犯罪分子逃脫，充分發揮單平臺的聯動性和協作性，極大的提高了監控中心值班人員應急處警能力。

五、平臺管理應用

園區一卡通集中管控

監控中心人員可對園區的門禁、停車場、電梯控制、通道、考勤、消費、巡更等系統進行一人一卡，一卡一庫和統一一次性中心發卡授權的集中管控，無須各系統再次發卡授權，實現真正一卡通應用，提高了園區進出人員及車輛的管理工作效率和服務水平，同時降低了系統運維成本和人力成本，在保證園區進出安全的同時方便了園區人員日常工作、學習和生活，為園區人員提供一個良好的、便捷的、舒適的環境。

園區綜合安防集中管控

監控中心人員可對園區的安防視頻監控、入侵報警、周界、訪客、緊急報警等安防系統進行集中統一管控和報警聯動應用，報警時可聯動視頻彈屏復核、圖片抓拍、預案提示、語音播報、報警電話自動撥打（用戶自定義發送）、短信自動發送（用戶自定義發送）等，實現報警及時通知相關人員以便相關人員快速采取相應措施進行處置，遏制或降低損失的發生，保證園區生命財產。

園區媒體信息發布管控

監控人員通過平臺媒體發布工作站，可對智能園區的媒體信息發布進行聯網安全統一管控，實現高清視頻、圖片、文字等媒體信息的編輯、審核、編排發布和緊急插播，同時發布人員可通過工作站遠程監控前端播放內容和設備運行狀態，并可遠程控制播放終端，提高媒體信息發布的及時性、準確性和快捷性，杜絕非法發布和發布不相關內容，降低維護成本和人力成本，同時提高園區廣告投放收入。

園區建筑動力環境集中監控

監控中心人員可通過直觀的2D電子地圖、組態圖和3D電子地圖分類對園區的低壓配電設備、園區直流配電設備、園區消防設備、園區空調及排風設備、園區機房環境監控設備、發電機、UPS主機及電源等智能園區建筑設備及系統的運行狀態、故障告警、閥值告警、掉線告警等進行集中顯示、可視化管控和告警聯動（告警可根據園區物業管理要求自定義安全級別、聯動策略、自動報警電話撥打及排班通知等），做到實時檢測園區建筑設備運行，設備異常及時告警聯動通知相關人員及時修復，提高園區建設設備突發事件的應急處置能力，保證園區建筑設備穩定可靠運行，同時使維護人員能流動起來，有效降低園區系統及設備的運維成本和人力成本。

園區能耗集中管控

監控中心人員可通過2D電子地圖對智能園區各樓層的水、電、氣和園區外圍景觀的水、電等能源進行直觀集中監測、可視化統一管控、數字化報表查詢和閥值告警聯動（告警可根據園區物業管理要求自定義安全級別、聯動策略、自動報警電話撥打及排班通知等），提高園區能源管理工作效率，降低園區能耗，節省能耗成本，同時實現節能減排并符合國家相關標準。

空調通風系統管理

空調通風系統通過MODBUS接口連接智能化集成管控平臺。向智能化集成管控平臺提供主要設備相關數字量（或模擬量）輸入（或輸出）點的信息（狀態、報警、故障）和控制權限，提供各子系統設備的信息點屬性表、編碼表和相應布點位置圖及系統圖。

智能集成系統通過集成可以對空調系統設備運行狀態的集中監控。

功能如下：

1 通過智能化集成管控平臺監控空調、新風設備的開關狀態、手動/自動狀態、運行狀態、過濾器報警、新風風閥開度、新風溫度、濕度、回風風閥開度、回風溫度、回風濕度、送風溫度、冷/熱水閥門的開度等。

2 智能化集成管控平臺對空調系統的濾網堵塞報警、欠電壓報警、高溫報警、過負載報警、低油壓報警、濾網積塵報警、漏電報警等報警信息進行監控.

3 可提供設備所需的各類報表文件。

給排水系統管理

給排水系統通過MODBUS接口連接智能化集成管控平臺。并提供生活水池或集水坑的高/低液位信息及各種水泵的運行狀態、故障狀態等信息給智能化集成管控平臺。

建筑設備管理系統可以對給排水設備運行狀態的集中監控。

功能如下：

1 提供生活水池的高/低液位報警，監視生活水泵的運行狀態、故障狀態等；

2 提供集水坑的高/低液位報警，監視潛水泵的運行狀態、故障狀態、手/自動狀態；

3 提供設備所需的各類報表文件；

4 能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

公共照明系統管理

智能照明系統向智能化集成管控平臺提供OPC接口，智能照明系統提供給智能化集成管控平臺各個照明回路的工作狀態、各個回路的平面分布圖、各個回路的開燈/關燈狀態等數據。

智能化集成管控平臺實現對智能照明系統集成的功能如下：

1 在工作站上以電子地圖的形式顯示各照明區域的信息；

2 監視各主要照明回路的狀態與報警，以及時間安排計劃表；

3 在智能照明系統開放各個回路的開/關控制權限的情況下，智能化集成管控平臺實現對各個照明回路的控制功能；

4 公共區域變換照明場景的設置；

5 系統主要設備的運行狀態顯示、記錄、報表文件；

6 能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

變配電系統管理

變配電系統向應用管理層的集成可以獨立集成到智能化集成管控平臺中，智能化集成管控平臺通過OPC數據接口和變配電系統進行數據通訊，采集相關信息，提供對建筑的設備運行電力和能源消耗的統計報表，并給出節能建議。

功能如下：

1 監視高壓的進線電壓、電流、功率因素、頻率因素，監視變壓器的溫度報警，監視高壓開關的開關狀態和故障狀態等。

2 提供對高壓柜監視；

3 提供對變壓器監視；

4 提供對低壓配電柜監視；

5 高/低壓進線的三相電壓、三相電流；

6 發電機的手/自動狀態；

7 變壓器溫度及高溫報警；

8 提供監控組態界面顯示，方便管理者進行集中管理。

9 顯示受監控電力系統設備的開／關、故障等狀態和全電量參數。

10 變配電系統提供OPC接口通訊方式給智能化集成管控平臺。

信息發布系統管理

信息發布系統是傳遞信息的重要渠道，是智能化信息傳遞效率的重要保障。信息發布系統作為與集成管控平臺同一品牌子系統，可無縫給智能化集成管控平臺，可在智能化集成管控平臺平臺上對信息發布系統進行常規管理。

具體功能如下：

1、信息發布系統將信息發布和顯示終端設備的實時運行數據提供給智能化集成管控平臺（IBMS），智能化集成管控平臺（IBMS）在信息發布系統頁面工作站上顯示開關及故障狀態信息；

2、當夜間信息發布和顯示終端設備仍然開啟時，智能化集成管控平臺（IBMS）可進行遠程關閉。（要求信息發布系統提供給智能化集成管控平臺相應權限）；

3、信息發布系統提供OPC的通信接口方式給智能化集成管控平臺（IBMS）；

4、能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

背景音樂及公共廣播系統管理

背景音樂及公共廣播系統通過提供TCP/IP協議通信接口方式與智能化集成管控平臺進行集成，景音樂系統向智能化集成管控平臺提供各項監測、故障報警功能需求的數據。背景音樂系統能接收集中控制系統對背景音樂分區播放內容的設定。

智能化集成管控平臺主要實現對背景音樂及公共廣播系統設備的工作狀態（主要是工作回路）進行集中監控，在工作站上以電子地圖和數據表格的形式顯示各區域的信息。

可實現的功能如下：

1、對背景音樂及公共廣播系統設備的工作狀態（運行狀態、報警信息及故障信息）進行集中監控；

2、在工作站上以電子地圖和數據表格的形式顯示各區域的信息；

3、提供各廣播回路的運行狀態、廣播音源、播出時間等；

4、在背景音樂及公共廣播系統能夠開放廣播控制權限的情況下，智能化集成管控平臺實現背景音樂及公共廣播系統的遠程控制功能。

5 能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

火災自動報警系統管理

火災自動報警系統應采用RS485/232通信協議和接口。子系統應開放其設備的各層通信協議。

火災自動報警子系統應向智能化集成管控平臺提供功能需求中各項監測、記錄功能需求的數據，包括設備狀態、火災故障報警參數。

智能化集成管控平臺與火災自動報警、滅火系統的主機相連，通過OPC的通信接口方式對火災自動報警系統的各種檢測設備的運行數據及預警數據進行實時監視，在工作站上顯示運行狀態信息，包括火警、煙霧報警、高溫報警信息等。

智能化集成管控平臺檢測到火災自動報警系統確認的火警或意外事件信息時，立即通過智能化集成的報警功能，在監視工作站上以聲音、醒目顏色或圖標顯示報警信息等，獲取報警信息后智能安防平臺應能自動打開報警地點附近的攝像頭。

視頻監控系統管理

視頻監控子系統采用標準通信協議和接口，提供矩陣的通信控制協議同時開放矩陣的控制接口給智能化集成管控平臺，并提供網絡SDK開發包（帶云臺控制）給智能化集成管控平臺。視頻監控系統提供每個攝像頭點位的平面分布圖

智能化集成管控平臺與視頻監控系統進行集成后，應能完成如下功能：

1 智能化集成管控平臺可以以電子地圖和菜單等多種方式管理所有的攝像機

2 智能化集成管控平臺可以實現對每個攝像機進行聯動配置，在接收到其它系統的報警信息的同時進行相應的聯動；

3 智能化集成管控平臺可以實現從監控工作站的電子地圖窗口中點擊攝像頭調出實時動態監控的圖像；

4 在視頻監控系統提供矩陣控制協議和網絡SDK開發包（帶云臺控制）的情況下，智能化集成管控平臺實現帶云臺攝像機的控制、俯仰及變焦對焦等功能。

5 可和其他安防系統聯動。

門禁管理系統管理

門禁管理系統作為智能化集成管控平臺（IBMS）同一品牌系統，可無縫接入智能化集成管控平臺進行被監控，對門禁管理系統的各種設備的運行數據進行實時監視，在工作站上顯示運行狀態信息。門禁管理系統提供每個門的進、出刷卡信息，提供每個門的實時狀態和控制權限給智能化集成管控平臺，門的刷卡時間、卡號、持卡人、刷卡地點等數據。

智能化集成管控平臺對于門禁管理系統的集成實現如下功能：

1 在IBMS管理計算機上實時監視門禁管理系統主機、各個出入口的位置和系統運行、故障、報警狀態，并以報警平面圖和表格等方式顯示所有門禁點的運行、故障、報警狀態；

2 在IBMS管理計算機上，經授權的用戶有可以向門禁管理系統發出控制保命令，操縱權限內任一扇門門禁鎖的開閉，進行保安設防/撤防管理，同時存儲記錄；

3 實現門禁管理系統常用數據的匯總和自定義查詢功能；

4 能實現信息共享，并自動與消防等相關子系統聯動；

5 當發生事故時，準確報警，并以圖像或聲音等方式實時向管理者發出警示信息，直到管理者做出反應；

6 能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

停車場管理系統管理

停車場管理系統作為智能化集成管控平臺同一品牌子系統，可無縫接入智能化集成管控平臺，并開放以下數據：停車場管理系統提供停車場內車輛進、出的刷卡信息給智能化集成管控平臺。停車場管理系統提供的數據庫字段必須包含：車輛進場時間、車輛出場時間、車牌號碼、刷卡地點、收費數據、空閑車位數量、報警信息等。

智能化集成管控平臺對停車場管理系統集成實現的功能如下：

1 實現停車場管理系統設備控制運行和檢測數據的匯集與積累；

2 車輛運行狀態監控，顯示停車場管理常用數據（如總車位、使用車位、空車位等）；

3 當系統出現故障或意外情況時，智能化集成管控平臺將利用其報警功能在監視工作站上顯示相應的報警信息，提示維修人并記錄報警信息；

4 停車場管理常用數據（如車位、車輛等）分析、統計、查詢、打?。?/span>

5 能進一步提供協調控制與集成所需的其它數據和圖像信息，可擴展功能。

能源計量系統管理

能源計量系統作為智能化集成管控平臺同一品牌子系統，可無縫接入智能化集成管控平臺。系統主要適用于用戶表計相對集中安裝環境的電、水、氣等表計的集中抄表管理。系統具有多種通訊方式，組合靈活，擴充方便，可根據實際情況從不同角度滿足用戶的多種需求，真正地實現能源計量的科學化管理。功能如下：

1、能源計量系統提供監測用戶的用水量、用電量和用冷量等數據給智能化集成管控平臺。

2、能源計量系統提供實時及歷史用水量、電度、用冷量一覽表，費用一覽表給智能化集成管控平臺。

六、與其他平臺對接

社區智能化集成平臺通過軟件接口方式與社區銷售平臺、社區服務平臺、社區電商平臺進行對接，實現平臺與平臺之間的數據交互，同時根據用戶使用做平臺客戶端應用界面定制開發，滿足社區信息化、智能化的管理應用和信息聯動。社區智能化集成平臺與社區銷售平臺、社區服務平臺、社區電商平臺及其他第三方平臺的對接，可通過以下接口方式：

1、優先選用智能化平臺提供商自帶其它子系統軟件及設備，或者已集成的子系統軟件及設備。此種方式可節省集成費用，保證集成的兼容性和可靠性。

2、國際標準OPC接口對接

采用以太網方式（TCP/IP協議）通過OPC接口與各子系統的上位機進行通訊，從而獲得子系統的數據：設備工作狀態、報警信息等，需設備廠商支持OPC協議及公布接口定義。初步設計的智能化系統已集成OPC Server及OPC Client兩種工作模式。

通過OPC Server接口，本系統可向第三方平臺提供相關設備點值、告警信息等，用于被集成。

3、通過OPC Client接口，本系統可將符合OPC Server的第三方平臺進行接入到本系統，用于集成第三方系統。

4、定制的私有接口

智能化集成系統可根據項目的需求，平臺廠家與子系統廠家協商定義私有接口，進行私有接口對接，實現各個子系統的數據對接及交互。

5、SDK對接

通過各子系統廠商的底層硬件RS-232/485/422串口協議，通過提供的二次開發包（SDK）進行協議聯調接入，獲得子系統各監控點的數據：設備工作狀態、報警信息等；需設備廠商提供文本通信協議及公布接口定義，需進行二次開發，聯調接入智能化集成系統。

6、API接口對接

通過子系統設備廠家提供的子系統軟件的API接口，通過以太網方式（TCP/IP協議）的協議對接，實現各個子系統的數據對接及交互。
