北京弱電系統工程中單模光纖與多模光纖的區別_凱源恒潤北京監控安裝公司教你怎么區分以及如何混用！

發布日期：2022-10-06 / 點擊次數：1166

由于過去十多年來，“光進銅退”工程穩步推進，光纖的使用率是越來越高，凱源恒瑞潤北京監控安裝公司按照傳輸模式來分，主要就分為單模光纖跟多模光纖。

一：單多模光纖的基本區別

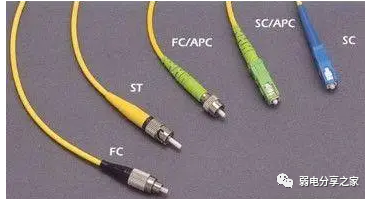

"單模光纖" 在學術文獻中的解釋：一般v小于2.405時,光纖中就只有一個波峰通過,故稱為單模光纖,它的芯子很細,約為8一10微米,模式色散很小.影響光纖傳輸帶寬度的主要因素是各種色散,而以模式色散最為重要,單模光纖的色散小,故能把光以很寬的頻帶傳輸很長距離。光源為激光光源。線纜顏色多為黃色，連接頭多為藍色或綠色，適用波長為1310nm~1550nm。

顧名思義多模光纖就是能夠傳播多種模式電磁波(這里當然是光波)的光纖；由于有多個模式傳送，所以存在有很大的模間色散，可傳輸的信息容量較小；多模光纖纖芯較大，一般為50um，數值孔徑為0.2左右；模的數量取決于纖芯的直徑、數值孔徑和波長。因其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。因此，多模光纖傳輸的距離就比較近，一般只有幾公里。

二：單多模光纖的分類

根據ITU-T標準，通信光纖分為G.651、G.652、G.653、G.654、G.655、G.656、G.657共7類，其中G.651為多模光纖,G.652-G.657為單模光纖。ISO/IEC又將多模光纖分為OM1-OM5，這5類多模光纖主要應用于局域網（LAN）與數據中心（DCN）中。目前市面上常見的光纖跳線類型有單模OS2跳線、多模OM2/OM3/OM4/OM5光纖跳線。

單模光纖的標準主要是ITU-T（G.652-G.657）其中，G.652是目前最常見的光纖類型，主要用于長途、骨干以及城域網中。單模光纖（L）的傳輸波長一般為1310nm，單模長距（LH）的傳輸波長一般為1310nm，1490nm,1550nm，線纜顏色多為黃色，連接頭多為藍色或綠色。

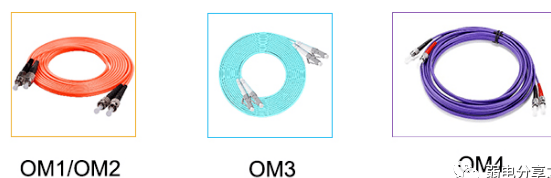

OM1/OM2跳線是最早出現的兩種多模跳線，傳輸的光源來自LED二極管，工作波段為850nm，主要用于短距離傳輸，傳輸速率在10G以下。其中OM1的芯徑為62.5um，最大傳輸距離為300m，OM2的芯徑為50um，最大傳輸距離為500m，OM1/OM2廣泛用于室內，多為橙色。

OM3/OM4是升級優化后的多模光纖，芯徑均為50um，傳輸的光源來自VCSEL激光器，工作波段為850nm，可支持10G/40G/100G的傳輸速率，用于短距離傳輸，OM3/OM4多為水藍色，也有紫羅蘭色、品紅色等，多用于數據中心。

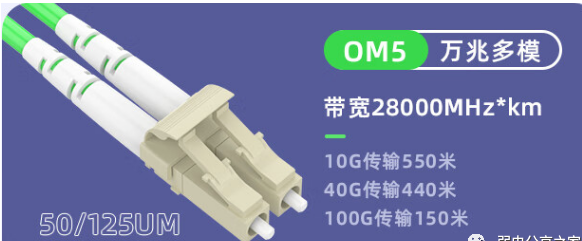

新型OM5光纖跳線多為石灰綠色，相對OM4光纖跳線，OM4一次只支持單個波長傳輸，而OM5一次可以支持4個波長，傳輸距離也更長，將廣泛應用于40G/100G數據中心布線。

三：既然單模光纖能傳輸更遠距離，為什么不都使用單模光纖呢？

與單模光纖最大的不同在于，多模光纖具有更大的直徑。更大的纖芯直徑意味著，多模光纖可以支持多個傳輸模式，雖然這導致其價格高于單模光纖，但是單模光纖多采用固態激光二極管作為光源，而多模光纖多采用LED作為光源，顯然前者的設備比后者的設備更昂貴，導致使用多模光纖的成本遠小于使用單模光纖的成本，加之，在短距離光傳輸條件下，特別是局域網布線場景中，多模光纖與單模光纖的工作狀態一樣良好，因而在成本優勢的推動下，多模光纖更適合用于數據中心建設。

四：單雙模光模塊是否可進行混用呢？

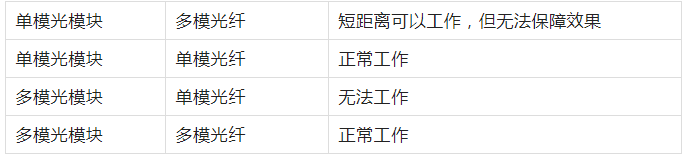

不建議混用，多模光纖應和多模光模塊一起使用。因為多模與單模的轉換器應需要互為匹配的波長與光收發功能才能完成光電轉換，將多模光纖和單模光模塊搭配，或是用單模光纖和多模光模塊搭配使用，都無法發揮光纖設備的最佳效果。此外，單模光纖與多模光纖的芯徑差別很多，如果不匹配會造成兩種設備過大的插損。
