(一)機房裝飾工程

中心機房裝修工程主要工程內容有：機房地面工程、墻柱面工程、天花工程、門窗工程、電氣及管槽工程等，我們將結合長期從事設計機房項目的豐富經驗提出對機房裝飾工程的建議。

機房裝飾規劃

本次數據中心機房建設項目工程，根據機房的功能用途不同，但機房內所配置的設備及機房裝修規格基本相同，在部分區域設置特定的功能區，與機房設備區分割開來。

機房功能區

機房功能區是中心機房的數據處理及監控中心，對機房環境、供配電、溫濕度及潔凈度要求非常嚴格，需要建立一套安全、可靠、穩定、標準的數據中心房場地環境。我方建議主機房功能區按國家標準政府/企業機房規劃建設。

在本方案中，將主要針對以機房功能區提出我們的機房裝修解決方案建議。

機房功能區采用的裝飾規劃材料包括：

吊頂工程

考慮中心機房技術要求以及機房高度要求，整個中心機房天花吊頂建議選用一層天花。上面采用貼保溫棉，這一層天花的作用是防潮、防塵，并有保溫效果。下面一層采用全鋁噴塑微孔天花板，規格600×600mm，此天花的特點是：色調柔和，不產生眩光、防火、防潮、易清潔、吸音。是目前在數據中心房裝修工程中采用的天花材料。我們建議選用材料具有平整度高、色澤一致的特性。與金屬天花格調一致，照明采用600×600mm格柵燈，照明燈具均勻分布于天花吊頂上，以便產生協調的裝飾效果。

機房天花施工須注意：

1)對吊頂部分進行防水、防漏處理，還需刷防塵漆，確保天花基礎部分不起塵，并且充分考慮環保、防火、美觀及其它要求。

2)在天花板上安裝隔溫棉，起防潮隔溫作用。

3)天花上部的線槽及天花板部份都要接地。

機房地板

根據中心機房建設精密機房的需要，我們建議防靜電地板采用600*600mm貼面全鋼抗靜電無邊地板，該防靜電地板由鋼板制作，表面采用抗靜電涂料，抗靜電效果良好，此外還具有防火、防潮作用；該地板配合精度高，且美觀、整潔、耐用、其抗靜電、耐磨、承受力等各項指標均可與進口復合抗靜電地板比美。

我們建議中心機房防靜電活動地板的安裝高度為200mm左右。

機房防靜電地板安裝工程中，地面預處理最為關鍵，在鋪設地板前必須先對地面進行較好的預處理，首先抹平機房地面，作防塵、防潮處理，再開始刷防潮漆，起防潮、防霉作用，然后再刷防靜電水泥漆一遍，最后將10mm保溫棉鋪在地面上，起到保溫、隔熱、防潮作用。至此，地面預處理完成。

地板板面上設置終端及其它設備使用的機房防水專用插座，用時開啟，不用時閉合，即能保證使用方便，又能保證安全，克服了以往接線要翻地板的缺點。保證地板工程的防靜電效果、接地效果。

在機房綜合工程完成后，一般還要留下4塊或更多的地板，在地板上預留好引線孔或專用插座，在以后機房增加設備時，直接用其替換原有地板即可。

機房墻面

墻面裝修通常包括墻面處理、抹灰飾面及隔音屏蔽處理。墻面處理是指采用在機房建筑物的墻面、柱面上進行防塵、防潮、防水、保溫處理，抹灰飾面是指采用砂漿涂抹在建筑物的墻面、柱面上的一種裝飾技術，使房屋內部平整、光滑，清潔美觀，增強保溫、隔熱、隔音、防塵等性能，抹灰飾面一般采用石灰砂、水泥砂漿等，面層有水刷石、水磨石、噴涂等。隔音屏蔽處理是指在主機房的周邊圍護采用金屬鋁塑復合板，進行隔音屏蔽處理。

由于精密機房的潔凈度要求非常高，在本系統中使用彩鋼板進行裝飾，具有防水功能，不僅能防止水分滲透墻壁，更能發揮防霉功能，在陰冷潮濕環境下也可以保護墻壁。

ü機房墻體基層處理（防塵、防潮處理）；

ü機房四周墻面采用石膏板基底，彩鋼板飾面，采用彩鋼板貼面時，墻體內壁用40mm鋁箔玻璃纖維保溫棉進行保溫處理。

隔墻及門窗

中心機房的隔墻推薦采用防火硅膠粘合的彩鋼板，機房的門采用防火防盜門，門的裝飾風格與整個機房協調一致。機房區域與大廈玻璃幕墻面增加貼一層防火膜，并加裝窗簾。

?門框、窗框、隔斷墻的規格型號應符合設計要求，安裝應牢固、平整，其間隙用非腐蝕性材料密封。當設計無明確規定時隔斷墻沿墻立柱固定點間距不宜大于800mm；

?門扇、窗扇應平整、接縫嚴密、安裝牢固、開閉自如、推拉靈活；

?施工過程中對門窗及隔斷墻的裝飾面應采取保護措施；

?安裝玻璃的槽口應清潔，下槽口應補墊軟性材料。玻璃與扣條之間按設計要求填塞彈性密封材料，應牢固嚴密。

?邊界隔墻內部填充屏蔽網，結合接地系統，降低電磁干擾，以符合機房內的磁場和電磁干擾的強度要求。

場地降噪、隔熱

機房內的噪聲抑制在62db之下

1）主要噪聲源在精密空調，UPS和主設備，噪聲級達72db以上，為防止噪聲侵入其他場地，該區域與相鄰場地之間，設置了具有隔聲40db的隔聲墻，使侵入操作室和監控室噪聲控制在50db之內。

2）綜合各種因素機房內由于空調產生的噪聲指標設定在62db，（國家標準規定：在主控臺處不大于68db）

3）整個機房區與管理辦公區之間設置了具有40db抗噪聲能力的圍墻（圍墻的“硬板”——聲音阻尼；保溫層——吸聲）。有效的避免了兩個區域之間的噪聲干擾。

場地凈化

機房區潔凈標準為：A級，每升含塵量≤18000粒（粒度≥0.5微米）《數據中心機房設計規范GB50174-2017》：

4）塵源主要為從外界引入的新風，新風濾塵效率控制在70%以上；

5）精密空調機濾塵效率控制在95%以上；

6）機房區內設置了正壓新風系統，室內比室外氣壓高9.8Pa；可有效的拒灰塵于室區外。

7）精密空調循環送風量在16200m3/H,本工程采用的空調機循環風量可將室內空氣每小時循環過濾85次以上，在市區大氣含塵量的特定條件下，空調氣流循環次數在20次/H時，機房含塵量便可控制在A級水平。

8）主要機房的潔凈度應優于相鄰的一般機房，其措施為：主要機房因其熱載大于相鄰的一般機房，前者注入的冷氣亦大于后者，因而主要機房內的氣壓略高于相鄰機房（約4.9pa）——主要機房“拒滅塵于”相鄰的一般機房。

場地防水

精密機房中最可能出現漏水的地方是空調冷凝水和地板結露滲水。下面分別對這兩種情況提出解決方案。

空調機冷凝水排放方式有兩種方案可以選擇：

1.精密空調系統安裝冷凝水排放箱，通過提升泵提升后，引至大樓同層衛生間排水口。

2.打穿樓板，通過預設的排水管道，排放到下一層的衛生間。

在本項目中，我們采用第一種方案。在施工過程中，精密空調的進排水管的布放，須嚴格按規范工藝施工（水管進出水口高差控制，水管防漏…）。

防新風氣流因溫差結露

1.機房區的新風直接引自室外大氣，高溫季節，濕度大時，引入的新風與機房內23℃±2℃氣流相遇時會產生少量冷凝水，本設計的措施是：

2.室外新風引入新風機，經新風機濾塵增壓后，由風管引至空調機上部回風口，新風風流會同空調機回風氣流一同經空調機進行調溫、調濕、除塵，再隨空調大氣流送入機房空間，如產生少許積水，是積在空調機機體內的“積水盆”內，繼由空調機排水管排至室外。

(一)防止因空調機加濕器，進排水管損壞漏水

1.本工程系統中，在空調室地面設有漏水自動監測系統，可實時定位的監測地面漏水狀況。

2.防止相鄰的水滅火區消防噴水及其它水源浸入機房區

3.本工程精密空調區地坪安裝絕熱層，緩沖地坪上、下兩者溫差。

4.在機房四周及精密空調主機周圍設防水地壟。

機房照明

照明的總要求是：光線柔和，適合人體的生理需要，不能因光源產生干擾而影響數據中心的正常工作；

機房內照明的質量要求：合理的照度、眩光、光的顏色、光效陰影以及照明燈具產生的電磁波對數據中心的干擾；

本機房照明建議使用（600╳600mm）3╳18W機房專用無眩光多隔柵燈盤配套使用，主機房照度達到500Lux，故障照明達到50Lux。故障照明供電回路配有獨立應急供電系統，當市電停止時自動轉入應急供電系統；

安裝燈具時注意事項如下：

1.吸頂燈具底座緊貼吊頂, 不留縫隙。

2.嵌裝燈具應固定在吊頂板預留洞孔內專設的框架上。電源線應穿鋼管或金屬軟管, 且留有余量, 并通過絕緣墊圈進入燈具, 不應貼近燈具外殼。燈具邊框外緣應緊貼在吊頂板上, 與吊頂明金屬龍骨平行。

3.成排安裝的燈具, 光帶應平直、整齊。

4.室內頂棚上安裝的燈具、風口、火災探測器及噴嘴等應協調布置, 并應滿足各專業的技術要求。

5.燈具的下水平面與吊頂持平；

機房接地系統

等電位連接

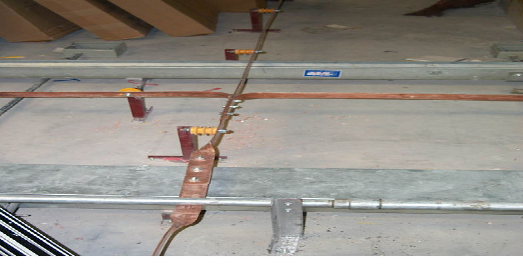

在主機房，監控機房制作一均壓環,供設備、金屬管道、金屬接線盒等接地用。均壓環采用40mm×4㎜紫銅帶安裝在靜電地板下排成環形格，通過絕緣端子與地面相連，銅帶的交叉點處用錫焊焊牢，銅帶網接至機房接地上。其上加工出間距3－5㎝的螺孔，便于設備接地。機房所有金屬導體外殼均應用6mm2接地線以最短的距離和均壓環相連。使機房內所有設備處于等電位狀態，均壓環兩側與建筑物主鋼筋相連，并與機房專用地線相連，形成聯合接地。接地阻值小于10歐姆。

建筑物本身以及直接進入建筑物的管線的等電位連接不在本項目范圍內。
