北京監控系統工程中遠距離HDMI信號如何實現？凱源恒潤北京監控安裝工程公司教你進行HDMI信號遠距離傳輸！

發布日期：2023-03-10 / 點擊次數：959

北京監控系統工程中遠距離HDMI信號如何實現？凱源恒潤北京監控安裝工程公司教你進行HDMI信號遠距離傳輸！

HDMI信號遠距離傳輸可以實現嗎？這個答案是肯定的。

首先我們了解下最新的HDMI2.0b的特點：

1.支持（HDR）高動態范圍視頻傳輸

2.高達18Gbps寬帶

3.分辨率增至4K，3840*2160分辨率和50FPS，60fps幀率。

4.高達32個音頻通道，暢想身臨其境的多維音頻體驗。

5.高達1536khz的音頻采樣率，提供最高的音頻保真度。

6.同步傳輸雙視頻流，讓不同用戶在同一屏幕上觀看不同視頻。

7.同步傳輸多個音頻流至多個用戶（最高可達4個）

8.提供廣角影院21:9寬高比的全新體驗

9.動態自動聲畫同步

一般的HDMI信號傳輸30米以下，那么對于質量一般的線材大約傳輸?shù)淖畲缶嚯x15米至20米左右，對于質量好的線比如秋葉原的HDMI線可以傳輸25米以上，甚至30米，如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，總長度在30米以內的話，建議距離越長需要選擇越好的線材。

1、HDMI信號不經過其他設備（傳輸120米)

HDMI信號一般無法直接用HDMI線材傳輸?shù)?0米以上，市場上也幾乎沒有30米以上的HDMI成品線，然而我們可以用網線延長信號的話

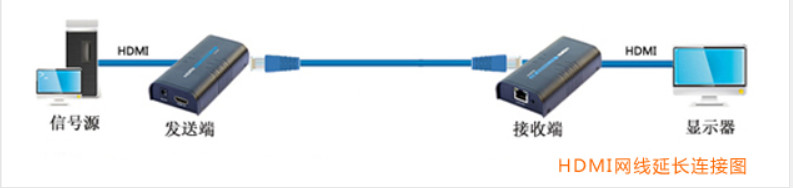

這種情況下如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，我們可以采用網線延長信號的方法，用HDMI網線延長器來將信號延長，HDMI網線延長器分為發送端（HDMI輸入，網線輸出）和接收端（網線輸入，HDMI輸出），可以延長100米（5類網線）、120米（6類網線）。

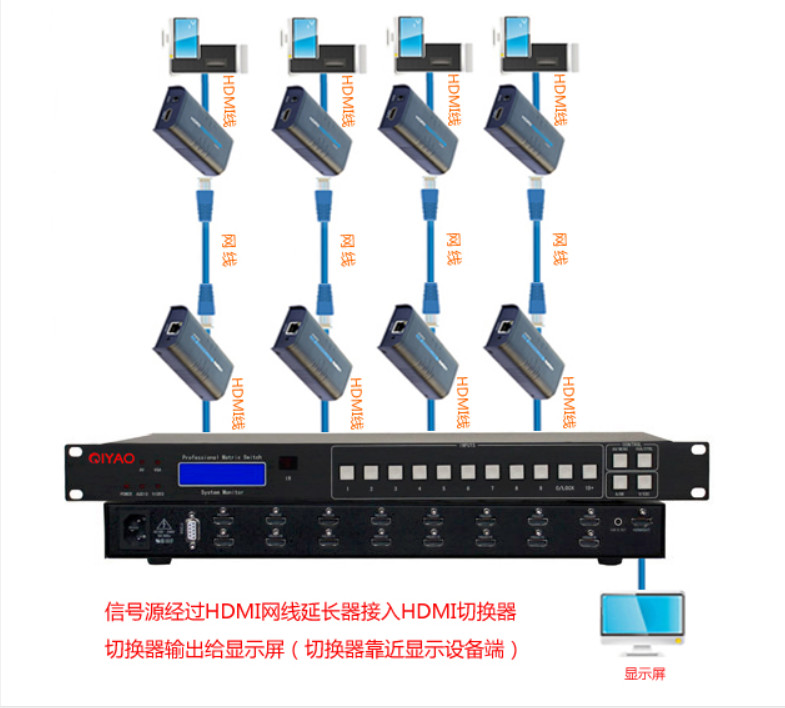

2、HDMI信號中間需要經過其他設備（傳輸60米）

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話（如HDMI分配器，HDMI切換器，HDMI矩陣等等）。

一般情況下，建議將HDMI圖像處理設備放在中間，使得信號源到HDMI圖像處理設備的距離和HDMI圖像處理設備到顯示屏之間的距離盡量相等，如果是HDMI圖像處理設備具有信號增益功能的話，可以隨意改變輸入和輸出HDMI圖像處理設備的線材長短，可以延長信號傳輸?shù)木嚯x，設備支持輸入30米的HDMI線，支持輸出30米的HDMI線，一共可以傳輸60米，產品本身帶有增強和放大HDMI信號，能夠保證圖像高質量和長距離的傳輸。

HDMI IP延長器帶ip協議的多寬帶的線材在里面，可以實現ip撥號功能，免除網線的使用。

HDMI IP延長器一發多收，通過路由器或者交換機最多可以做一個發射TX，254接收端RX的信號同時傳輸。

一對一傳輸鏈接方式

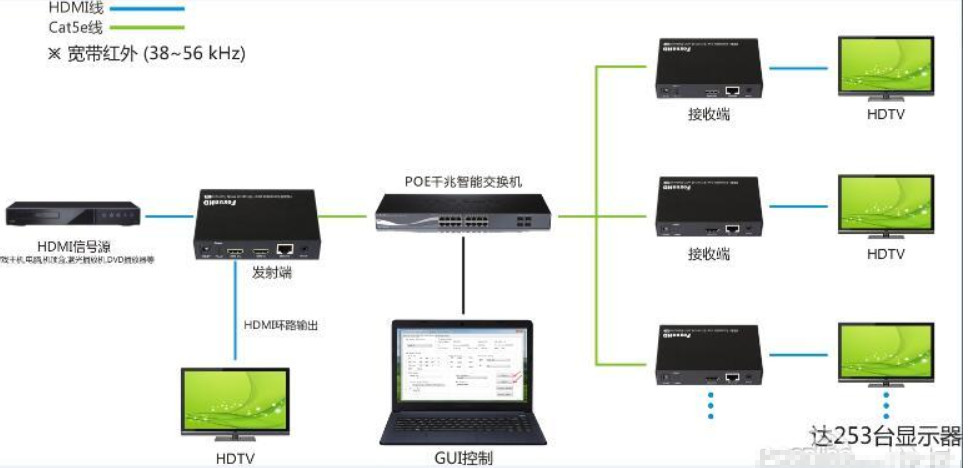

一對多傳輸鏈接方式

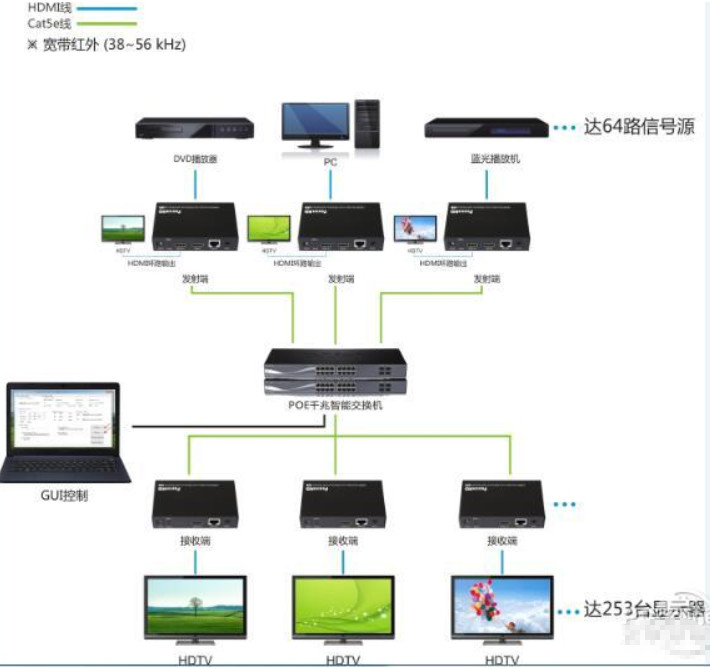

多對多傳輸方式

HDMI IP延長器可廣泛應用于

1、將一臺HDMI切換器與遠程設備（如藍光和媒體播放器）連接，打造您自己的無線家庭影院。

2、會議室的理想選擇，可分享簡報內容和視頻會議到四組不同的地點，單機傳輸距離達120米，分級傳輸更遠。

3、可成為數字標牌架構的一部分，在展廳、精品店或汽車經銷店無線廣播廣告或促銷視頻。

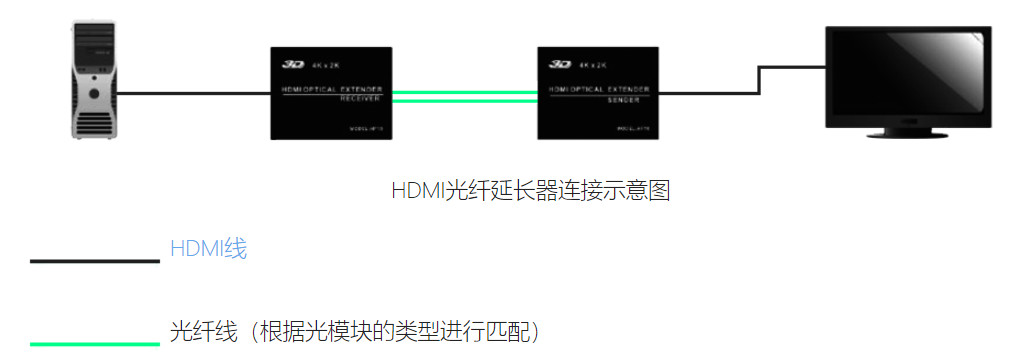

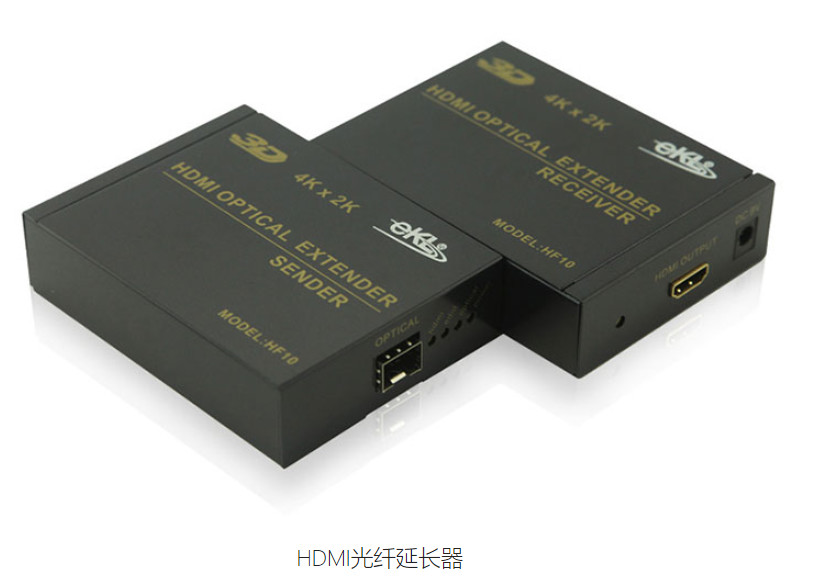

三、HDMI 光纖延長器

光纖延長器為了解決HDMI信號較長距離的傳輸時，發生的圖像馬賽克，顏色失真，無法傳輸?shù)葐?wèn)題，是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量HDMI視頻信號長距離傳輸?shù)男枨蠖鴮I(yè)設計的集HDMI信號轉換、驅動、接收和還原功能為一身的信號傳輸系統，傳輸距離最遠可達到20公里。

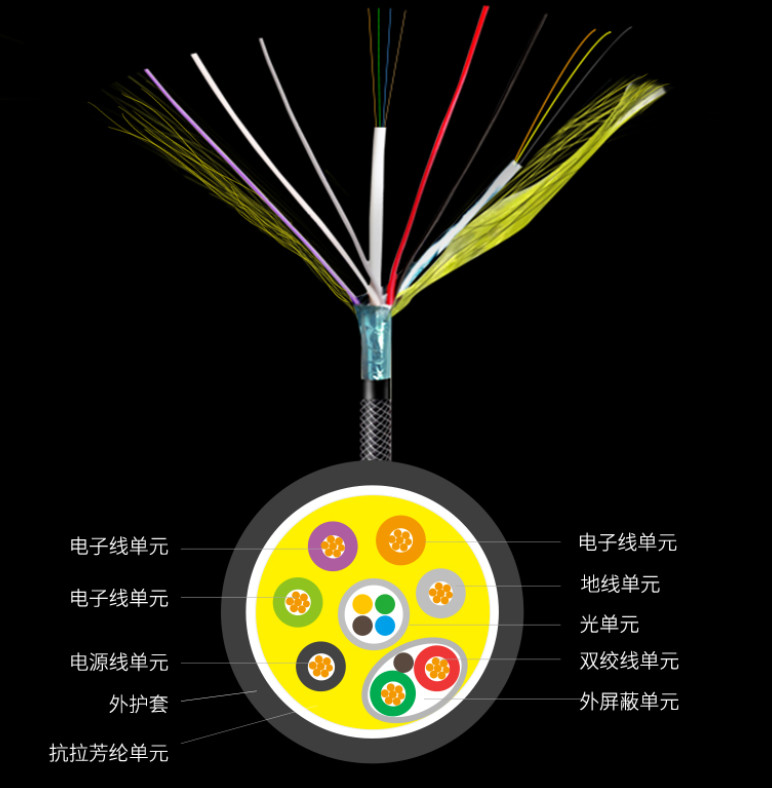

光纖HDMI高清線因?yàn)椴捎昧斯饫w傳輸媒介，長距離的信號傳輸衰減基本可以忽略，最長傳輸距離可達300m以上。對于HIFI、投影儀、視頻監控系統來說，傳統銅纜的長距離傳輸信號失真，直接導致設備的不可用或者糟糕的體驗。而用戶使用光纖HDMI線，布置這些設備時完全不用擔心傳輸信號的衰減或失真，可以完全按照用戶實際使用需求隨心布置系統設備。

HDMI線的優勢在于即使面臨較長距離的埋線、布線連接，仍可以保證無損地傳輸4k圖像及高保證的音頻，而HDMI高清線超過25米以上規格就需要添加信號放大器，受限長度影響，無法保證無損傳輸影音信號。
