一．LED顯示屏的分類

二．LED顯示屏的基本構成

1、異步屏：

一般由顯示單元板（模組）、條屏卡、開關電源、HUB板（可選）組成。通過串口線與計算機連接，進行顯示文字的更改，之后可以脫開計算機工作。

2、同步屏：

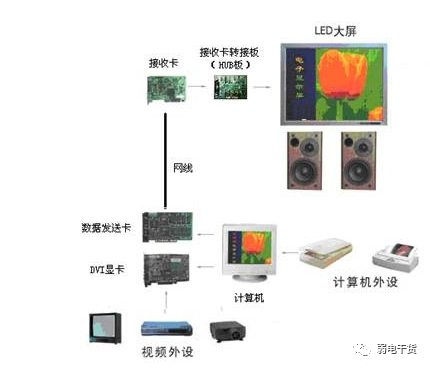

同步屏系統比較復雜，系統可大可小，一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。系統始終需要聯機計算機工作，將計算機上的圖像文字顯示在LED大屏幕上。

三．LED顯示屏涉及的名詞概念

1、像素：

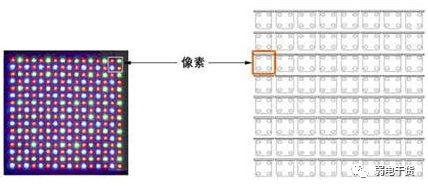

是LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

     上圖所示由2紅2綠組成1個顯示像素點

2、顯示模塊：

由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。

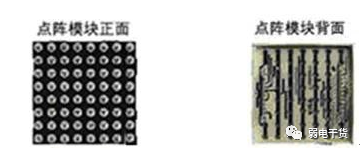

   · 室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素

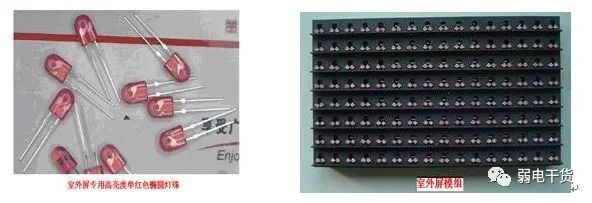

· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。

如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點

3、顯示模組：

由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。

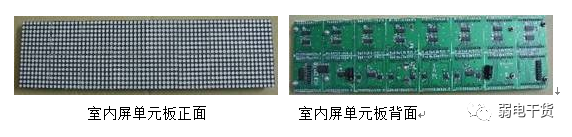

   · 室內屏單元板通常有64x32（64列32行、由32個模塊組成）、64x16（64列16行、由16個模塊組成）等。下圖是一個64x16的單元板：

· 室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種

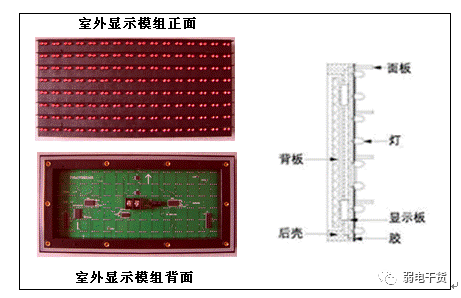

上圖為16x8(2紅)的室外屏模組。加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。
