在有些環境下，不但要進行視頻監控，還要同步錄音，這就需要在有攝像頭的同時，還要接錄音設備，拾音器。

原理

此類接線比較簡單，普通的拾音器一般有三根線，一般是信號線、電源正極，電源負極。

方法如下：

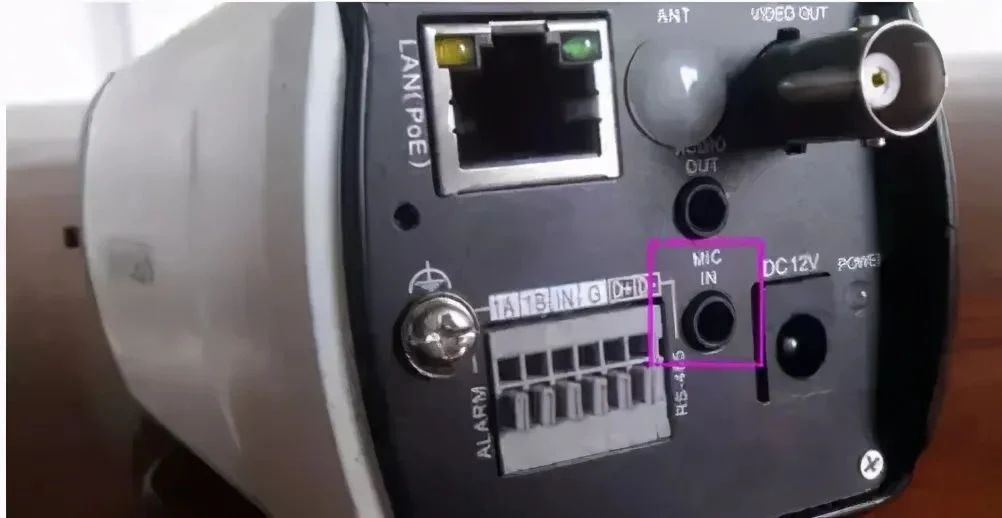

A）音頻信號線接IN

B）電源負極接地G

C）電源正極接拾音器的供電電源正極

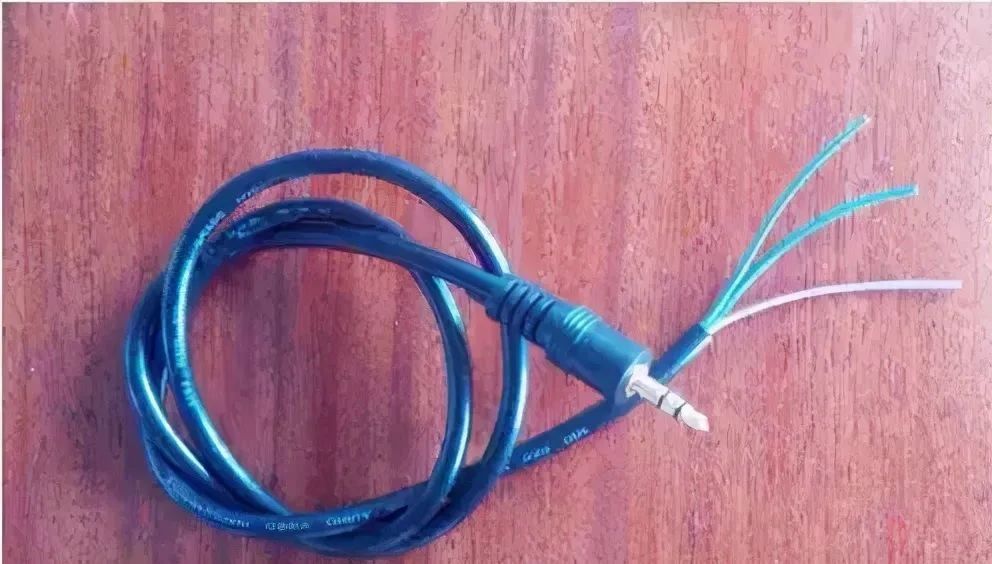

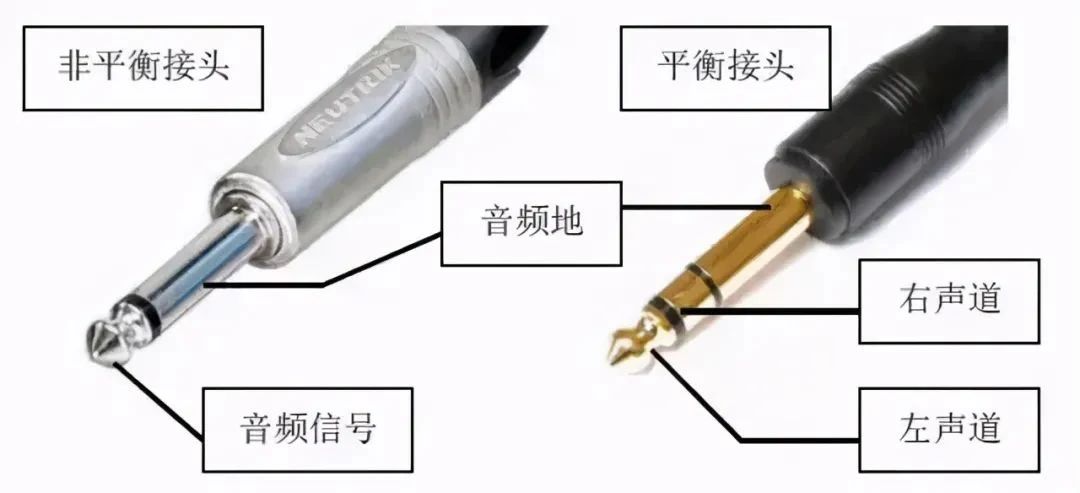

3.5mm接口：

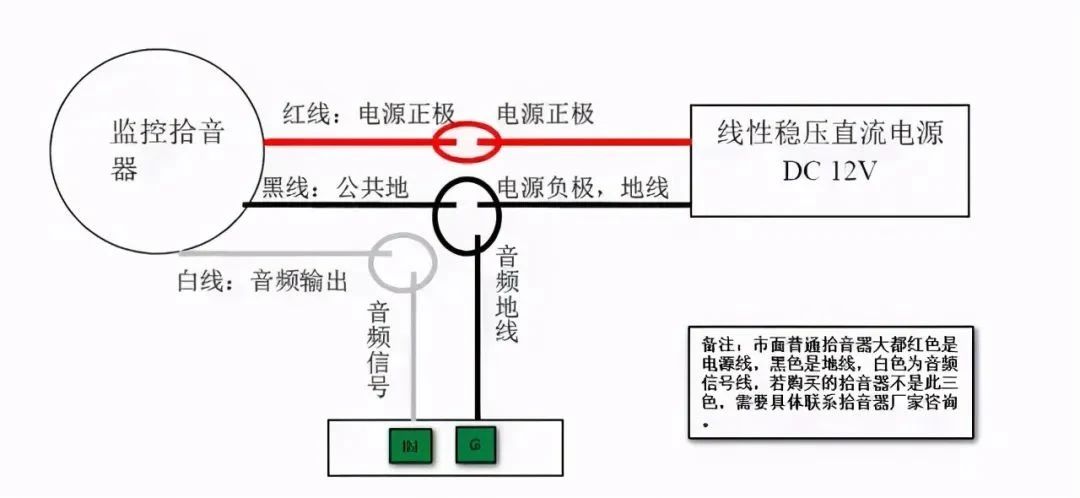

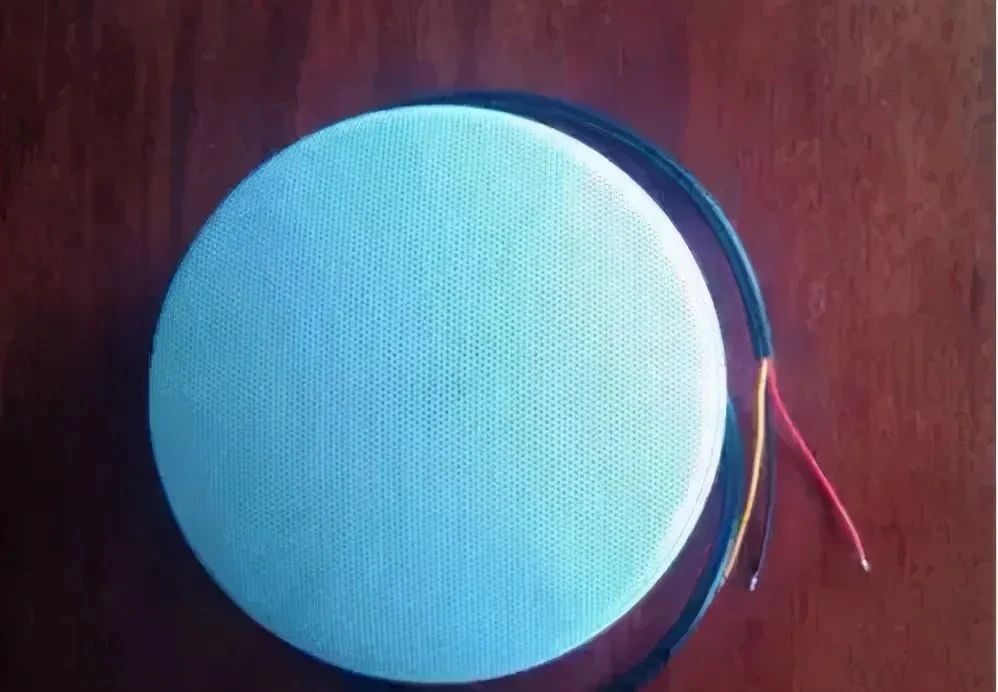

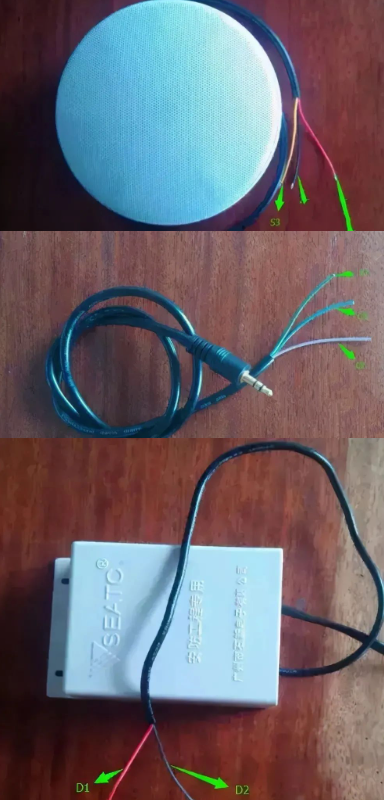

拾音器是采集聲音的主要設備，原理我們可以理解為麥克風+放大器。一般的拾音器采用三線制、四線制，電源正極、音頻信號線(正)、公共地。以下圖中三線制拾音器為例，紅線為電源正極，接12V直流電源適配器正極;黃色為音頻信號線，接音頻插頭線中的音頻線;黑色為公共地，接12V直流電源適配器負極和音頻頭地線。

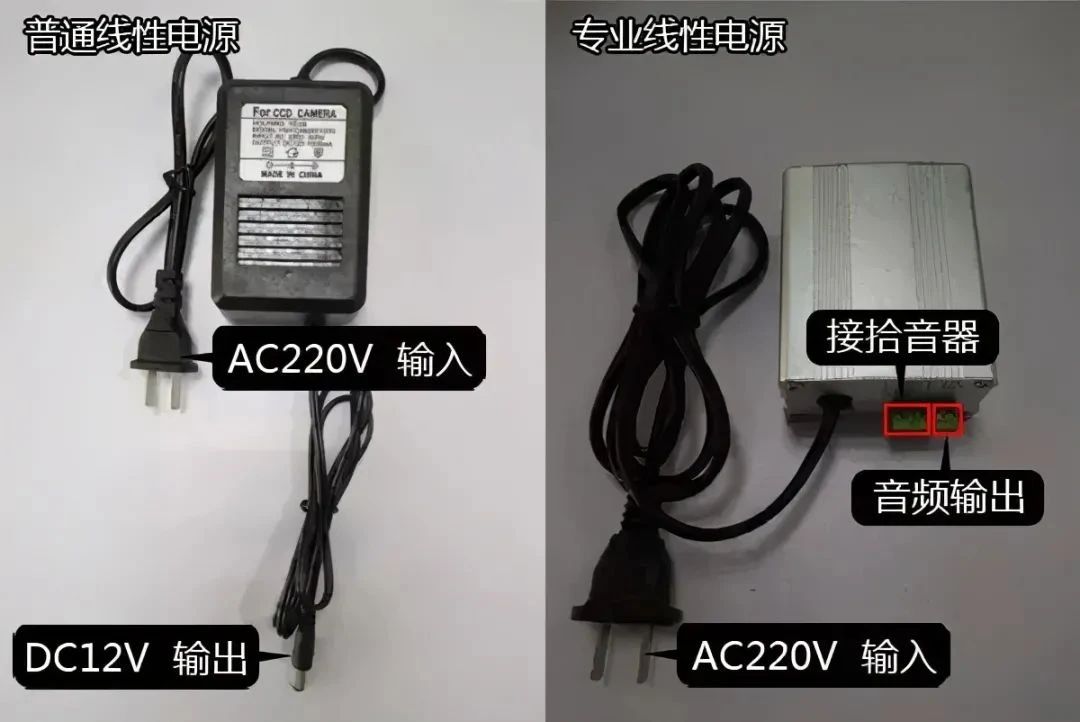

拾音器電源有兩種，專用電源與普通線形電源

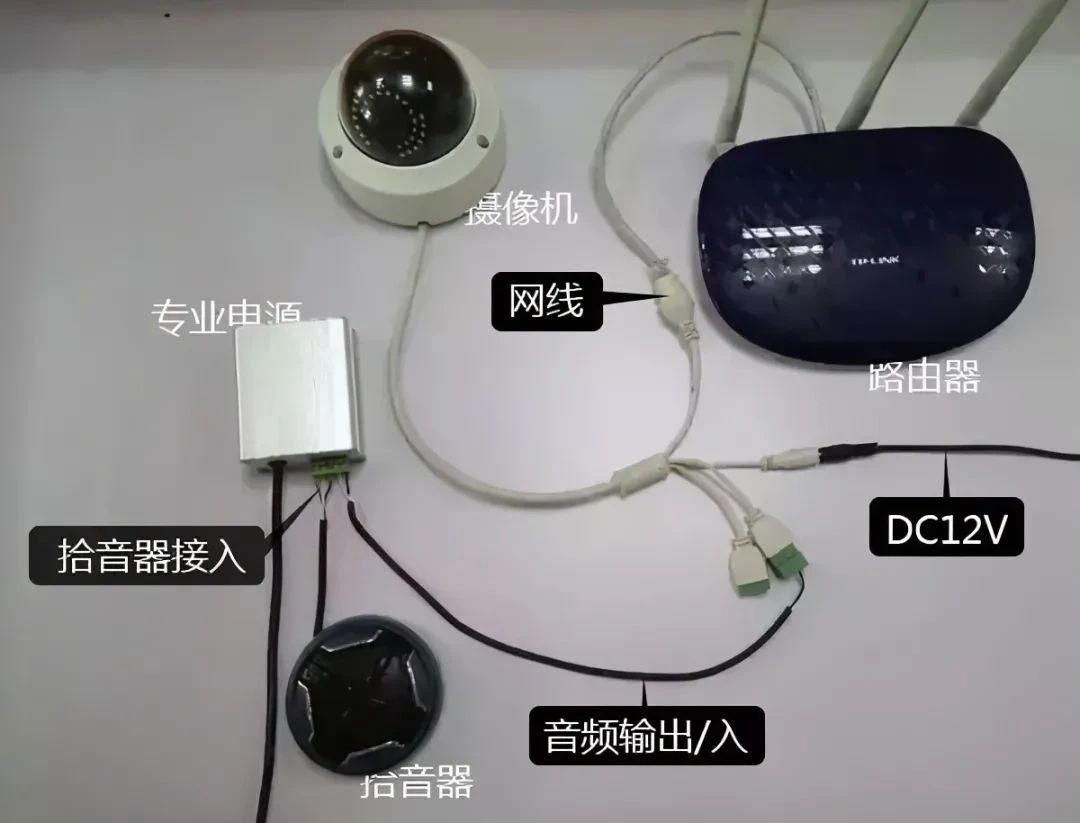

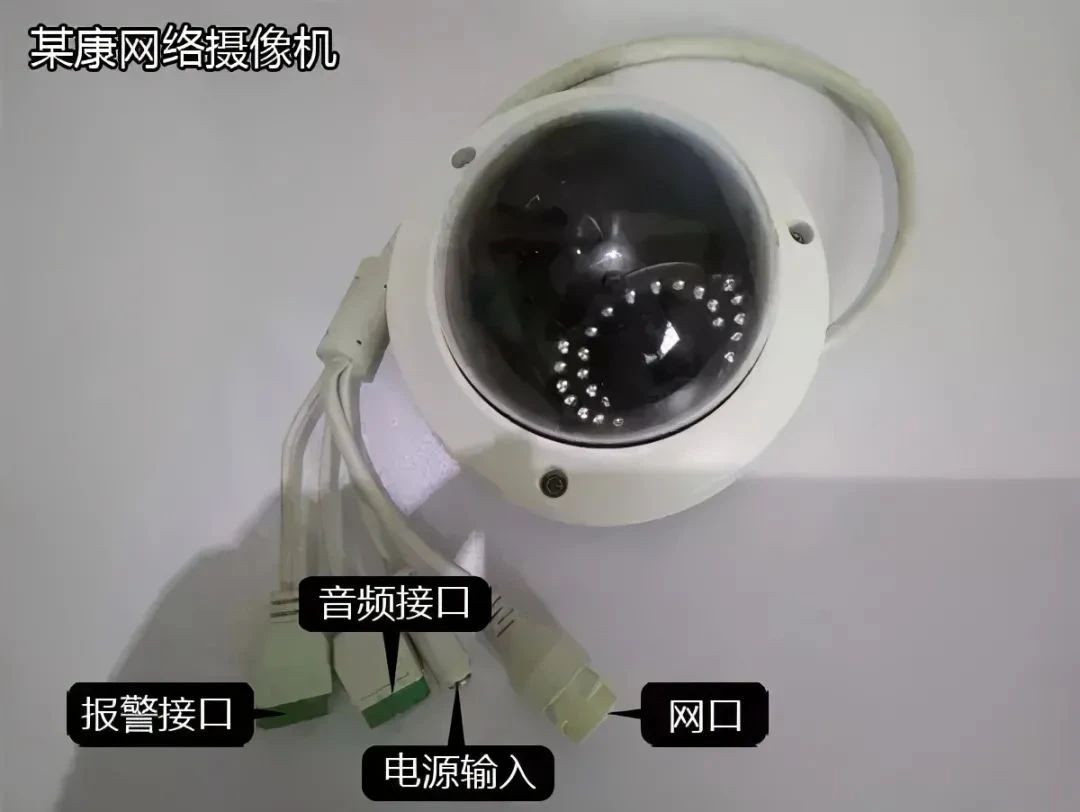

1. 拾音器與某康網絡攝像機構成的音視頻系統

2.

3. 將拾音器接入到專業電源的 1（紅線電源正極）、2（白線音頻正極）、3（黑線公共地）端口作為音頻的輸入與拾音器的供電。再由4（音頻輸出正極）、5（音頻輸出負極）端口輸出。

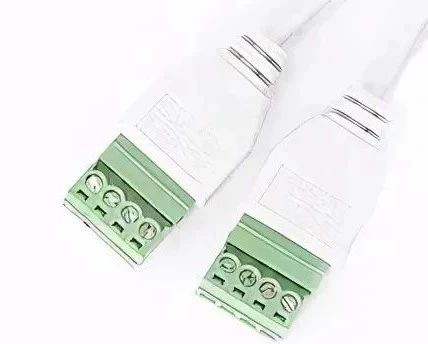

從專業電源4、5端口將音頻線接至攝像機的音頻輸入端口，攝像機插上網線，通過路由器由后端訪問（NVR或者PC主機）

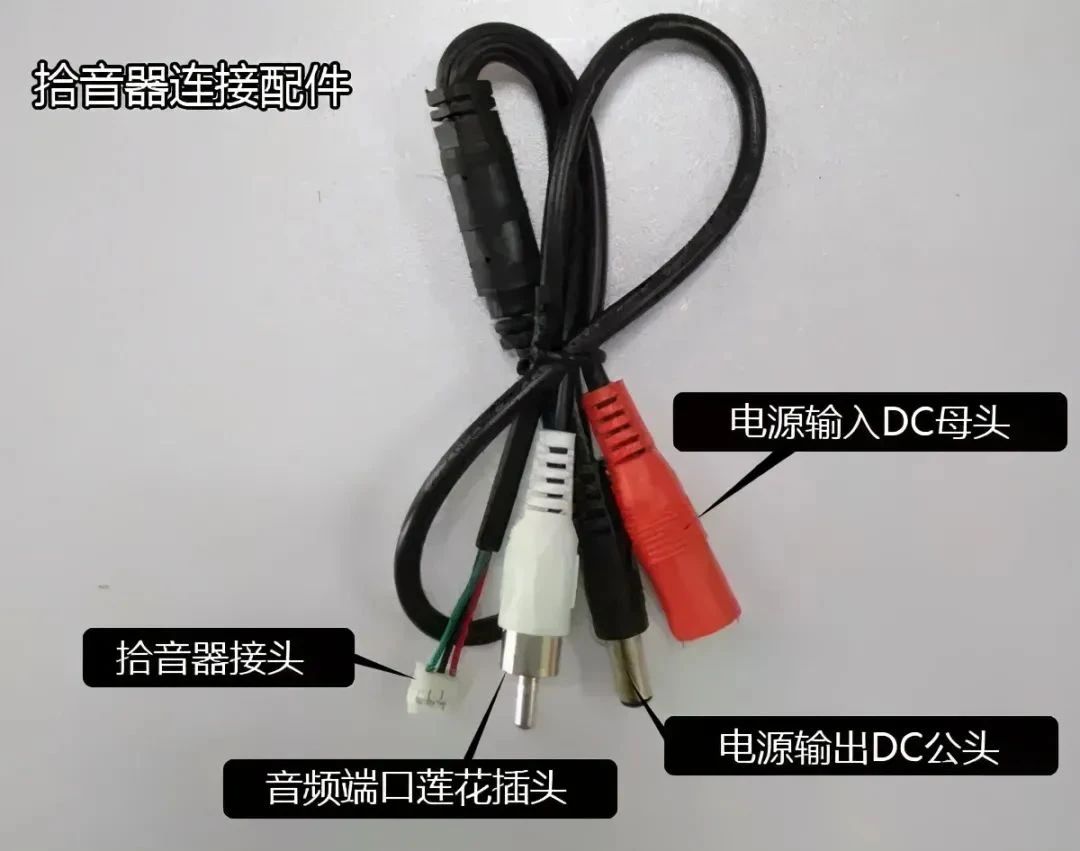

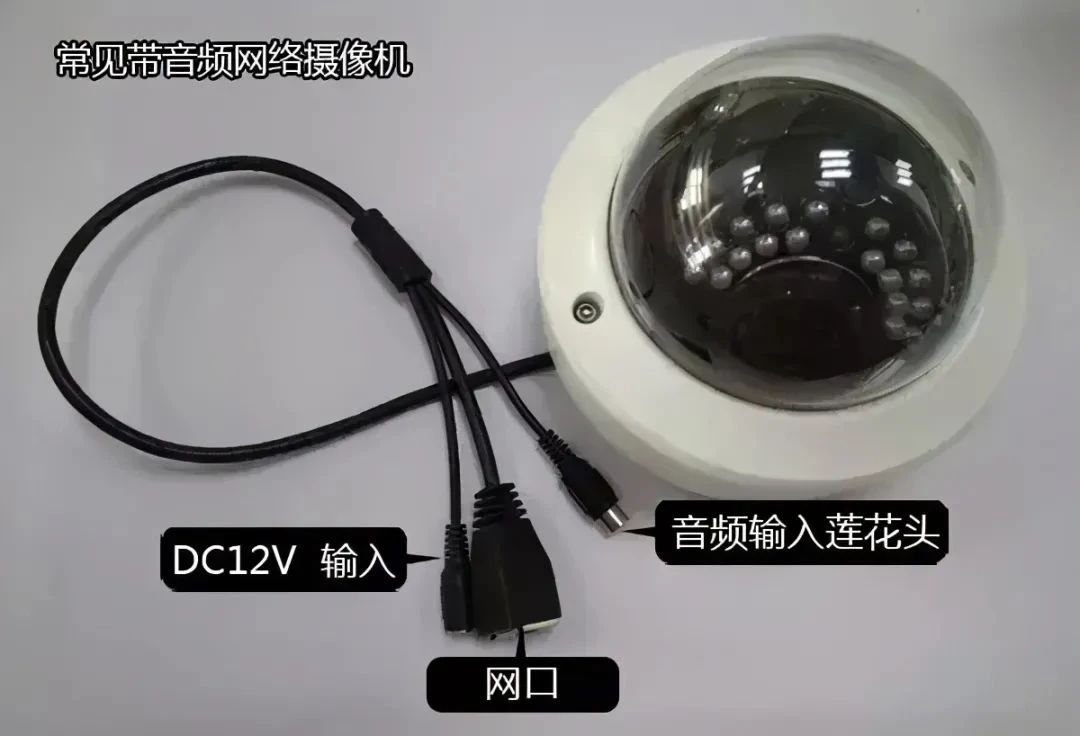

三線制拾音器與常見帶音頻的網絡攝像機需要用到下面轉接頭

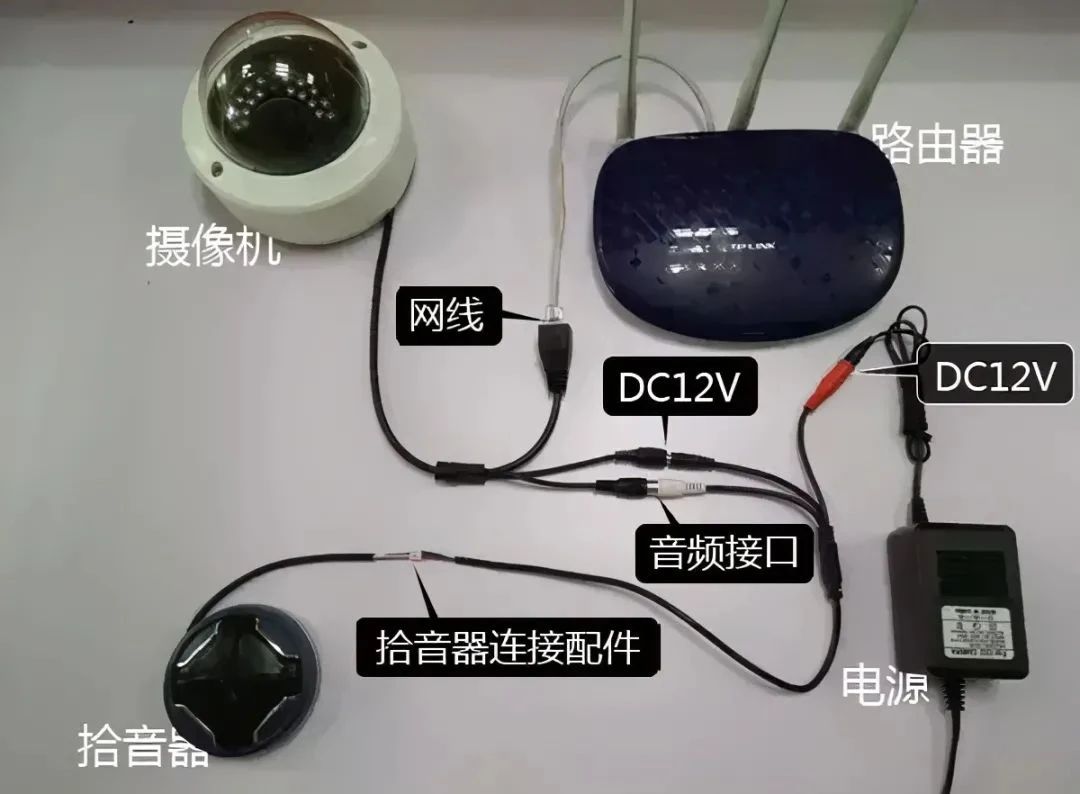

拾音器與常見攝像機接法（使用普通電源）音視頻監控系統
