北京機房系統工程施工技術方案-凱源恒潤北京監控安裝工程公司

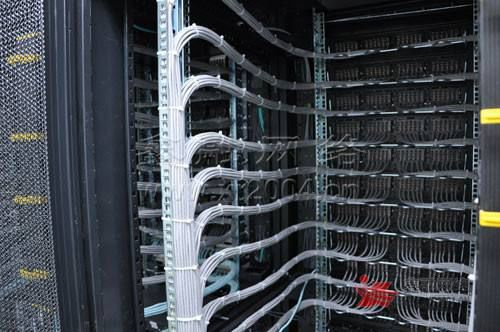

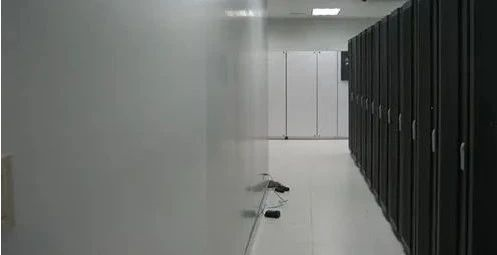

機房線纜布線及標簽規范1、工藝流程：設備線纜檢驗 → 線管、橋架敷設 →設備安裝 → 線纜敷設 → 線纜終端安裝 → 系統檢測 → 竣工驗收

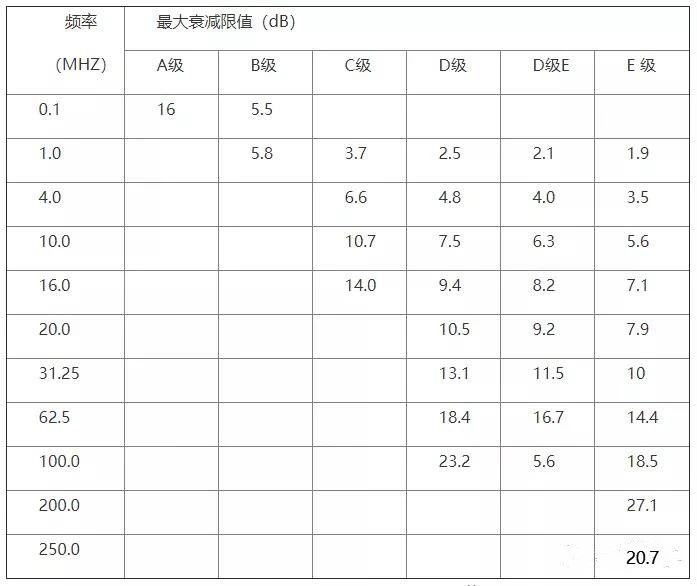

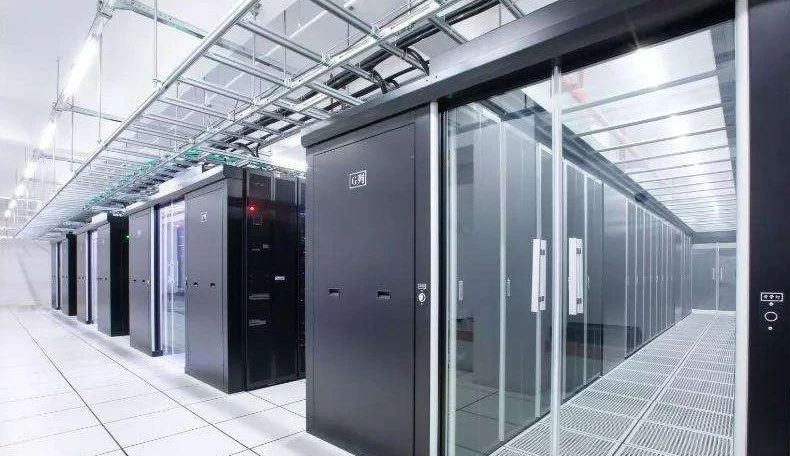

施工前應對專網屏蔽機柜、數據網服務器機柜、六類屏蔽配線架、理線架、光纖配線架等設備、以及室內專用萬兆光纖、六類屏蔽網線、六類屏蔽跳線、LC光跳線進行外觀檢驗，檢查其型號規格、數量、標志、標簽、產品合格證、產品技術文件資料，有關器材的電氣性能、使用功能及有關特殊要求，應符合設計規定。A、電纜電氣性能抽樣測試，應符合產品出廠檢驗要求及相關規范規定。B、網線、光纖特性測試應符合產品出廠檢驗要求及相關規范規定。A、操作間的N個信息點，N個二+三孔插座，它們所用的六類屏蔽線與電源線，需要JDG金屬Ф25管安撫與抗靜電地板下。其它N個應急燈使用的二+三孔插座需要安裝到墻面彩鋼板上，其高度為2.3M（應急燈安裝高度為2.3m），專網、數據網機房各四個，操作間、UPS設備間各兩個。B、暗配管的轉彎角度應大于90°，在路徑上每根暗管的轉彎角度不得多于二個，并不應有S彎出現。在彎曲布管時每間隔15m處，應設置暗拉線盒或接線箱。C、暗配管轉彎的彎曲半徑不應小于該管外徑的6倍。D、金屬管施工工藝，按照《綜合布線系統設計與施工》GB50311有關章節進行施工。 A、機房強電下布線，弱電以及配電柜電源線為上走線。B、機房強電采用200*100mm橋架暗敷于抗靜電地板下，弱電采用400*100mm（中間大隔層的其中50mm用于配電柜到各個數據網服務器機柜或?qū)＞W(wǎng)屏蔽機柜的電源線連接PDU。隔板間距為150mm,剩余200mm空間用于弱電布線使用）不銹鋼網格橋架安裝在吊頂下，其距抗靜電地板高度為2.3M(上走線橋架不低于2.2M)，屏蔽機柜與服務器機柜高為2米，不銹鋼網格橋架距機柜頂高度為30mm。C、強電橋架一根從主樓電口到兩臺UPS主機、再分別到兩臺配電柜與兩臺空調。A、專網N臺屏蔽機柜安裝在高度為400mm的支架上，數據網N臺服務器機柜也安裝在高度為400mm的支架上，使用螺絲與支架固定牢靠。B、各屏蔽機柜與服務器機柜專安裝六類屏蔽配線架、理線架以及光纖配線架。C、內數據網機房各八臺機柜，其中五臺機柜的第一臺為弱電線集成柜。D、每臺機柜分別安裝兩個8位PDU。屏蔽機柜的PDU垂直安裝，服務器機柜水平安裝。A、內數據網的集成柜到其它機柜各布一根室內萬兆光纖；內數據網的集成柜到其它機柜各布N根4芯六類屏蔽線。B、專數據網的集成柜專分別安裝四套六類屏蔽配線架與理線架，套LC光纖配線架。C、強弱電線纜布線要求從集成柜到各機柜橫平豎直，各線纜之間不得交叉、打結，線纜本身要求無應力鋪設。D、每條線纜要求用線標清線號，六類屏蔽配線架與光纖配線架要求打印電子標簽標明線號。標號要求規范有序。A、六類屏蔽模塊的按照T568B標準壓接：橙白、橙、綠白、藍、藍白、綠、棕白、棕六類屏蔽線的檢測，綜合布線系統鏈路傳輸?shù)淖畲笏p限值，包括兩端的連接硬件、跳線和工作區連接電纜在內，應符合下表規定。

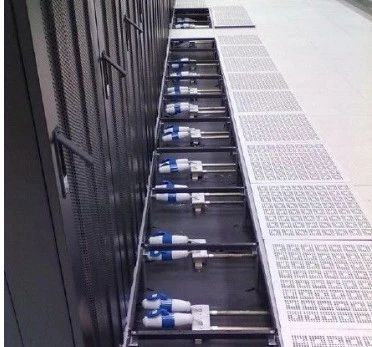

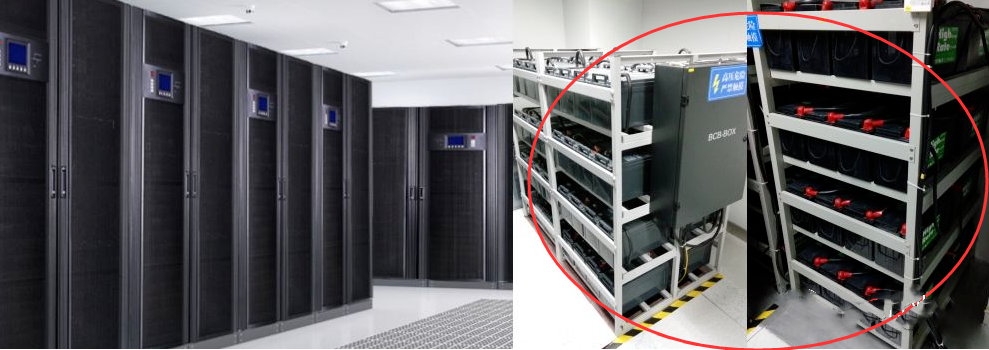

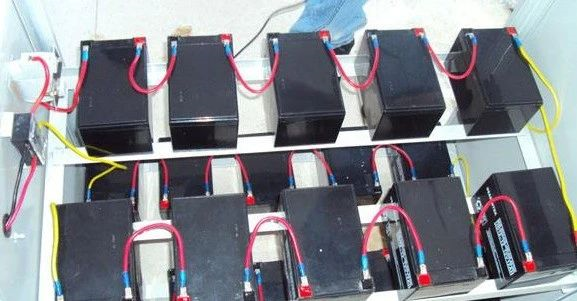

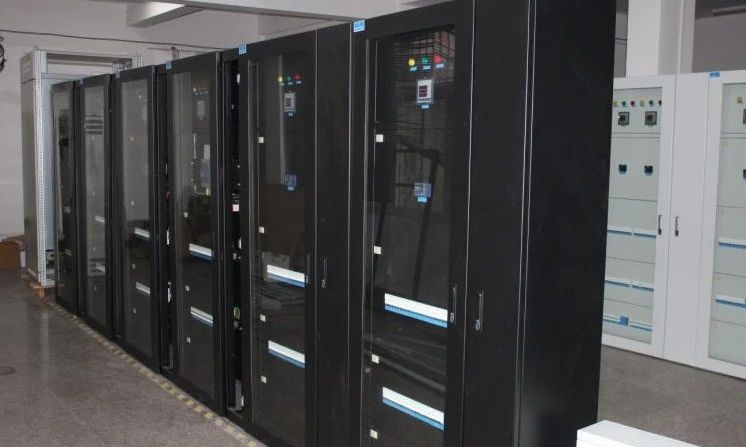

機房電氣工程系統一、工藝流程：設備線纜檢驗 →線纜敷設 →設備安裝 →設備終端安裝 → 系統檢測 → 竣工驗收施工前應對配電柜、配電柜1、配電柜2、UPS主機、電池、排風機、新風機、PDU、工業連接器、電纜線等進行外觀檢驗，檢查其型號規格、數量、標志、標簽、產品合格證、產品技術文件資料，有關器材的電氣性能、使用功能及有關特殊要求，應符合設計規定。A、金屬線管與金屬橋架敷設好后進行線纜的敷設，主樓總電源進線直接接入配電柜。配電柜到UPS的輸入輸出線為專用電源線。B、電源線與控制線布線要求橫平豎直，各線纜之間不得；C、每條電源線要求用線標清線號，配電柜與配電柜1；D、當管路較長或轉彎較多時，要在穿線的同時往管內吹入適量的滑石粉；E、兩人穿線時，應配合協調、一拉、一送；F、電源線穿管或橋架布線時導線的顏色應加以區分，一般干線回路及支路應按要求分色，A相黃色，B相綠色，C相紅色，N(中性線)為淡藍色，PE(保護線)為黃綠雙色。G、配電柜與配電柜的導線的預留長度應為配電柜體周長的1/2，導線與帶線的綁扎首先將導線前端絕緣層削去，然后將導線的線芯直接插入帶線的盤圈內，并折回壓實綁扎牢固，并且?guī)献o(hù)口。H、電源線的接頭不能增加電阻值，受力電源線不能降低原機械強度。不能降低原絕緣強度。電源線在管內嚴禁有接頭，導線的絕緣電阻值應大于0.5M?。槽鋼、角鋼先調直找正后，再根據設備固定螺栓的間距，鉆出固定孔，對焊接部位除銹并做防腐處理。用人力及滾杠將UPS主機就位到散力架上，找平，找正后將UPS主機固定牢固。UPS蓄電池組安裝前應檢查以下內容：（1） 蓄電池外殼應無裂紋，損傷，變形，漏液等現象。（2） 蓄電池的正，負端柱必須極性正確,并無變形；濾氣帽或氣孔塞的通氣性能良好。（3） 連接板,螺栓及螺母應齊全,無銹蝕。（4） 蓄電池安裝應平穩，間距均勻，同排的蓄電池應高度一致，排列整齊。（5） 根據廠家提供的說明書和技術資料，固定列間和層間的蓄電池的連接板, 操作人員必須戴膠布手套并使用廠家提供的專用扳手連線。（6） 并聯的電池組各組到負載的電纜應等長,以利于電池充放電時各組電池的電流均衡。（7） 極板之間相互平齊，距離相等，每只電池的極板片數符合產品技術文件的規定。（8） 蓄電池之間應采用專用電纜連接,線端應加接線端子，并壓接牢固可靠。（1） 端子排安裝牢固，端子有序號，強、弱電端子隔離布置，端子規格與芯線截面積大小適配。（2） 二次回路連線應成束綁扎，不同電壓等級、交流、直流線路及計算機控制線路應分別綁扎且有標識。（3） 配電柜的、UPS主機、空調、新風機、配電柜1、2的配線嚴禁使用開口鼻子。配電柜到配電柜的多股芯軟線，敷設長度留不小于15CM的裕量。（4） 配電柜上的母線其相線應用顏色標出：A相應用黃色；B相應用綠色；C相應用紅色；中性線 N 相應用藍色；保護地線（PE 線）應用黃綠相間雙色。（1） 新風機進風管、熔斷型防煙防火閥、調節裝置等，均應有單獨支撐。（2） 心線以進出口管道中心為準，縱向中心線以傳動軸為準，其偏差不得大 于±5mm。（3） 新風機的標高以傳動軸為基準點，其偏差不得大于±1mm.（4） 新風機應與支撐固定牢固，橫平豎直。（5） 試機檢查時，則應檢查一下新風機，如螺栓和螺母松動現象，要立即進行緊固。（1） 按照設計圖紙找出風管所處的位置及走向，參照土建給出的基準線確定風管標高。（2） 標高確定后，按風管所在空間的位置及周圍環境，確定風管 支、吊、托架形式。（3） 設置吊點：根據吊架形式布置吊點，膨脹螺栓法安裝吊桿與橫檔托架。（4） 支、吊架不得安裝在風口、閥門、檢查孔等處，以免妨礙操作。吊架不得直接吊在法蘭上。（5） 需要安裝的風管在地面連成一定的長度，然后采用吊裝的方法就位；也可以把風管一節一節地放在支架上逐節連接。一般安裝順序是先干管后支管。A、 UPS安裝完畢，由廠家專業人員調試，記錄各項指標，符合產品的各項要求。B、檢查配電柜、配電柜1、2接線正常，送電后有萬用表測量各相線的電壓，確保電壓正常，檢測服務器機柜的PDU插座為220AC。C、 新風機送電單機試運行，保證新風機正常運行。

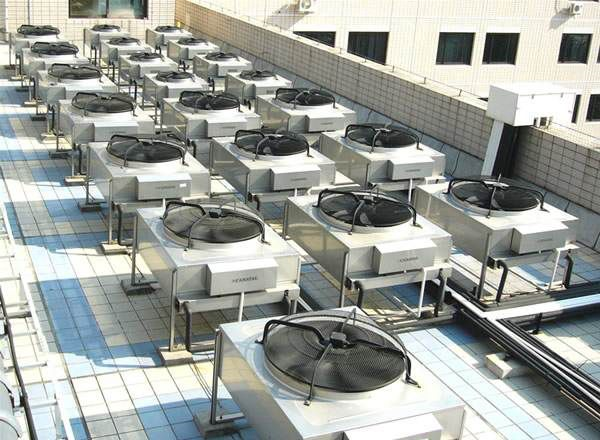

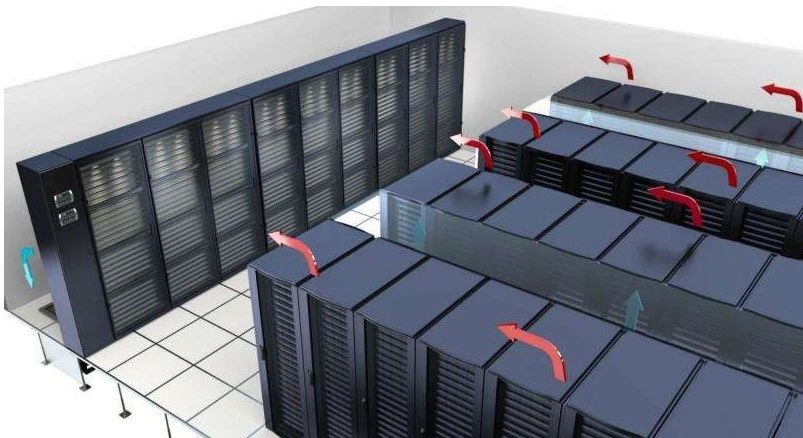

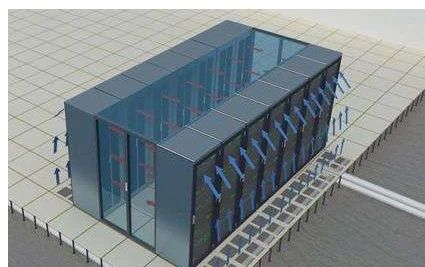

機房空調及新風系統
一、空調設備的基礎支架
采用L5O角鋼焊接制作，為了將來安裝抗靜電地板方便，支架與精密空調的固定面的支架周圍焊接L3O角鋼，以備安裝抗靜電地板方便。基礎支架的焊接必須牢固，防銹處理應滿足工藝要求。基礎支架與地面使用膨脹絲固定牢固，垂直度、水平度應滿足設備廠商的工藝要求。空調底座必須水平放置，底座與設備間需要放置 10mm 橡膠防震墊，降低設備運行時產生的震動與噪音。二、空調設備的進場驗收3、提交各類資格文件，如裝箱清單、產品合格證書、產品性能檢測報告、裝配圖紙、技術說明書等隨機文件。4、根據合同和設備裝箱清單辦理開箱檢查并形成文件。1)設備的型號、規格、性能和技術參數應該滿足設計要求。4)為避免設備搬運過程中的損傷，如果條件允許，建議在施工現場辦理開箱檢查。三、空調設備的搬運與就位2）設備進場前盡量避免拆卸設備的外包裝箱。3）采用吊裝的方式。如吊運前必須仔細核實設備的重量，吊運捆扎應穩固，主要承力點應該高于設備的重心，受力點不能造成機組底座扭曲和變形，吊索轉折的地方與設備接觸的部位，應該采用軟質材料作為襯墊。4）如采用室外施工電梯，應先核對運輸設備的荷載能力，確保滿足設備的重量;在運輸?shù)臅r候應對運輸設備采取保護措施，同時在空調設備的四個邊角和關鍵部位采用軟質材料作為襯墊。5）水平搬運與就位的過程中應保持設備的平衡，避免出現過大的傾斜。6）空調設備與基礎支架采用地腳螺栓固定，要求固定牢固并有防松動的措施。7）設備就位后打開設備，檢查空調機檢查機組零件是否和技術資料相符； 檢查連接冷媒銅管和蒸發器銅管是否有明顯的小孔、變形及氮?dú)獗呵闆r等現象；檢查其他零部件，如壓縮機、室內機組、加濕器等是否有因運輸而松動，或者遭遇野蠻裝卸而脫落或損壞；開箱后設備及附件是否有損壞、遺漏現象；搬運設備時須用柔軟物對設備提供適當?shù)谋Ｗo(hù)，以免碰撞損傷，如有問題及時解決。8）空調設備安裝的垂直度、水平度應滿足規范要求。室外機安裝在主樓九層樓頂，打兩個140mm的洞，加裝金屬防水套管，用于室外機與室內空調冷媒管的連接。兩臺室外機共用一個防水套管。四臺室外機使用膨脹絲的分別固定在如圖所示的四條水泥墩上。室內機與室外機之間制冷管道使用銅管連接。銅管焊接 ：銅管管材內壁安裝前人工清洗（包括毛刺） ，焊接完成后高壓氮?dú)獯迪矗缚谄交?nbsp;無焊瘤。管路附外墻或吊頂內安裝時：所有管路支撐架完備，符合強度要求。金屬支撐架與銅管管材表面無直接接觸，水平管路的坡度符合設計要求，利于回水。精密空調搬運到位后進行電源線及信號線的連接：B、信號線與電源線分開綁扎，綁扎間距應大于 150mm; C、室內外機之間電源線與信號線須用JDG金屬管加以保護及固定。精密空調的進水由九層樓板打洞到八層，沿八層頂部一直連接到八層衛生間的進水。精密空調的冷凝水與地漏的回水由九層樓板打洞連接到八層，排到主樓冷凝系統的八層冷凝水管中。1、管道打壓應以 0.5MPA 開始穩壓 10 分鐘后，無泄露壓力可進行 1.8MPA 恒壓保壓試驗， 保壓時間 12 至 24 小時，6h 的壓降不應超過 1％,溫差不大于 5℃時，前壓降應小于 0.18 MPA，其余時間應能保持壓力穩定；2、系統壓力試驗通過后，可以對系統抽真空，抽真空時間長短視真空泵大小及管路長短濕度大小而定。將系統抽真空，真空度達至 101Kpa。3、系統開機調試，由專業人員負責充注制冷劑氟利昂，調試設備。4、現場培訓：工程師負責對用戶進行現場培訓，培訓內容包括：介紹設備各關鍵部件；設備工作的原理；正確開關機；日常維護操作；一般報警故障處理等。a、冷媒銅管使用脫氧紫銅管外觀筆直、光亮；無油污和發烏、發黑等嚴重氧化現象； 無裂紋、無傷痕等缺陷；c、彎頭、直接頭端口管壁厚薄均勻一致；無毛邊、飛刺；d、保溫管外觀標識清晰,端口管壁厚薄均勻一致， 管壁柔軟， 彈性良好，無癟泡及起泡等缺陷；e、空調設備電源應采用銅芯線纜，并且必須是正規廠家的 RVVZ 阻燃電纜，電纜截面應滿足空調設備的滿負荷運行；f、電纜外護套無破損、無傷痕等缺陷；電纜芯線明亮光澤，具有紫銅色，無發烏、發黑等嚴重氧化現象。

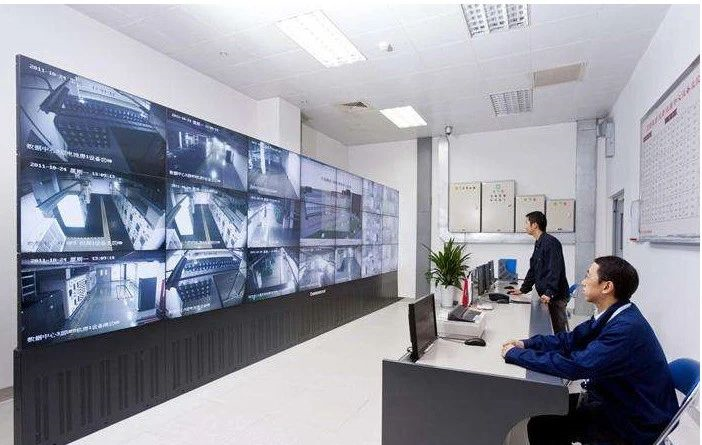

機房安保系統
1）攝像頭使用網線，使用RVV電源線；2）攝像頭配線在機房內 安裝要保持水平或垂直；4）攝像頭信號線不能與大功率電力線平行，更不能穿在同一個管內；如因環境有限，需要平行走線，則要遠離50cm以上；5）視頻控制器的交流電源應單獨走線，攝像頭不能與 信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電氣安裝標準。1) 在滿足監視目標視場范圍要求的條件下，其安裝高度：室內離地不宜低于2.5m。2) 攝像機及其配套裝置，如鏡頭、防護罩。3) 在強電磁干擾環境下，攝像機安裝應與地絕緣隔離。4) 信號線和電源線應分別引入，外露部分用軟管保護。1) 控制臺、機柜（架）安裝位置應符合設計要求，安裝應平穩牢固、便于操作維護。機柜（架）背面、側面離墻凈距離應符合維修要求。2) 所有控制、顯示、記錄等終端設備的安裝應平穩，便于操作。其中監視器（屏幕）應避免外來光直射，當不可避免時，應采取避光措施。3) 控制室內所有線纜應根據設備安裝位置設置電纜槽和進線孔，排列、捆扎整齊，編號，并有永久性標志。（1）電源線與信號線要分別穿管，且兩管長距離平行布置時應相距30cm以上；（2）交流220V電源由管理中心UPS統一供至各門禁點。（3）穿線時一定要做好標記，線的接頭一定要放在接線盒內。（5）電控鎖與控制器之間采用4芯電源線，鎖線與讀卡器線穿于同一根管中，則要求鎖線采用4芯屏蔽線。（7）安裝門磁報警開關時，門磁開關與控制器之間采用2芯電源線。門磁信號線可與鎖線共用一根線管。（8）控制器與電腦的聯網線（RS485總線方式），采用4芯屏蔽（9）TCP/IP主控器與分控器之間（RS485），采用4芯屏蔽線。（10）TCP/IP主控器與主控器及電腦之間，采用6類線。配線接好后，請用萬用表的電阻檔測試探頭的電源端①、②端子，確定沒有短路故障后方可接通電源進行調試。
機房動力環境監控系統

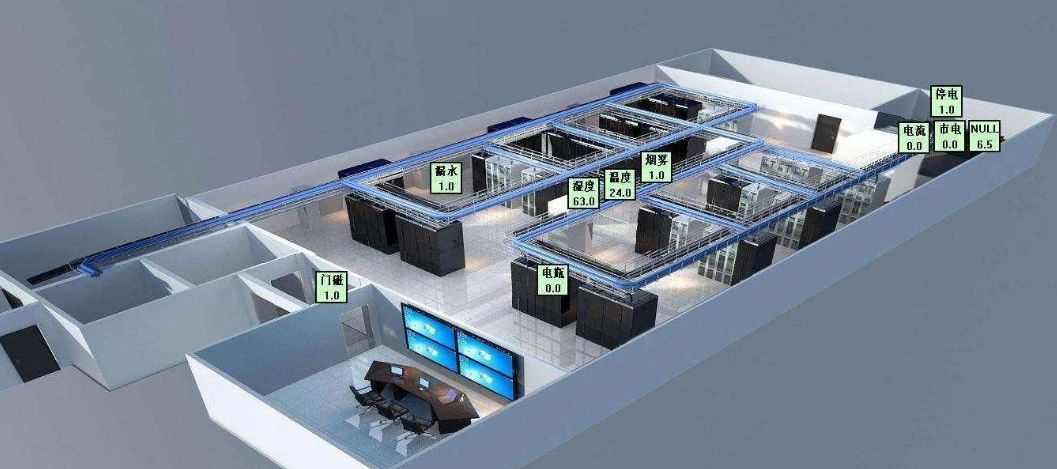

一、施工工藝流程：線纜敷設→各類傳感器、探頭、電量表等前端采集模塊安裝、接線→各類信號采集轉換模塊安裝→監控控制主機安裝→系統調試驗收培訓→竣工文檔整理。二、導線、電纜規定及穿線技術要求1）纜線布放前應核對規格、程式、路由及位置與設計規定相符。2）電纜敷設時應根據設計圖上各段線路的長度來選配電纜。避免電纜接續，當必須中途接續時應采用接插件。3）纜線在布放前兩端應貼有標簽，以表明起始和終端位置，標簽書寫應清晰、端正和正確。5）纜線的布放應平直，不得產生扭絞、打圈等現象，不應受到外力的擠壓和損傷。電纜的彎曲半徑應大于電纜直徑的15倍。6）電纜敷設完成后應用萬用表檢測電纜的屏蔽層與線芯是否絕緣， 線芯是否接地。在施工前，應對圖紙、現場情況、材料設備的到貨情況進行全面了解，具備條件時才可施工，施工中應做好隱蔽工程的施工驗收，并做好記錄。管線敷設時，建設單位應會同設計、施工單位對管線敷設質量進行隨工驗收，并填寫“隱蔽工程隨工驗收單”。施工時應配合相關專業。機房監控系統一般由前端探頭（溫濕度傳感器、漏水探頭、電量表）、信號采集轉換設備（智能設備通信轉換模塊、串口網橋、開關量采集模塊等）、控制主機、監控軟件平臺、報警系統等部分組成。1）溫濕度傳感器安裝在機房發熱設備比較密集的房頂位置，安裝應牢固，接好溫濕度電源線及信號線，用萬用表查網線是否完好及通斷；2）安裝漏水感應線探頭前要將地面打掃干凈，安裝漏水感應線要緊貼地面，在可能出現漏水的地方（如空調排水管等）密布感應線探頭，安裝漏水控制器及引出線，接漏水系統電源線及信號線，用萬用表查網線是否完好及通斷。3）數字電表安裝牢固，美觀，接線標準無誤。使用?2.5m㎡的電線，以及電線的顏色，采用國標點線。分清互感器正負，倍率，確定互感器一端接地良好。不能帶電作業，不能沒有通過甲方的同意私自斷開電源。事情做完注意清掃，清除工作中留下的雜物。4）信號采集轉換設備安裝注意電源24V不能接反正負，RS485線﹢﹣不能接反。輸入端COM1接入時232設備時使用RXD、TXD和 GND ， 3線制。干節點要接2根線，一根是DI0或DI15，另一根接GND,GND為16個DI信號共用。串口9針頭要焊牢固，C802串口RXD要與UPS設備的串口TXD相連，串口一端發另一端收，不能錯?，F(xiàn)場如果通信不上，可以把2、3腳反過來試一下。
機房KVM系統施工

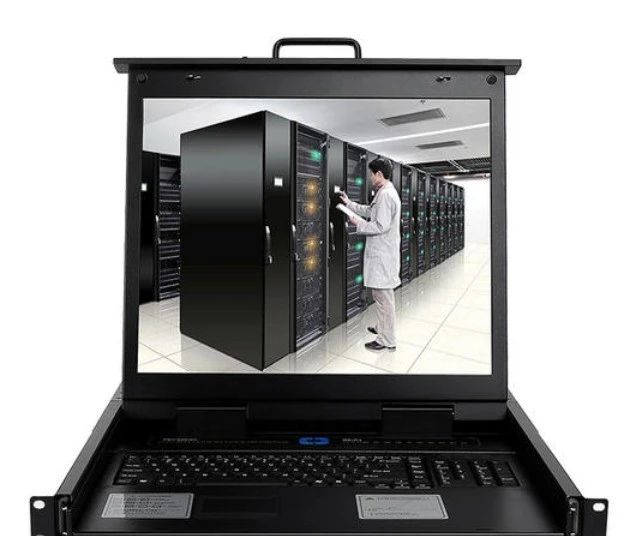

KVM施工安裝應由專門技術人員和工程師進行，客戶的技術和維護人員可觀察和輔助安裝，我方工程師亦會向客戶技術人員詳細解釋設備的結構、性能、安裝方法等。確認KVM在機柜中的安裝位置，設備的分布及每一個服務器點的落實。預裝設備：安裝上機架的腳架、電源連接等。KVM設備連接模塊采用網線進行連接，連接設備之間的網線采用直通線（568B的線序）點對點的進行布線，最常40米，網線可以走配線架，但不能進入交換機或路由器做延長，節點最好不要超過兩個避免信號損失。設備通電，設置IP地址，確認訪問的順利完成。第五階段：配合系統調試驗收階段。設備安裝完成后，讓用戶方進行訪問及管理調試。
機房工程調試
機房工程性能指標和功能特點要求嚴格，一般都是先單體設備或部件調試，而后局部或區域調試，最后整體調試。
機房工程竣工驗收
整個機房的驗收分為隱蔽工程、分項工程與竣工工程三個步驟進行。
布線安裝中的線管預埋、直埋電纜、接地及線纜的敷設等都屬于隱蔽工程，這些工程在下道工序施工前，應由建設單位代表（或監理人員）進行隱蔽工程檢查驗收，并認真辦好隱蔽工程驗收手續，納入技術檔案。在分項工程完工后，由業主同設計單位進行分項驗收；有些工程需申報當?shù)叵鄳?yīng)的主管部門進行驗收。竣工驗收是對整個機房工程的綜合性驗收。工程的驗收應以各行業相關的驗收的標準及規范進行驗收，其質量所達到的等級標準也應以各行業相關標準及規范來衡量。
