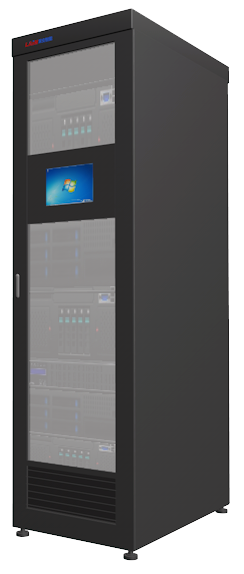

一、什么是智能一體化機柜

隨著大數據時代的到來，云計算、移動互聯和物聯網等產業蓬勃發展，數據中心規模不斷增大并呈現兩極化發展趨勢，末端的微型數據中心越來越多。而零星分布的微型數據中心因地理、環境、建筑等方面的差異，一直面臨著難以統一規劃、建設和運維管理的窘境，為業務的快速上線帶來了極大的挑戰。

開拓者”KITOZER”系列智能微型數據中心，將供配電、制冷、監控和布線等基礎架構設施悉數收納至一臺全封閉IT 機柜內，為小微型IT機房應用場景提供前所未有的優良工作環境和可靠保障平臺。支持單柜、單排等多種靈活部署方式。具有高密度與模塊化，高可靠性與可用性，靈活配置與快速部署，簡易安裝與綠色節能，完善智能監控等特點。據中心IT硬件設施的一體化設計是已經付諸實現的具體產品,即一體機（全稱“一體化機柜”）

KITOZER系列密閉智慧機柜是一款微型數據中心應用，以智慧終端為核心，內部集成了機房所必須的配電系統、制冷系統、消防系統、門禁系統、監控系統等基礎設施。KITOZER系列密閉智慧機柜以產品代替工程，安裝簡單快捷，即裝即用；并將機房與環境脫離，適應多種應用場景，使用靈活，經濟高效，安全可靠。

（1）、即裝即用，降低建設周期；

（2）、大幅降低建設成本；

（3）、提供實時遠程運行管控手段；

（4）、密閉防塵：整柜全密閉，有效隔離外界灰塵，為設備提供優質運行環境；

（5）、模塊化：監控模塊、制冷模塊、配電模塊及UPS模塊等機架式設計，安裝方便，配置靈活；

（6）、靈活擴容：支持1~16柜級聯擴容，根據負載容量配置空調，匹配更多應用場景需求；

（7）、快速部署：所有部件工廠預制作，現場僅需簡單接線即可，部署周期不超過1天；應急無憂：獨特設計循環風道，利用接在UPS電源上的空調內風機帶動循環，正常時逐層精確送風；異常時，積熱超過35℃時，自動打開風口，引入外界新風換熱；

（8）、智能管理、無人值守：標配智能管理系統，實時監視溫濕度、煙感、門磁及智能設備運行狀態，并可通過交互式語音、微信或網絡郵件等多種途徑告知管理員。

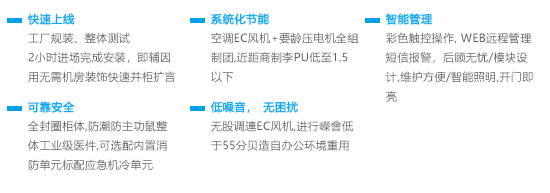

二、KITOZER(開拓者）智能一體化機柜優勢

（一）、更簡單

一體化設計，在機柜內集成UPS、電池、配電、空調、監控、布線、消防等產品，擺脫傳統的分項建設模式；模塊化設計，各部件接口統一。

（二）、更快捷

將傳統工程進行產品化設計，節約前期項目設計和現場安裝時間，一天內即可完成全部安裝工程，比傳統建設模式快2倍以上。

（三）、更安全

對各系統進行深度整合、工廠預驗證測試，相比現場自由施工建設更加規范、安全可靠；提供不同可靠等級的架構方案供選擇（N、N+1、2N）。

（四）、更低成本

設備占地面積最小僅0.7m2，降低機房面積需求，不需要裝修、地板等配套工程，降低基礎建設投入成本；高效UPS系統、變頻精密空調+全封閉冷熱。

（五）、更好管理

一站式售后服務能及時處理各類設備故障問題，省時省心；標配動環監控系統，提供各類報表和數據統計，可本地、遠程監控管理，更可多網點接入上層管理平臺統一監管，多樣化選擇支持。

（六）、防塵

　　微型智能機房最大優勢——封閉防塵。機房內部空氣能達到A級機房空氣潔凈度標準， IT設備故障率大幅度下降，生命周期延長1至2倍。

（七）、綠色——節能、省地、省人力

　　數控精密空調只對KITOZER封閉空間精確控溫，相比專用機房空調對整個房間控溫，其用于溫度調節的能耗大幅降低，比如：

　　傳統機房：面積15平米以內，4臺服務器，6臺交換機，1臺柜式空調（約2.15kw）。僅考慮空調制冷耗電量，壓縮機按65%的工作時間計算：月耗電為30*24*2.15*65%=1006.212kw·h。月耗電高達約1千度。

　　微型智能機房：相同數量IT設備的情況下，月耗電量僅約120度，節省耗電可達88%。傳統機房工程是以房間為單位，占用空間大；微型智能機房將重要機房元素高度集成到機柜平臺上，所占物理空間大大減少（1柜僅約1平米）。

　　KITOZER是無工程化產品，具有無人值守功能。我們為您提供安裝及維護服務，因此您可以節約專業人員的人力資源成本。

(八）、更智能化

　　KITOZER(開拓者）可以實現365天7X24小時無人值守，遠程監控以及智能人性化管理。最大限度降低IT部署及運維成本。

（九）更減噪

　　噪聲測試案例：將4臺機架式服務器、2臺交換機等設備放置在普通機柜里，測試室內噪聲大約為75dB；

　　相同IT設備放置在MICROOM中，測試噪聲下降到約50dB，噪聲強度減少了25 dB ，降噪約85%。

（十）更防輻射

　　電磁輻射不僅對IT設備造成干擾，還是人類健康的隱形“殺手”。 KITOZER可以最大限度的阻止電磁輻射外泄，為您提供綠色安全健康的辦公環境。

三、用戶價值

四、應用場景

適用于中小型機房（負載量≤8KW）；需監控管理、并柜級聯、模塊化搭建、分期部署的匯聚層中心機房。

1、金融網點、政府、教育、醫療、軍隊、交通、中小企業、商超零售等

2、無需專用小型機房（50平方以下，或寬度不夠機房）

3、主要針對負載：少量服務器、交換機、網關防火墻等核心設備。

4、主要適用區域：小微型機房建設、簡易機房改造、各網點機房、公檢法、高校、醫院、企業、醫院、市縣營業中心（金融、三大運營商等）。

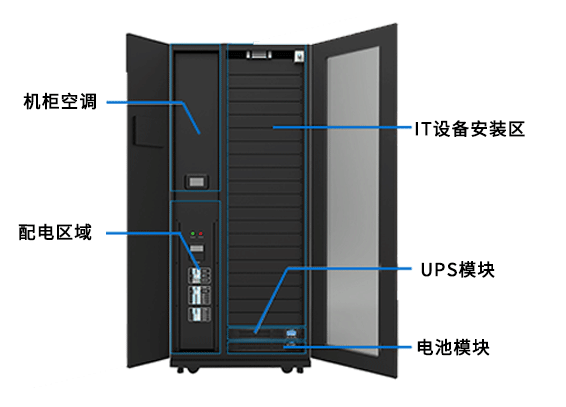

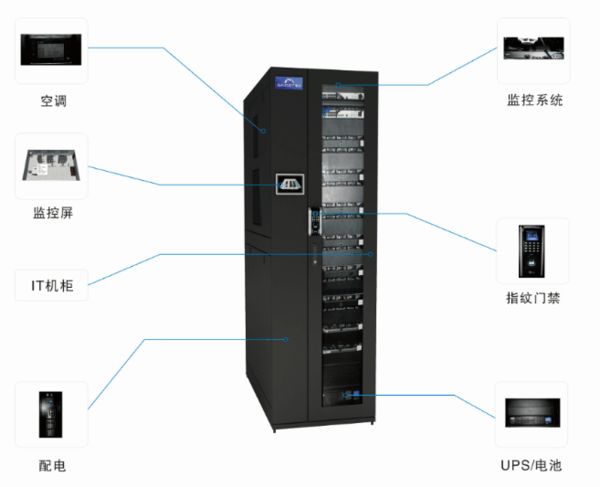

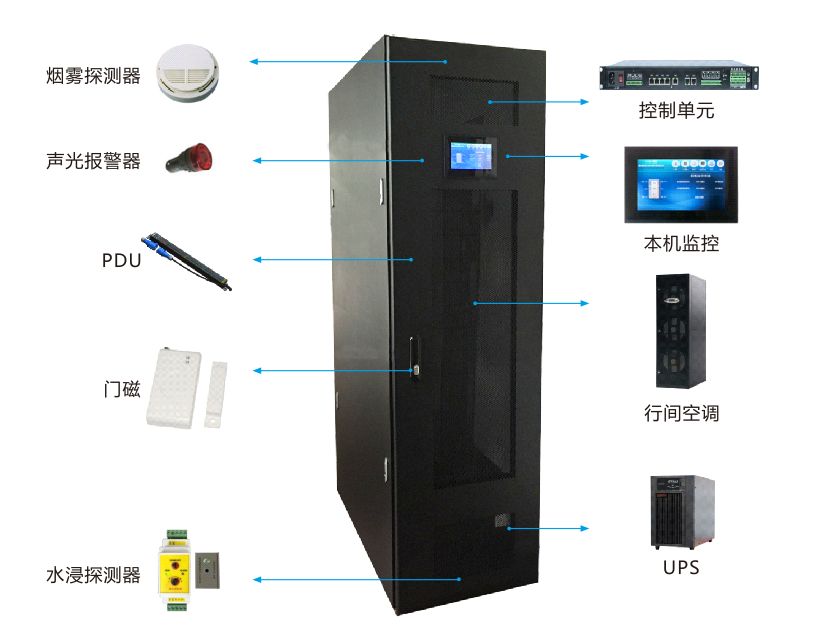

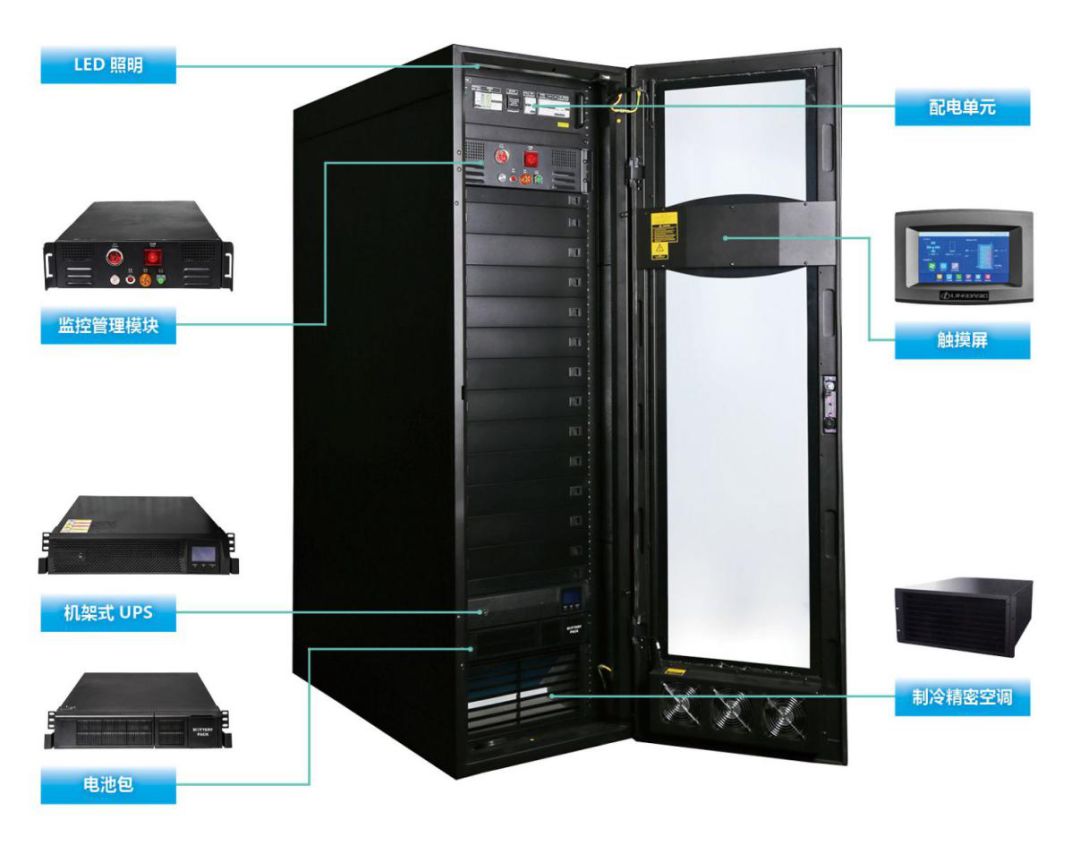

五、智能一體化機械柜組成部分（產品配置）

1、機柜精密空調（室外機、室內機、低溫保護件）

2、機架式配電箱（含直流及交流）

3、并機柜（機柜、理線柱、理線、密封條、接頭工業防水接頭）

4、并機件（拼機連接片、密封條、接頭工業防水接頭）

5、機架式UPS

6、機架式電池包或鉛酸免維護蓄電池

7、動環系統（動環主機、觸摸屏、煙感溫感、溫濕度、指紋門禁、空調漏水、UPS監控、電量儀、磁力鎖、智能分析攝像機等）

8、照明系統（T5藍光LED燈管、燈光聯動門禁）

9、交流PDU(智能PDU)

10、消防系統（煙感溫感、七氟丙烷等）

11、其它部分（交換機、路由器、服務器、防火墻等）

12、模塊產品占用面積：0.6-1平方米，前后維護各預留600mm空間，左右預留600mm空間

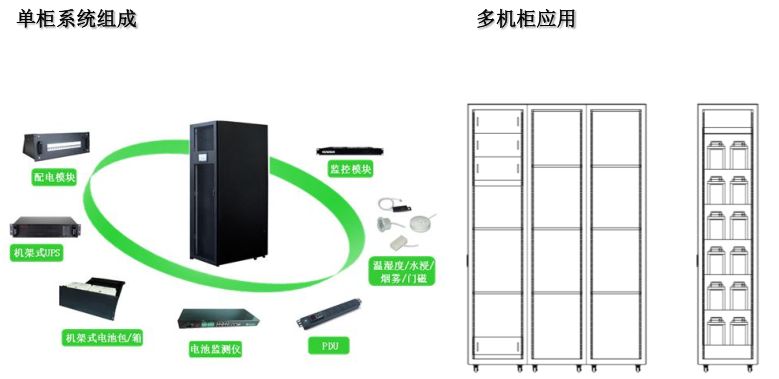

六、智能一體化機柜（MDC)分類

1、一聯單排一體化機柜（一聯單排機柜冷通道系統）

2、多聯單排一體化機柜（多聯單排機柜冷通道系統）

3、雙排機柜冷通道系統（雙排微模塊密封機房）

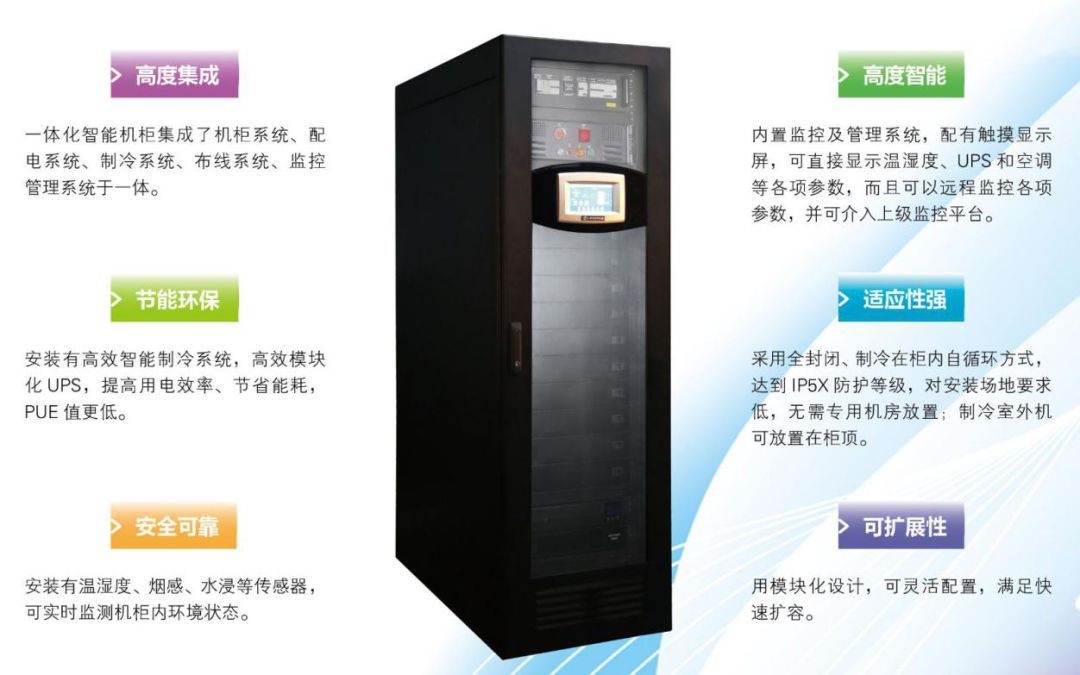

七、智能一體化機柜系統特點

KITOZER所提供的智能一體化機柜產品可根據網點個性化的需求，選擇性的搭建，以構建適合自身發展需要的實用性系統，具有以下特點：

（1）、高效節能：高效供電，近端制冷，冷熱密閉隔離，消除局部熱點，PUE將至1.5以下。

（2）、模塊化：配電模塊+UPS模塊+電池模塊+空調，按需擴容。

（3）、快速部署：組件預裝，進場即用。不需要裝修、地板等配套工程。一站到底，不需工程勘測，即插即用。

（4）、支持環境與能源管理，持續優化運營模式，PUE最優。

（5）、聯網管理：支持網絡化管理，組成平行或多層級網絡。

（6）、標準機柜：滿足EIA-310-D標準機柜,快速安裝。

（7）、簡化運維：15寸超大屏，可視化圖像界面操作。可通過網絡進行遠程監控、界面簡單、非專業人員可以輕松操作。

（8）、環境要求低：無需裝修，地板等專業機房的配套工程，可在各種環境下實現部署使用。

（9）、靈活擴容：可實現后期自定義式的無縫擴展

（10）、一體化集成機柜、配電、UPS、電池、空調、監控及現場管理系統等。

（11）、材料表面處理：優質冷軋鋼板、脫脂、酸洗、磷化、靜電噴塑、黑顏色。

（12）、防護等級：IP20

（13）、標準：符合ANSI/EIA RS-310-D,IEC 297-2, DIN41491;PART 1,DIN41494;PART 7,GB/T3047.2-92標準，兼容ETSI標準;

（14）、全密閉可級聯：全密閉設計，支持1~16柜級聯擴容并柜。

（15）、應急無憂：專利循環風道設計，支持內外循環間切換，智能溫控、保障有效。

（16）、配件豐富：9/10英寸液晶屏、移動平板、一體化電子鎖、藍光燈條等。

（17）、靈活擴容：支持1~16柜級聯擴容，根據負載容量配置空調，匹配更多應用場景需求；

（18）、制冷匹配靈活：根據不同應用場景需要，自適應3.5KW、6.5KW或12.5KW機架式精密空調，匹配負載熱量。

（19）、交互式語音控制：故障時可語音撥號告警；被叫時，管理員可遠程修改參數閾值，或增減管理員。

八、智能一體化機柜系統功能

（1）、配電系統、UPS系統、監控系統集成；

（2）、單套系統配置彩色觸摸屏，可本地顯示所有系統參數、監控信息以及告警記錄等。

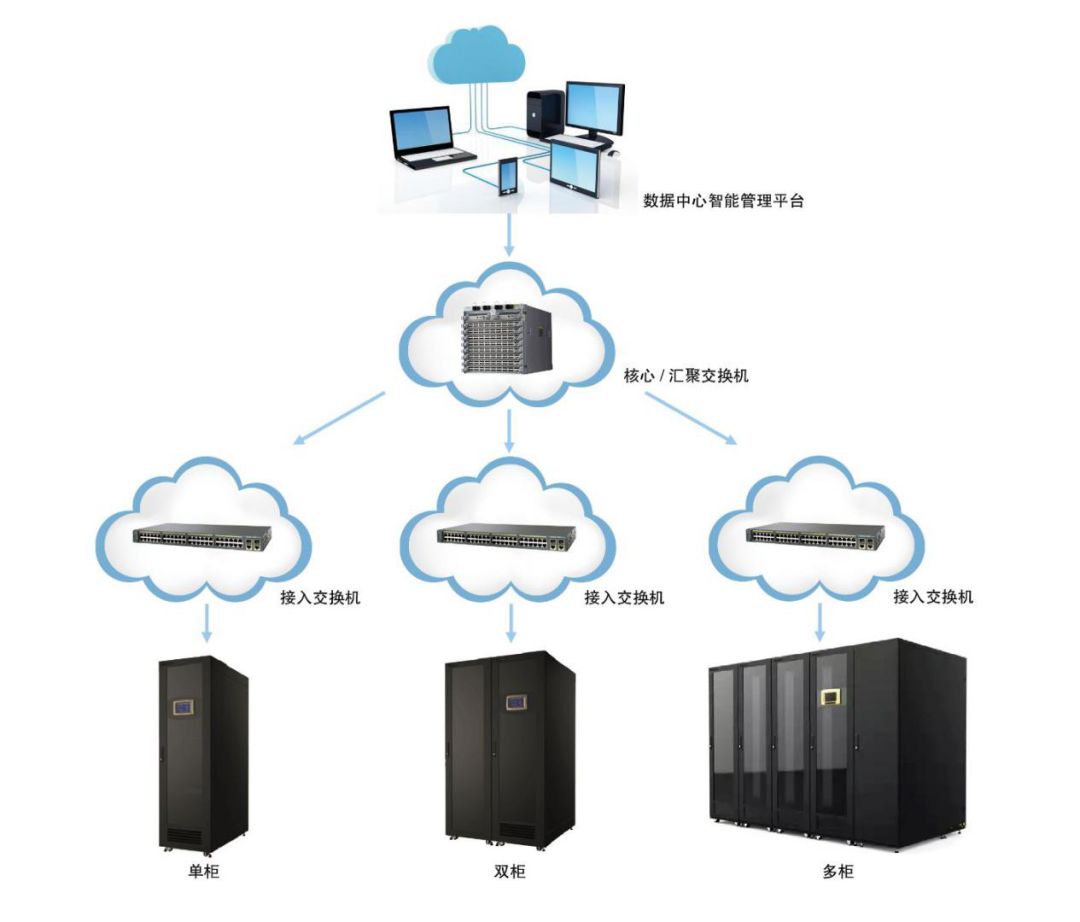

（3）、聯網監控管理，可接入第三方監控系統或KITOZER監控系統，實現遠程瀏覽監控管理。

（4）、系統一體化功能

一體化機柜將數據中心基礎設施產品進行深度整合，包含UPS、配電、制冷、機柜、消防等多個子系統，通過監控系統對全部系統實現統籌管理，簡化設計和建設流程。

（5）、高可用功能

可靠的UPS電源配電系統，不斷為IT設備保駕護航，同時配置了精密制冷系統，保障IT設備運行環境，搭配動環監控系統實時監控設備工作狀態。一體化機柜采用全密封設計，能應用在多種惡劣室內環境中，無需單獨設置機房。

（6）、IT一體化功能

概括的說,就是借鑒刀片服務器、模塊化核心交換機、模塊化防火墻等產品的設計理念,將網絡系統、主機系統、存儲系統、安全系統等系統進行高度集成和整合,并“放入”一臺一體化機柜,統一進行管理、供電和散熱。

（7）、實時監測和控制機柜設備艙內溫濕度狀況，為柜內設備提供一個良好的運行環境；

（8）、機柜專用機柜工業空調制冷，IP54無凝水設計，最大連續工作時間12萬小時；

（9）、半導體發熱陶瓷加熱，PTC熱敏電阻恒溫發熱，確保安全升溫；

（10）、雙層隔熱式壁板及柜門設計，有效降低柜體導熱系數，減少恒溫所需能耗；

（11）、集成電子門禁系統，具備相應權限的工作人員可以憑IC卡或密碼打開柜門；

（12）、根據實際應用需求可以選配煙霧監測、供電監測、柜內照明、互聯網遠程監控、手機短信息報警等功能。

（13）、智能調溫：當柜內溫度高出正常值時機柜自動啟動風扇進行排熱；

（14）、供電監測：監測機柜供電狀況，并實時顯示電流和電壓值；

（15）、電子門禁：具備操作權限的管理人員可以使用IC卡或輸入正確的密碼打開柜門；

（16）、LED照明：柜內光線較暗時開啟，方便操作和維護柜內設備；

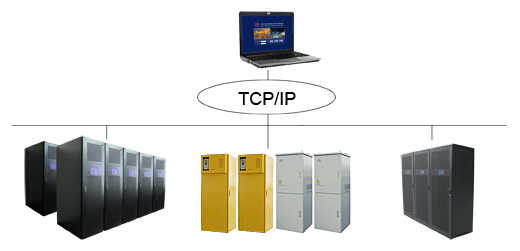

（17）、遠程集中管控：安裝在不同位置的幾臺至數百臺機柜的環境與動力系統參數可以通過網絡集中顯示在一臺遠程計算機上；

（18）、日志報告系統：自動記錄用戶對機柜進行的開關門動作及設置參數等操作。

（19）、其它功能：用戶還可以根據實際需求訂制具有煙霧探測、水浸監測、震動監測、視頻監測、以及短信息報警等功能的智能機柜。

九、智能一體化機柜解決應用

KITOZER一體化機柜解決方案，是專為銀行網點、廣電網點、中小企業等有快速建設、快速升級微小型數據中心需求的客戶而定制的基礎設施建設一體化解決方案。該方案可為用戶提供快速構建或改造適合本部所需的數據中心基礎設施，可滿足用戶網點快速新增、改造的信息化建設需求。

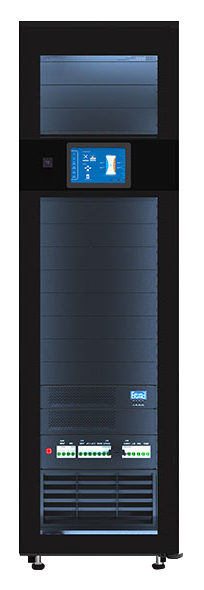

十、單柜數據中心（小型MDC模塊化數據中心解決方案)

（一）、產品特點

1、高效節能：高效供電，近端制冷，冷熱密閉隔離，消除局部熱點，PUE將至1.5以下。

2、快速部署：組件預裝，進場即用。不需要裝修、地板等配套工程、無需安裝空調室外機、僅需一條市電進線即可使用。

3、簡化運維：10寸超大屏，可視化圖像界面操作。可通過網絡進行遠程監控、界面簡單、非專業人員可以輕松操作。

4、環境要求低：無需裝修，地板等專業機房的配套工程，可在各種環境下實現部署使用。

5、靈活擴容：可實現后期自定義式的無縫擴展。

（二）、產品配置

1、含1臺19英寸42U機柜，單機柜功率3KVA

2、1臺機架式3KVA UPS及延時電池組（電池包）；

3、1臺機架式配電單元

4、1套環境監控系統

5、模塊產品占用面積：0.6平方米，前后維護各預留120mm空間，左右預留600mm空間

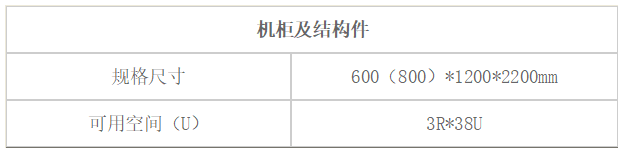

（三）、設備配置

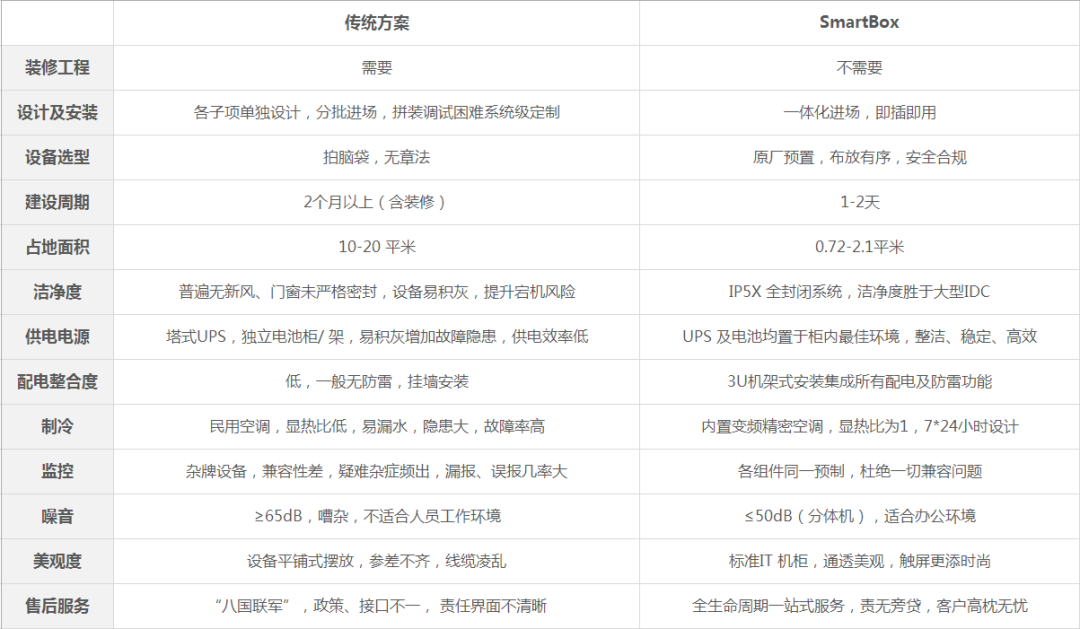

與傳統解決方案的對比

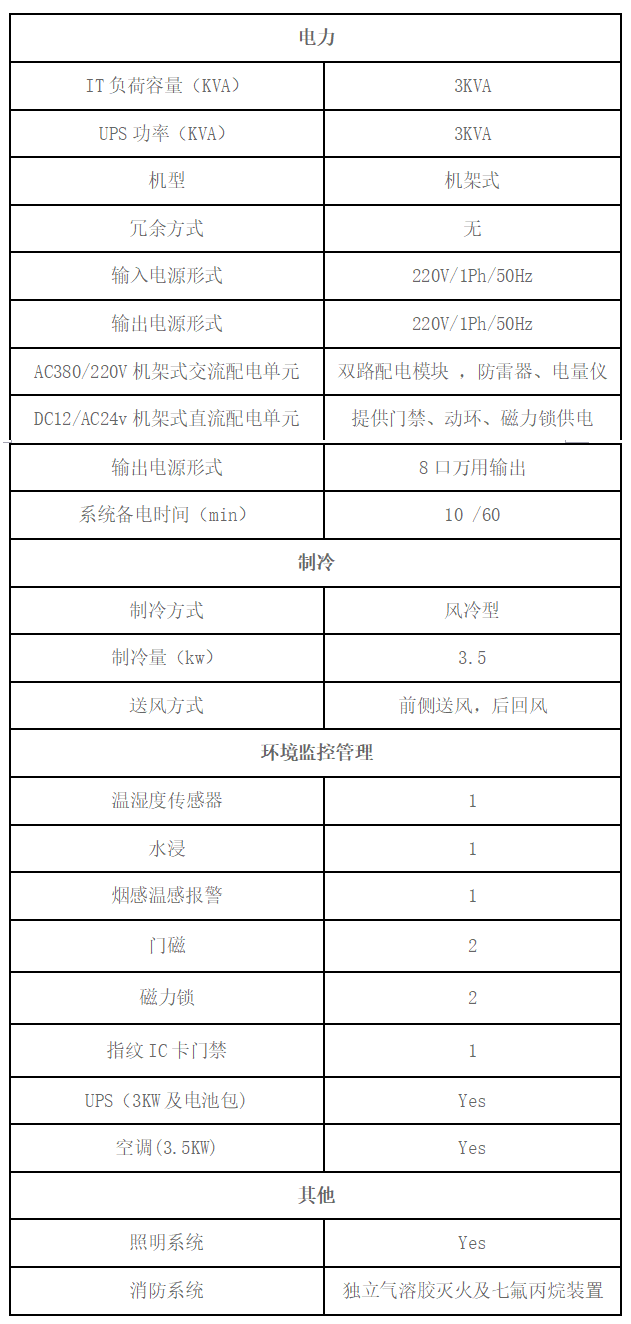

技術參數

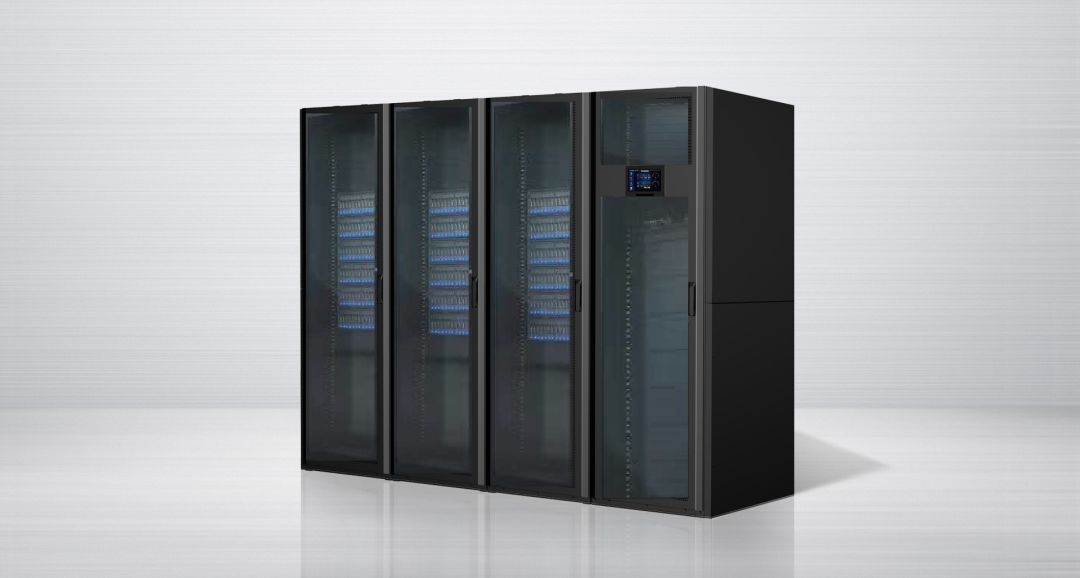

十一、聯柜數據中心（中型MDC模塊化數據中心解決方案）

（一）、產品特點

1、產品化：高集成KITOZER設計，集成機柜、制冷、供配電、管理等子系統

2、快速部署：單列，密閉/開放冷熱通道多種部署

3、高密度：單柜功率支持最高可達6KVA

4、水平送風：機柜制冷方式

5、產品模塊化：采用高效率機架式UPS與配電單元

6、綠色節能：PUE<1.5

（二）、適用場景

1、適用于20m2左右數據中心

2、廣泛應用于互聯網、運營商、政企、教育、醫療、金融等所有行業或分支機構的數據中心

（三）、產品配置

1、含2-7臺19英寸42U機柜及冷熱通道組件，單機柜功率5KVA;2臺12.5KW風冷列間空調

2、1臺機架式20KVA UPS及延時電池組；1臺機架式配電單元

3、1套環境監控系統

4、模塊產品占用面積：4.32平方米，前后維護各預留1200mm空間，左右預留600mm空間，1T4 MDC標準使用空間15.6平方米

5、模塊產品高度2300mm,維護高度預留300mm，標準高度空間2600mm。

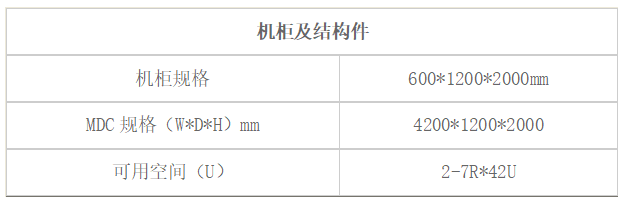

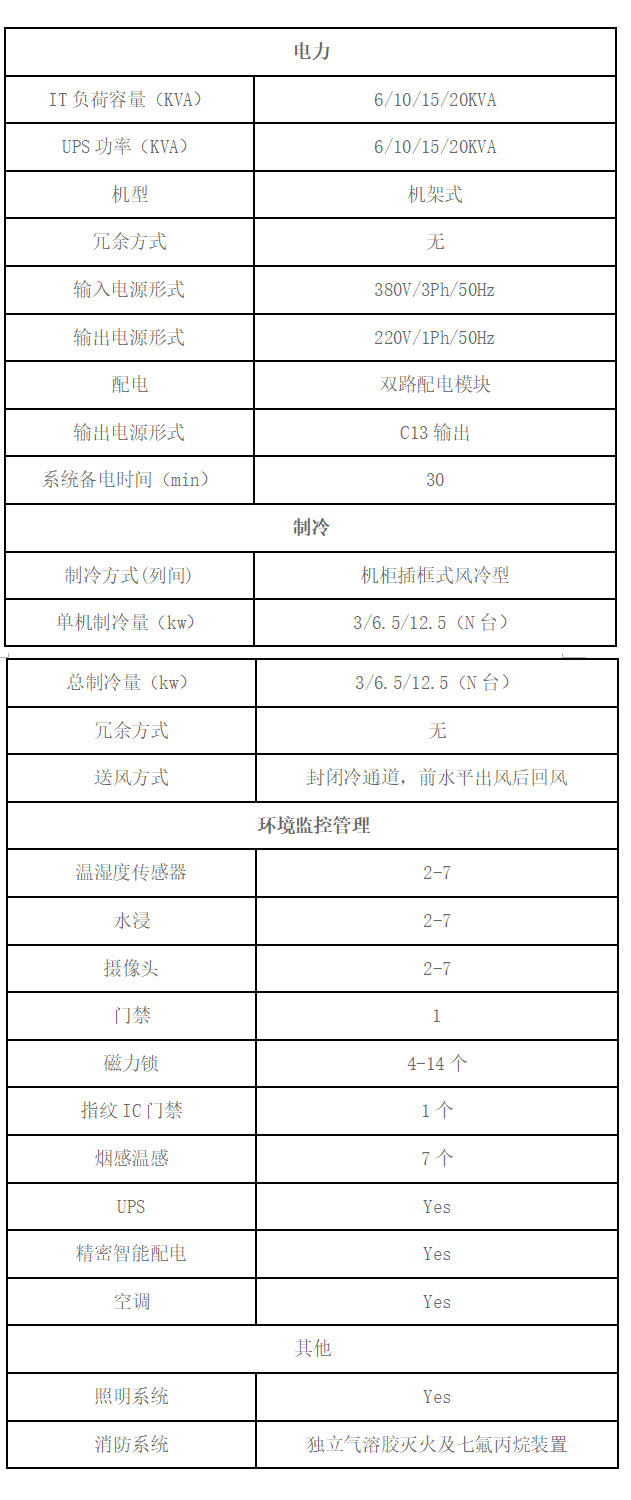

(四）、設備配置

與傳統方案相比：

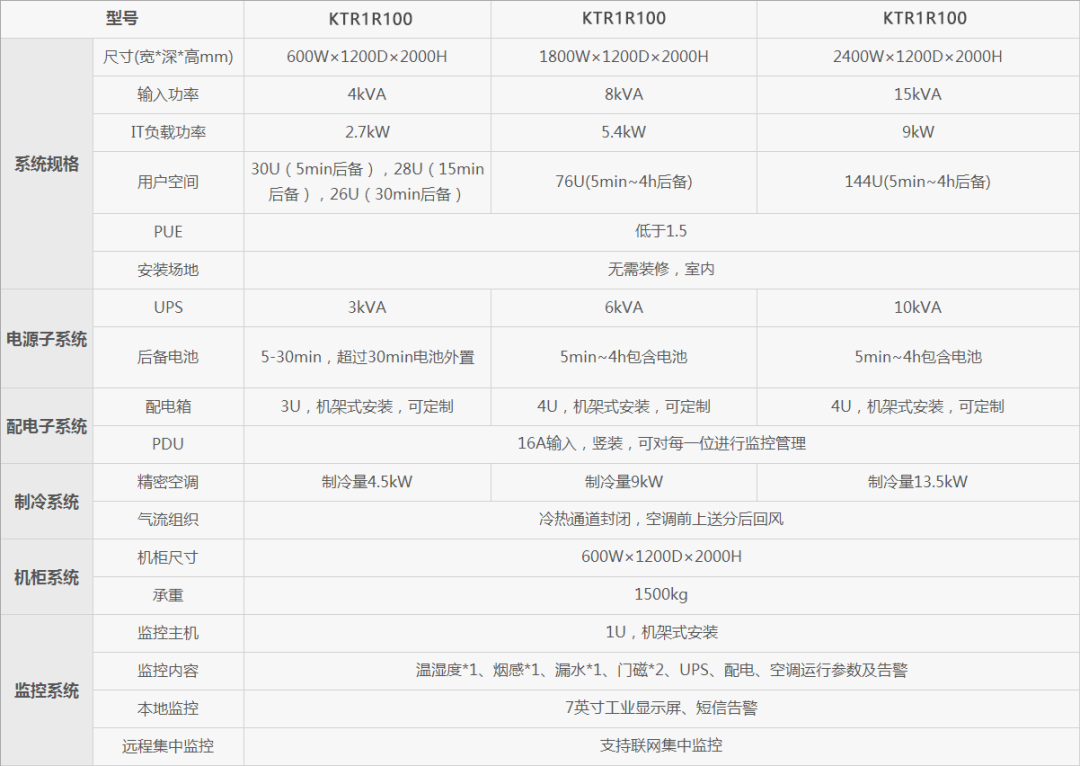

十二、一體化機柜產品規格

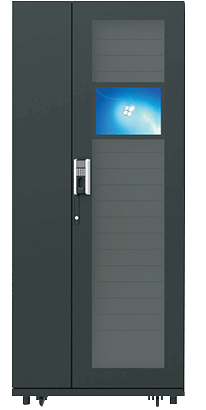

（一）、單聯一體化機柜產品規格服務支持

●開拓者憑借在數據中心行業的豐富經驗和技術沉淀, 適時推出機柜式微型數據中心解決方案，將微型數據中心基礎設施整體產品化，深度整合UPS電源、配電、制冷、門禁、照明、防雷、監控、機柜、布線、消防、應急通風等系統為一一體為IT設備提供安全可靠的運行支撐，實現數據中心一站式部署和運營管理,打造機柜式一體化微型數據中心。

●產品應用:

營業網點(電信、金融、能源、廣電、零售...... )小型企業大型企業，政府、教育、醫療的分支機構，云計算邊緣數據中心

（二）、單聯一體化機柜產品規格服務支持

●產品型號1: 1PKTR89SD

●UPS容量: 6KVA 220V輸入，220V輸出(可選配3K.10K)

●電池規格: 16只12V 7AH電池(選配電池包數量)

●備用時間: 10分鐘(可選配)

●空調容量: 3KW

●室外機組: 無，配置導風管道

●配電配置: 輸入、輸出、防雷、UPS旁路、電量儀、指示燈

●應急排風: 2個排風組件，安裝于機柜前后外頂部機柜照明: LED燈照明安裝于機柜前后內頂部

●理線柱: 機柜后部兩側各一- 條

●PDU數量: 16A 8位國標2個橫排安裝于機柜后面立柱0機柜消防:氣溶膠與七氟丙烷懸掛式4KG裝可選

●環境監控: 空調、UPS、溫濕度、門禁、煙感

●監控顯示:15寸液晶觸摸一體機

●門禁主機: 密碼、指紋、IC卡(選配)

機柜尺寸: 870x1200x2000 (寬*深*高mm)可供IT設備使用空間:38U

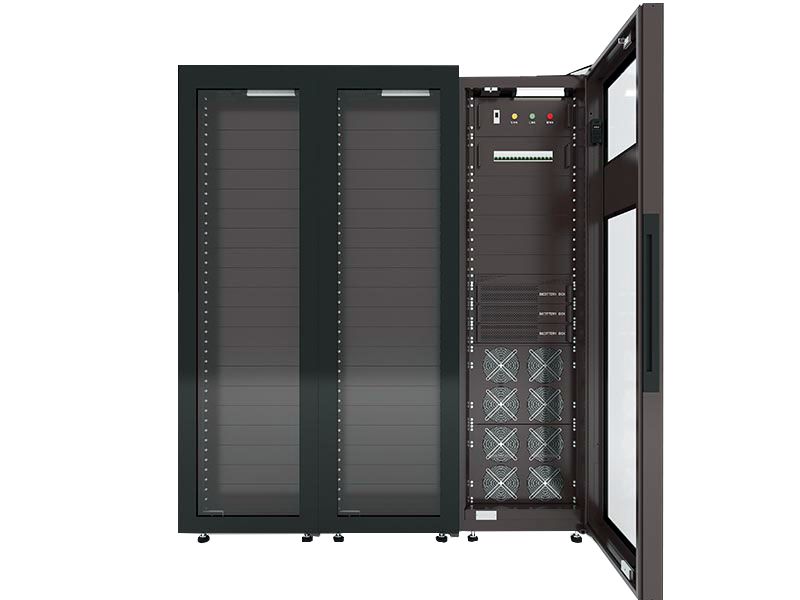

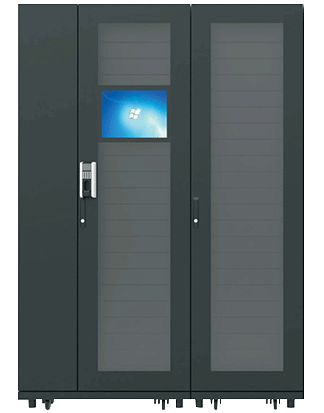

（三）、兩聯一體化機柜產品規格服務支持

●產品型號2:2P KTR45SD

●UPS容量; 10KVA 220V輸入, 220V輸出

●電池規格: 16只12V9AH電池(選配電池包數量)

●備用時間: 10分鐘(可選配)

●空調容量: 3KW (可選3KW X 2=6KW)

●室外機組: 無，配置導風管道

●配電配置: 輸入、輸出、防雷、UPS旁路、電量儀、指示燈

●應急排風: 4個排風組件，安裝于機柜前后外頂部

●機柜照明: LED燈照明安裝于機柜前后內頂部

●理線柱:機柜后部兩側各一條

●PDU數量: 16A 8位國標4個橫排安裝于機柜后面立柱

●機柜消防:氣溶膠與七氟丙烷懸掛式6KG裝可選

●環境監控: 空調、UPS、溫濕度、門禁、煙感

●監控顯示: 15寸液晶觸摸--體機

●門禁主機: 密碼、指紋、IC卡(選配)

●機柜尺寸: ( 870+600) x1200x2000 ( 寬*深*高 mm )

●可供IT設備使用空間: 38U+42U

（三）、三聯一體化機柜產品規格服務支持

●產品型號3:3P KTR6SD

●UPS容量: 1 OKW 220V輸入，220V輸出(可選配20KVA)

●電池規格: 16只12V9AH電池(選配電池包數量)

●備用時間: 10分鐘(可選配)

●空調容量: 3KW X 2臺

●室外機組: 無，配置導風管道

●配電配置: 輸入、輸出、防雷、UPS旁路、電量儀、指示燈

●應急排風: 6個排風組件，安裝于機柜前后外頂部

●機柜照明: LED燈照明安裝于機柜前后內頂部

●理線柱:機柜后部兩側各- - 條

●PDU數量: 16A 8位國標6個橫排安裝于機柜后面立柱

●機柜消防;氣溶膠與七氟丙烷懸掛式8KG裝可選

●環境監控: 空調、UPS、溫濕度、門禁、煙感

●監控顯示: 15寸液晶觸摸--體機

●門禁主機: 密碼、指紋、IC卡(選配)

●機柜尺寸: ( 870+600+600) x1200x2000 (寬*深*高mm)

●可供IT設備使用空間: 32U+42U+42U

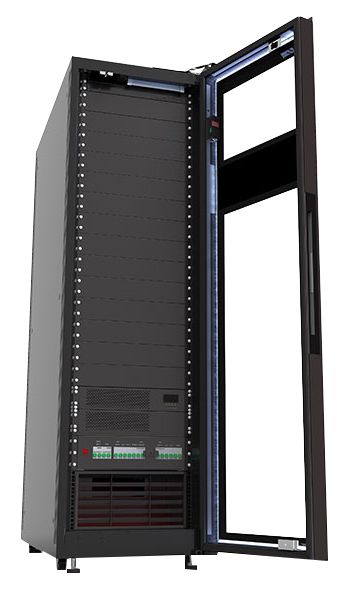

十三、一體化機柜結構特點

（一）、主體結構

KITOZER系列機柜主體結構選材為承載能力強、耐腐蝕、易導電的優質九折型，柜門和側板采用優質冷扎鋼板精工制作。機柜整體由水平的AMADA數控生產線精工制作，規格精確，做工精致。

機柜所有結構部件均經過脫脂、酸洗、防銹磷化、磷酸鹽防腐蝕預處理，再用獨特的靜電噴塑工藝進行表面噴涂。耐酸堿、防繡蝕、抗靜電，不脫落，觀感和觸感都非常好，彰顯檔次。

(二）、機架

機柜內部依據EIA-310-D標準設計制作，符合標準19英寸機架規格，和44.45mmU單元規格，通用性強。

（三）、柜門

柜門采用1.5mm優質冷軋鋼板制作，前門單后，后門雙開。柜門布滿六棱形通風網孔，通風率達75%以上。

（四）、底部支撐

機柜出廠時預裝四只萬向承重腳輪和四只調平支腳，機柜在搬運和移動途中可以向調平支腳升高，腳輪著地，方便推動。機柜擺放到位后可以降低調平支腳，懸空腳輪，達到穩固和調平機柜的目的。

（五）、通風散熱

機柜有完善的通風散熱設計，冷風可以從柜底進風窗、正面網孔、及后面網孔區進入柜內，再從頂部將柜內熱空氣帶出。

（六）、可選配件

可選配件包括：固定式設備托盤，推拉式鍵盤托盤，L型托架，理線槽，PDU電源分配單元等，可以滿足各類安裝和使用需求。

（七）機柜規格參數

（1）、常規外形尺寸（高×寬×深，單位：mm）：2000×600×1200；

（2）、機架規格：標準19英寸，42U；

（3）、U單元：44.45mm/U；

（4）、材質：九折型材，冷軋鋼板；

（5）、托盤：底通風型固定托盤，承重150KG；

（6）、滑動托盤：由支架、滑軌和托盤組成；

（7）、柜門：鋼質門，通風率75%。前門單開，后門雙開，帶門禁系統；

（8）、側板：整體側板，可拆裝；

（9）、散熱設備：置頂式風機單元，4風機，智能工作；

（10）、穿線孔：頂部和底部穿線，穿線窗大小可調；

（11）、底部支撐：升降式調平支腳和萬向承重腳輪；

（12）、PDU：16A/250VAC/50～60Hz，2米2.5mm2線纜，GB1002/16A插頭，8位10A通用型插口；

（13）、載重：1000Kg（靜載）；

（14）、防護等級：IP20。

十四、設備技術參數

（一）機柜及組件系統

（1）、整體深度≤1200mm

（2）、服務器機柜（寬×高）單柜尺寸：800/600*1200*2000（含冷熱通道）

（3）、網絡柜（寬×高）單柜尺寸：800/600*1200*2000（含冷熱通道）

（4）、材質高強度A級優質碳素冷軋鋼板和鍍鋅板

（5）、機柜靜態承載能力≥1600kg

（6）、密閉通道門（玻璃門配置）:前門單開玻璃門，后門雙開密封鋼板門，冷通道及熱通道分別封閉，確保隔熱，防止凝露。

（7）、走線設計:模塊輸入電纜支持上進線，模塊內部電纜支持上走線。可選配上走線架，用于強、弱電線纜走線，進出線孔采用毛刷設計。

（8）、機柜側板，并柜左右側安裝側板。

（9）、并柜：機柜采用專用的機柜并柜連接件，應支持無需拆卸機柜門情況下實現機柜并柜功能。

（10）、機柜門:前門單開，后門雙開，網孔門通風率不小于70%。機柜的前門、后門及側板均可鎖定，用提供的專用鑰匙打開（或采用指紋IC卡門禁打開）。前后門開啟角度不小于120°。前后門板采用摳手，可方便拆卸和安裝

（11）、調平支腳

機柜采用不小于直徑為40mm調平支腳調節機柜的水平度，可支持調節高度范圍為：10～55mm。

（12）、滾輪

機柜采用四個萬向滾輪，單個滾輪動態承重不小于350kg,靜態承載不小于500kg。

（13）、其它:

A 、亞光細砂紋，600*1200*2000,42U, 標準19"柜體；

B、前門單開玻璃門含環控屏盒，后門雙開鐵板門，前后門配接地線三條；

C、四塊前后側蓋板；

D、含頂底板(帶密封毛刷)、彈開器、磁鐵（電磁鎖）、彈簧、鉸鏈、密封條、保溫棉、螺栓（外六角）、塑料堵頭、4個支腳、4個腳輪等。

（二）機房空調制冷系統（3.5KW/6.5KW/12.5KW)

（1）、內機安裝方式：機架式安裝，3.5kw不大于5U,6.5kw不大于8U,6.5kw不大于10U

（2）、制冷量：風冷空調，單臺制冷量3.5kW,單臺制冷量6.5kW,單臺制冷量12.5kW

（3）、制冷量調節范圍：25%~100%

（4）、壓縮機：流變頻制冷

（5）、風機：EC風機

（6）、電源制式：220V/1Ph,50Hz

（7）、送風方式：水平送風

（8）、空調風量：空調風量不小于1500m^3/h

（9）、制冷劑：R410A環保制冷劑，制冷劑預充注

（10）、外機安裝方式：落地或掛墻

（11）、無凝露設計

（12）、冷凝水排水：冷凝水排水泵，兼容上下排水

（13）、走管方式：支持上走管或下走管，空調內外機接口管路免焊接設計

（14）、應急散熱方式

空調故障或斷電的情況下，通過強制彈開前、后門的方式進行應急通風，同時UPS給空調風機供電，使風機不間斷運行，為IT設備散熱。

（15）、低溫組件：室外溫度-25℃。

（三）、機架式配電單元

（1）、3U高度機架式配電箱；

（2）、市電輸入：1*63A/2P或1*63A/4P

（3）、UPS輸出：1*32A/2P或1*32A/3P

（4）、UPS輸入：1*32A/2P或1*32A/3P

（5）、UPS輸出支路分開關：4*32A/1P（1路動環電源，2路PDU，1路備用）

（6）、市電配電開關：1*32A/2P(空調內機），1*20A/2P(空調外機），1*20A/1P(照明）

（7）、內置開關電源 12V 100W，采用零線排。

（8）、配置電源電壓電流監測，支持PUE精確計算；帶RS485接口，可與動環通信。

（9）、空開須采用知名品牌，正泰、施耐德，ABB等主流品牌；

（10）、配電箱后板采用接線端子接線，而且有后蓋（方便過3c)

（11）、防雷器：配電箱配置電源防雷器（浪涌保護器/電涌保護器/過電壓抑制器）,其泄放電流能力根據招標要求，響應時間25ns，殘壓≤1.2kV(C級)，防雷器配置前端斷路器保護。CLASSII/C級，8/20μs，防雷模塊具有遙信功能，防雷器失效可遠程監控

（12）、交流配電模塊：包含UPS輸入、UPS輸出、UPS維修旁路開關、防雷保護開關,配電盒均模塊化設計.

（13）、直流配電模塊：包含動環DC12供電輸出、門禁DC12供電輸出、門禁鎖電源供電輸出、攝像機DC12V電源供電輸出、消防聯動AD24V電源輸出、配電盒均模塊化設計.

（四）、機架式UPS（帶鉛酸免維護蓄電池)）

（1）、整體要求：機架式UPS主機、100AH鉛酸免維護蓄電池（排放機柜下方，做承重隔板）、配電盒均模塊化設計，機架安裝便于維護

（2）、UPS類型：容量 100kVA，三進三出或單進單出

（3）、UPS輸入電壓范圍：容量≤***kVA，單相110~288V AC

容量≥20kVA，三相207V AC～476V AC

（4）、UPS容量：3/6/10/15/20kVA

（5）、UPS并機配置：支持最多3臺并機

（6）、UPS輸入功率因數：≥0.99

（7）、輸入頻率范圍：40～70Hz

（8）、UPS輸出功率因數:不低于0.9

（9）、電池:鉛酸免維護蓄電池。電壓：12V、容量：100（Ah)，后備10-60分鐘，16-40節/組，配置1-2組。恒功率放電-WATTS PER CELL @25℃。截止放電電壓1.7v。

（10）、電池節數：32～40節自由設置。

（11）、其他：直流啟動，開機自診斷功能

（11）、UPS效率：主路模式≥92%；ECO模式≥98%。

（13）、UPS過載能力：≤110%的額定負載時，可持續10-60min，≤125%的額定負載時，可持續10-60min，≤150%的額定負載時，可持續1min

＞150%的額定負載時，立即關機

（14）、通訊接口：RS232/RS485、SNMP

（五）、機架式UPS（帶電池包)

（1）、整體要求：各配電單元：UPS、7AH/9AH電池包（可選）、機架安裝便于維護

（2）、UPS類型：容量 3kVA/6KVA/10KVA，單進單出

（3）、輸入方式：L、N、PE

（4）、輸入電壓：110VAC~288VAC，176VAC~288VAC范圍內可帶滿載。

（5）、輸入最大電流：16A

（6）、整機效率：90%

（7）、電池電壓：96VDC

（8）、通訊接口：RS232/RS485、SNMP

（9）、運行環境溫度：0℃～40℃

（六）、機架式電池包

3U機箱，內置2組KITOZER電池，每組8節7Ah/9Ah電池，每組電池電壓96V，內置開關（32A/2P）線纜，供給3kVA UPS滿足15min后備時間；

（七）、交流PDU

（1）、8/16位GB1002 標準10A三扁插座/額定電流：16A 250VAC （2）最大功率：4000W /黑色外殼,帶接線盒裝置。

（2）、帶有智能遠程監控功能。

（八）、一體化柜柜動環系統

智能型機柜具備柜內溫濕度監測和智能調節，柜門狀態監測和電子門禁，電流電壓監測和過載報警，以及煙霧監測、水浸監測、震動監測、LED照明等功能。智能型機柜還具備遠程集中監控功能，用戶可以使用計算機通過互聯網查看機柜內環境狀況，也可以向機柜發送指令操控柜內環控設備工作。KITOZER機柜遠程集中監控系統主要是對機柜內供配電、恒溫、消防、防入侵等進行實時監控并記錄歷史數據，實現對機柜遙測、遙控、遙調的管理功能，為機柜系統高效的管理和安全運行提供有力的保證。

動環系統支持采集微型數據中心溫濕度；漏水、煙感狀態；UPS、空調、供配電系統管理；自帶顯示屏，集成攝像頭抓拍功能，具備Web訪問功能。

1、監控采集器

9寸以上監控屏，集成監控采集器與服務器于一體,提供機房動環提供統一北向接口，便于接入統一網管系統或遠程WEB界面監控。

2、漏水監控

對模塊內有水源的地方進行漏水檢測，提供非定位式3米漏水檢測繩。

3、煙霧監控

實時監測模塊內的煙霧狀態；在機柜設備艙內設置煙霧傳感器，如果柜內出現煙火，監控系統會在第一時間向用戶報警。并可以根據用戶的設定切斷機柜供電。

4、溫濕度監控

（1）、機柜內部安裝有溫、濕度探測裝置，能夠監測機柜內部環境溫度和濕度，并將監測到的溫度和濕度值實時顯示在柜門上的屏幕上。

（2）、在機柜設備艙內設置溫濕度傳感器，通過網絡顯示出各機柜的實時溫濕度情況；

（3）、溫度、濕度越界向監控中心發出警告報警；

（4）、溫度越界自動啟動散熱單元或加熱單元工作；
