北京能源監測分析系統解決方案-凱源恒潤北京監控安裝工程公司

1.1能源監測分析系統

1.1.1系統概述

能源監測分析系統綜合集成建筑內現有的電力監控系統、遠程抄表、中央空調管控系統，并可與BAS系統進行連接，獲取末端動力、中央空調等系統數據，綜合分析建筑內電、水、氣、冷量等能源使用情況，通過系統在線分析和管理，實現建筑整體節能。

能源管理系統:管理工作站：1臺

服務器：1臺

通訊管理機：3

1.1.2需求分析

能源監測分析系統是利用電力監控系統、遠程抄表、中央空調管控系統以及在各區域末端安裝的水、電表獲得相關數據。對各用能系統實施信息采集、顯示、分析、處理、維護及優化管理，具有實時性、全局性、系統性和制約性的綜合能源管理功能；運用能耗分析工具，對建筑內所采集的各用能設備實時運行的數據分析、統計和規劃處理，實現綜合管理與計劃用能。

1.1.3系統組成

本系統由系統主站層、網絡通訊層、現場測控層三部分組成，系統管理主機設置在樓宇集成控制室。

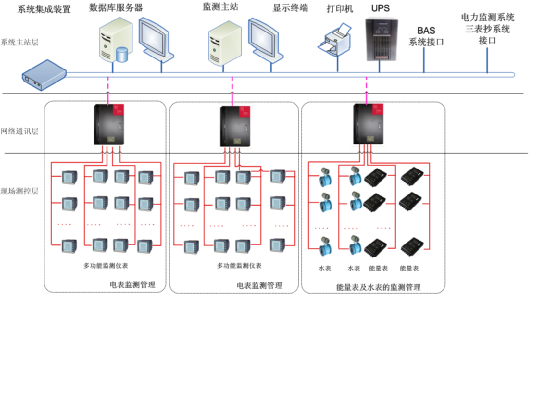

系統拓撲圖

系統主站層提供管理應用模塊，包括能耗區域管理、能耗數據分項管理、能耗設備管理、能效數據分析評估、能耗信息發布等功能模塊。本設計方案針對設施需要的數據處理和信息顯示操作要求，配置相關功能的軟件包，為設施綠色用能提供分析數據和合理決策。

網絡通訊層處于現場測控層和系統主站層之間，負責將采集的數據進行分類分析、處理，并按規則進行緩存記錄，并把所有數據傳送至系統主站層。網絡通訊層主要硬件有通訊線纜、通訊管理機等。

本系統通訊網絡主要由通訊管理機構成，能過通訊管理機的接口驅動模塊，可支持多種通信接口和協議，集成MODBUS協議、OPC協議等通訊方式，可進行現場編程，方便下行與不同規格的智能儀表通訊，實現現場數據的采集功能。

現場測控層建立通用的、模塊化的模式，當前主要由智能儀表組成，采集建筑水、電、氣、冷量等能源數據。在能源監測分析系統和各能耗設備系統之間建立有效的信息通道，完成對能源數據的采集和設備狀態的監控，將不同類型和格式的監測數據統一采集到數據庫。

智能儀表由第三方提供，需開放通訊接口，支持MODBUS協議以便于網絡層對各儀表的數據采集。

1.1.4系統功能

結合多年的項目管理經驗，深入考慮本項目的特點，設計了以下功能模塊：

（1）監控畫面

登陸后直接顯示系統監控畫面，系統監控畫面提供日常值班人員的快捷操作方式，通過建筑大樓導航圖、平面圖、單線圖、能源系統圖、能耗趨勢圖等整體反映客戶的能耗總覽，并能通過圖形上面的圖標導航查看實時能耗數據和或設備狀態，方便快速了解系統的整體狀況。用戶可自定義監控畫面需要顯示的內容。

圖片均采用矢量圖格式，可無限放大、縮小查看時圖片不失真。

可以直接查看各類報表，并可打印、導出。

（2）系統配置管理

系統配置管理模塊實現對系統相關基本信息的維護和管理，包括用戶管理、基本信息、數據處理、系統日志，基本功能如下：

用戶管理：配置系統用戶登錄角色及權限、配置用戶登錄賬號及權限。

可自行對建筑每個樓層或區域的能源系統基本信息進行配置。

可自行對能耗分項、能源折標系統、運營信息等進行配置。

基本信息：項目信息、區域信息、能耗分項、設備信息、能效指標、計費方案、能源折算系數、能源計劃等信息的設置和管理。

數據處理：系統數據異常時可自動進行修正，支持歷史數據可手動錄入；記錄系統的儀表更換信息。

對系統的出錯信息和登錄人員的操作信息進行記錄，并可查詢。

（3）運行監測

實時采集并以表格、曲線方式展現整個系統水、電、氣等各能源消耗的實時數據和歷史數據。

包括各區域各建筑的實時或歷史用電數據（U、I、P、Q、S、f、cosφ、kWh、kVarh），用水的流量、壓力數據，用氣的流量、壓力、溫度數據以及設備啟停、回路開關的狀態數據等。

可自行篩選需要同時查看、分析的區域或回路各類數據，并生成相應的報表和曲線，自定義的報表可保存，下次可直接查看不需要重新定義。

歷史曲線可以任意時間段的逐級放大，便于在數據異常時深入分析原因。

（4）能耗統計

通過統計水、電、氣各類能源的總用量，進行分項、分區、分類能耗的總能耗、同比、環比交叉統計，以柱狀圖（2D/3D）、曲線、餅圖、方式切換顯示。

另外，可進行綜合標煤/CO2折算：將能耗統計數據自動換算成綜合標煤使用量和CO2排放量，并生成各類分析報表，便于企業的節能減排管理工作。

（5）能效分析

將實際用能與計劃用能進行對比，進行能效分析并用來預測未來時間段的用能趨勢。

從系統的歷史實際能效數據、基準能效數據二個維度進行對比分析。

對變壓器、配電柜、配電箱的總分表能耗數據的差異進行分析。

對能源利用情況分別進行年度、月度、日度的管理、分析、評價，根據用能情況發現設備異常并找出改善點，形成能效分析報告。

幫助進行用能成本統計和分攤分析，幫助實現業務的組織優化。

（6）綜合報表

對各用能設備和系統運行參數進行匯總統計，并根據用戶要求，生成Excel格式文件，便于打印和保存。

生成年、季、月、日、時的能耗用量、能耗費用及能效報表，報表均可導出，以excel格式保存和打印，可生成。

能耗用量統計表，將各類、各分區、各分項的能耗進行統計分析，包括綜合能耗統計表、分項/分區/分類抄表明細表、分項/分區/分類用能排序表、分項設備能耗統計表等。

能耗費用統計表，根據定義好的計費方案，將能源用量轉換成能耗費用進行統計，包括綜合能耗費用統計表、分項/分區/分類能耗費用統計表、分項/分區/分類能耗費用排序表等。

能效分析匯總表，將計劃用能、實際用能、節超率進行統計分析，

用戶可根據需要自定義報表，自定義的報表可保存，不需重復定義。

對于事件記錄、報警和數據報表，可設置為定時和根據需要的召喚打印。

（7）事件與告警

對于正常操作、異常狀態和事故等按告警重要性等級分類的多媒體告警，可根據用戶需求設置顯示器畫面、語音提示、短信提示、郵件提示等方式。

報警類型分為事件報警、能耗報警、能效報警，報警上下限值、報警有效時間段等信息可自行設定。

報警信息包括設備名稱、數據標識、報警值、參考值、當前值、報警時間、服務時間、報警類型。用戶可對報警信息進行查詢、刪除、導出。

報警等級分為嚴重報警、一般報警、事件報警、無報警四等，不同等級的報警方式不同。

（8）電能質量監測分析

系統軟件通過對測量參數中的K參數（如有）和諧波參數如THD以及波形記錄等，分析電能質量狀況，可根據分析結果對有害電能因素提出對策，防止設備損害。同時可對電力系統存在的浪費故障進行預警，如電網諧波過大、設備運行效率過低、能耗突變等。

（9）其他功能以及接入BA、ERP等系統

其它日常管理，如操作票打印、工作票管理，運行記錄及交接班記錄管理，設備運行狀態、缺陷、維修記錄管理、規章制度等。管理功能滿足用戶要求，適用、方便、資源共享。各種文檔能存儲、檢索、編輯、顯示、打印。

系統軟件的開放性和兼容性保證其他系統可通過串口或以太網接入本系統。
