一、工程概況

博覽中心，體育館、游泳館、科技館；以及負一層地下車庫；。

功能機房的設置情況：在地下車庫設置弱電機房，消防控制室及安防監控中心設置在一層。

二、設計原則

在整個設計中，我們將始終貫徹可靠性、安全性、先進性的基本原則，并結合我們以往對智能化樓宇的設計經驗，總結在設計中存在的問題，遵循建筑藝術與智能信息技術緊密和完美結合的立意, 讓本項目通過我們的設計，具有高起點、先進、安全、高效、舒適、實用、便利、靈活的特點，提供一個服務于體育及博覽業務工作的建筑物智能化弱電的系統平臺。

在設計中應突出系統針對體育賽事及博覽活動的使用要求，即應用系統的完整性和符合性；系統平臺的合理性、安全性和擴展性；綜合管理實施的科學性和可操作性。采用先進、成熟、可靠的技術，使整個系統達到高度集成、高效運轉、高新實用的“三高”標準。

三、系統的確定

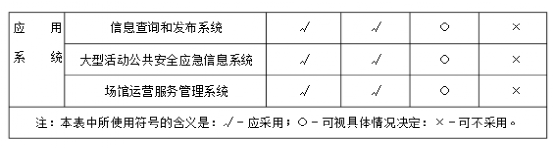

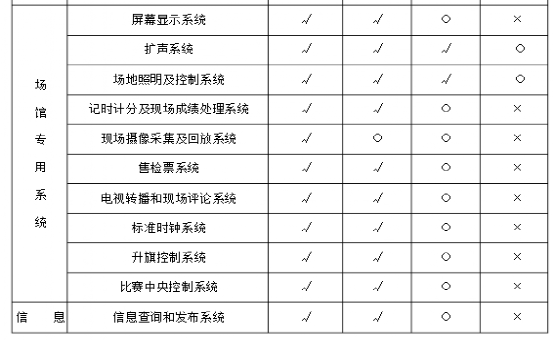

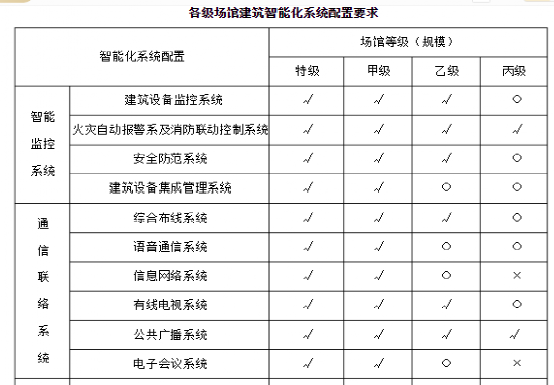

根據《體育建筑智能化系統工程技術規程  JGJ/T179-2009》及《體育建筑電氣設計規范JGJ 354-2014》等相關規范要求，體育建筑智能化系統配置要求如下表：

根據上述規范要求，博覽中心工程建設項目中體育館及游泳館均按乙級比賽場館設置，智能化系統建議由以下系統構成：

1 通信網絡系統包括：

1.1 綜合布線系統（必須設置）

1.2語音通信系統（建議實施，討論確定）

 1.2.1有線通信系統（固定電話通信系統）

1.2.2 無線通信系統（移動通信中繼系統）

1.2.3無線對講系統（必須設置）

1.3信息網絡系統（建議實施，討論確定）

 1.3.1 有線信息網絡

1.3.2 無線信息網絡

1.4有線電視系統（必須設置）

1.5 公共廣播系統（必須設置）

1.6電子會議系統（建議實施，討論確定）

2 智能監控系統包括：

2.1 建筑設備監控系統（必須設置）

2.2安全防范系統

2.2.1視頻監控系統（必須設置）

2.2.2 門禁系統（必須設置）

2.2.3 入侵報警系統（必須設置）

2.2.4 停車場管理系統（必須設置）

2.2.5 電子巡更系統（必須設置）

2.3建筑設備集成管理系統（建議實施，討論確定）

2.4機房系統，包括計算機網絡機房、智能化（消防）監控機房等（必須設置）

3場館專用系統

3.1 LED屏幕顯示及控制系統（建議實施，討論確定）

3.2 擴聲系統（配合專業廠家）（必須設置）

3.3場地照明及控制系統（配合專業廠家）（必須設置）

3.4記時記分及現場成績處理系統（建議實施，討論確定）

3.5現場影像采集及回放系統（建議實施，討論確定）

3.6售驗票系統（建議實施，討論確定）

3.7標準時鐘系統（建議實施，討論確定）

4 應用信息系統

4.1 信息查詢和發布系統（建議實施，討論確定）

4.2 場館運營服務管理系統（建議實施，討論確定）

5 UPS及防雷接地系統（必須設置）

四、主要子系統設計概述

1 綜合布線系統

本項目通訊系統的內、外網和設備網的數據匯聚機房是位于地下負一層的弱電機房，語音電話的MDF機房與之合用。根據目前項目信息系用應用對網絡建設的相關要求，整個體項目的網絡規劃為以下幾個物理上隔離的子網：

內網：滿足比賽舉辦期間計時記分和競賽信息管理的需要，采用六A類非屏蔽銅纜+單模光纖的混合解決方案，內網的點位布置原則是在每個管理辦公室的每個工位都預留內網點位。

   外網：博覽中心展覽業務、辦公業務及無線網應用，采用六A類非屏蔽銅纜+單模光纖主干的解決方案，外網的有線點位是在所有辦公室、各功能房間、對外服務用房都預留外網點位。無線網絡在車庫、博覽中心、體育館及游泳館辦公區實現信號全覆蓋。

   語音網：六類非屏蔽銅纜+主干三類大對數銅纜的解決方案。

   設備網：主要是滿足智能化系統的網絡應用，采用六類非屏蔽銅纜+單模光纖主干的解決方案，系統包括視頻監控系統、公共廣播系統、門禁系統、入侵報警系統、信息發布系統等。

2 無線對講系統

   本系統是一個以放射式的數字式雙向通訊系統，使用于聯絡保養，保安及服務人員，分別在商業、餐廳、停車庫及其它公共地方非固定的位置執行職責。對講機訊號須利用戶外、室內天線及同軸泄漏電纜網絡等作傳送及接收，有關接收及傳送之覆蓋面包括所有樓梯，停車場，機電設備房，周邊等范圍。無線對講機的中央控制設備放置在安保中心。

3 電子會議系統（建議設置、討論確定）

建議本項目博覽中心報告廳、會議室等處設置電子會議系統。會議室的音頻系統采用專業會議系統拾音和吸頂喇叭擴聲的方式。拾音系統配置一套無線話筒和會議單元。擴聲系統采用吸頂喇叭。

4 建筑設備監控系統（必須設置）

監控范圍包括冷熱源系統、空調與通風系統、變配電系統、公共照明系統、給排水系統、電梯和自動扶梯系統、草坪噴灑系統等。

4.1區域要求

4.1.1競賽區

（1）對室內比賽大廳的空氣溫度、濕度、風速、新風量和空氣質量等環境參數進行有效的監測、控制和記錄，應滿足〖體育建筑設計規范〗JGJ 31中10.2條的要求。

（2）根據不同比賽要求自動調節比賽區域的氣流組織。

（3）比賽區域、游泳館池區與觀從區的空調系統應根據空調系統分區和相關區域的環境參數要求進行相應的監控。

4.1.2運動員區

    （1）對運動員接待區、休息室、檢錄室、賽前準備室和興奮劑檢查室等的照明、配電、空調與通風系統進行監控。

（2）對運動員洗浴熱水供應設備和參數進行監控。

（3）對運動員休息室和興奮劑檢查室的空氣質量進行檢測。

4.1.3觀眾區

    （1）對觀眾接待區和觀眾服務區的照明、空調與通風系統進行監控。

    （2）比賽大廳觀眾看臺區的照明、空調與通風系統應分區監控。

    （3）對觀眾服務區的空氣質量進行監控。

4.1.4競賽管理區

（1）對賽事組織和管理人員用房、賽事服務用房以及賽事技術用房等的照明、配電空調與通風系統進行監控。

（2）對洗浴熱水供應設備和參數進行監控。

（3）對競賽管理用房的空氣質量進行監控。

4.1.5新聞媒體區

（1）對媒體接待區、媒體服務區、媒體工作區、媒體技術支持區等的照明、配電、空氣與通風進行監控。

（2）對媒體服務區、媒體工作區、媒體技術支持區等的空氣質量進行監控。

官員及貴賓區：

（3）對官員及貴賓接待區、貴賓及官員服務區、貴賓及官員隨行人員用房等的照明、配電、空調與通風系統進行監控。

（4）對貴賓及官員服務區的空氣質量進行檢測。

4.1.6場館運營區

（1）對場館運營管理辦公室的照明、配電、空調與通風系統進行監控。

（2）對設備機房、通信機房、信息網絡機房、機電設備監控中心、消防控制室、安防監控中心及賽事安保指揮中心的照明、配電、空調與通風系統進行監控。

（3）對值班室、監控室（中心）的空氣質量進行檢測。

4.2其他要求

4.2.1對游泳館的池水處理設備和參數進行檢測和控制。

4.2.2對體育長草坪加熱設備、噴灑設備及場地排水系統進行檢測和控制。

4.2.3根據場館設施的具體情況，實行節能控制。

5視頻監控系統（必須設置）

（1）系統構成：根據項目類型及其使用場所，監控系統采用1080P以上數字的彩色攝像機，攝像機直接接入網絡；存貯方式為IPSAN/FCSAN。安防網絡采用二級網絡拓撲結構，分為核心/匯聚和接入2個層次。核心層/匯聚層負責高速數據交換，路由聚合及流量收斂并且承擔存儲工作，接入層負責接入及訪問控制等任務。視頻監控系統采用全數字監控系統，包括數字攝像機，管理平臺服務器，流媒體服務器、視頻解碼器，交換機和液晶監視器等設備組成。具有多路顯示，畫面分割，圖像壓縮，硬盤記錄裝置 ，視頻及報警輸入，控制切換，報警輸出等功能。系統按照指定順序作時序切換，矩陣切換和數字視頻網絡虛擬交換/切換模式的系統具有系統信息存儲功能，在供電中斷或關機后，對所有編程信息和時間信息均保存在相應設備的FLASH中。

（2）監控裝置的位置主要有：出入口、樓梯口、停車場、走廊、看臺、停車場等重要部位。不同的區域要求選用的攝像機需選用不同型號和性能的采集設備，室內彩色槍型攝像機：用于地下室車庫；室內彩色半球攝像機：用于大廳、公共走道等位置；室內彩色球型一體化攝像機：用于大廳等大開間位置；室外彩色防水槍型攝像機：用于停車場、院區出入口等位置；室外彩色/黑白一體化在入口大廳設計人流統計攝像機和人臉識別攝像機。

（3）該項目設置一個監控中心，監控中心與消防控制室合用。監控中心為游泳館安防系統管理中心，視頻監控的主控中心，負責本項目所有安全監視，可以隨時監視建筑安保中心的運行情況并取得建筑安保系統的監視圖像,安防監控中心應設置為禁區，應有保證自身安全的防護措施和進行內外聯絡的通信裝置，并應設置緊急報警裝置和留有向上一級接處警中心報警的通信接口,且室內、外均設置視頻監控，并設置門禁系統。

（4）所有攝像機同時錄像， 根據需要也可手動選擇某一路攝像機錄像。視頻采集設備的監控范圍有效覆蓋被保護部位、區域或目標，監視效果滿足場景和目標特征識別的不同需求。圖像存儲時間90天*24小時，每路存儲圖像分辨率為1920*1080,顯示設備分辨率為1920*1080，每路圖像完全有圖像編號/地址、記錄時的時間和日期，系統能實時顯示系統內的所有視頻圖像，系統圖像質量滿足安全管理要求。聲音的展示滿足辨識需要。監視圖像信息和聲音信息具有原始完整性。

（5）該項目安全防范風險等級為三級，監控中心應設置禁區，有保證自身安全的防護措施和進行內外聯絡的通訊手段，并設置緊急報警裝置和留有向上一級接處警中心報警的通信接口，可以采用業內統一的ONVIF或GB28181向其它地方通信。

（6）圖像質量按五級損傷制評定，圖像質量不低于4級；圖像水平清晰，彩色 攝像機采用1080P；樓內的攝像機有吊頂的地方采用吸頂安裝方式，沒有吊頂的地方則采用壁裝安裝方式,安裝高度為距地3.5m，，具體高度可根據現場條件做適當調整，以滿足功能要求，但安裝高度距地面不能低于2.5m。室外攝像機采用建筑物外墻標高4-5米或標準監控立桿安裝。

（7）系統傳輸采用數字傳輸技術，采用六類非屏蔽雙絞線和光纖傳輸，即水平端采用六類雙絞線敷設至本層弱電豎井中的機柜內，在機柜內連接在監控樓層接入交換機上，并通過交換機經由室內多模光纜傳輸回中控室的監控匯聚交換機，超90米的遠距離攝像機采用光纖傳輸。

（8）供電方式采用集中供電，攝像機 電源來自每層弱電豎井中的電源箱內，電源箱的上口電源均統一來自監控室內的UPS電源.攝像機布線距離超過90米時，在就地設置安防設備箱，箱內設光收發設備，視頻信號經光纖回傳至弱電間，攝像機采用現場電源適配器供電。

（9）每層的弱電間中均設計了機柜，機柜內安裝監控接入交換機，配線架等設備。安防系統的視頻信號通過多模光纖傳輸回消防控制室，監控室的電腦主機可通過網絡實現相互通信，可以查詢 、回放樓內的信息與圖像。

（10）攝像機安裝宜順光源，安裝時應先對攝像機進行初步安裝，經通電試看、細調，檢查各項功能，觀察監視區域的覆蓋范圍和圖像質量，符合要求后方可固定。

6 門禁系統（必須設置）

對場館出入口、重要辦公室、重要機房、將牌存放室、槍械倉庫、設備間、監控室等處設置出入口控制裝置。系統應能對設防區域位置、出入對象及出入時間等進行控制和實時記錄。應有非法操作報警功能。與視頻安防監控系統、入侵報警系統聯動：在火警時應能自動打開疏散通道上的安全門。

7入侵報警系統（必須設置）

    對場館的周界、重要機房、獎牌存放室等設備倉庫等重點部位的非法入侵、盜竊、破壞進行實時有效的探測和報警，并應有報警復核功能。

8 停車場管理系統（必須設置）

    對停車場、停車庫的車輛通行道口實施出入控制、監視、引導、停車計費及車輛防盜報警等綜合管理。出、驗票機或讀卡器的配置方式：短期或臨時用戶采用出、驗票機管理方式，長期或固定用戶采用讀卡器管理方式。賽事期間設置的專用停車場可采用讀卡器管理方式。

9 電子巡更系統（必須設置）

根據場館安全技術防范管理的需要，通過巡更點的信息采集對保安人員巡更的工作狀態進行監督和記錄。

巡更點設置在主要出入口、主要通道、緊急出入口和各重要部位。可獨立設置，也可以與出入口控制系統、入侵報警系統聯合設置。可以采用在線方式，也可以采用離線方式。

10建筑設備集成管理系統（建議實施，討論確定）

建筑設備集成管理系統將建筑設備監控系統、火災自動報警系統和安全技術防范系統通過信息交換和共享，實現聯動控制、綜合監視和優化運行，并提供統一的、開放的數據接口。

建筑設備集成管理系統為應急(安保)指揮中心提供建筑環境信息，并接受應急(安保)指揮中心的統一調度。

建筑設備集成管理系統為體育建筑的日常管理提供機電設備和系統的運行數據、歷史數據和統計信息，實現動態的設備維護和管理。

建筑設備集成管理系統建立安全管理體系，并界定現場操作、物業管理操作及應急(安保)指揮中心各類人員的操作權限。

建筑設備集成管理系統通過統一系統平臺和操作界面，將各個獨立子系統整合成一個有機整體。

建筑設備集成管理系統支持多種通信接口和協議，并具有接口開放和開發功能，可直接連接各類系統和設備。

建筑設備集成管理系統建立具有標準開放接口的統一的數據庫。

建筑設備集成管理系統采用先進、通用的軟件開發技術和系統架構。

建筑設備集成管理系統對游泳館的池水處理設備和參數進行監測和控制。

建筑設備集成管理系統對體育場草坪加熱設備、噴灑設備及場地排水系統進行監測和控制。

11 LED屏幕顯示及控制系統（建議實施，討論確定）

11.1屏幕顯示及控制系統按照場館使用特點分類

（1）比賽信息顯示系統：場館內各種類型的比賽信息和成績顯示牌、顯示屏的顯示及其傳輸、控制系統。

（2）彩色視頻顯示系統：場館內既可以顯示賽事圖像，又可以顯示比賽信息和成績的顯示屏及控制系統。彩色視頻顯示宜應具有動畫、文字顯示、放映連續的視頻圖像及播放電視和錄像畫面的能力。

11.2場館至少應設置滿足比賽要求的比賽信息顯示系統，并根據場館舉辦體育賽事的級別、比賽項目的特點，來確定是否需要設置彩色視頻顯示系統，顯示屏的數量應滿足國際單項體育聯合會的要求。

11.3屏幕顯示及控制系統應與記時計分及現場成績處理系統、有線電視系統、電視轉播系統、現場影像采集及回放系統、綜合布線系統、信息網絡系統及場地擴聲系統等相連。

11.4 設置區域

11.4.1競賽區

     （1）應在比賽場地根據不同比賽項目的需要，結合比賽項目的記時計分系統，設置比賽信息顯示屏，保證裁判員、運動員及觀從能及時了解比賽信息。

（2）應在比賽熱身場地（熱身場地、按摩區、熱身休息區）設置比賽信息顯示屏，保證教練員、運動員能及時了解比賽信息。

11.4.2觀眾區

（1）設置一塊或多塊顯示屏，顯示屏的安裝位置應使場館內95％以上的正式固定座席的觀從席滿足最大視距要求。

（2）在觀眾服務區設置顯示屏，用來顯示比賽信息和視頻圖像。

11.4.3運動員區

     在運動員檢錄處設置顯示屏，用來顯示比賽信息和視頻圖像。

11.4.4新聞媒體區

     在新聞媒體區（新聞中心、新聞發布廳）設置顯示屏，用來顯示比賽信息和視頻圖像。

11.4.5貴賓及官員區

     在貴賓及官員服務區設置顯示屏，用來顯示比賽信息和視頻圖像。

11.4.6其他區（贊助商區）

     根據實際使用需要，設置顯示屏，用來顯示比賽信息和視頻圖像。

12記時記分及現場成績處理系統（建議實施，討論確定）

記時計分及現場成績處理系統是體育場（館）進行體育比賽最基本的技術支持系統，擔負著所有比賽成績的采集、處理、存儲、傳輸和顯示。

記時計分系統除應具備完整的數據評判體系，還應具備將其采集的數據通過技術接口傳送給現場成績處理系統能力。

13現場影像采集及回放系統（建議實施，討論確定）

現場影像采集及回放系統在比賽和訓練期間，應滿足裁判員、運動員和教練員提供即點即播的比賽錄像或與其相關的視頻信息。

現場影像采集及回放系統應把現場信號，供場館內的全彩視頻顯示屏、電視終端播放現場畫面。現場影像采集及回放系統應具備視頻采集，存儲，視頻圖像的加工、處理和制作功能。

設置區域：在比賽場地（場地周邊等）應根據不同比賽項目的需要，設置現場影像攝像機位；在看臺區應根據不同比賽項目的需要、設置現場影像攝像機位。

14標準時鐘系統（建議實施，討論確定）

標準時鐘系統應能為賽場工作人員、運動員、觀從提供準確、標準的時間，同時也可以為智能化系統提供標準的時間源。

標準時鐘系統把母時鐘產生時鐘信號，經校對后，通過時碼分配器，傳輸給分布在場館中的各個子鐘，并按子鐘的時間顯示方式顯示出標準時間的能力。

場館智能化系統可以通過場館計算機網絡，獲得標準時鐘系統數據庫服務器中的標準時間，用于同步智能化系統中各子系統的工作。

體育館和游泳館都采用標準時鐘計時，房間里面安裝單面指針鐘，過道安裝雙面數字鐘。時鐘系統采用總線通訊方式和NTP服務器連接。

15 信息查詢和發布系統（建議實施，討論確定）

信息查詢和發布系統是賽事組織者或場館經營者用于發布有關賽事狀況及場館服務信息供相關人員查詢、檢索的系統。

信息查詢和發布系統的使用者為競賽或場館管理人員，現場服務對象為運動員及隨隊官員、競賽管理人員、貴賓（贊助商）及官員、新聞媒體、普通觀從等，場外服務對象為所有體育愛好者及公眾。

信息查詢和發布系統提供的主要信息內容包括比賽成績信息、賽事組織信息、歷屆賽事信息、各種新聞信息、城市背景信息、旅游觀光信息、天氣預報信息等。同時應提供多媒體信息服務，包括視頻點播和精彩比賽片段。

信息查詢和發布系統可以接收成績處理系統發送的各類成績信息及統計信息，進行分類處理后實時發送到信息服務網（Intranet和Internet服務器），其中成績信息發布應為實時的。

信息查詢和發布系統可以接收注冊制證系統提供的各類人員注冊信息，進行處理并實時發送到賽事綜合管理系統。

信息查詢和發布系統可以通過在網站上建立虛擬電子商店、招商會等方式開展相關的電子商務活動，可開展的商務活動包括門票銷售、紀念品銷售和代理商品租/售及住房預定等。

信息查詢和發布系統必須為賽事信息的收集、錄入、儲存、查詢提供便捷、安全的技術手段，提供Intranet所有工作站的Internet連接，向聯網的各信息查詢網點傳送賽會的各種查詢信息，做好信息服務工作。

信息發布系統的傳輸系統接入數據內網，服務器安裝在體育場數據中心機房內。前端的發布顯示屏主要采用43寸液晶顯示屏和32寸液晶顯示屏。在運動員休息室、裁判休息室、貴賓室，主入口大廳設置信息發布點位。

16場館運營服務管理系統（建議實施，討論確定）

    場館運營服務管理系統是在智能化系統的基礎上，為場館經營者提供現代化的經營手段和信息服務的系統，主要有辦公自動化信息系統和場館業務管理信息系統組成。場館運營服務管理系統使用者為場館運營管理人員，比賽時的服務對象主要為場館運營管理人員和競賽管理人員，平時的服務對象為訓練、及健身和休閑人員。

    場館運營服務管理系統所具備的基本功能模塊可包括：人事信息管理、公文處理、文檔資料管理、會議管理、車輛管理、通知/公告管理、電子郵件系統、空間管理、設備管理、備品備件管理、能源管理、電纜通訊管理、器材管理、客流監控、會員管理、數據采集/報表、票務管理、場地管理和綜合信息查詢等。
