1 概述

本項目選擇的是面向數據中心基礎設施管理推出的新一代數據中心管理系統，實現對數據中心基礎設施層的動力、環境、視頻、門禁等設備的實時數據、設備狀態、告警等的管理。同時支持各種機房視圖和報表展現，用戶可方便查看機房設備實時狀態。使機房具備24小時無人值守的水平。

2 系統拓撲結構

可監控的底層設備包含動力監控子系統、環境監控子系統、視頻監控子系統和門禁監控子系統。

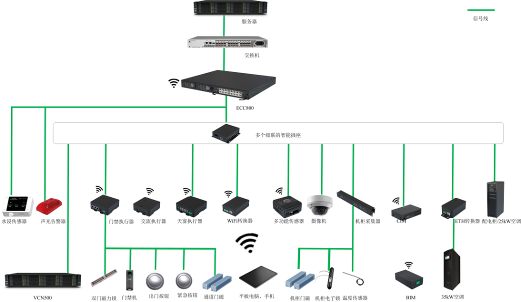

管理系統拓撲結構圖

3 設備集中統一管理

3.1 動力設備監控

1、配電柜監控

監控實現：通過配電柜智能電量儀RS485接口接至采集器。采集器通過實時不間斷的輪詢采集將信息傳送給監控平臺進行顯示、報警。

監控性能：實時測量動力配電柜、USP輸入輸出柜的輸入電源的電壓、電流、功率因數等電力參數，對于精密配電柜還具備測量支路的電力參數監控。可設定電壓、電流的上限值與下限值，當監測的電壓或電流超過設定的允許值時，系統診斷為有故障（報警）事件發生，監控主系統發出報警。

2、UPS監控

監控實現：通過UPS的智能接口接至采集器。采集器通過實時不間斷的輪詢采集將UPS的信息傳送給監控平臺進行顯示、報警。

監控性能：實時顯示并保存各UPS通訊協議所提供的能遠程監測的運行參數和各部件狀態。實時判斷UPS的部件是否發生報警，當UPS的某部件發生故障或越限時，嵌入式監控服務器系統發出報警。

3.2 環境設備監控

1、精密空調監控

監控實現：設備提供通訊接口。按實際情況劃分區域，將一個區域內的精密空調通過RS485接口接至采集器。采集器通過實時不間斷的輪詢采集將信息傳送給監控平臺進行顯示、報警。

監控性能：監測精密空調運行狀態，故障時進行報警。能夠實時顯示并保存各空調通訊協議所提供的各項運行參數、各部件狀態及報警情況。

2、溫濕度監控

監控實現：在機房內的重要區域安裝溫濕度傳感器，帶有RS485接口。按實際情況劃分區域，將每一個區域內的溫濕度傳感器接入采集器。采集器通過實時不間斷的輪詢采集將信息傳送給監控平臺進行顯示、報警。

監控性能：實時顯示并記錄每個溫濕度傳感器所檢測到的室內溫度與濕度的數值。并可設定每個溫濕度傳感器的溫度與濕度的上限與下限值。當任意一個溫濕度傳感器檢測到的數據超過設定的上限或下限時，監控主系統發出報警。

3、定位漏水檢測

機房內具有漏水隱患的設備，諸如空調管道、冷卻水管道，空調機組及冷凝水排放設施，在其周邊敷設定位式漏水檢測繩和相應的檢測設備，在有漏水情況發生時，可以第一時間通知機房運維人員具體的漏水位置。

監控實現：漏水控制器通過RS485接口接至采集器。采集器通過實時不間斷的輪詢采集將信息傳送給監控平臺進行顯示、報警。

3.3視頻設備管理

監控實現：每個模塊部署兩個高清網絡IP攝像機，機房內其他位置及機房區域的出入口處也部署一定數量的攝像機，保證機房區域內無死角，實現視頻存儲和回放功能，存儲時間不低于3個月。需要預留攝像機IP接口，系統具有擴展性。

3.4 門禁設備管理

監控實現：機房區域相關的出入門上均安裝有網絡型門禁控制器，配合電磁鎖、讀卡器（部分帶指紋識別），實現對機房進出人員的管理。主機房及UPS室的讀卡器具備指紋識別的功能。機房區域內的所有門禁均采用雙控的方式，進出都需要刷卡，以提高機房的安全性。

監控性能：

1）系統支持用戶組管理：包含增加、修改、刪除、同步、授門權限等。

2）系統支持用戶管理：包含創建單個用戶、批量導入用戶、對用戶進行修改、刪除、授權等操作。

3）系統支持門禁管理功能，包含門禁創建、查看、修改、冷復位、同步等操作，系統支持遠程開門操作。

4）系統提供各種事件監控，包含訪問記錄、事件記錄、操作記錄；事件的查看、導出、刪除、搜索等操作。

4 軟件功能概述

機房的安全可靠運行是企業正常運作的重要保障。機房動力環境監控管理，對各機房中的動力和環境設備等進行集中的監控和數據采集。

集中監控內容包括：各機房中的配電監控、UPS監控、精密空調監控、漏水監測、溫濕度監測、消防監測、門禁監控和視頻監控等。

4.1 系統管理

系統管理包含日志管理、用戶權限管理等功能。

1)日志管理：日志應包含系統日志、安全日志和操作日志，系統支持日志通過搜索條件進行查詢，系統日志原則上不可被任何人修改；除最高級用戶外，系統日志也不能被刪除。

2)用戶權限管理：支持基于角色的用戶組管理，不同用戶組的權限不同，系統支持增加、刪除和修改用戶，通過用戶組為用戶分配權限，實現集中用戶管理和鑒權。用戶組與用戶是多對多關系。

4.2 視圖管理

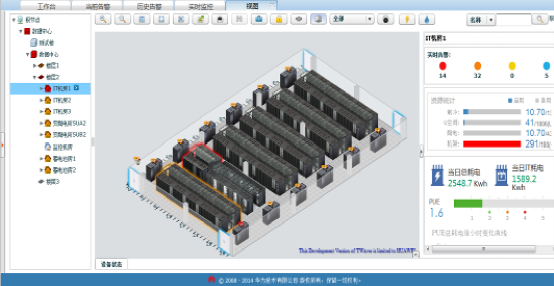

機房視圖具有2D、2.5D兩種形態展示方式，可視化、直觀、形象地展現機房及模塊化場景。能夠提高機房管理運維體驗。

1）系統支持運維人員創建2D或2.5D機房及模塊化場景，兩種場景一一對應，可以切換展示。

2）系統支持設備運行狀態可視化：機房視圖可以直觀地查看模塊內動力設備、環境及視頻狀況。

3）當機房設備產生告警時，該設備所在的模塊化視圖中會變色，表示該模塊化內設備有告警，同時，設備視圖右上角應以氣泡提示該設備內告警數量及告警等級。

4）通過右鍵點擊設備視圖，可以查看該設備實時監控參數及運行狀態。

4.3 機房組態

系統支持通過各種元素構建機房場景，也可構建配電圖，在配電圖或制冷圖上可實時查看各設備運行狀態及參數。

1）系統提供機房門、圍墻、柱子等多種機房元素，支持運維人員在機房組態下設計機房，設計完成后保存即可，達到所見即所得效果。

2）系統支持配電組件，實現IDC配電拓撲設計，實現配電系統的精細化管理。

3）系統支持在配電拓撲圖綁定測量參數，從而實現設備、組件運行狀態、故障告警的可視化及快速定位功能。

4.4 故障管理

1) 系統支持閾值設置告警功能，通過對采集的數據設置閾值上下限，當采集實時值達到設置的上下限值時，系統自動產生告警。

2) 系統的告警級別按重要性設為緊急、重要、一般、提示四個級別，級別越高的告警，表示重要性和危害性越大。系統具有并行處理告警的能力，對告警事件按優先級的高低進行處理。

3) 系統提供完整的告警事件查詢功能，報警日志包含每一報警事件的告警時間、名稱、告警區域、告警內容、確認人等信息進行查詢。

4) 系統支持瀏覽當前告警、查詢歷史告警和查詢事件等，在當前告警列表中顯示當前需要關注和處理的告警。

5) 系統支持告警確認、反確認和清除功能：系統默認對每一個報警事件均需進行確認，但同時允許對多個報警事件集中一次性確認。確認人的相關信息可以在系統日志內自動記錄。同時，為了防止用戶誤操作，也可對確認過的告警進行反確認操作。

6）系統支持：短信告警、郵件告警等多種告警通知方式，當系統產生告警時，自動以郵件或短信方式通知運維人員，以便維護人員及時了解告警信息并采取相應措施。

7）通過告警名稱查詢告警詳細修復建議：系統支持通過點擊告警名稱查詢該條告警詳細處理建議，包括對系統的影響、系統自處理過程、可能故障原因、修復建議等。便于運維人員快速定位處理告警。

4.5 性能管理

性能管理，對設備的關鍵性指標進行監控，并對采集到的監控數據進行統計。通過可視化的操作界面，方便用戶對設備運行進行管理。

4.6 能效分析

1）系統支持按照小時策略、月度策略、電量策略對能效進行配置。

2）系統支持分層、分級的能耗評估：在配電系統視圖中可按照需求定制耗能節點，滿足從園區到機房、模塊化等不同管理域、不同管理粒度的能耗統計；以及共享電源的能耗的比例分配。多緯度評估PUE。

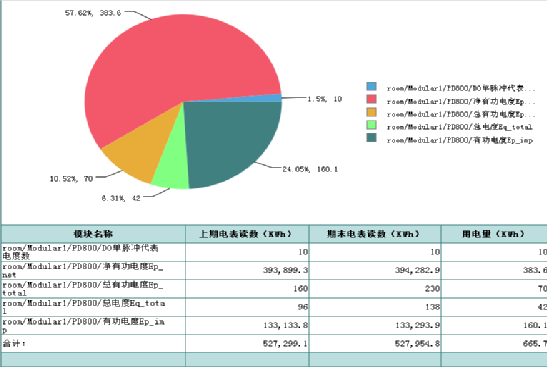

3）系統支持PUE關聯內容，dashboard展示：系統支持PUE、DCiE展示；系統支持PUE、DCiE、各類耗電量趨勢圖展示，各類耗電量的百分比餅圖展示，支持子管理域耗電量柱狀圖統計。

4）系統支持電價單位的配置，滿足不同單位電價計算的需求。

5）系統支持PUE、DCiE、各類型耗電量、各類型耗電量電價的歷史數據查詢，歷史數據查詢維度涵蓋時、天、周、月、季度、年等維度。

6）系統支持PUE告警閾值設置，用戶可以根據需求設置PUE告警閾值，當有異常數據產生時，會在當前告警中顯示。

7）系統支持用電成本的計算，以柱狀圖進行展示。

4.7 報表管理

1）系統支持至少10種報表模板，報表模板按時間來分有日報表、月報表、年報表。按類型來分有溫度報表、電量報表、性能報表等。按圖標格式來分有曲線圖、柱狀圖和餅圖，系統支持根據報表類型選擇相應的圖標格式輸出。

2）報表的生成分為自動和手動兩種方式。通常日報表和周報表可設為自動生成，其他報表通過手工方式進行定制。

3）支持根據報表任務生成報表，并自動將報表周期報表保存到存儲區，并根據配置

將報表以Email方式發送給客戶。

4)報表支持Excel和PDF兩種格式導出。

5)系統支持根據用戶需求定制開發報表。

4.8 集中管理

機房監控系統實現機房遠程集中監控管理，工作人員在中心機房即可統一對各機房中設備的運行狀況進行查看、遠程升級及遠程維護。

集中監控管理功能包括：電子地圖功能、集中報警功能、數據管理功能、統一權限和集中維護功能等。
