綜合布線系統

綜合布線系統建成后應能支持語音、數據、圖像和多媒體等各種業務信息的傳輸。并能適應今后不斷發展的計算機網絡需求。綜合布線系統建成后應具有高速和高寬帶數據傳輸能力，能滿足某市圖書館、檔案館、城建檔案館的辦公、服務、智能化設備管理和與外界交流的信息傳輸需要。

考慮到本項目為一棟大樓的三家單位，既要考慮到相互之間的使用及管理差異，又要統籌考慮資源的合理共享。在設計的時候，我們考慮三家單位各自設置自己的內網、外網，智能化專用統一建設。在大樓四層檔案館區域設置檔案館的機房，五層分別設置圖書館及城建檔案館的機房。

綜合布線系統采用全模塊化結構，方便系統的擴展，并且具有極大的靈活性。工作區信息點主要分為內網網絡信息點、外網網絡信息點、語音信息點和智能化網點四大類型。內網網絡信息點滿足各部門內部日常辦公，提供內部數據交換及內網平臺訪問等應用服務。外網網絡信息點滿足對外日常辦公、網絡平臺，提供互聯網訪問及信息公開等應用服務。語音信息點為日常電話和傳真通訊提供基礎平臺。智能化網點設置滿足各智能化系統設備的聯通及后期的IT資源整合需求。內網、外網、智能化網之間物理隔離。以上各套網絡布線設備間到管理間的數據鏈路采用室內12芯多模光纖，語音鏈路采用三類大對數電纜，水平部分全部采用六類非屏蔽線纜。本次布線系統設計的非屏蔽網絡信息點和語音信息點可以互換，其模塊和跳線用不同顏色予以區分。

工作區子系統

工作區子系統由信息插座延伸到工作站終端的用戶連接電纜及適配器組成。

綜合布線系統的信息點主要分為內網數據點、外網數據點、備用數據點和語音點四大類型，其中外網數據點中有部分為無線AP接入點、LED/信息發布預留信息點等。智能化網主要滿足智能終端（如IPC、數字廣播等），考慮后期穩定運行，設計采用水平布線直接打水晶頭方式連接智能終端。

綜上本次設計布線的點位設計情況如下：

n辦公室標準工作位：每個工位按照1組點配置（每組點1個內網數據、1個外網數據，1個語音）；其中城建檔案館辦公用房、業務用房、計算機房和服務器機房等在此基礎上增加一個備用數據點;其他辦公室預留適當組點位，具體詳見施工圖。

n會議室：每間會議室按照1-2組點配置（每組點1個內網數據、1個外網數據，1個語音）考慮，面積較大的會議室設置較多組點并進行無線網絡全覆蓋。

n公共區域：為信息發布系統、一卡通系統等其他子系統預留充足的信息接口，便于設備接入網絡。

n領導辦公室：根據辦公桌位置擺放，設置地插或者是墻插，每個領導辦公室位置設置1個內網網絡點，1個外網網絡電和1個語音點。

n在機房等重要房間，根據房間功用，設置多組點位。

n在公共區域、大會議室設置無線AP接入點，實現無線全覆蓋，無線網絡將作為有線網絡的有力補充，充分滿足接入網絡的需要。

n智能化網絡的設置主要滿足各網絡型攝像機、網絡型廣播功放、網絡型一卡通系統等智能化系統的使用傳輸，工作區不設置面板模塊，直連至終端設備，具體點位根據各弱電系統專業確定。

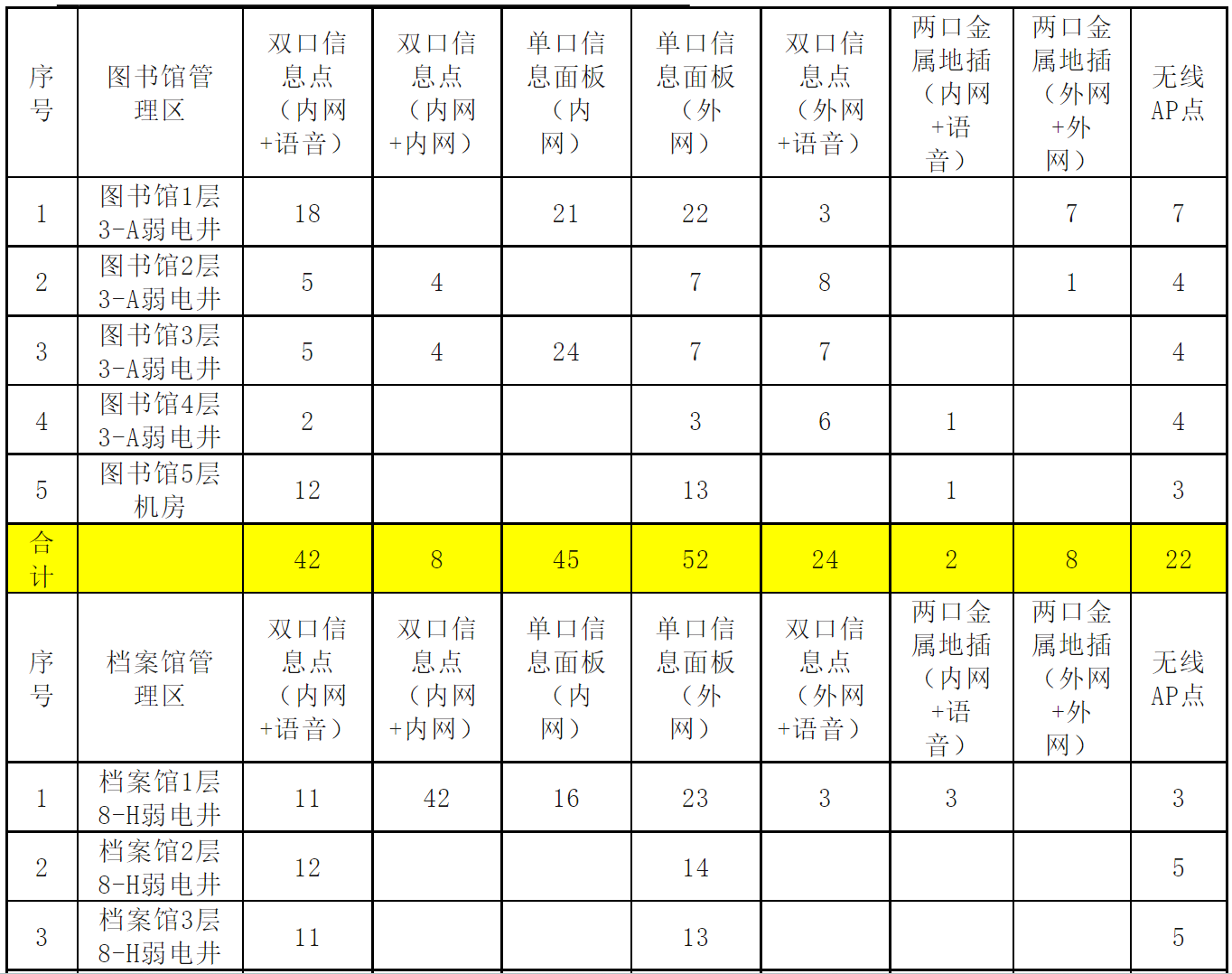

n具體的內網、外網、語言、無線AP點表如下：

根據各工作區信息點位置的不同，選擇相應的信息插座安裝方式，部分采用墻面型插座，墻面安裝高度為30cm。安裝位置考慮到維護及使用的方便，信息點的安裝，需配合裝飾進行安裝。

水平子系統

內網、外網、智能化網及語言點水平布線采用低煙無鹵六類非屏蔽雙絞線，以支持1000Mbps的傳輸速率，水平子系統電纜長度應為90米以內。配線間內接線端子與信息插座之間均為點到點端接，任何改變布線系統的操作（如增減用戶、用戶地址改變等）都不影響整個系統的運行，增減用戶只需在樓層管理間（IDF）做必要的跳線即可，使系統具有靈活性，可擴展性，為系統線路故障檢修提供了方便。內網、外網和智能化網物理隔離設置。

管理區子系統

管理子系統主要設備包括配線架、跳線等。管理子系統提供了與其它子系統連接的手段，使整個綜合布線及連接的應用系統設備、器件等構成一個有機的應用系統。管理人員只要在配線連接硬件區域調整交接方式，就可以管理整個應用系統終端設備，從而實現綜合布線的靈活性、開放性和可擴展性。內網、外網、智能化網和語音點管理間位于樓層弱電豎井和相關機房內，管理相應區域的水平線纜及主干線纜，詳見系統圖。

每個管理間放置19”標準網絡機柜（600*600*2200），數據與語音分區跨接，并保證調整靈活性。
