北京視頻監控系統安裝施工組織實施解決方案-凱源恒潤北京監控安裝工程公司

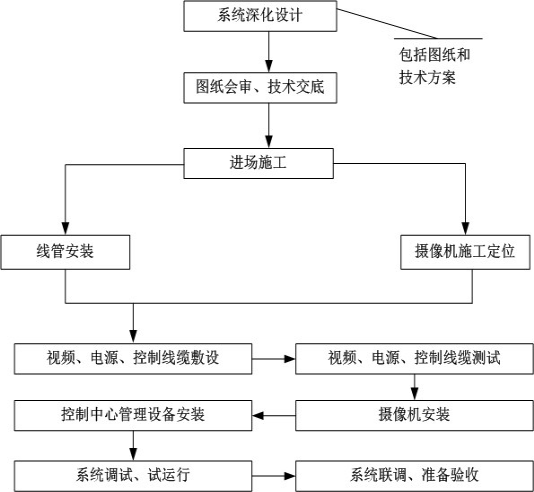

視頻安防監控系統設備安裝施工流程

施工方法

攝像機安裝

安全防范系統監控設備是建筑弱電系統中比較精密的光學、電子設備，而攝像機又是該系統中最精密的設備，必須在土建、裝修、工程結束后，各專業設備安裝基本完畢后，在安全、整潔的環境下方可安裝攝像機。安裝要點如下：

安裝前檢查攝像機包裝及配件，確認攝像機為全新原廠合格產品，說明書、合格證等齊全。每個攝像機均應通電進行檢測和調整，處于正常工作狀態的攝像機方可安裝。

攝像機連接線纜應留有至少1米的余量，不得利用線纜插頭和電源插頭來承載重量。

安裝位置的確定：攝像機宜安裝在被監視目標附近且不易受到外界損壞的地方，安裝位置不應影響附近現場人員的工作和正常活動。安裝高度室內以2.6米—5米為宜，室外以3.5米—10米為宜。

攝像機的鏡頭要避免強光直射，避免逆光安裝，若必須逆光安裝，應選擇將監視區的光對比度控制在最低限度范圍內。

固定攝像機支架的安裝要求：攝像機支架外型要美觀，材質優良，不得有銹蝕現象，顏色和周邊環境相協調，安裝位置合理且垂直無偏差，采用膠塞或膨脹螺栓進行安裝，線纜不外漏。

攝像機電源的安裝要求：室外攝像機電源需單獨安裝在防水電源箱內，周邊應通風良好，牢固，防水，電源線良好的絕緣且套管保護，盡量就近隱蔽安裝。室內采用集中供電方式，注意電源線接頭連接牢固可靠，安裝在電源裝用箱內，每一路都提供安全保險管。

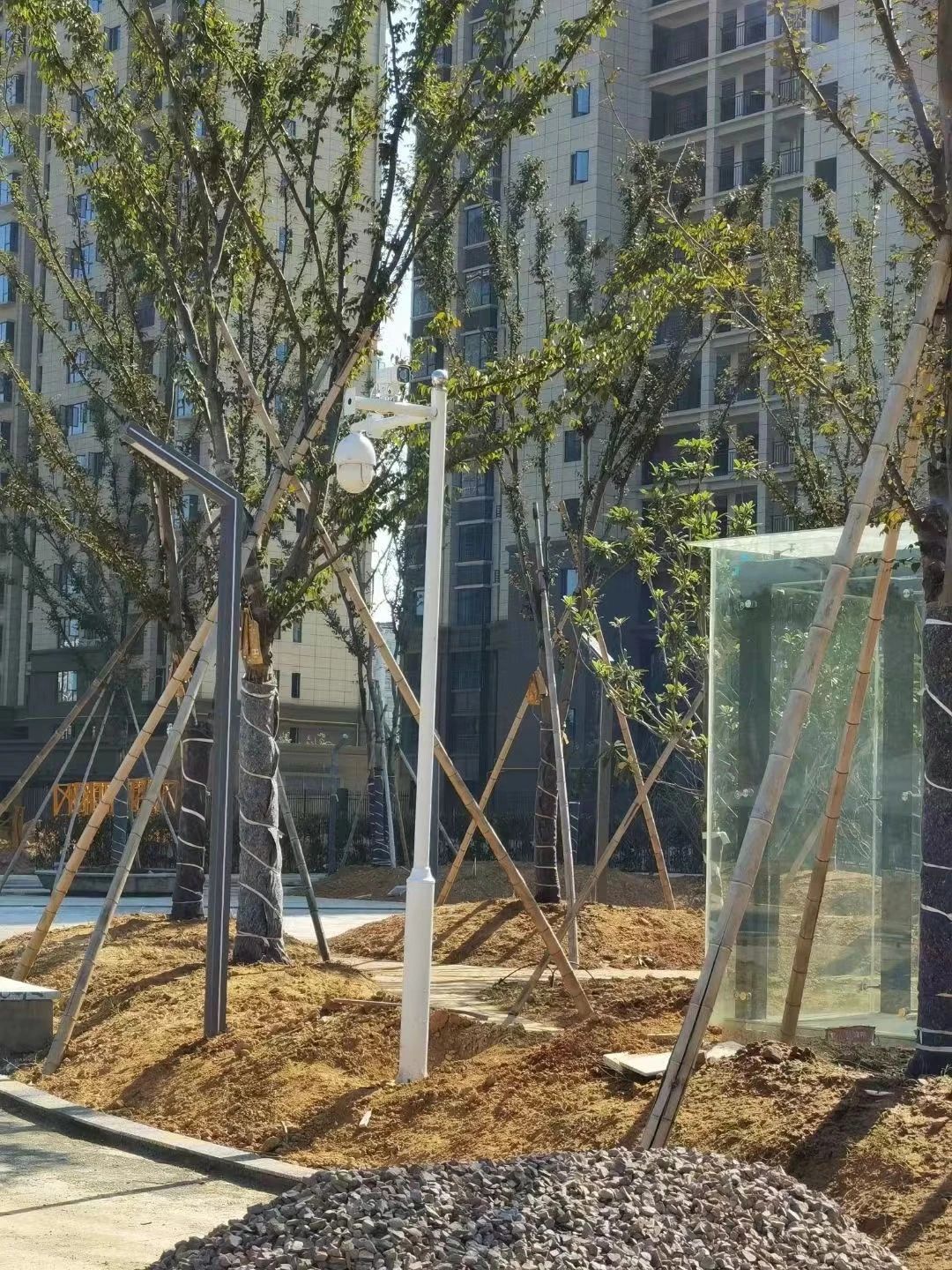

網絡智能球機的安裝要求：網絡智能球機防護罩要連接穩固，不得脫落，不得刮花，支架與球體連接牢固，支架與墻體或立桿連接必須牢固，以免脫落摔壞機器或砸傷行人。

線纜的安裝要求：雙絞線打水晶頭應符合B類線序工藝要求，電源線線頭應焊錫處理連接到接線端子，同時檢查攝像機相應的設置及線纜的編號標識是否完整。

監控中心設備安裝

電視拼接墻監控中心設備如解碼器、監視器、電視拼接墻、硬盤錄像機等固定安裝在電視拼接墻事先規劃好的位置上，不許松動，設備之間留有適當間隔以通風散熱和日常維護；各視網線、電源線牢固連接到相應接線端子，各線纜標識清楚正確，綁扎條理清晰美觀。

電視拼接墻監視器合理分布，安裝美觀，電視拼接墻安裝在空間比較大的位置，有利于設備安裝、運行和維護。

電視拼接墻后側留有1米的空間，供調試維護使用，控制臺和電視拼接墻之間留有2米的空間，供日常工作使用。

控制臺設備如控制鍵盤等要求線纜的連接牢固、不松動，設備擺放合理，操作方便。

監控中心安裝UPS不間斷電源，保證監控系統供電的穩定性，監控中心地面鋪設靜電地板，線纜均從地板下面空間進入電視拼接墻設備，所有設備良好接地。

線纜敷設

傳輸系統將監控系統的前端視頻撲捉設備與監控中心終端控制及錄像存儲設備聯系起來。將前端視頻信號送至控制中心管理設備，并把控制中心的指令信號送到前端攝像機。

傳輸線路主要分為有線和無線兩種方式，本次工程主要采用有線方式，線纜為六類非屏蔽4對雙絞線纜。

本系統主要是對六類非屏蔽4對雙絞線纜進行敷設，敷設線纜要合理安排，敷設時防止電纜之間及電纜與其他硬物體之間的摩擦，轉彎處、穿墻體時注意不要刮破線纜外皮。合理安排管內穿線的數量，JDG20管穿1條線，JDG25管穿2條線。

穿線時應使用專業工具穿管器引導順利的穿入管道內，不應用力拉拽，以免變形，影響其電氣性能。

線纜兩端應進行標識，避免混亂，電視拼接墻端線纜應預留足夠的長度，一般為底部預留4米。

電源為DC12V直流電源的電源線不能與視頻線同管敷設，需單獨布管，以免造成信號干擾。

系統調試

監控系統調試必須具備的條件

前端攝像機及其他配件、監控中心設備、控制臺設備必須全部安裝完畢，線路連接完畢；土建及裝飾工程基本完工；

現場具備良好的防潮、防腐、防塵性能，設備均良好接地處理；

機房裝修完畢，清理干凈，空調、UPS配電正常運行。

監控系統調試準備

檢查線路導通及端接情況

檢查攝像機的安裝情況

檢查控制中心終端設備的安裝情況

檢查設備線路連接情況

以上設備安裝完畢后進行調試

攝像機視頻輸出調試

中心控制設備調試

監控應用軟件初步配置

監控功能具體配置

系統聯動功能的調試

監控系統調試的內容

視頻圖像質量調試

視頻圖像的監控范圍調試

網絡穩定性調試

控制中心綜合管理平臺系統調試

控制中心硬盤錄像機調試

電視拼接墻控制系統調試

系統供電調試

監控系統調試方法

調試順序分為設備調試或自檢，單系統調試，系統聯調。

首先使用萬用表、筆記本電腦等設備對線路和前端網絡攝像機進行調試。每條線路都要進行通、斷、短路測試并做記錄標記。每個攝像機都要進行方位的合理調整及鏡頭焦距的合理選擇。

單項設備和單系統調試完畢后，就可進行系統聯調。在系統聯調時最重要的是供電電源的正確性，不能短路和斷路。其次是信號線路的連接正確性，極性正確性，輸入輸出關系正確性。系統聯調是也可以完成某些性能指標的再一步測試。

首先開通系統電源，然后依次打開各監控設備，使系統進入工作狀態。

攝像機聯調：

通過控制主機指定一臺監視器,用鍵盤分別調出要測試的攝像機畫面,按“五級損傷制評分分級”表和“主觀評價項目”表測試圖像質量；測試者到攝像機安裝地點察看安裝位置是否合理，測試鏡頭、防護罩、支架、云臺的安裝質量和接頭牢固情況，紅外燈是否工作正常。

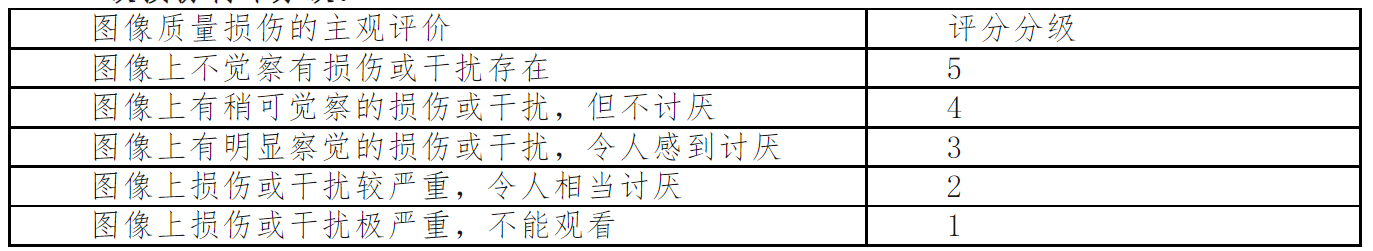

五級損傷制評分級：

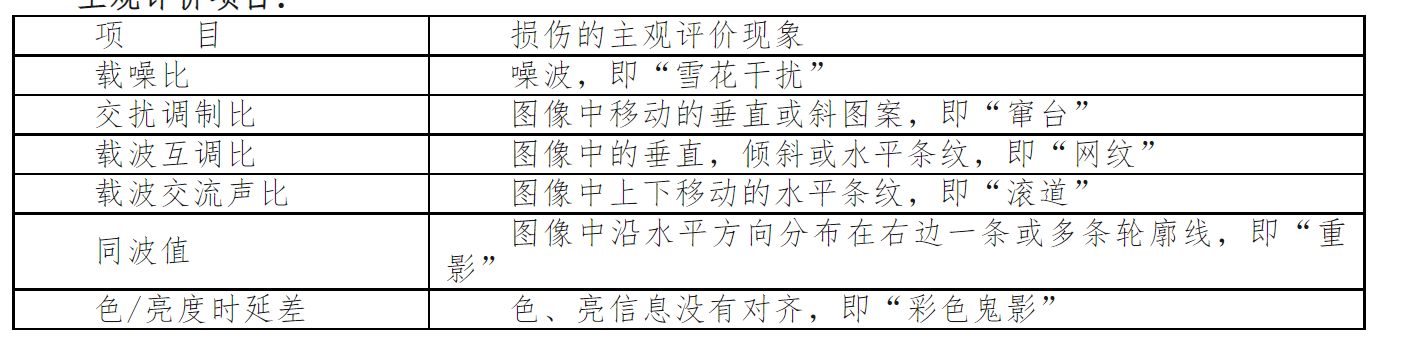

主觀評價項目：

云臺、鏡頭調試：

指定一臺監視器，用控制鍵盤分別調出要測試的帶云臺、可變鏡頭的網絡攝像機圖像，用鍵盤分別操作云臺水平轉動、云臺垂直轉動、光圈、調焦、變倍、功能鍵，測試各項功能是否正常。

鍵盤調試：

指定一臺監視器和一路攝像機畫面，用鍵盤分別操作云臺水平轉動、云臺垂直轉動、光圈、調焦、變倍、切換功能鍵，測試以上功能是否符合設計要求。

解碼器、管理平臺調試：

完成解碼器及管理平臺系統在電視拼接墻上的各類顯示功能調試，對解碼矩陣進行參數配置，包括攝像機參數配置，系統配置，動作周期配置等。使大屏幕顯示更加靈活和方便。
