1.1 系統概述

  構建監管安全長效機制，確保監獄場所安全穩定，是實現監獄懲罰改造罪犯功能的前提和基礎。所以需要多防線，多區域，多種探測技術方式的防盜系統來保證獄內改造秩序持續穩定。該系統的安全防范主要包括防盜報警，視頻監控和門禁。作為防范等級相對較高的單位，要求能準確及時捕捉入侵信息，以便防范人員迅速處理入侵事件。在報警、監控、門禁三個主要系統之間構建直接聯系，建立綜合的信息處理平臺，將入侵探測，視頻監控，聲音復核，出入口門禁以及其他復雜的緊急報警，結合在一起。將分散的信息進行匯總后，自動運行預先設定好的策略，提供決策依據。

    就周界防范而言，目前常用的防范手段主要有以拉鐵絲網為代表的機械類防范和以電子圍欄、紅外對射等為代表的電子類防范兩大類。傳統機械類防范雖然造價成本低，但也存在有礙美觀，犯罪分子易破壞而不能有效地防止壞人的入侵等缺點；而以威懾、阻擋為主要目的的電子圍欄雖能起到一定的防護作用，但因造價成本高、缺乏觀賞性，且存在傷及人身安全等不利因素而不能普遍推廣；紅外對射作為一種成熟的電子類防范手段，雖然對安裝環境、安裝場所有一定的要求，但因其造價適中，隱形安全而備受人們關注。

本系統主要是根據現場的實際考察及相關負責人的交流、以及相關規范進行編寫的。方法是：1、在監獄的四周圍墻上裝上一套無盲區的紅外光墻報警防護，它是利用人眼看不見的紅外光線相互之間構成一個光的防護“墻”,安全性極高。2、在消控中心或門衛值班室放置報警主機，報警主機由值班人員來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該方位有人入侵，3.根據發展需要可以增加網絡通訊模塊，實現在電腦上用軟件電子地圖模式統一管理，當報警時，電子地圖上會彈掉出該防區，一目了然；4、可以增加聯動模塊和監控聯動，當遇到有入侵者來犯，馬上響起報警聲；同時光墻把信號送到后臺主機及電腦上，信號通過聯動模塊帶動攝像頭，第一時間把入侵者的圖像拍錄下來,以震懾入侵者，使他無處遁形；因此報警主機必須要有人值守，以便警情得到迅速處理。

1.2 設計依據

1) 《安全防范工程程序與要求》（GA/T75-94）；

2) 《民用建筑電氣設計規范》（JGJ/T16-92）；

4) 《工業企業通信設計規范》（GBJ42-81）；

5) 《主動紅外入侵探測器》GB 10408.4-89

6) 《安防防范系統驗收規則》GA 308-2001

7) 工程商提供的設計招標信息及甲方提出的具體要求。

1.3 設計原則

1）先進性

本系統設計中采用了目前世界上先進的太陽能全無線主動紅外對射裝置和智能型無線報警主機，按照國際上成熟的系統結構進行工程安裝。

2）擴展性

整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如養殖中心以后要擴展，增加對射探頭、報警系統與視頻監控系統聯動防范、利用網絡平臺實現多系統遠程操控等，我們為系統都留有足夠的擴展空間。

3）安全性和可靠性

系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中太陽能全無線主動紅外對射是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合主動式紅外對射原理，所研制出來的新一代周界入侵探測器。與有線的紅外對射、紅外光柵、紅外護欄、紅外光墻相比，太陽能全無線對射具有誤報率低、抗干擾性好、環境適應能力強等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。

4）實用性和經濟性

整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

1.4 系統安裝布局圖

針對實際安裝要求，現將系統安裝分布示意圖介紹如下：（略）

1.5 系統組成

本項目為一個監獄周界報警監控聯動的一個項目，是地處在一個區域范圍內；有圍墻防護，但由于圍墻非常容易攀爬，無法滿足目前監獄的安全防范需求，建議用紅外光墻做一個周界，確保監獄財產不受外來者侵害，警示監獄犯人。推薦使用的產品為有效紅外距離100米的“八光束太陽能全無線光墻（HTZ-T002D12）”；這個項目約需要15對對射（具體分布參考安裝示意圖），該產品不僅供電無線，信號傳輸亦無線，方便安裝維護，而且本端三光束四光束光墻均采用調頻加跳頻技術，提供可靠的抗干擾性能，后端采用的無線報警主機則用兼容性較強的“工程報警主機（HTZ-G1000）”來進行集中管理。以后可以根據需求，增加聯動模塊一塊，可實現和監控聯動，當遇到有入侵者來犯，馬上響起報警聲；同時光墻把信號送到后臺主機，信號通過聯動模塊帶動攝像頭，第一時間把入侵者的照片拍下，送到后臺。考慮到無線信號的傳輸問題，建議在報方案時增加1個“433無線信號轉發器（HTZ-ZFQ）”，我們將對其分別進行敘述:

1.5.1 紅外光墻部分

1）工作原理

太陽能全無線對射與普通有線對射的工作原理是相同的，需完全阻斷發送端（F端）與接收端（S端）之間的相鄰兩束或兩束以上紅外光，接收端（S端）發送報警信號產生報警。不同點在于太陽能無線對射不需要布線，以太陽能板將自然光轉化成電能進行工作，以無線調頻加跳頻技術發送信號，查找故障簡單。太陽能全無線對射的基本設計思路是這樣的：第一，對射內置可充電磷酸鐵鋰電池，供電部分采用太陽能板供電，這樣就可以循環利用太陽能，無需電源線纜。一般來說太陽能板為非晶硅，不需要太陽直射就內產生電能，安裝環境大大擴展。另外，太陽能板的供電能力要遠大于對射本身功耗，保證晚上無光線或連續陰雨天也能照常工作。第二，對射內置無線信號發送模塊，報警信號用無線傳輸，在符合國家相關政策法規的前提下，盡可能用大功率以保證對射與主機間的無線距離。我公司的太陽能無線對射的紅外光為38KHz的二次調制光（區別于太陽光中未經調制的紅外光，因此在一定程度上可防止自然光干擾、誤報等情況的發生），他是將1秒的光波截斷成10萬段，只在10萬段里取30段，每秒就發送30段，從而達到功耗的節省，30段中只有連續丟6個光波段才報警——這也就是常說的紅外脈沖。在接收端（S端）上電后，先以每秒3000次的速度采集脈沖，然后依靠接收到的脈沖信號來調整接收端的處理器時鐘，最后根據對方脈沖的頻率來設置時鐘，從而只有對方脈沖過來時接收端才接收，達到省電的目的。

本次涉及到的產品工作狀態為：對射發射端發射三束或肉眼看不見的經過調制的紅外線，與之對準放置一個紅外接收端，紅外線光束構成了一道人眼看不見的封鎖線。當有人穿越時，同時完全阻擋2束紅外線時，接收端收不到紅外光波，接收端產生無線報警信號并發送到報警主機，報警主機接到報警信號后報警、電話報警等方式做出相應的報警反應。紅外線探測器有較高的抗干擾能力，大霧、暴雨、光擾、自由落體、小動物穿越或無線干擾等一系列外界因素都能有效規避，降低誤報。

2）紅外對射產品介紹

名稱：八光束光墻

型號：HTZ-T002D12

產品特點及功能

1. 太陽能供電，無需外接電源線。

2. 無線調頻+跳頻信號報警，無需外接信號線。

3. 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。

4. 采用數據編碼方式，做到6萬對光墻不重碼。

5. 采用二次調制編碼的光信號，避免多對光墻之間的紅外光相互干擾問題。

6. 抗強光干擾，并有干擾提示。

7. 具有故障自檢，并向主機報告功能。

8. 具有安裝后因刮風等原因造成偏移并向主機報告功能。

9．自帶喇叭，具有現場報警功能。

技術參數

紅外光距離：實用100米

無線發射距離：開闊地3公里，紅外光束數：8光束

無線發射頻率：433MHz調頻+跳頻

24小時最大觸警次數：門鈴聲≤150次，1分鐘報警音≤3次

工作電壓：3.3V

儲電類型：可充磷酸鐵鋰電池

電池容量：發送端500mA 接收端1000mA

靜態工作電流：發送端≤1 mA 接收端≤1 mA

紅外光波長：940nm±20nm

太陽能電板供電能力：1800Lx光照情況下≥8mA（注：普通雨天戶外光照度約2000LX）

工作環境適應溫度：-300C~700C

外型尺寸：1090×84×45（mm）

無線報警主機部分

產品名稱：工程報警主機

產品型號：HTZ-G3000

功能簡介

　 ·8個有線992個無線可編程防區。

　 ·含鍵盤，內置電源、錄音模塊、無線接收模塊。

　 ·Ademco contact ID通訊協議。

　 ·4種布防方式：全局布防、半局布防、遙控布防、遠程布防。

　 ·6種防區類型：全局防區、半局防區、門鈴防區、屏蔽防區、旁路防區、緊急防區。

　 ·密碼鍵盤撤防、無線遙控撤防、遠程撤防、接警撤防四種撤防方式。

　 ·可用遙控器進行布防、撤防、緊急報警等操作。

　 ·1組6位用戶密碼，1組6位設置密碼均可自行修改。

　 ·可遠程控制，可外接監聽頭，可遠程監聽現場警情，可錄2~3秒語音，進行語音報警。

　 ·可撥打2組電話號碼（固定電話或手機號碼）和2組報警中心號碼。警情觸發時，循環撥號。

　 ·錄音、監聽、遠程控制、防區類型、電話線檢測及相關參數通過鍵盤按需要設置，防剪，防雷擊。

·220VAC供電，可接監聽頭、12V7AH蓄電池，最多可接4個鍵盤。

　 ·本主機接收頻率：433MHz

1.5.3 其他配套產品

產品名稱：無線信號轉發器

產品型號：HTZ-ZFQ功能簡介

◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無

線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線

信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。

◆公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。

◆當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。

◆單個無線信號轉發器可轉發50對太陽能全無線對射。

1.5.3 其他配套產品

產品名稱：聯動模塊32L

產品型號：HTZ-LD-32

功能簡介

◆ 本設備可外接16/32路開關量(編號00-15/31)可以分別設置與1個或幾個防區相關聯，這幾個防區中一旦有報警, 與之相關聯的開關量狀態只發生一次變化，例如：1號、5號、20號防區設置成與0號開關量關聯, 那么, 當1號、5號、20號防區中只要有1個觸警，0號開關量的狀態就發生變化，到了設置時間后，0 號開關量的狀態就恢復到原來狀態, 但如果這時5號或20號防區有觸警, 0號開關量的狀態不會發生變化的。

◆ 一個開關量可用設定與多個防區相關聯; 但一個防區只能設定一個開關量與之相關聯。

◆ 可用專用命令檢查防區與開關量的關聯設定是否正確。

◆ 開關量的狀態保持時間從1---5999秒可設置，默認1秒。

◆ 開機自檢，一打開電源或復位后，開關量的狀態按順序變化一次，以檢查開關量的好壞。

◆ 本設備只能與HB-G250FM系列主機配套使用。

產品名稱：網絡模塊

產品型號：HTZ-WT-1

功能簡介：網絡通信模塊體積小，可直接安裝在報警主機內，由報警主機主機供電，通過兩種方式對外通信，一種通過網線與Internet網絡連接，將報警事件通過網絡方式實時向監控中心傳輸；另一種通過無線將報警事件發送到監控中心；中心同時可控制各報警主機的布防、撤防、旁路等遠程控制。

特點：

1）通過網絡即可遠程控制報警主機，接收主機信息；

2）通過無線即可接收主機信息；

3）虛擬鍵盤：用戶用虛擬鍵盤通過網絡對報警主機進行遠程控制；

4）遠程編程：用戶通過虛擬鍵盤對報警主機進行遠程編程；

5）遠程信息：遠程了解報警主機的布、撤防、旁路、解除旁路狀態及時接收報警信息；

6）通過“恒博HB2000”監控中心軟件對報警主機同時進行監控和接警；　

7）通過模塊上的4個撥碼開關對相關操作進行限制；

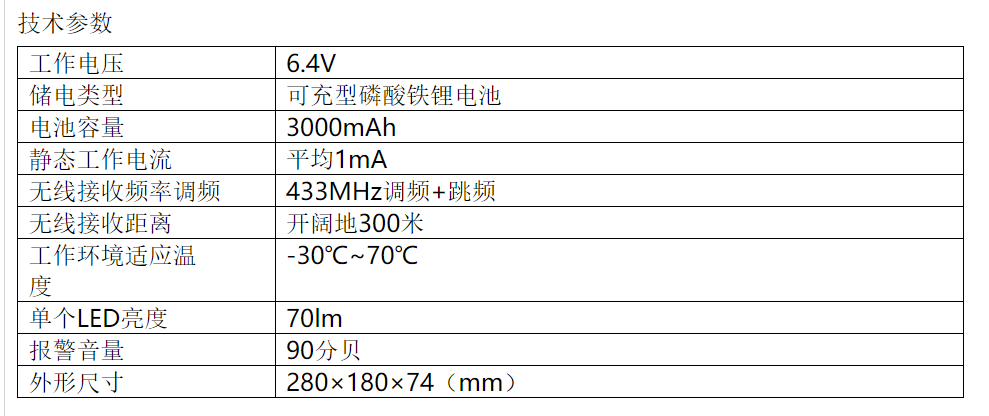

產品名稱：太陽能全無線戶外警號

產品型號: HTZ-JHD-2

功能簡介

◆ 采用太陽能供電，無需外接電源線；

◆ 接收433 Mhz無線調頻信號報警，無需外接信號線；

◆ 內置揚聲器、大功率LED燈，具有現場聲光報警功能；

◆ 可單獨學習433 MHz的太陽能全無線紅外系列探測器。當探測器發

生無線報警信號時警號會以聲光燈形式報警。

1.6 系統優勢及特點

A、系統優勢

1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。以一個工程要安裝50對對射為例，安裝傳統有線對射的話，因為要連接大量的線纜（每個對射拉1根電源線和信號線的話，一對對射就是4根線纜，50對對射需要200根線纜），先要挖鉤、鋪管和布線，然后再安裝對射，整個工程下來需要較長周期。如果安裝太陽能全無線對射，兩個人安裝的話一兩天即可，省時省材。

2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。

3．防止全系統遭受雷擊。因為對射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。

4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。

5.便于拓展。產業發展很快，廠區擴大，廠區搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能對射因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。

B、系統特點:

·太陽能供電，無需外接電源線；無線信號報警，無需外接信號線，真正的全無線對射。

·安裝不用鋪管布線，維護不用查線，節省管線等材料費，減少工程量降低安裝維護成本。

·無需太陽直射，陰雨天也能把光線轉化為電能，供對射正常使用。

·具有故障自檢功能。

·太陽光干擾時能自動屏蔽，不誤報，主機有強光干擾提示。

·大功率無線信號發送，具有較強的抗干擾能力。

·完備的防衛能力：入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范范圍。

·良好的抗干擾特性：當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束,所以不會產生誤報警。
