可視對講及門禁系統

1.1 線纜的鋪設

這項工作雖然比較簡單，但是也應該認真進行，特別是穿管這一項，容不得一點馬虎，鋪設線纜要掌握合理的方法。線纜鋪設時認真對線纜進行檢查，像外皮是否破裂，屏蔽層是否損壞以及芯線是否斷裂等等；一定要在鋪設的線纜上做好明顯的標記，以備安裝設備和日后檢修時使用。

1.2 室內機的安裝

室內機的安裝必須在裝飾完工、線纜鋪設正確后進行。

根據室內機安裝高度，按照布線要求將固定底板固定在墻上。

將室內機各個線路接口按照順序插入各排插接口，合理安排導線長度。

檢查各個部分安裝是否正確。

將室內機卡在固定底板上。

上電測試整個系統功能是否正常。

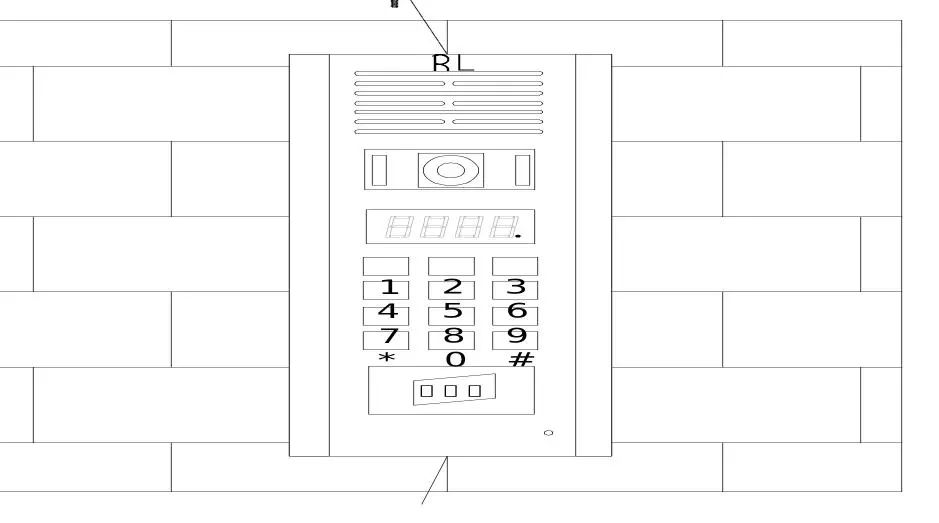

1.3 單元門口機、圍墻機的安裝

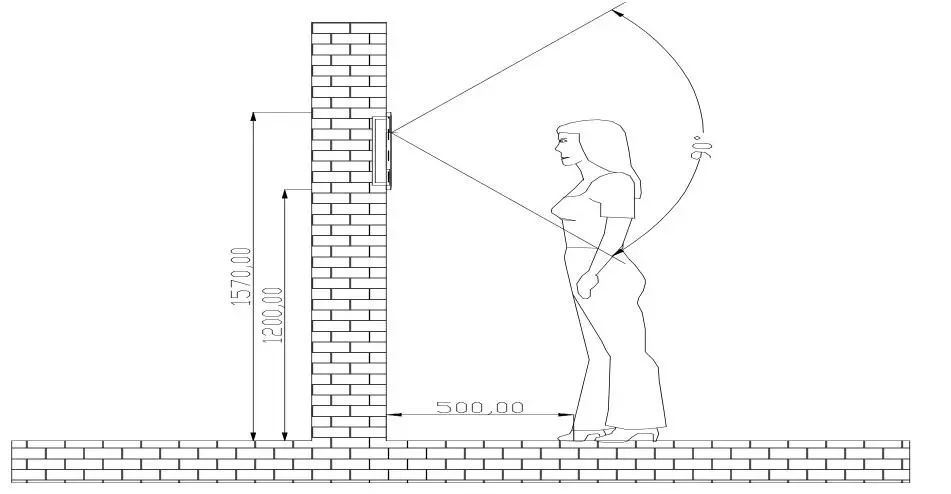

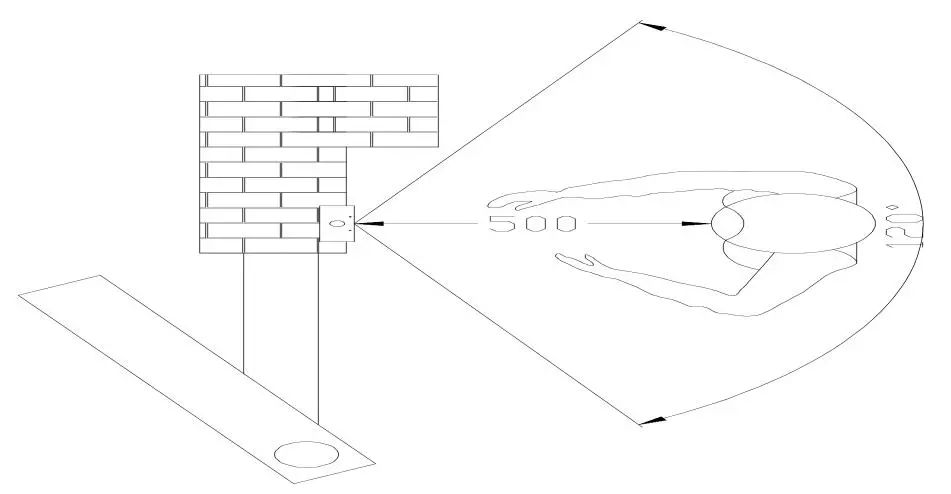

圍墻機采用埋墻式安裝，要求安裝在小區大門的旁邊或屋檐下，來訪者容易發現和操作的地方。同時必須考慮到鏡頭的有效視角要對準來訪者的頭面部。盡量避免來訪者背光、導致分機看不清來訪者的情況。

安裝高度在主機開孔下沿離地面1.3米左右的地方(攝像頭離地面1.5米)，正面、側面安裝均可。

一般安裝在每棟門的右邊的墻上，安裝位置應盡量避免日光直射、灰塵、雨淋、強烈振動、強烈腐蝕、強烈輻射等場合。

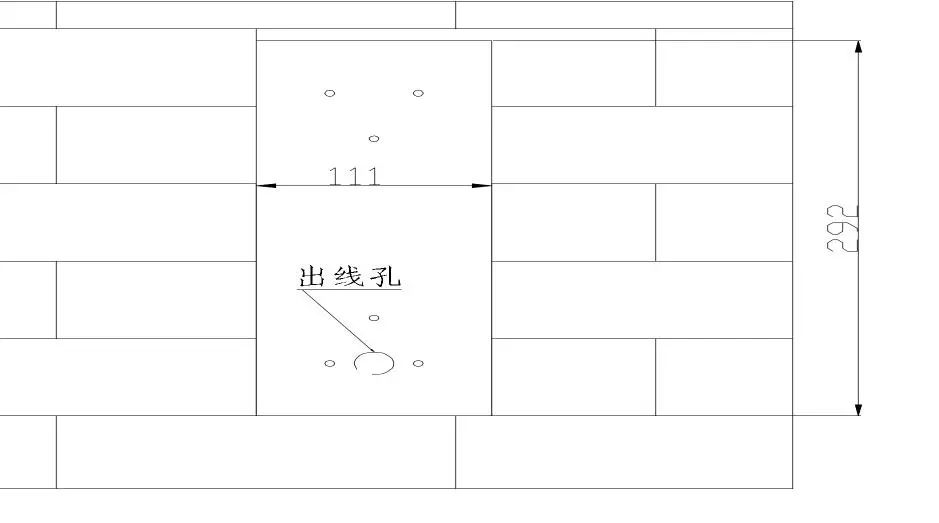

主機底盒暗埋在墻面上。安裝尺寸：寬111mm、高292mm、深408mm。

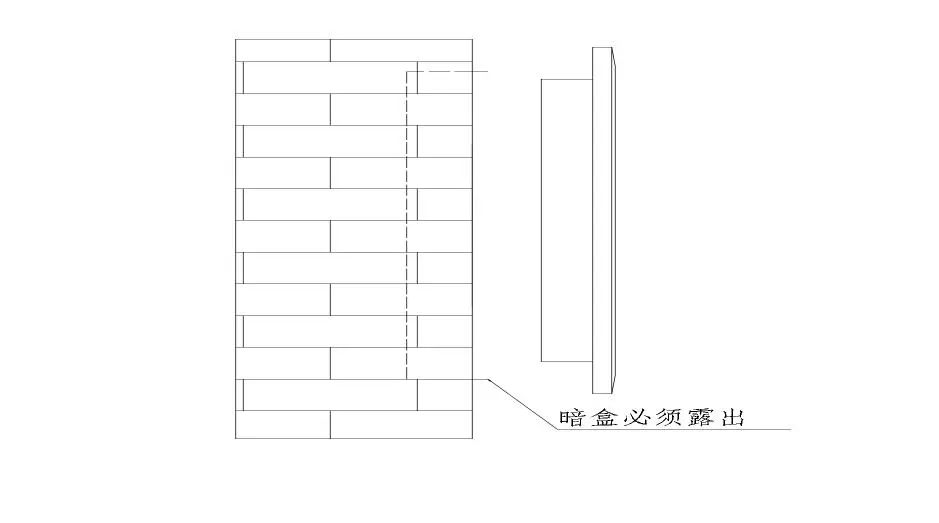

為了便于主機的安裝，底盒預埋時以底盒左右兩面平墻面，上下螺絲孔高于墻面。

合上主機，打好螺釘，安裝完成，進行調試。

1.4 管理中心機

配套機柜安裝方式的管理中心機，將管理中心機插入標準19”機柜中，管理中心機占用6U高度；用螺釘GB/T 818 M5×12螺釘和塑料間隔柱M5×12×0.8將管理中心機固定在機柜上。

桌面安裝方式管理中心機將管理中心機放置在水平桌面上；或打開腳撐，將管理中心機放置在水平桌面上。

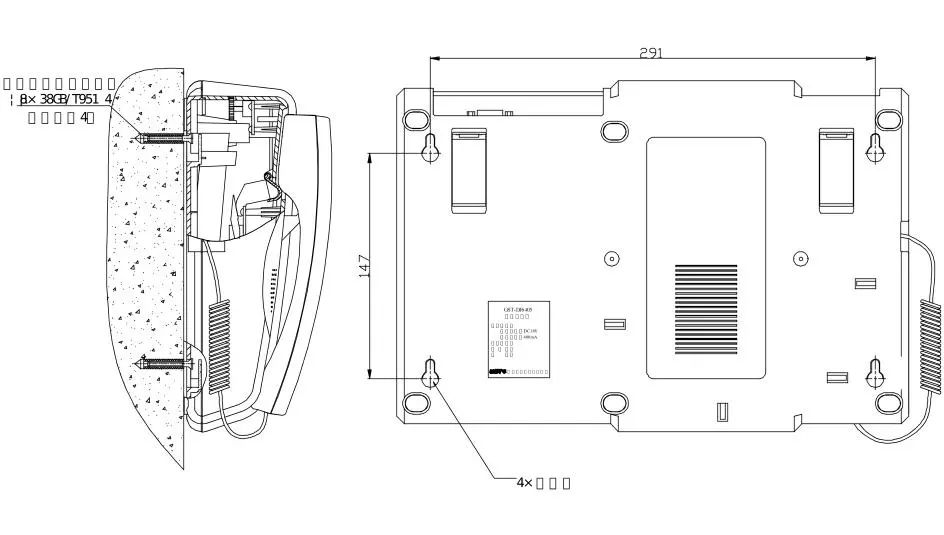

管理中心機采用壁掛安裝方式，在需安裝管理中心機的墻壁上打四個安裝孔；將塑料脹管木螺釘組合Φ8×38GB/T951裝入墻壁四個安裝孔內；將裝入墻壁的螺釘從管理中心機底面安裝孔中穿入，把管理中心機固定在墻壁上。注意：采用壁掛方式時，管理中心機腳撐應處于關閉狀態。

管理中心機壁掛安裝示意圖

1.5 電源的安裝

門口機電源：安裝在首層弱電井內。要求裝入弱電設備箱內、可靠接地。

1.6 對安裝、供電線路、連接情況的檢查

對講系統的整個系統涉及的連接點和插接件比較多，在安裝時也有可能因為個別的原因發生錯誤，所以，細致的檢查是有必要的，一般的檢查包括設備安裝安全性，供電線路是否合理，各插接件的連接是否正確等，另外還有一個重要的檢查項目就是：仔細檢查每一件設備的狀態設置是否滿足設計要求，這點絕對不能忘記，否則極易造成設備損壞，這些狀態包括；分機在橋接要求時，橋接開關是否置位；各設備的電源選擇開關是否合適；分機的地址碼是否設置正確等等。
