北京小區停車場出入口系統主要由抓拍機、道閘、道閘雷達、出入口控制終端、線圈、車檢器等設備組成，負責對出入場車輛進行常規管控與收費。凱源恒潤北京監控安裝工程公司在此詳細描述停車場系統施工規范及注意事項！

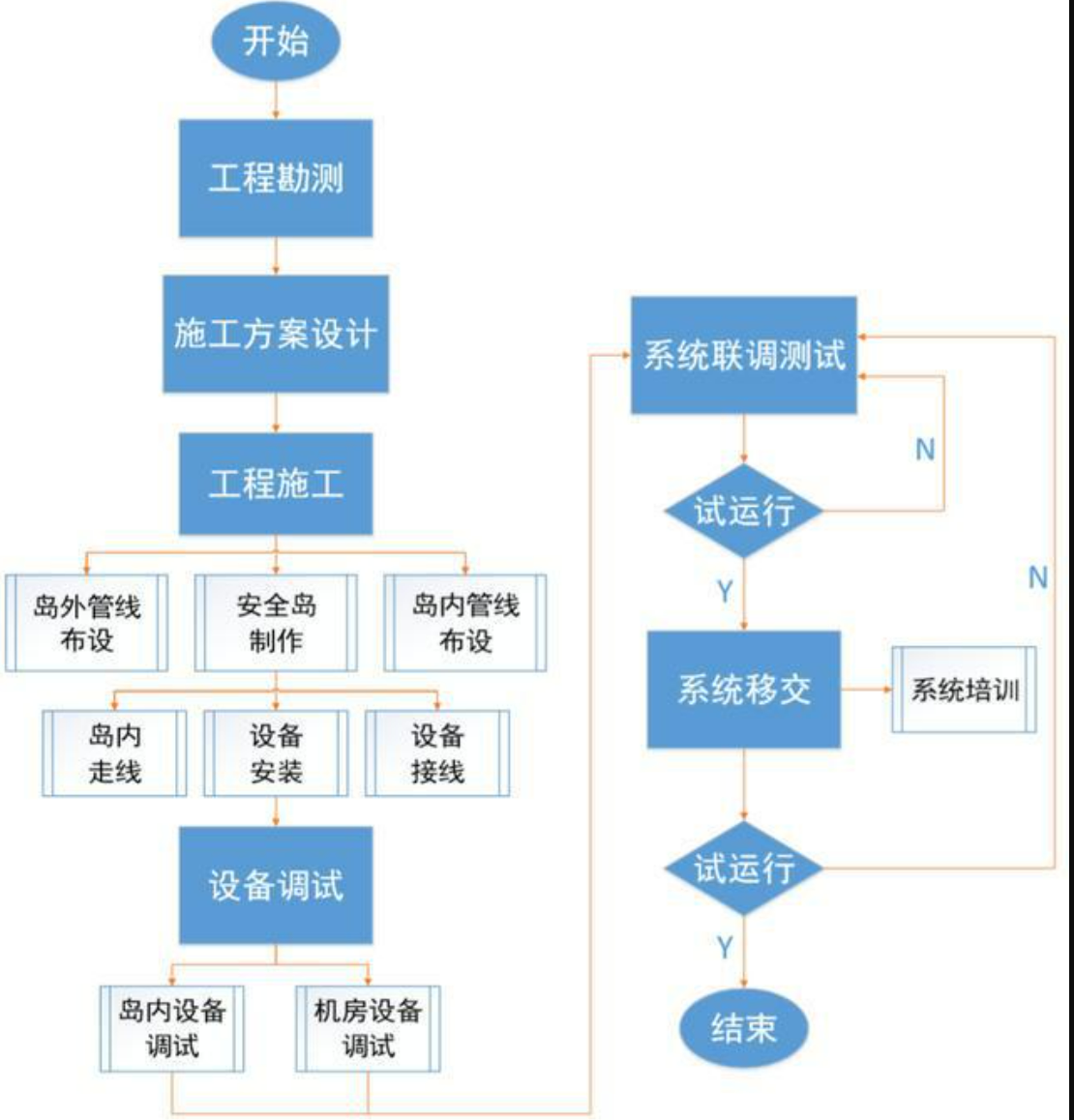

系統施工流程

注意：

• 請務必重視“工程勘測”環節，針對特殊場景或復雜環境，請?jiān)诳睖y(cè)后及時與海康技術支持溝通。

• “施工方案設計”環節，包含設計施工圖紙，可事先聯系我司獲取基線方案圖紙，參考完成施工圖紙?jiān)O(shè)計，任何項目施工現場必須有對應的施工圖紙作為施工指導依據。

工程施工規范

安全島制作規范

• 根據施工圖紙的安全島尺寸或設備基礎尺寸制作安全島。

• 安全島澆筑混凝土前必須按施工圖紙及設備走線要求固定好預埋管，埋管深度不小于0.1m，管道走彎處不得有折斷或變形，管道內不得有異物。

• 預埋線管每隔10m遠，需做0.6m*0.6m的手井。

• 強、弱電線纜必須分開穿管：當電源線穿管采用PVC管（或PE管）時，與信號線的管間距不小于0.15m，若采用鍍鋅鋼管（JDG管或KBG管），與信號線的管間距可縮小至0.1m。

• 預埋管出頭處應根據設備安裝位置嚴格定位，并根據設備安裝基礎區大小排列整齊、緊湊，澆筑混凝土前應將管道兩端做封堵處理。

• 設備周邊做安全防護欄，如下圖，在安全島兩端的邊緣延長線上設置防撞立柱。

地感線圈施工規范

• 線圈切槽需在堅實、牢固的路基上，避開破損路面；混凝土路面避開拼縫；線圈上面鋪磚的施工方案要提前確認磚的厚度。

• 線圈周?chē)?.5m范圍內不能有大量金屬，如窨井蓋、伸縮門導軌、排水溝等；周?chē)?m范圍內不能有超過220V的供電電路。

• 當?shù)馗芯€(xiàn)圈敷設位置的下方存在鋼筋網，會對線圈檢測產生干擾，可增加紅外對射檢測方式并增加線圈匝數提升檢測可靠性，或者采用雷達檢測方案，必要時請聯系我司技術支持確認實施方案。

• 接入不同車檢器的兩個地感線圈之間的距離不小于1.3m，接入同一個車檢器的兩個地感線圈之間的距離不小于0.5m

• 出入混行車道，防砸線圈應置于道閘桿子下方正中位置；出入分離車道，防砸線圈應以3:7的比例橫跨在道閘桿子下方（離車方向?yàn)?）。

地感線圈施工步驟

步驟1線槽定位：按照施工方案和圖紙確定線槽位置，提前在對應位置放線定位。

• 線圈長邊：根據車道寬度決定，要求距離車道邊緣0.6-1m，總長不超過5m

• 線圈寬邊：普通車輛通行，線圈寬度1m；若有特殊車輛如卡車（底盤高）、掛車（中間空間不超過線圈寬度）、油罐車等，線圈寬度1.5m

注意：過挖掘機、推土機等工程類車輛，建議將道閘鎖閘處理。

步驟2線槽切割：

• 線槽規格：線槽切割寬度4-8mm深度50-80mm；要求開槽斷面齊整，并保持各線槽深度和寬度均勻一致。

• 倒角：線槽銳角部位要倒角處理，防止損傷線圈。實際切割過程中矩形各邊不能切割到底，防止切割倒角時整個三角形脫落，翹出路面。

線槽倒角切割實例圖

• 引線槽：需切割至安全島或路邊手井的引線槽，因引線必須雙絞，故引線槽通常比線圈環線槽寬。

步驟3線圈線敷設（線材規格：FVN49/0.26或不小于0.75mm2的耐高溫高壓導線）

• 將線槽清潔并干燥后，在底部鋪一層5mm厚的細沙（防止槽底堅硬棱角割傷線材）。

• 在線圈槽中按順時針?lè)较蚶@制5—6圈線（根據現場情況操作），放入槽中的線圈線應按自然狀態松弛放置，不能有應力，并且要一圈一圈壓緊至槽底。

注意：確保線材（線圈線和引線）沒有傷點、絕緣層沒有損壞、中間沒有接頭，用膠帶對兩個端頭進行密封，防止水氣進入。

線圈施工斷面圖

• 線圈的引線按順時針?lè)较螂p絞（每米大于20絞），放入引線槽中，在安全島或路邊手井出線時預留1.5m長的線頭（接線完成后，多余的剪掉）。如下圖所示。

線圈進線平面圖&線圈進線剖面圖

步驟4饋線敷設（當線圈引線雙絞超過10m，應布置饋線）

• 當需要多條饋線或饋線較長（超過50m）時，要盡可能在離線圈較近的地方接線。

• 線圈饋線不可使用多芯電纜，應采用2芯屏蔽雙絞線，并保證每個線圈分別使用一對雙絞線。

• 接頭必須保證低阻率，并且對外絕緣程度要求不比原始線纜絕緣程度差。線圈饋線與引線的連接必須焊接，并用防水膠布和絕緣膠布包兩層，放在防水的接線盒內。

• 饋線屏蔽線與車檢器相連的一端，屏蔽層必須做接地處理

步驟5封槽：采用速凝環氧樹脂或融化的硬質瀝青

• 線材敷設完成后，需進行感值和電壓檢測。用萬用表檢測感值是否在100μH—300μH之間，檢測電壓值是否小于2mv（采用萬用表交流毫伏檔），否則需整改。

• 線圈及引線在線槽中壓實后，再鋪一層5mm厚細沙，防止線圈屏蔽層被高溫熔化。

• 用熔化的硬質瀝青或速凝環氧樹脂澆注線槽。冷卻凝固后槽中的澆注面會下陷，繼續澆注，反復3次，直至冷卻凝固后線槽的澆注面與路面齊平。

設備安裝規范

自動擋車器、出入口控制機

• 出入口控制機和自動擋車器安裝處，必須加砌水泥基礎（或安全島），且不應安裝在低洼地帶，以防積水對設備造成不良影響。

• 根據施工圖紙和產品安裝指南，確定機箱安裝位置，標記孔位，使用鉆頭開孔，并用螺栓固定。機箱的固定應牢靠，不得出現松動或搖擺現象。

• 出入口控制機、自動擋車器的機身應垂直于水平面，其最大傾斜角度不大于1°。

• 設備之間應預留安全距離，確保機箱門可正常打開；自動擋車器桿子起落無遮擋。

出入口抓拍機

• 根據施工圖紙，確定抓拍機安裝的位置，在安全島上標記好抓拍機立柱底座的安裝孔位，通過膨脹螺絲固定立桿，安裝抓拍機。

• 抓拍機位置到觸發線圈的水平距離4m（即觸發距離，根據情況3.5-5m可調）。

• 抓拍機安裝的角度應保證車頭到觸發位置時，抓拍的車牌可以擺正

• T字型行車軌跡或車道較寬情況，應布置雙抓拍機多角度抓拍，如下圖所示。

• 安裝設備時，抓拍機的有效視場不得被遮擋。

雙抓拍機布局示意圖

道閘雷達

• 道閘雷達由“觸發雷達”“防砸雷達”兩部分組成。觸發雷達用于監控車輛到來，觸發抓拍機抓拍車牌，控制自動閘桿升起；防砸雷達用于監控車輛離開，控制自動閘桿升降，防止“砸車”、“砸人”事故發生；應用場景如下圖所示。

雷達應用示意圖

注意：

①雷達不適用于大角度入場或出場的場景，車身與車道夾角不大于30°。

②觸發雷達不能用于出入混行的車道場景。

③防砸雷達不能用于廣告道閘或者柵欄桿道閘的場景。

④對開情況下，雷達進行錯頻操作。

• 雷達安裝高度：下邊沿距離路面0.6m

• 防砸雷達在自動擋車器桿子起落方向的機箱側面，正對車道，壁掛式安裝。

• 觸發雷達在與抓拍機水平距離4m（即觸發距離，根據情況3.5-5m可調）處安裝，可壁掛式固定在出入口控制機機箱上或者專用立柱安裝。

• 防砸雷達縱向安裝，觸發雷達橫向安裝。

• 車道外側若安裝隔離護欄，請固定牢固，應避免使用伸縮帶或路錐等容易移動、晃動的裝置。

雷達安裝實例圖

設備接線規范

• 嚴格按照施工圖紙及我司施工手冊要求接線。

• 所有外部設備連接的線頭不能太長，以免外露引起短路。

• 強電與信號線不能穿在同一管內，必須分開鋪設。

• 布線時應對線纜做好標記，以便后續安裝、調試和維護。

設備連接所需線型表

出入口系統的施工指導就先介紹到這啦。在做好勘測的基礎上，規范施工可以為出入口系統的正常運行帶來一份重要的保障！
