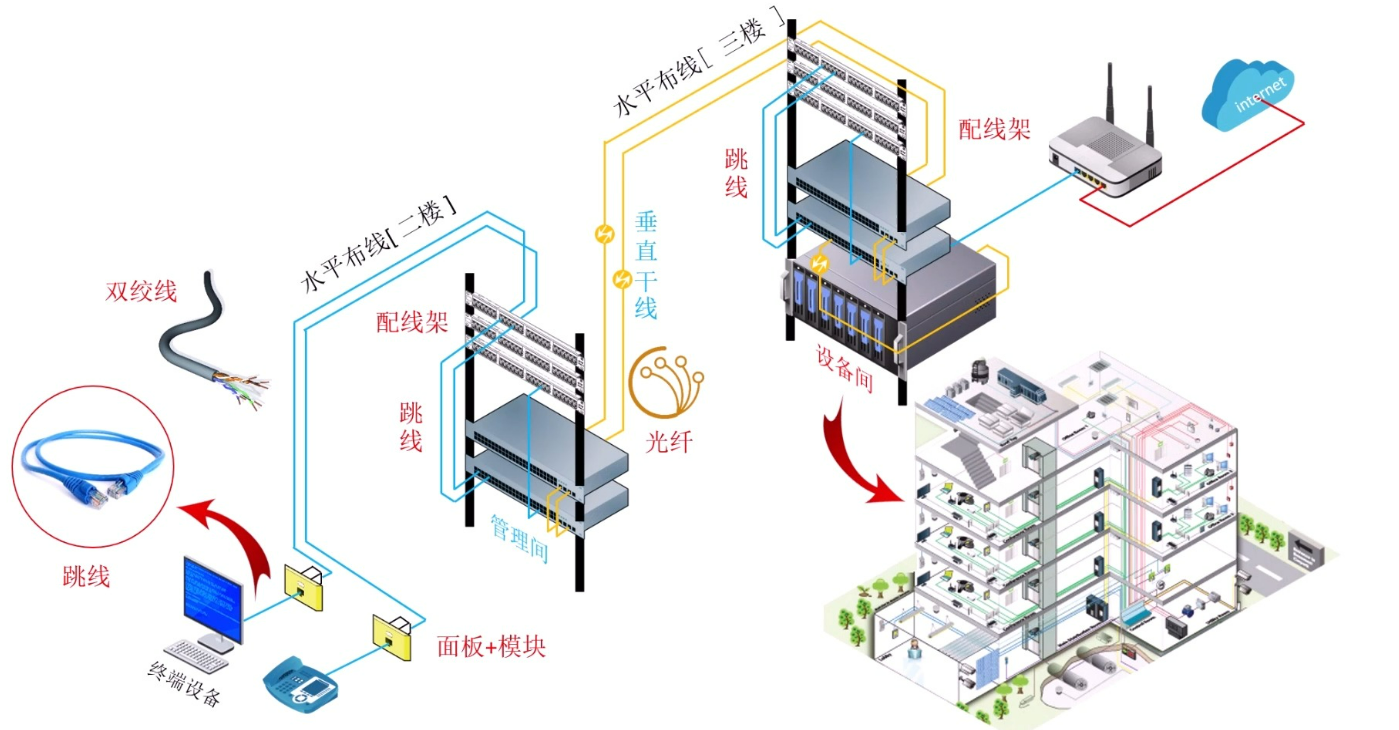

工程實施是整個系統建設成敗的關鍵環節，其目的不僅要提供一個符合現在需求的質量優良的系統，更應為未來的維護和升級提供最大的便利。

綜合布線技術含量較高，對各項技術指標有嚴格的國際、國內標準，布線系統的質量對運行在布線之上的網絡有直接的影響，綜合布線的管槽安裝、線纜敷設、端接和測試等工作都必須按照規范嚴格操作，因此施工單位和施工人員必須依此規范為依據經過嚴格技術培訓，才能執行施工。

綜合布線一般在與樓宇裝修工程同步進行，與其他施工單位同場施工，任何事故都可能帶來重大損失，相互間造成影響，因此所有參加施工的人員必須進行安全教育，尤其是防火等方面的教育。

綜合布線材料成本高，多數材料易損壞，線纜裁剪不當會造成不必要的損失，因此，材料的保管、發放、使用都必須建立完善的制度；

施工單位必須與在現場施工的其他關聯單位積極協調，協調工作也要有完善制度。綜合布線系統的工程實施，綜合布線施工現場必須有嚴格可控制的施工質量和施工工藝、施工過程監督制度，并建立完善的質量監督和各類施工記錄、報表

工程開工之前充分做好各方面的準備工作，認真執行各項制度，并且施工過程和工藝處理必須預先提出方案以及與其他施工單位協調，最終使我們的施工質量達到優質標準。

工程實施方法一個綜合性很強的工作，其核心是行之有效的管理

1.工程現場管理

2.工程的技術管理

3.工程質量管理

4.安全生產與文明施工

5.工程實施步驟、重點及對策

工程施工圖設計

在工程實施過程中，在施工之前，首先應做好工程施工圖的設計工作。

施工步驟

本方案介紹工程的施工步驟包含在詳細的施工進度計劃內，在進入現場后會進一步細化。

1.施工準備：施工設計圖紙的會審和技術交底，由甲方或弱電總包組織，我方技術人員、工長參加；由我方技術人員根據工程進度提出施工用料計劃，施工機具和檢測工具、儀器的配備計劃，同時結算施工勞動力的配備，做好施工班組的安全、消防、技術交底和培訓工作。

2.配合主體結構和裝修，熟悉結構和裝修預埋圖紙，校清預埋位置尺寸，以及有關施工操作、工藝、規程、標準的規定及施工驗收規范要求；隨結構、裝修工程的進度，監督好管盒預埋安裝和線槽敷設工作，做到不錯、不漏、不堵，當分段隱蔽工程完成后，應配合甲方及時驗收并及時辦理隱檢簽字手續。

3.到貨開箱檢查：首先由設備材料組負責，技術和質量監理組參加，將已到施工現場的設備、材料做直觀上的外觀檢查，保證無外傷損壞、無缺件，清點備件，核對設備、材料、電纜、電線、備件的型號規格、數量是否符合施工設計文件以及清單的要求，并及時如實填寫開箱檢查報告。

4.各種線纜的敷設，隨著管盒預埋結束和線槽敷設及裝修工程的逐漸進行，應適時根據各專業的設計施工圖紙穿放線纜及進行校核檢測工作，并及時做好檢測記錄。

5.電纜敷設工作面的檢查：由質量監理組負責，嚴格按照施工圖紙文件要求和有關規范規定的標準對設備及線路等進行驗收。

6.機柜定位安裝：根據設計圖紙，復測其具體位置和尺寸再進行機柜，線架就位安裝。

7.線纜端接測試：嚴格按照設計文件安裝技術工藝規程標準進行施工，端接完成后應100%通過6類性能的測試和安裝工藝檢查工作，并做好相應的記錄和標簽。

8.系統自檢：在設備端接，測試完畢后，由質量監理組和技術支持組，按施工設計文件和有關規程規定，組織有關人員進行認真的檢查和重點的抽查(10%信息點抽測)，確認無誤以及合乎有關規定后，再進行竣工資料整理和報驗工作。

9.系統驗收：由弱電總包組織，綜合布線組配合，甲方和監理公司參加，對布線系統作最終驗收，同意投入使用，并開始計算保修期。

10.系統調試開通：由技術支持組和現場施工組負責，按甲方要求對電話通訊，計算機網絡及其他應用進行跳線，調試開通并作好跳線資料移交給甲方，此項工作應在系統驗收后進行。

11.系統培訓：由技術支持組負責向甲方管理人員作系統使用培訓，具體安排待雙方商定。

注意事項

1.  做到無施工方案（或簡要施工方案）不施工，有方案沒交底不施工，班組上崗前沒完全不施工，施工班組要認真做好完全上崗交底活動及記錄，每周一上午要組織不少于1小時的安全活動。嚴格執行操作規程，不得違章作業，對違章作業的指令有權拒絕并有責任制止他人違章作業。

2.進入施工現場必須嚴格遵守安全生產六大紀律，嚴格執行安全生產規程。施工作業時必須正確穿戴個人防護用品，進入施工現場必須戴安全帽。不許私自用火，嚴禁酒后操作。

3.從事高空作業人員要定時體檢。凡患有高血壓、心臟病、貧血癥、癲癇病以及不適于高空作業的人員，不得從事高空作業。

4.腳手架搭設要有嚴格的交底和驗收制度，未經驗收的不得使用，各種竹木梯必須有防滑措施，施工時嚴禁擅自拆除各種安全措施，對施工有影響而非拆除不可時，要得到有關負責人同意，并采取加固措施。在高空、鋼筋、結構上作業時，一定要穿防滑鞋。

5.嚴格安全用電制度，遵守《施工現場臨時用電安全技術規范》（JGJ46-88），臨時用電要布局合 理，嚴禁亂拉亂接，潮濕處、地下室及管道豎井內施工應采用低壓照明。現場用電，一定要有專人管理，同時設專用配電箱，嚴禁亂接亂拉，采取用電掛牌制度，杜絕違章作業，防止人身、線路，設備事故的發生。垂直運輸的各種材料、機具一定要捆固、安全可靠。

6.電鉆、電錘、電焊機等電動機具用電、配電箱必須要有漏電保護裝置和良好的接地保護地線，所有電動機具和線纜必須定期檢查，保證絕緣良好，使用電動機具時應穿絕緣鞋，戴絕緣手套。

施工進度計劃與實施：

1.項目管理部在總體施工進度計劃指導下，由項目助理編制季、月、周施工作業計劃，由專業施工技術督導員負責向施工隊交底和組織實施；

2.項目部每周召開專業施工技術督導員，各子系統施工班組負責人參加的進度協調會，及時檢查協調各子系統工程進度及解決工序交接的有關問題。公司會定期召開各有關部門會議，協調部門與項目部之間有關工程實施的配合問題。

3.項目經理按時參加甲方召開的生產協調會議，及時處理與有關施工單位之間的施工配合問題，及時反映施工中存在的問題，以確保整個工程的順利及同步進行。

安裝工程施工工藝順序

1.先水平，后主干，安裝工程與土建施工應密切配合，合理交叉，認真做好各項預埋工作。

2.先水電，后布線，凡有條件的均應提前安裝，這是縮短工程工期、保證質量的關鍵。

3.先重點，后一般，如各層的設備間，應在裝修完工之后，先行安裝就位，然后再端接工作區，最后是調試運轉。

4.施工的進度：施工計劃是在甲方組織指導下進行，建立每周定期的工程例會制度，主要負責協調施工中的圖紙、技術，結構、裝修、電、水、暖風等各專業的交叉；了解督促設備材料的到貨工作，勞力配備，以及現場施工進度等有關問題。

5.綜合布線設備安裝按照通用施工工藝和施工及驗收規范進行安裝調試。

施工方法

光纖施工原則

由于光纖的纖芯材料是石英玻璃，容易破碎，因此，在施工時要特別謹慎。施工時應遵循以下原則：

1.在進行光纖連接器制作時，施工人員必須戴上眼鏡和手套，環境應保持潔凈。

2.絕對不允許用肉眼去看已通電的光纖及其連接器，更不允許用光學儀器去觀察。

3.維護光纖系統，只有在斷開所有光源的情況下，才能進行操作。

4.光纖布放要留有冗余，光纜在設備端預留長度一般為5-10米。

5.光纜的彎曲半徑在靜態時應至少為光纜外徑的10倍，在施工過程中應至少為20倍。

6.布放光纜的牽引力，應少于線纜允許張力的80%，另外，當光纖受到不均勻的側面壓力時，光纖的損耗將明顯增大。

7.光纜的牽引速度一般為15米/分。

8.管道(或橋架)內穿放電纜時，直線管路的管徑利用率一般為50%－60%；彎管路的管徑利用率一般為40%－50%。

9.金屬電線管、金屬軟管、金屬橋架及配線架均需整體連接后接地。

施工操作人員，應嚴格按照工藝要求，嚴守紀錄，嚴格貫徹工藝規范，搞好文明施工。

雙絞線施工原則

1.安裝時盡量保持線對的紐絞, 盡量減少電纜套剝開的長度

2.避免電纜線對的散開和隔離。在端接點維護線對，避免線對互相纏繞。

3.最小彎曲半徑應為電纜直徑4倍

4.電纜在捆扎時應松緊適度，捆扎環應可在固定物上自由滑動。、

5.盡量避免電纜之間的纏繞。

6.4對電纜的最大牽引張力為110N

在連接硬件上，不要在太靠近連接塊的地方端接線對，保持6cm左右的最小空間。

光纖敷設

1.建筑物之間的光纜敷設建議采用管道敷設，這是室外光纜敷設的最好方法，因為管道可以保護光纜，防潮，防損壞。光纜直埋，通常不提倡這種方法，因為任何未來的挖掘都可能損壞光纖。光纜架空敷設，不太可行，因為光纜暴露在空氣中會受到惡劣氣候的影響。

2.牽引光纜之前，檢查管道是否堵塞。

3.當張力超過45kg時，要用一個拉力計來監視拉線。

4.通過對管道加潤滑劑來減少摩擦力。

雙絞線敷設

1.施工人員穿線時每根電纜都必須在兩頭做出相同的標記，并與施工圖吻合。

2.在單個懸掛通道的4線對電纜不應超過252根，同時在通道中的電纜不應纏繞；懸掛裝置與電纜接觸表面應該圓滑或柔軟，以避免造成電纜外皮損壞和變形

3.要求線槽為全密封結構，可通過鎖扣開啟蓋子，線槽之間通過配套的連接片和螺栓連接；線槽底面要求沖穿線環，提供可以固定線纜的支架，以免線纜因重力損傷。根據布線標準，要求每隔600mm高度沖一排（每排均布4個穿線環）。要求沒有毛刺。

4.垂直線槽要與各層的水平橋架連接，并且要與各樓層配線間機柜上端的線槽連接；線槽轉彎處應采用弧線形彎頭或折線型彎頭，以免發生線纜的彎度太小，引起的損傷。

5.要求承包商能夠根據國家標準，確保電纜鋪設的可能性，清除管內毛刺和垃圾，并在管內留有穿線所需的引導鋼絲。

6.為了確保穿線順利，在電線管排放中，要求根據建筑規范在管線分支、連接、轉彎處設過線盒。

7.水平線槽和垂直梯架連接處，及水平線槽和管線各連接處需配以相應規格的分支附件，不能斷接，以保證線路路由的彎曲自如以及線路的安全；若管線長度不夠，需加套管時，應加外套，不能加內套。

8.所有線槽在線纜安裝完畢后，全部要求使用鎖扣封閉，以防鼠害；金屬線槽必須通過接地線互聯。

管線工程施工

1.電纜敷設前，應復驗電纜敷設表中的型號、規格、長度與供貨單位提供的電纜型號、規格、盤數及長度，列出電纜分割表，按先大后小、先長后短的原則施工，提高每盤電纜的利用率，降低工程成本消耗。管道豎井內垂直電纜敷設應采用終端頭牽引和中間夾具牽引相結合的方法，并對鋼絲繩、滑車夾緊螺絲等進行嚴格計算，電纜安裝要采取電纜軋頭和單支撐螺絲固定的方式。

2.機電分包負責的管槽安裝應嚴格按照國家規范施工，改動施工圖紙應經綜合布線組同意。

3.從地下層引到高層等長距離的穿管銅線，在中間增設裝有電線絕緣夾板的分線箱。

4.凡穿過沉降縫的電管均需增設補償裝置，單根電管配以金屬撓性管，成排電管增設接線箱。UTP穿過混凝土板沉降縫應設置防水套管。

5.在線管、線槽預埋敷設中，盡量采用機械化模型制作預制的施工方法，這樣既保證了工程方法，又可提高安裝速度，提高功效，節省勞力。

6.施工中，檢測手段要完善，隱蔽工程要由甲方簽字后才能回填，打灰、封頂，并有詳細記載，電纜電線在安裝前進行檢測工作，并建立詳細記錄資料，不合格的設備、材料禁止在施工中使用。

7.要堅持嚴格的技術、質量驗收制度，施工前要做技術交底，施工后要檢查驗收評定簽字手續，堅持“三檢”制度的落實；工程中如有變更時，先辦洽商后施工；設計變更和修改，增補時，由甲方主持出正式變更書后再施工。

8.已漏埋的處理或在施工中認為必須要修改設計文件的項目，提前通知甲方和設計人員同意，并辦理工程洽商后再進行施工，絕對不允許擅自處理。

9.凡隱蔽工程，設計圖紙變更部分和施工技術工藝標準以及測試、檢驗記錄等資料，一定要有詳細記載和標明，并辦理簽證手續，妥善保管。

10.對專業高新技術的培訓工作，要有計劃的落實，采用外出學習和培訓相結合，以解決新技術、新工藝，提高安裝施工中的技術水平。

11.成品遭到破壞的，應立即通知監理公司現場取證，分清責任人及賠償金額，為不影響工程進度，布線項目組應立即恢復。

工程實施中幾個重點及對策

工程實施與土建工程在時間進度上的配合

為了保證建設周期，本項目工程施工與土建工程、機電安裝、弱電安裝在時間進度上會有良好的配合。本系統是建筑的“神經”部分，為了保證系統在施工過程中有條不紊地按一定順序銜接進行下去，其中有一定的規律，我們必須加以注意和遵循。根據多年來在工程管理和工程施工方面的經驗，總結出在工程安裝前期必須抓緊的三個環節和在系統工程施工中與土建工程在進度配合上的六個階段。

三個環節是：

系統施工圖的會審

1.圖紙會審是一項極其嚴肅和重要的技術工作。認真做好圖紙會審工作，對于減少施工圖中的差錯，保證和提高工程質量有重要的作用。在圖紙會審前，我方項目組會向建設單位，監理單位，機電分包單位提供詳細施工圖，各單位應認真閱讀施工圖，熟悉圖紙的內容和要求，把疑難問題整理出來，把圖紙中存在的問題等記錄下來，在設計交底和圖紙會審時解決。

2.圖紙會審，建議由弱電工程總包方組織和領導，分別由建設單位、監理公司、各子系統設備供應商、機電安裝商參加，有步驟地進行，并按照工程的性質、圖紙內容等分別組織會審工作。會審結果應形成紀要，由設計、建設、弱電總包、施工四方共同簽字，并分發下去，作為施工圖的補充技術文件。

系統施工工期的時間表

該時間表的主要時間段內容包括：

系統設計、設備生產與購買、管線施工、設備驗收、設備安裝、系統調試、培訓和系統驗收等，同時工程施工界面協調和確認應形成紀要或界面協調文件。

系統工程施工技術交底

技術交底包括弱電工程總包方、各分系統承包商、機電設備供應及安裝商、監理公司之間，以及綜合布線項目組內部到施工班組的交底工作，它們應分級分層次進行。

在這里著重提出的是我方綜合布線項目組內部的技術交底工作，目的有兩方面：一是為了明確所承擔施工任務的特點、技術質量要求、系統的劃分、施工工藝、施工要點和注意事項等，做到心中有數，以利于有計劃、有組織地多快好省地完成任務，工程項目組長可以進一步幫助技術員理解消化圖紙。二是對工程技術的具體要求、安全措施、施工程序、配制的工機具等作詳細的說明，使責任明確，各負其責。

技術交底的主要內容包括：施工中采用的新技術、新工藝、新設備、新材料的性能和操作使用方法，預埋部件注意事項，技術交底將做好相應的記錄。

六個階段是：

（1）系統預留孔洞和預埋線管與土建工程配合

在建筑物土建初期的地下層工程中，牽涉到系統線槽孔洞的預留和消防、保安等系統線管理的預埋，因此在處理建筑物地下部分的“挖坑“階段，我方會配合建筑設計院完善該建筑物地下層、主樓部分的孔洞預留和線管預埋的施工圖補充設計，以確保土建工程順利竣工。

（2）線槽架的施工與土建工程、各弱電系統等的配合

系統線槽架的安裝施工，在土建工程基本結束以后，并與其它管理道（風管、給排水管）的安裝同步進行，也可稍遲于管道安裝一段時間（約15個工作日），但必須在設計上解決好各弱電系統線槽架與管道在位置上的合理安置和配合。

（3）系統布線和機房布置與土建和裝飾工程的配合

系統的配線和穿線工作，在土建工程完全結束以后，與裝飾工程同步進行，安裝應避免在裝飾工程結束以后，造成穿線的困難。同時主機房和各配線間的裝飾也應與整體的裝飾工程同步，在主機房和配線間基本裝飾完畢后，應將機柜定位，并將電纜引入機柜中，做好編碼工作，開始線架端接。特別注意主機房及配線間的門鎖一定要裝好！

（4）工作區端接

工作區面板的端接應在裝飾工程基本結束時開始，并注意家具的進場時間。

（5）系統的驗收

系統的驗收，我司認為應建立在自檢合格，竣工資料齊全的基礎上，并按弱電總包要求統一安排進行。在整個系統驗收后，再進行設備調試開通工作。

（6）系統的調試開通

綜合布線系統的調試，我方基本上在設備安裝完畢后，即進行系統的調試，周期大約需要15天左右，視乎網絡設備，交換機進線到位的進度。線管預埋和線槽架設要求

線管的預埋和線槽與橋架的敷設就需要與土建工程同步進行。因此系統施工圖的設計在這一方面要先行一步，在進行預留孔洞和預埋線管施工圖設計時，應充分考慮線路和設備容量應能滿足今后發展的最大需要量，同時應與建筑設計院、施工單位、建設單位密切配合，充分了解土建的具體情況，以便合理解決暗管設中的施工問題，充分了解其它風、水管道的分布、位置和技術與工藝要求，以免與這些管道發生窨布置上的矛盾。預埋暗管應盡量避免穿越建筑物的沉降、促縮縫，如果必須穿越沉降或伸縮縫時，線管應相應的處理。預埋暗管一般采用電線管或聚氯乙烯管，在易受重壓的地段和電磁干擾影響的場所應采用鋼管并有良好的接地。管內穿線、管徑利用率一般為40%。管內穿放絞合導線時，管子的截面利用率一般為20-25%，管內穿放平行導線 時，利用率一般為25-30%。線管的彎曲半徑，在放線纜時不小于線纜外徑的10倍；在穿放普通導線時不小于導線外徑的6倍。線管主要用于建筑物內的水平線路，通常用于距離不遠，管線截面較小的場合。對一些有防火和特殊保安要求的一級負荷線路一般均采用穿管設，按中國“高層民用建筑設計防火規范”（GBJ45—82）的要求消防系統的配電路（強電和弱電）應采用穿金屬管的保護方式，暗設在非燃燒體的結構內，其保護厚度不小于3CM，明時必須在金屬管上采取保護措施。當導線穿管時，若設在本層的樓板（地板）或設在本層的頂板投標部分內所用材料差不多時，應優先采用后者。因為設于本層頂板內（即上層的樓板）的管子兩端和開口向下，在澆制混凝土樓板時，水泥砂漿不會從管口灌入，而且在要求設置分線盒時，頂板容易處理。

本方案之綜合布線系統，需要管徑截面比較大，若采用暗管預埋在現澆鋼筋混凝土樓板內，會給暗管設和穿線帶來困難。對于預制樓板來說，由于樓板的墊層不可能很厚，加之鋼管的交叉，很難埋入。由于該建筑物采用中央空調，在裝修工程上均采用吊頂方式（假天花板），因此我們可以采用在吊頂內設線槽的方式，這種方式，目前在國外十分普遍，所用線槽及配件也已完全規格化，并配有各種轉彎線槽、T字接線槽等多種規格。利用線槽配線施工非常方便。線槽用角鋼支架支撐。角鋼架用膨脹螺栓固定在樓板下方。膨脹螺栓孔是用沖擊鉆現場打出的，在樓板上并不需要預留預埋件。線槽由鍍鋅薄鋼板制成配線時，線槽要留有40%的備用量。

在建筑物的吊頂內，為了防火的要求，導線出線槽時要穿保護管，導線不得有外露部分，同時線槽應采用防火材料制成，同時所有弱電線槽應有警示及鑒別標志或銘牌。

線管和線槽與橋架的施工設計，可由這幾個部分組成：墻外埋地管道部分、主機房部分，垂直橋架部分，樓層水平線槽部分，樓層水平線管部分，樓層引下線管部分，底盒部分。在實施設計時，要根據建筑物的大小，樓層高低，點分析和數量，確定出最佳方案。在建筑物弱電系統電氣安裝施工設計中主要確定線纜的路由和數量，配線方式，弱電豎井內線槽架和控制箱的布置，以及端接的連接和編號。

配線施工注意事項

穿在管槽架內絕緣導線的額定電壓不應低于500 V

管線槽架內穿線宜在建筑物的抹灰及地面工程結束后進行，在配線施工之前，應將線槽內的積水和雜物清除干凈

弱電系統的配線原則上可以采用同槽分隔方式敷設，但電壓大于65 V 以上的輔助供電回路，應另管另槽敷設，特別是電視信號線、廣播線和動力相之間有良好的屏蔽和相互隔離度，以防止信號串擾和電磁干擾管線槽內導線總截面積（包括外護層）不應超過管槽截面積40%設于垂直或水平管線中的導線每超過5M時，應在管線槽內或接線盒中加以固定，導線穿管線槽后，在導線穿出口處直至電氣設備接線端應裝軟護線套以保護導線防外力的損壞。
