一、門禁系統概述

門禁，又稱出入口管理控制系統，是一種管理人員進出的數字化管理系統。常見的門禁系統有：密碼門禁系統、非接觸IC卡（感應式IC卡）門禁系統、指紋生物識別門禁系統等。密碼門禁系統由于其本身的安全性弱和便捷性差已經面臨淘汰，生物識別門禁系統安全性高，但成本高，由于拒識率和存儲容量等應用瓶頸問題而沒有得到廣泛的市場認同。現在國際最流行最通用的還是非接觸IC卡門禁系統，非接觸IC卡由于其較高的安全性，好的便捷性和性價比成為門禁系統的主流。

凱源恒潤北京安裝監控公司針對某總某公共出入口人員進出較隨意、難以動態監控。為進一步改善某的醫療管理環境，完善安全防范管理功能，從實際情況考慮，我方選用了儀創非接觸式刷卡門禁系統響應本次投標活動。

在完成某總某門禁系統改造后，將給某的管理者提供了更安全、更便捷、更自動化的管理模式，而且也給使用者帶來了極大的方便。

二、設計依據

《智能建筑設計標準》GB/T50314-2015

《安全防范工程技術標準》GB 50348-2018

《入侵報警系統工程設計規范》GB 50394-2007

《出入口控制系統工程設計規范》GB50396-2007

三、系統組成

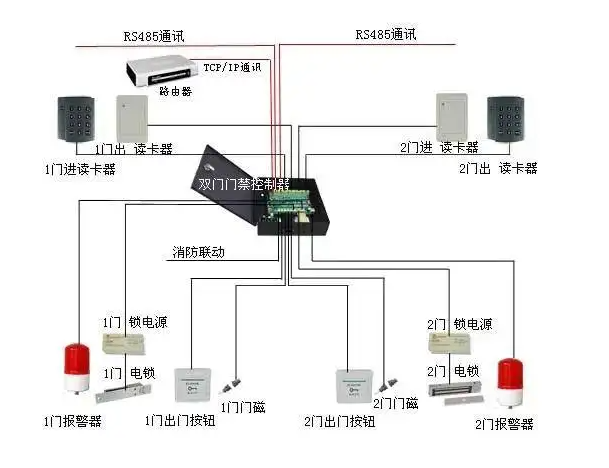

某總某所設計的門禁系統由門禁控制器、讀卡器、電鎖（帶門磁）、電源、出門按鈕、通訊轉換器、感應卡、 管理軟件等組成。

1.門禁控制器

門禁系統的核心部分，相當于計算機的CPU，它負責整個系統輸入、輸出信息的處理和儲存，控制等等。

2.讀卡器

讀取卡片中數據的設備。

3.電控鎖

門禁系統中鎖門的執行部件。我方將根據綜合樓、內科樓、外科樓門的材料、出門要求等需求選取不同的鎖具。主要有以下幾種類型：

 (1)電磁鎖：電磁鎖斷電后是開門的,符合消防要求。并配備多種安裝架以供顧客使用。這種鎖具適于單向的木門、玻璃門、防火門、對開的電動門。

 (2)陽極鎖：陽極鎖是斷電開門型，符合消防要求。它安裝在門框的上部。與電磁鎖不同的是陽極鎖適用于雙向的木門、玻璃門、防火門，而且它本身帶有門磁檢測器，可隨時檢測門的安全狀態。

 (3)陰極鎖：一般的陰極鎖為通電開門型。適用單向木門。安裝陰極鎖一定要配備UPS電源。因?yàn)橥ｋ姇r(shí)陰鎖是鎖門的。

4. 卡片

開門的鑰匙。可以在卡片上打印持卡人的個人照片，開門卡、胸卡合二為一。本次投標將贈送用戶1800張卡片。

5. 其它設備

出門按鈕：按一下打開門的設備，適用于對出門無限制的情況。

門磁：用于檢測門的安全/開關狀態等，與電鎖一體。

電源：整個系統的供電設備，分為普通和后備式(帶蓄電池的)兩種。

門禁系統主要有三種組網方式:(1)RS485模式。(2)TCP/IP模式。(3)混合模式，即以上兩種模式的結合。比如本次某總某的門禁系統將采用TCP/IP進行通信連接。

四、技術論述及施工質量保證

1、某總某的門禁系統采用TCP/IP網絡聯網，整個系統的拓?fù)浣Y(jié)構顯得非常簡單，整個工程的實施過程中可分為管線敷設、設備安裝接線、系統調試三個階段。

門禁一體機會把讀卡器和控制器集成在一起，這樣由于控制部分外露， 安全性會降低，成本也會較為降低。

有些要求嚴格管理進出的門禁系統，會用另一個讀卡器取代出門按鈕，即雙向讀卡門禁系統，這樣不但可以管理進入人員的權限，也可以管理外出人員的權限，并記錄其進出記錄，安全級別更高。也有的門禁系統讀卡器是帶密碼鍵盤功能 ，進入時不但要求卡符合通過身份， 而且必須輸入相關密碼，這樣可以保證即使卡片被人揀到都無法進入。本次某總某選取的為無密碼，但非一體機的門禁管理系統。

2、線纜的選用

a、讀卡器與控制器之間采用8芯屏蔽雙絞線(稱讀卡器線),線徑要求大于0.324mm2 (24AWG)，可用五類網絡線。

b、電控鎖與控制器之間采用2芯電源線(稱鎖線)，線徑要求大于0.5mm2 。如果鎖線與讀卡器線穿于同一根管中，則要求鎖線采用2芯屏蔽線。

c、出門按鈕與控制器之間采用2芯電源線(稱出門按鈕線)，線徑要求大于0.3 mm2 。

d、控制器與控制器及控制器與電腦的聯網線，采用2芯屏蔽雙絞線，線徑要求大于0.5mm2，可用五類網絡線代替

3、門禁設備安裝工藝

根據門禁系統的特點可將整個系統的管線分為局部管線及系統管線，局部管線指控制器跟讀卡器、電控鎖、開門按鈕之間的管線；系統管線指各控制器之間的管線及電源線。局部管線敷設同系統管線敷設可根據裝修、裝飾的進度交叉或平行進行，但要注意以下幾點：

a、電源線同信號線要分別穿管，且兩管長距離平行布置時應相距 30cm 以上；

b、交流220V電源由管理中心供至各門禁點，在某些情況下交流220V電源也可就近接取，但應符合相關規范；

c、穿線時一定要做好標記，線的接頭一定要放在接線盒內，若忽視了這方面的工作，則會給以后的安裝、調試工作帶來很大的麻煩；。

4、感應頭安裝

a、感應頭應盡量靠近所控制的門，在安裝時應盡量防止灰塵進入感應頭內；

b、感應頭的位置應遠離強電磁場及金屬物體，以免減短有效的感應距離；

c、墻洞內的布線應整齊、清晰，避免因?yàn)殡娎|問題導致日后的維護困難。

5、控制器安裝

a、控制器應盡量裝在房屋內，以減少人為破壞的機會。控制器的安裝位置應盡量靠近感應頭(最遠距離為 120米 )；

b、控制器的安裝面板應用自攻螺絲緊固在墻(門框)上；

c、在安裝調試完畢控制器后應將其鎖住保證設備的安全。

6、門鎖、鎖扣安裝工藝

a、電控鎖的電源線、控制線必須在對門進行改造時預先埋入門或門框內并在門外留出足夠的余量。電源線線徑不得低于1.5平方毫米；

b、在安裝時必須保證電控鎖與鎖扣的精密配合，即鎖舌在開/關門時能正常伸縮。

c、電鎖的安裝工藝，除能順暢鎖門及美觀外，陰鎖與陽鎖的配合應在關上門時沒有明顯的松動感，裝電插鎖或電夾鎖的門在鎖上后應與對應門或門軸平齊，裝磁力鎖的門在大力關門時電鎖不應有明顯的撞擊(安裝閉門器為佳)，主副磁力板間可有少許活動空間為佳。

五、安裝技術及高度要求

1.讀卡器和控制器的連線距離不要超過30米。

2.微機與控制器的連線距離：RS232接口<12米 RS422接口<1000米 RS485接口<1200米 電鎖到控制器的線，建議使用兩芯電源線，線截面積在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，最長不要超過100米。門磁到控制器的線，建議選擇兩芯線，線徑在0.22平方毫米以上，如果無需在線了解門的開關狀態 或者 無需門長時間未關閉報警 和 非法闖入報警 互鎖等功能，門磁線可不接。

3.控制器輸入/出電流比較小，工程調試時，如使用的電鎖瞬間沖擊電流過大，造成控制器重新啟動，建議在電鎖的電源線上并聯一只2200μF/35V的電解電容。（尤其是多把鎖接同一電源的，要么增大電源余量，要么多并幾個大電容）。

4.電鎖與控制器最好不使用同一電源供 。（我們的單門和雙門控制器是帶鎖電源的，此電源設計為雙電源，實際控制器電源和鎖電源是分開的，但保守的做法是最多接兩把磁力鎖）。

5.控制器電源必須要用線性電源。

6.由于線性電源有效功率不高，自身發熱厲害，一般是有效功率在40－70％不等，標稱5A的電源，有效電流在3A左右。但是，線性電源運行穩定，干擾少，適合長期穩定運行的設備。是國內外門禁設備普遍采用的電源類型。有些工程商問，能不能采用開關電源，開關電源功率大，有效功率高，我們不建議采用開關電源，開關電源一般會有較高的高頻紋波，會影響到主機運行的穩定性（尤其是通訊）。但可以用做鎖電源。

7.對有強磁干擾的場所，應采用鍍鋅鋼管或封閉金屬線槽敷設并做接地處理。

8.所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。雖然控制器具備了良好的防靜電防雷擊防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

9.建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。

10.請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。  不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。

11.不要將控制器和其他大電流設備接在同一供電插座上。

12.讀卡器、按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。

13.控制器建議安裝在弱電井等便于維護的地點。

14.不要將控制器和其他大電流設備接在同一供電插座上。

15.接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。

16.若需要保存門禁事件記錄則定期從控制器中讀取數據。

17.視應用場合做好停電的處理措施如采用UPS電源等。

18.妥善保管進入密碼，注意此產品的使用環境。

六、維修服務準則

1.我方承諾本工程免費質保期為2年，質保期內：

（1）系統出現任何故障，我公司接到建設單位電話即時做出響應，進行指導維修，如不能解決問題，我公司技術人員在2小時內趕到現場進行維修。

（2）公司備有足量的備品備件，對出現故障的設備如不能立即修復，由我公司免費提供代用品，直至故障設備修復為止。8小時內恢復系統并免費更換。

（3）在工程驗收結束后，我方將安排一名駐地工程師，納入到建設單位日常管理工作中，做好以下幾方面工作：

?人員再培訓

?工作日志匯編

?系統維護及維修

（4）公司安排專職技術人員定期對用戶進行回訪，向建設單位出具巡查報告。

（5）質保期內，公司保證負責免費更換本合同項目?jī)?nèi)因產品質量問題而損壞的部件。

（6）實行維修回訪制，征求使用者對維修人員及維修結果滿意程度。

（7）建設單位對系統使用提出更新升級的要求，本公司負責做好相應的

2.質保期限

質保期限：我公司對該工程承諾在質保期滿后，可簽訂維保合同進行終生維護，以確保系統長期、穩定工作。
