北京弱電機房智能化監控工程安裝施工解決方案_凱源恒潤北京監控安裝工程公司

發布日期：2022-06-26      訪問量：1083

北京弱電機房智能化監控工程安裝施工解決方案_凱源恒潤北京監控安裝工程公司

一、 機房格局優勢

   (1)、為了機房整體美觀性，氣瓶間設計在十樓電池間，通過有管網輸送到配電室及主機房。

   (2)、為了保證接待室（會商室）的寬敞大氣及隔音效果，監控室與接待室之間為隔音中空防火玻璃隔斷。

   (3)、為了機房的整齊美觀，機房機柜全部采用微模塊機房，全部采用列間空調（把全部精密空調排到冷通道機柜中間）。減少老式下送風精密空調的占地面積及美觀性，起到節能環保。

 （4）、監控室隔出一個電視墻檢修間，方便以后電視墻設備檢修，為接待室及監控室中控設備提供排放空間，保證監控室及接待室設備接線美觀性及占用空間。

 （5）、機房設計功能齊全，分為6個功能區：配電室、電池間（十樓）、氣瓶間（十樓）、監控控、接待室（會商室）。

 （6）、為了減少配電室排放設備的美觀性及承重性，電池及氣體瓶排放在十樓電池間。配電室配電柜擺布與機柜冷通道對齊，配電柜全部采用800*600或800*800機柜訂作配電柜。保證整個機房美觀整齊。

二、開放式橋架設計優勢

1、品牌：國優

2、材料：400*100不銹鋼網格開放式橋架（304不銹鋼,永不生銹）

產品優點：A.維護維修工作簡單；B.靈活簡便：C.降低電纜采購成本并降低；D.形式美觀；E.優秀的承載能力；F.經久耐用

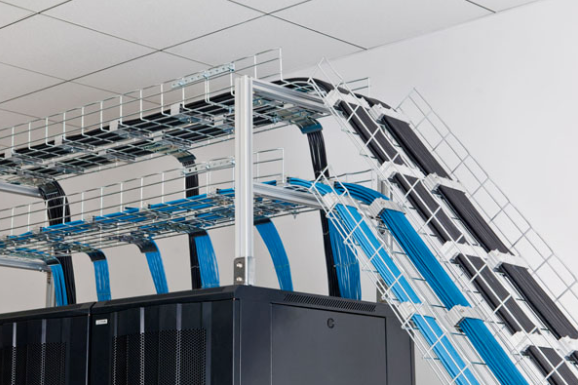

3、開放式橋架安裝圖片

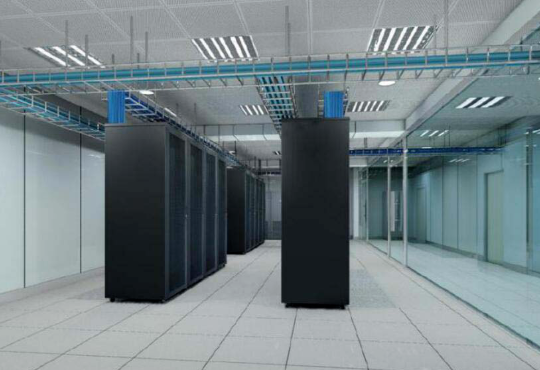

4、現場案例

三、綜合布線

1、品牌： 國優

2、材料：(1)、6類綜合布線系統的優勢主要體現對1000Mbps以上網絡的支持;(2)、與增強5類相比，6類布線系統具有更好的抗噪聲性能，可提供更透明、更全能的傳輸信道，在高頻率上尤其如此。（3）、6類系統在625MHz上的平均抗噪能力比增強5類高。(5)6類線纜的結構能承受更大的拉力，在技術上較超5類布線系統有優勢。

3、案例及現場圖片

四、冷通道（微模塊機房）（機柜）設計優勢

1、品牌：國優

2、材料：機柜整體的牢固性和穩定性，立柱為2.0冷扎鋼板，板面采用1.5的冷扎鋼板，機架承重能力強，能達到1600KG，提供第三方檢測報告證書。（同行業其它品牌只有1200KG-1500KG） 抗震能力強能滿足8～9度抗震要求，提供第三方檢測報告。（同行業其它品牌G是6-8度抗震）

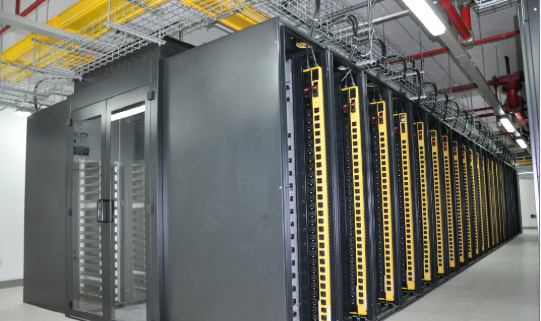

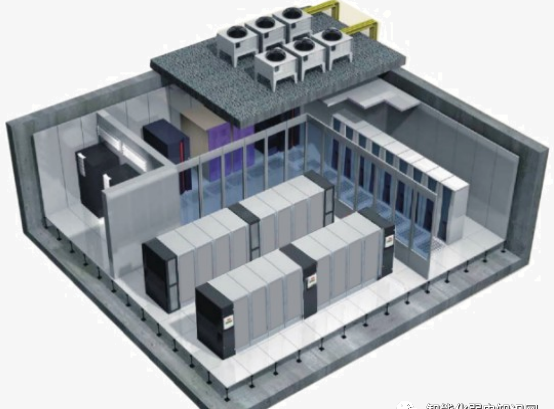

3、微模塊機房安裝圖及現場圖

4、重點樣板工程案例

冷通道/微模塊

五、列間空調（行間空調）設計優勢

1、品牌：采用美國海特公司的品牌黑盾，國海特公司成立于一九五八年，是專注于數據中心關鍵基礎設施空調。

2、材料：空調核心部件均采用進口品牌，如壓縮機，風機等

3、先進性：高可靠性整機連續運行壽命10年以上；電源、控制系統采用模塊化設計，可實現模塊插拔維護；緊靠機架放置，更加靠近熱源，配合機架背部出熱風、前進冷風的氣流分布，貼近熱源設計，制冷效率更高，更加節能；超大屏幕全中文圖形顯示屏（7英寸與4.3英寸可選）；專家級故障自診斷，啟動診斷模式后，自動檢測全部部件故障；無需高架地板，擺脫高架地板束縛。

4、布局設計：原投標2臺50KW下送風精密空調，我司考慮制冷及美觀性，現實施方案采用最先進的微模塊機房（冷通道），采用六臺40KW列間空調。

5、黑盾現場安裝圖片

6、工程案例：廣泛應用于國家電網,并在國網總部機房都有使用，應用于電信、移動、聯通、鐵塔等電信運營商

五、中央控制系統

1、品牌： 國優

2、材料：采用高端的電器元件，防止會議常出現的手機干擾現象，保證會場有清晰的語音環境；鵝頸式無線會議麥克風含防手機干擾咪桿；新特瓏產品在音響系統中保證產品之間的兼容性同時,,保證系統的整體穩定,良好,實用!具有3C認證標準

3、先進性：通過蘋果平板電腦控制接待室80寸夏普液晶電視機及8個麥克風及顯示器升降及監控室拼接大屏幕組合切換，用新特瓏中控平臺電腦可以通過玻璃隔斷控制監控控拼接大屏切換及控制（參觀人員可以通過監控拼接大屏觀看機房情況,減少人員進出機房），也可能通過80寸電視機參看機房情況

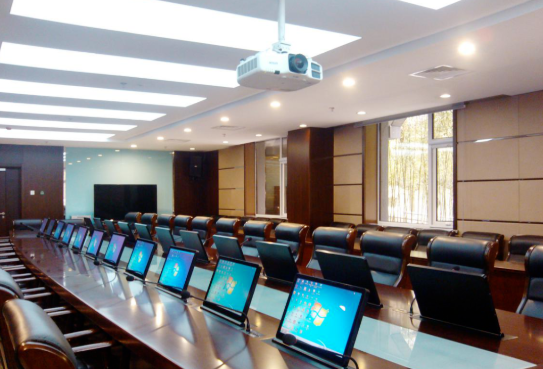

3、安裝現場圖片

4、中控系統蘋果平板電腦控制界面圖及系統圖

六、機房監控設計優勢

1、品牌：國優

2、先進性：可以通過5*3拼接大屏及接待室80寸電視機監控機房全部設備工作運行情況，也可能通過手機及電腦遠程實時監測機房溫濕度、門禁、電源、UPS電源、精密空調、氣體消防等設備運行及視頻情況。并在異常警訊發生時，現場監控電腦顯示器立刻在機房配置圖相關位置顯示報警信息，現場監控電腦自動啟動語音，光電警示功能，發布異常警訊，出現警示聲響提醒操作人員即時處理。

3、現場安裝圖片

4、工程案例：廣泛應用于廣州審計局、珠海海關、廣州軍區、廣州供電局、上海虹橋機場、廣州白云機場等

七、監控室大屏幕拼接屏設計優勢：

1、品牌：國優

2、材料：46寸拼接屏，目前最窄的邊框設計，寬度僅為3.5mm；三星獨有的DID顯示技術，450cd／m2的亮度，3000：1的對比度，10000K的色溫；高亮度高清晰度，即使在陽光照射下，依然完美顯示；超長壽命，支行穩定。

3、布局設計：監控室采用5*3  46寸3.5mm拼接屏。

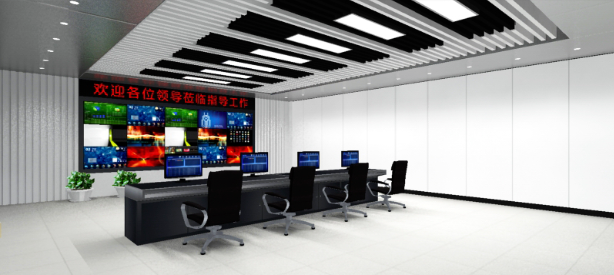

4、5*3大屏拼接現場圖

八、接待80寸大屏幕設計優勢：

1、品牌：國優

2、材料：采用了一種獨特的像素技術，直接將兩個垂直的像素分成兩個部分，讓每個像素都能產生自己的色值，因此直接導致了屏幕分辨率接近了8K（7680×4320）像素。

3、先進性：通過蘋果平板電腦控制80寸電視機，參看機房情視頻況及動環情況。還可控制電動窗簾及顯示升降。

4、布局設計：接待室采用一臺80寸大屏幕。

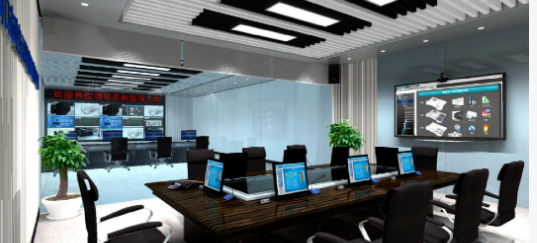

5、80寸電視機安裝現場圖

九、UPS不間斷電源設備計優勢：

1、品牌：國優

2、材料：真正的雙變換在線式UPS，關鍵電路的冗余設計，數字化DSP控制技術和無主從自適應并聯技術，雙DSP數字化控制

3、先進性：可在線擴容，增加UPS系統的帶載能力；提高系統的可靠性，實現N+X冗余。各臺機器無主從之分，沒有單點故障點。無需任何附件可實現N+1并聯。理論上無并機數量限制，工程實際6臺并機運行。自適應技術可以保證并聯各機輸出偏差較大的情況下均流并聯成功，使得機器在運行多年后技術參數漂移引起的輸出偏差不會導致并機失敗。

4、布局設計：原投標4臺200KAW  UPS主機，機房總共56個機柜，每個機房按5KW功率計算，我司考慮N+1并機供電（采用三臺200KVA就能滿足要求了），現實施方案采用三臺200KAW  UPS主機。

5、UPS安裝現場圖片

十、防靜電地板設計優勢

1、品牌：國優

2、材料：獨有背部“十字加強筋”設計，產品承重（承載力）相比其他品牌，同類型同規格，高出10%-30%（專利號：ZL200620083122.2）；表面平整度比其他品牌的同類、同規格產品高出1倍，變形量小；采用向利公司獨有生產工藝，產品使用壽命較其他同類、同規格產品長，性能穩定可靠

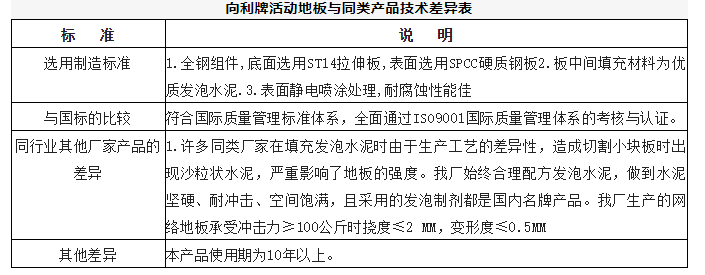

3、向利牌活動地板與同類產品技術差異表

4、近期部分經典案例工程：

    (1)廣東科技學院    4000平方

    (2)珠海檢驗檢疫局   700平方

    (3)華南農業大學     500平方

    (4)花都萬達         1000平方

    (5)廣州白云機場      800平方

    (6)花都、陽江、黃崗、高明監獄      1200平方

    (7)越秀高速公路聯網收費機房項目     400平方

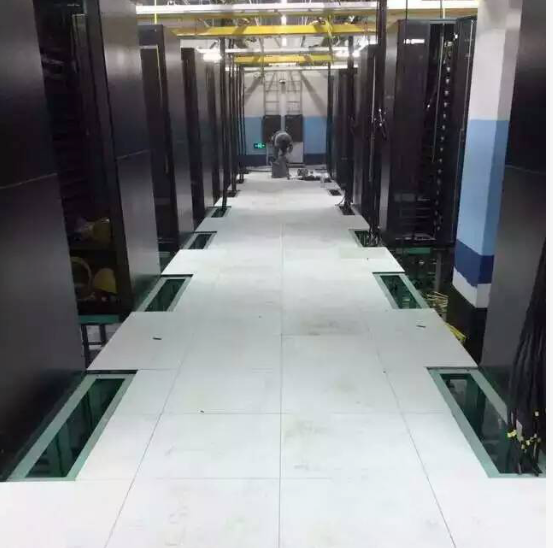

5、部分項目實例圖片：

十一、彩鋼板設計優勢

1、品牌：國內知名品牌（昌隆/深圳)

2、材料：昌隆新型PVC覆膜型彩鋼板優點：（1）、表面采用高分子PVC薄膜復合技術，不再不存在表面容易脫漆及刮花情況，外觀更加靚麗美觀。（2）、安裝更加方便快捷牢固，接口平坦易于清潔打理。（3）、通過：國家環保產品質量監督檢驗中心、國家防火建筑材料質量監督檢驗中心檢測且耐火時間達到2小時以上。

3、彩鋼板安裝工藝圖片

4、案例現場圖

案例：澳門中聯辦，聯想集團總部，廣州中院，深圳發展銀行總部、四川電力、成都地稅等

十二、防火玻璃與中空玻璃（隔音）設計優勢

1、品牌：中國知名品牌（特納）

2、特納單片防火玻璃材料:(1)特納單片防火玻璃選用優質浮法玻璃，具有高耐熱性及比重輕，透光率高，不發黃，無汽泡等特點。(2)優越的耐火性能：單片防火玻璃在高達1000℃的火焰沖擊下能保持90分鐘以上不炸裂，從而使人們逃生和救災工作爭取了寶貴的時間。(3)高強度：單片防火玻璃不僅具有卓越的防火性能，同時還具有突出強度很高的硬度。在同樣玻璃厚度下，單片防火玻璃的強度是浮法玻璃的6—12倍，是鋼化玻璃的2—3倍。(4)安全性：單片防火玻璃破碎后碎片為鈍角狀態，并且碎片比鋼化玻璃碎片更小，因此即使受到破壞也不會對人體造成傷害。(5)高耐候性單片防火玻璃與傳統的灌漿或復合夾層防火玻璃相比，除了強度高之外，最大的特點是高耐候性，它在紫外線的長時間照射下，不發生任何影響外觀和使用性能的變化，能長期保持通透與明亮。

3、布局設計：配電室、監控室采用特納單片防火玻璃，接待室采用特納中空玻璃（隔間）

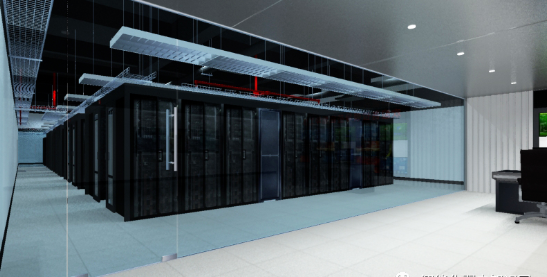

4、特納單片防火玻璃案例及現場圖片

案例：珠海檢驗檢疫局機房、廣東肇慶高鐵、南方電網機房圖片

5、中空玻璃材料:門窗按其所處的位置不同有不同的設計要求，具有保溫、隔熱、隔聲、防水、防火等功能，新的節能要求，減少寒冷地區由門窗而損失的熱量達到節能作用；除了能增強保溫的效果，很重要的作用就是隔音，能隔離接待室與機房間的噪音，確保會議室舒適安靜的環境。

6、中空玻璃案例及現場圖片

十三、照明設計優勢

1、品牌：中國知名品牌（三雄）

2、材料：機房全部采用超節能LED平板燈，確保機房照明達到500lx.

3、先進性：a、LED平板燈是采用液晶背光技術及高效LED芯片，獨特的散熱設計,確保LED功效高、光衰低、壽命長。b、表面光潔亮麗發光均勻,柔和不刺眼。c、100~240VAC輸入電壓,電源效率高。啟動時間短、不閃頻。d、燈具重量輕，易安裝。環保、安全、無污染，符合RoHs規范。e、性能穩定，維修率低。通用性強，安裝方便節約空間f、LED面板燈壽命長達3萬小時以上，即使頻繁地開關也不會影響產品壽命；g、綠色環保照明產品，不含水銀、鉛等污染元素材料；h、LED平板燈無紫外光線、無紅外線，免使被照物受輻射傷害；

i、采用柔光技術使LED平板燈擴展為面光源，消除眩光、視覺疲勞，升華視覺效果；j、LED平板燈顯色指數高，色彩還原性強，視覺清晰，看物體不失真，適合高檔商業照明場所使用；k、無頻閃，純直流工作，消除了傳統平板燈頻閃引起的視覺疲勞；

4、LED平板燈現場效果圖

十四、氣體消防系統設計優勢

1、品牌：中國知名品牌（報警控制器采用深圳三江，氣體裝置采用深圳鴻嘉利）

2、材料：配電室、主機房采用有管網七氟丙烷氣體滅火，氣體瓶設計在十樓電池間。氣體裝置有3C驗證。

3、優勢:（1）、無毒、環保、滅火高效、更新維護成本低，應用場所廣泛。（2）、有管網系統經過管網噴放，噴頭平均分配，所以噴放均勻，滅火效果好，而無管網一般都是箱體噴頭直接噴放，噴放不夠均勻；（3）、如果多個區域，有管網系統可以用同一套系統保護多個防護區。不同防護區發生火災，針對性的噴放，而無管網需要每個防護區單獨設置鋼瓶和滅火劑，這個時候無管網的價格就比較高了。

4、有管網現場安裝圖:

十五、配電柜設計優勢

1、品牌：中國知名品牌（柜采用圖騰；斷路器采用正泰/溫州）

2、材料與布局：柜采用圖騰；斷路器采用正泰/溫州，配電室有精密列頭柜、UPS配電柜、機架式配電單元、UPS旁路柜、動力柜、電池開關柜等。

2、優點：安全可靠，配置靈活的配電解決方案；結構牢固的機柜技術，性能優異的斷路器和自動切換開關，機房設置2路市電輸入，通過雙電源切換開關介入下游UPS配電柜及動力柜；可監控可管理的配電中心，能都監控配電柜的電流電壓及配電柜的溫濕度，方便實時監測機房供配電的情況，保障機房動力的穩定。

3、精密配電柜與傳統配電柜比較

    (1)、精密配電柜通過顯示配電單元，實時反映電能質量數據。并通過數字通訊上載至后臺環境控制系統。以達到對整個配電系統的實時監控和運行質量的有效管理。

    (2)、傳統配電柜使用指針式儀表或者數顯式儀表，只能有限的監測配電柜參數，滿足基本的需要.

    (3)、傳統的配電柜只具備配電管理的功能，將電源分配到負載機柜上；而精密配電柜，除了配電管理外，還具有運行管理與安全管理的功能，有效的提高了整個配電系統的可靠性，降低了風險。

    (4)、傳統配電柜支持的回路少，整體占地面積大；精密配電柜采用高精度高集成的模塊，提高了柜體的容積，支持較多的回路，減少了占地面積。
