北京弱電系統及綜合布線工程施工組織方案_凱源恒潤北京監控安裝工程公司

弱電綜合管網及布線工程是建筑弱電工程的基礎設施平臺，它是直接關系到各子系統建設和功能正常發揮的基礎通道，主要由區域綜合外網、室內綜合管網和綜合布線以及防雷及接地等工程組成。主要用于信息網絡、通信、衛星接收及有線電視、安全技術防范、火災自動報警及消防聯動、公共廣播及會議、信息集成管理等各弱電系統（子系統）綜合組網工程。弱電綜合管網及布線工程施工質量的優劣將直接影響到整個建筑弱電工程各弱電系統（子系統）的安全、穩定正常運行。

一、一般規定

1.1 本章適用于弱電綜合管網及綜合布線工程的工程實施、調試、檢測、質量控制。

1.2 弱電綜合管網及布線工程范圍包括：區域綜合外網、室內綜合管網和綜合布線工程。區域綜合外網工程由管道、電纜隧道、電纜溝、人（手）孔、引入與引出配管、室外交接箱等組成；室內綜合管網由弱電間、線槽、配管、配線箱、接線盒、智能配線箱、管網支架等組成；綜合布線工程主要包括用于建筑弱電系統及綜合布線的主干線纜、水平線纜、用戶配線、各類配線模塊、機柜等。

1.3 本章規定依據現行國家規范與標準《綜合布線系統工程設計規范》GB50311-2016、《綜合布線系統工程驗收規范》GB50312-2016、《民用建筑電氣設計規范》JGJ16-2008、《建筑電氣工程實施質量驗收規范》GB50303-2015、《通信管道與通信工程設計規范》GB50373-2006的要求編制，并與其配套使用。

二、施工準備

2.1 區域綜合外網工程施工前檢查應符合以下要求：

1. 施工前進行圖紙會審、技術交底。

2. 編制施工方案，明確施工方法及質量標準。

3. 所有材料規格、型號應滿足設計文件和技術規范的要求，并有產品合格證及檢測報告，使用前由施工單位會同建設單位或監理單位組織進場檢驗。

4. 施工工具齊備、完好。

5. 室外管道應按通信管道工程驗收的相關規定進行檢驗。

2.2 室內綜合管網工程施工前檢查應符合以下要求：

1. 施工前應依據施工圖并結合施工現場實際條件將弱電各系統的線槽、線管進行綜合布置、合理安排。完成與建筑結構、建筑裝飾裝修、通風與空調，建筑電氣和弱電等專業的接口確認。

2. 所有材料規格、型號應符合設計要求，并有產品合格證及檢測報告。

3. 根據支架、吊架所承荷載，確定支架、吊架的規格，在線槽訂貨時應向廠家作技術交底，支架、吊架和線槽宜由廠家統一加工并供貨，應做防腐處理。

4. 線槽內外表面光滑無毛刺，無扭曲、翹邊等變形現象，保護層完整，無銹蝕、脫落等現象。

5. 配套型材、管材與鐵件的檢查要求如下：

1）各種型材與管材的材質、規格、型號應符合設計文件的規定，線管壁厚均勻，表面涂覆或鍍層應均勻、平整、光潔，無脫落、氣泡等缺陷，外形不得變形、斷裂、損壞。

2）塑料管槽必須采用阻燃管槽，外壁應具有阻燃標記。

6 施工工具齊備、完好。

7 配合土建結構施工，預留孔洞、預埋件，路由暢通。

2.3 綜合布線工程施工前檢查應符合以下要求：

1. 應對工作區、電信間、設備間、進線間的建筑環境條件進行檢查，并應符合設計要求。檢查內容如下：

1）各場地土建工程已竣工。房屋環境清潔，地面平整；

2）門的高度和寬度；

3）房屋預埋線槽、暗管、孔洞和豎井的位置、數量及尺寸；

4）鋪設活動地板的場所，活動地板下的凈高、地板塊開挖的孔洞大小與位置、防靜電措施及支撐架接地；

5）電信間、設備間、進線間提供220V帶保護接地的單相電源插座的數量和位置；

6）電信間、設備間、進線間設置的局部等電位聯結端子板尺寸，安裝位置、接地電阻值；

7）電信間、設備間、進線間的位置、面積、高度、通風、防火及環境溫、濕度等應符合設計要求。

8）施工現場防雷與接地施工完畢，具備安全保護裝置，滿足正常施工用電條件。

2. 應對建筑物進線間及入口設施進行檢查，檢查內容如下：

1）引入管道安裝的位置與管孔的使用分配及與其他設施如電氣、水、煤氣、下水道等的位置間距應符合設計要求。

2）引入管道采用的材料應符合設計要求。

3）管線入口部位的排水及防止氣、水、蟲等進入的措施。

3. 施工前器材檢驗

1）工程所用纜線和器材的品牌、型號、規格、數量、質量應在施工前進行檢查，應符合設計要求并具備相應的質量文件或證書，產品檢測報告、安裝維護說明書等中文文本。無出廠檢驗證明材料、質量文件或與設計不符者不得在工程中使用。進口設備和材料應具有產地證明和商檢證明。

2）工程中使用的纜線、器材應與訂貨合同或封存的產品在規格、型號、等級上相符。

3）纜線的檢驗要求如下：

纜線外包裝和外護套需完整無損，纜線所附標志、標簽內容應齊全、清晰，外包裝應注明型號和規格。

電纜應附有本批量的產品電氣性能檢驗報告，施工前應按照布線系統鏈路或信道的連接模型進行電氣性能及纜線長度的抽驗，并作測試記錄。如果性能指標達不到規范要求，不得在工程中使用。屏蔽布線系統所需的相關技術參數時，可將認證檢測機構或生產廠家附有的技術報告作為檢查依據。

光纜開盤后應先檢查光纜端頭封裝是否良好。光纜外包裝或光纜護套如有損傷，應對該盤光纜進行光纖性能指標測試，如有斷纖，應進行處理，待檢查合格才允許使用。光纖檢測完畢，光纜端頭應密封固定，恢復外包裝。

4）連接器件的檢驗要求如下：

配線模塊、信息插座模塊及預端接連接器件的部件應完整，光纖接插軟線或光跳線連接器件端面應裝配合適的保護蓋帽。

信號線路浪涌保護器各項指標應符合有關規定。

5）光、電纜配線設備的型式、規格、標識編排、標識材料選用應符合設計要求。各類標志名稱應統一，標志位置正確、清晰。

4. 工具與測試儀表檢查

1）測試儀表其精度應能滿足布線工程設計要求，能夠測試各種電氣性能及傳輸特性。纜線測試儀表應附有相應檢測機構的證明文件，應具有在有效期內的檢驗合格證。

2）施工工具,如電纜或光纜的接續工具：剝線器、光纜切斷器、光纖熔接機、光纖磨光機、卡接工具等必須進行檢查，合格后方可在工程中使用。

5. 成品保護

1) 對現場已安裝的設備，應采取包裹、遮蓋、隔離等必要的防護措施，避免粘灰、水浸入及碰撞。

2) 在施工現場存放的設備，應采取防水、防塵、防潮、防碰、防砸、防壓及防盜等措施。

3) 在施工過程中，應注意保護建筑、裝修、暖通及電氣等其他專業的成品。

4) 軟件和系統的保護: 在調試過程中應每天對軟件進行備份，備份內容應包括系統軟件、數據庫、配置參數等,備份文件應保存在獨立的存儲設備上。系統設備的登錄密碼必須有專人管理，嚴禁泄露。當計算機無人操作時應鎖定。

三、工程實施

3.1 區域綜合外網工程施工應符合以下要求：

1. 預埋地下管道應符合如下要求：

1) 管道容量、位置、敷設方式及路由、坐標和高程符合設計要求。

2) 管道與其它管線，如電氣、水、煤氣、下水道等的位置最小間距應符合設計要求。

3) 管道入口部位的處理應取防水、氣、害蟲等進入的措施。

4) 管道通過綠化帶、園區景觀及其他特殊地段時應按設計要求進行處理。

2. 室外配線設備的安裝位置、容量、線纜出入方式等應符合設計要求。

1) 電纜交接箱的檢驗應符合《通信電纜交接箱》YD/T611有關規定的要求。

2) 光纜交接箱的檢驗應符合《通信光纜交接箱》YD/T988有關規定的要求。

3) 家居配線箱的檢驗應符合《寬帶接入用綜合配線箱》 YD/T 1313有關規定的要求。

3. 管溝開挖和回填土要求如下：

1) 管道溝底須平整，溝底高程及坡度變化必須符合設計要求，石塊、碎磚等堅硬雜物必須清除干凈。

2) 排管溝底部應墊平夯實，并應鋪不少于80mm厚的混凝土墊層。

3) 排管的順向連接間隙不得大于5 mm 。

4) 回填土前溝內應無積水，塑料管兩側和頂部不應有堅硬雜物，以免擦傷管道表面。

5) 地下通信管道的最小埋深應符合設計要求，并根據場地條件、管材強度、外部荷載、土壤狀況、與其它管道交叉、地下水位高低、冰凍層厚度等因素確定。管群頂部與路面的距離應大于表4.3.1的規定值。

注：塑料管的埋深達不到表中要求時，應采用混凝土包封或鋼管等保護措施。

鋼管的最小埋深在冰凍范圍以內時，施工時應注意管內不能有進水或存水的可能。

6) 地下通信管道的地基處理、基礎規格、包封規格、段落、混凝土標號應符合設計規定。

7) 管道敷設應有坡度，坡度宜為3.0‰～4.0‰ ，不得小于2.5‰。

4 塑料管道的敷設應符合設計要求，并應符合下列規定：

1) 應根據所選擇的塑料管的管材與管型，采取相應的固定組群措施。

2) 塑料管道彎管道的曲率半徑不應小于10m，同一段管道不應有反向彎曲（即“S”形彎）或彎曲部分中心夾角小于90°彎管道（即“U”形彎）。

3) 各塑料管的接口宜錯開排列，相鄰兩管的接頭之間錯開距離不宜小于300mm；彎曲管道彎曲部分的管接頭應采取加固措施。

5. 人（手）孔的制作與引入管道應符合以下要求:

1) 人(手)孔的地基、外形、尺寸、凈高等應符合設計要求，并應執行《通信管道與通道工程設計規范》GB50373－2006的規定。

2) 人(手)孔的施工質量檢查應執行《通信管道工程施工及驗收規范》GB 50374－2006的規定。

6. 架空桿路架設應符合以下要求:

1) 桿坑、拉線坑的深度允許偏差，應不深于設計坑深 100mm，不淺于設計坑深 50 mm。

2) 架空導線的弧垂值，允許偏差為設計弧垂值的±5%，水平排列的同檔導線間弧垂值偏差±50mm。

3) 桿組立應正直，直線桿橫向位移不應大于 50mm，桿梢偏移不應大于梢徑的1/2，轉角桿緊線后不向內角傾斜，向外角傾斜不應大于 1 個梢徑。

4) 直線桿單橫擔應裝于受電側，終端桿、轉角桿的單橫擔應裝于拉線側。橫擔的上下的歪斜，從橫擔端部測量不應大于 20mm。橫擔等鍍鋅制品應熱浸鍍鋅。

5) 桿上固定電氣設備的支架、緊固件為熱浸鍍鋅制品，緊固件及防松零件齊全；

7. 管道進入建筑物或人（手）孔時應符合以下要求

1) 地下通信管道進入建筑物處應采取防滲水、防有害氣體、防火封堵等措施。

2) 引入管不得穿越建筑物的沉降縫和伸縮縫。

3) 進入人（手）孔處的管道基礎頂部距人孔基礎頂部不應小于400mm，管道頂部距人（手）孔上履底部的凈距不應小于300mm。。

4) 人孔內不同方向管道相對位置(標高)盡可能接近，相對管孔高差不宜大于500mm。

5) 引入管出口端應伸出外墻2m，并向人（手）孔方向傾斜，坡度不應小于 4.0‰, 進出建筑物線管應作防水坡度，坡度不宜大于15‰。。

6) 通信引入管道和引上管道的暴露部分宜采用鋼管，并應按照設計要求就近良好接地。

8. 當管道采用水泥管塊鋪設時，應執行《通信管道工程施工及驗收規范》GB 50374－2006相關規范。

3.2 室內綜合管網工程施工應符合以下要求：

1. 支架、吊架安裝應符合以下要求:

1) 支架、吊架安裝應保持垂直或平直，整齊牢固，無歪斜現象。線槽截斷處及兩線槽拼接處應平滑、無毛刺。焊接安裝處應焊接牢固，焊縫均勻平整。

2）同一直線段上的支吊架安裝間距應均勻，其間距宜為1.5-2m，不大于3m。

3）在線槽首端、末端、轉角及進出接線盒、箱、柜不大于0.5m 處，應安裝支吊架。

4）支吊架采用膨脹螺栓連接應緊固必須配裝彈簧墊圈。

5) 支吊架安裝后應進行調平調正。

2. 線槽與橋架安裝應符合以下要求:

1）橋架及線槽的安裝位置應符合施工圖要求，并應達到抗震加固要求。

2) 線槽與橋架的安裝順序應按先干線后支線進行。

3）橋架及線槽的安裝左右偏差不應超過50mm；水平度每米偏差不應超過2mm；與地面保持垂直，垂直度偏差不應超過3mm。

4）線槽的安裝位置：水平橋架底部與地面距離不應小于2.2m，頂部距樓板不應小于0.3m，與梁的交叉部位距離不應小于0.05m，底部與機柜頂部間距不應小于0.3m，電纜槽的上部與建筑物和構筑物之間應留有便于操作的空間；宜安裝在電力線槽的上方，線槽與電力電纜間距應不小于0.5 m，與高溫管道不應平行；在架設防靜電活動地板下的線槽高度不應大于150mm；網格地板下不應大于50mm。

5）線槽出線口與信息插座底盒或過路盒之間相連接的金屬軟管長度不宜超過2m。

6）線槽緊固件的螺母應在線槽的外側，線槽接縫處應嚴密、平整。線槽蓋板裝上后應平整無翹角。線槽的轉彎、交叉處連接采用相應的彎頭、二通、三通等。彎頭、二通、三通等配件宜采用線槽廠家生產的成品，不宜現場加工制作。

7) 線槽與接線盒、箱、柜等連接應采用抱腳或翻邊連接，并用螺絲緊固，線槽末端加封堵。

8) 地面設置的線槽、過線盒等蓋能應開啟，并與地面齊平，蓋板處應具有防灰、防水及抗壓。

9) 線槽通過建筑物的變形縫處應設置補償裝置。

10) 線槽、橋架穿越不同防火分區墻體與樓板的管路孔洞，必須進行防火封堵。

11)共用的線槽宜設置隔板。

12)金屬線槽應作整體接地的等電位聯結接。

13)線槽兩端宜采用標志表示出編號等內容。

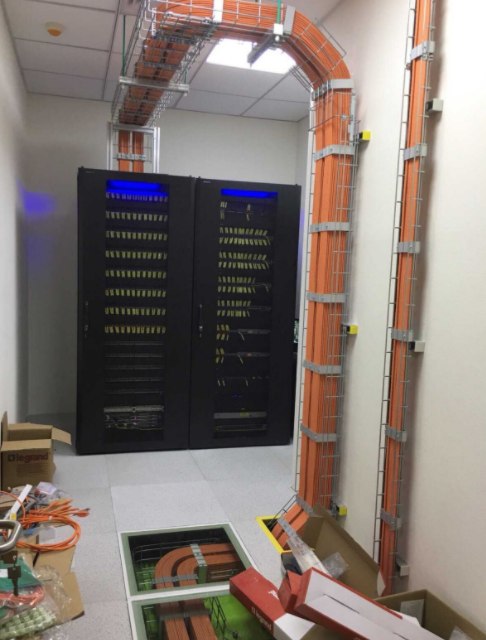

（布線介紹）

3. 線管安裝應符合以下要求:

1) 暗埋管路宜沿最近路線敷設，并盡量減少彎曲。線管轉彎的彎曲半徑應不小于所穿入線纜的最小允許彎曲半徑。

2) 線管兩端應設有標志，管內不應有阻礙，并穿布放線纜引線。

3) 線管路中，直線管路長度每超過30m；具有一個彎角管路長度每超過20m；兩個彎角管路長度每超過15m時，應設置過線盒，其位置應便于穿線。信息插座底盒不宜兼作過線盒使用。

4) 線管的彎曲半徑不應小于所穿入線纜的最小允許彎曲半徑，且線管的彎曲半徑不應小于線管外徑的6 倍。

5) 埋入墻體和頂板內的線管埋深不應小于15 mm,，埋入地板內的線管埋深不應小于25 mm，并列敷設的線管間距不應小于25 mm。

6) 敷設于多塵、潮濕環境及穿越人防線管的線管，管口應作密封處理。

7) 線管穿越墻壁和樓板處應加裝保護套管，穿墻套管應與墻面平齊，穿樓板套管上口宜高出樓面10-30mm,下口應與樓面平齊。

8) 與設備連接的線管引出地面處，管口距地面不宜小于200mm。從地面引入落地箱、柜的線管，宜高出地面50-80mm。

9) 線管兩端應設有標志，管內無阻礙并帶穿線。

10)線管引入箱盒，箱盒開孔應整齊并與管徑相吻合；線管進入箱盒應套絲鎖母，進入箱盒長度為2-4扣；兩根以上線管進入箱盒長度一致，間距應均勻，并排列整齊。

11)明敷線管在中間直線段敷設應均勻設置管卡予以固定,在終端、轉彎處及距離盒、箱、柜等邊緣的150-500mm范圍內應設管卡。。

12)吊頂內線管敷設應采用單獨的支吊架固定，固定間距宜為1200mm-1500 mm。支吊架不得架設在龍骨和其它管道上。

13)線管通過建筑物的變形縫處應設置補償裝置。

14)水平安裝時，應適當設置防晃裝置。

15)明敷線管應橫平豎直，排列整齊美觀。

3.3 綜合布線工程施工應符合以下要求：

1. 線纜應按下列要求敷設：

1) 線纜的彎曲半徑，非屏蔽4對對絞電纜的彎曲半徑應至少為電纜外徑的4倍；屏蔽4對對絞電纜的彎曲半徑應至少為電纜外徑的8倍；主干對絞電纜的彎曲半徑應至少為電纜外徑的10倍；光纜的彎曲半徑應至少為光纜外徑的10倍；在施工過程中的彎曲半徑應大于上述要求。

2) 線纜穿越建筑物變形縫（包括沉降縫、伸縮縫、抗震縫等）時，布放至工作區信息插座、電信間與設備間配線架（柜）部位應預留纜線長度。

3) 線纜不應敷設在易受機械損傷、有腐蝕性物質排放、潮濕、高溫以及有強磁場和強靜電場干擾的位置，當無法避免時，應采取防護或屏蔽措施。綜合布線與電力線、配電箱、變電室、電梯機房、空調機房之間最小凈距宜符合《綜合布線系統工程驗收規范》GB50312-2007

4) 屏蔽電纜的屏蔽層端到端應保持完好的導通性。

5) 管槽內線纜不應擰絞，不得有接頭。

6）敷設纜線，線槽的截面利用率應為30%～50%，管道的截面利用率應為25%～30%。

7）橋架內線纜垂直敷設時，在纜線的上端和每間隔1.5m處應固定在橋架的支架上；水平敷設時，在纜線的首、尾、轉彎及每間隔5m～10m處應進行固定。

8）線纜不得布放在電梯或供水、供汽、供曖管道豎井中，亦不應布放在強電豎井中。

9) 吊頂支撐柱中電力線和綜合布線纜合一布放時，中間應有金屬板隔開，間距應符合設計要求。

10)綜合布線選用敞開的布放方式時，宜選用相應阻燃等級的防火電纜或光纜。

11)線路從室外進入室內時，應在相關的部位選用適配的信號線路浪涌保護器。

12)機柜內線纜應分別綁扎在機柜兩側或上下理線架上，排列整齊、美觀，捆扎合理，配線架應固定牢固。

13)機房內引入機柜內線纜宜采用上走線的方式，避免破壞機房空調氣流組織通道。

2. 線纜終接

1) 對絞電纜與連接器件連接應按照選用的連接圖方式（T568A或T568B）對準線號、線位色標連接，采用非RJ45方式終接時，連接圖應符合相關標準規定。

2) 對絞電纜終接時對絞線應保持扭絞狀態，扭絞松開長度不應大于13mm；

3) 屏蔽對絞電纜的屏蔽層與連接器件終接處屏蔽罩應通過緊固器件可靠接觸。

纜線屏蔽層應與連接器件屏蔽罩360°圓周接觸，接觸長度不宜小于10mm。

4) 光纜宜采用預端接方式, 光纜終接與接續處應加以保護和固定。

5) 各類跳線宜采用預端接方式，長度應符合設計要求。

3. 配線箱柜安裝

1) 光纖配線架（盤）宜安裝在機柜頂部，銅配線架與網絡交換機可以安裝在中間部位，機柜電源插座與接地端子板應設置在底部。

2) 機柜應牢固固定在地面或抗震加固基座上，不能隨意移動。

3) 壁掛式配線箱、配線架應牢固固定在墻體，安裝高度不應小于1.2m。

4) 機柜應采用兩根不同長度的接地導體連接至電信間或設備間等電位聯結端子板。

四、系統調試與試運行

4.1 系統調試包括區域綜合外網工程、室內綜合管網工程的安裝調試和綜合布線工程的電氣性能自檢調試。

4.2 區域綜合外線工程系統安裝調試應符合下列要求：

1. 管道容量、位置、敷設方式及路由、坐標和高程應符合設計要求，室外配線設備的安裝位置、容量、線纜出入方式等符合設計要求，安裝偏差應在允許范圍之內。銅纜、光纜的穿放與接線正確。

2. 進行設備的系統調試，其電氣測試指標應符合要求。

4.3 室內綜合管網工程系統調試應符合以下要求：

1. 支架、吊架安裝，線槽與橋架安裝，線管安裝應調正正確符合設計要求；

2. 銅纜、光纜的穿放與接線正確，其電氣測試指標應符合要求；

五、質量控制

5.1 質量控制應符合下列要求：

1. 區域綜合外網工程和室內綜合管網工程，應按線槽、線管敷設工程安裝質量及觀感驗收予以檢測；

2. 綜合布線工程按系統予以檢測；

5.2 線槽、線管敷設工程安裝質量及觀感驗收，應符合下列要求：

1. 線槽、線管必須接地,應熔焊跨接接地線。

2. 敷設在豎井內和穿越不同防火分區的線槽線管`的孔洞，應進行防火封堵。

3. 線槽、線管經過建筑物的變形縫處應采取防護措施。

4. 線槽應安裝牢固、無扭曲變形，緊固件的螺母應在線槽外側。

5. 支架吊架應固定牢固，布置合理。

6. 線槽、線管進入配電箱、柜、盒處應連接緊密，線管管口平齊、光滑無毛刺。

7. 線槽水平或垂直敷設的直線部分的平直度和垂直度偏差應小于5 mm。

8. 線槽線管轉彎處的彎曲半徑，應不小于線槽線管內敷設線纜的最小允許彎曲半徑。

5.3 銅纜、光纜應檢測規格、敷設位置、保護設施規格質量、電纜接頭處置質量等。

5.4 綜合布線工程系統檢測應符合以下要求：

1. 永久鏈路和信道測試內容如下：

1) 應采用符合系統測試內容要求的合格的測試設備進行測試。

2) 電纜電氣性能測試及光纖信道性能測試應符合布線設計等級要求。

3) 測試連接模型應符合現行國家標準《綜合布線系統工程驗收規范》GB50312的規定。對于6A類、7類及數據中心機房布線可以參照相應技術白皮書要求完成測試。

2. 測試指標應符合現行國家標準《綜合布線系統工程驗收規范》GB50312的規定，對6A類及以上等級的布線系統可參照國際標準。

3. 綜合布線工程必須對每一個信息點進行測試。各項測試結果應有詳細記錄，作為竣工資料的一部分。測試記錄不應被修改。

4. 對絞電纜及光纖布線系統的現場測試儀要求如下：

1) 應能測試信道與鏈路的性能指標；

2) 應具有針對不同布線系統等級的相應精度（1～4級），應考慮測試儀的功能、電源、使用方法等因素；

3) 每次現場測試前應出示測試儀的精度有效期限證明。

4) 測試儀表應具有測試結果的保存功能并提供輸出端口，將所有存貯的測試數據輸出至計算機和打印機，測試數據必須不被修改，并進行維護和文檔管理。測試儀表應提供所有測試項目、概要和詳細的報告。測試儀表宜提供漢化的通用人機界面。
