1、系統組成

系統由前端圖像控制信號采集、信號中間傳輸、中心實時查看控制錄像三部分組成。

結構圖如下

2、系統功能說明

1）施工現場重點監控部位分別架設全方位云臺、室外防護罩及帶自動光圈鏡頭一體化攝像機，通過監控中心鍵盤、鼠標操作，可實現云臺的上下、左右，鏡頭的遠近、自動長短焦，光圈大小操作，實現對施工現場及人員的全方位監視需要。

2）監控中心可實現對畫面的任意切換、定時切換、順序切換及對前端設備的控制。

3）監控中心可通過電腦對前端線號長時間錄像，并可隨時調閱回放。

3、系統特點

1、無線連接，攝像機可以隨意移動，只需附近可以供電就可以

2、項目完成后可以移到別的項目使用

3、前后端同時雙碼流錄像，前端采用D1高清25幀實時錄像，后面采用標清10幀錄像。有需要時，可以從前面下載高清的錄像。

本次方案就采用了WLAN無線監控，工地內部使用無線網接入，外部使用ADSL或LAN接入互聯網。

現考慮工地面積很大，再加上工地性質比較復雜，變動和破壞性比較頻繁。如果采用傳統的布線方式，工地如果一但有所變動改造，就會造成所有的線路會跟著變動，從而會使監控系統無法正常運行使用。這樣也會造成材料的浪費和成本加大。所以現采用無線WLAN無線監控，即使在工地環境有所變動的時候，只需要把無線網絡攝像機移動到理想的位置，附近有供電的地方就可以，靈活性比較大

本次施工現場重點監控部位分別在施工塔吊上架設一臺紅外130萬高清數字球型攝像機，通過監控中心鍵盤、鼠標操作，可實現云臺的上下、左右，鏡頭的遠近、自動長短焦，光圈大小操作；在其大門口及臨時辦公樓、倉庫等分別安裝5臺無線網絡高清攝像機。來實現對整個施工現場及人員的全方位監視需要。

平面布置圖

痛點：

1、建筑工地布線多有不便，進行基礎網絡架設比較困難；

2、工地上的鋼筋、鋼管、零星材料到處堆放，管理難度大；

3、工地進出人員復雜，小偷常來光顧，貴重施工機械被惡意破壞；

4、工人們不注意安全細節，稍不留神就可能受傷，各類事故頻發；

5、擔心發生工程事故，如塔吊倒塌、基坑基槽坍塌等，工地缺少監控管理；

6、強電設備林立，環境復雜，易破壞高壓線路導致高壓事故發生。

一、方案特點

適用于不同施工階段的建筑工地場景監控。針對車輛/人員出入口、塔吊、圍墻邊界、施工區、辦工區、工人生活區、材料存放區等重點安防區域監控而設計。

通過前端攝像頭、后端錄像機、室外網橋、遠程螢石云平臺等設備，實現智能人車識別報警、遠程監控、高效存儲、無線傳輸?shù)裙δ苄枨蟆＜訌娊ㄖさ氐陌踩阅埽A(yù)防閑雜人等闖入工地。提高建筑工地的管理效率，規避安全事故的發生，為工地人員的生命財產提供保障。

二、方案設計

具體安裝數量及位置以實際監控視野為準。

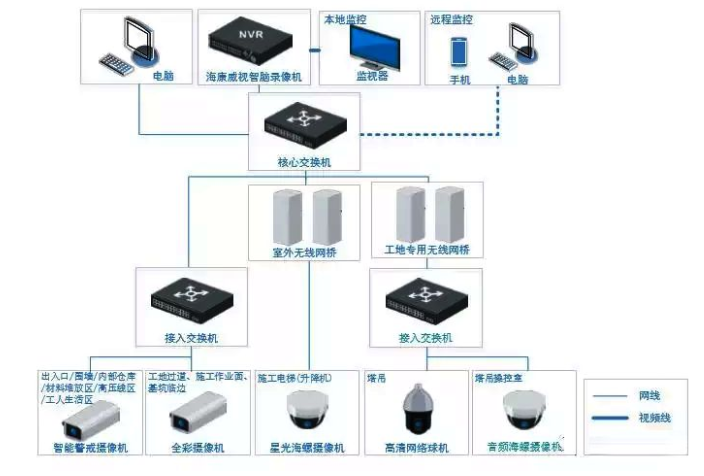

拓撲圖：

三、前端設備

1、出入口

針對車輛出入口/人員出入口/圍墻等塵灰較大區域、內部倉庫/材料堆放區/高壓線區/工人生活區等重點防護區域，推薦安裝筒型智能警戒攝像機(符合 IP67 防塵防水等級)。

圖片

筒型智能警戒攝像機

該攝像機支持智能識別人車報警功能，識別準確進而大大降低因其他干擾而產生誤報。配置區域入侵和越界偵測等偵測方式，可實現一旦識別人或車闖入，即可觸發聲光震懾、遠程推送消息，通過遠程手機喊話警示和遠程監控施工現場情況進行管理調度，以免發生破壞高壓線路的情況。

2、工地過道、施工作業面

工地過道、施工作業面、基坑臨邊、特殊角落等區域夜晚光照較低，甚至全黑無光，推薦安裝筒型全彩攝像機（符合 IP67 防塵防水等級）。

該攝像機不僅配有超低照度感光芯片，24 小時彩色監控。且其可見光補光成像，對于易起塵的環境，能有效避免粉塵對紅外成像的影響。

因工地噪音較大，則可在攝像機上加裝擴音器（選配帶有音頻接口的全彩攝像機）。攝像機就近接入交換機，通過交換機接入網絡。

3、塔吊

塔吊是工地中危險度最高的大型機械之一，也是工地監控的制高點，通過安裝 400 萬超清網絡球機可對工地各區域?qū)崿F(xiàn)全面監控（包括塔吊吊壁、塔吊主體、吊勾、施工作業面、人員安全帽佩帶等）。

400 萬超清網絡球機

該球機支持 360 度旋轉靈活監控，32 倍光學變倍放大，能看清 200 米外的人臉等細節，且 150 米紅外補光滿足夜間監控需求，可插卡（256G 存儲卡）實現本地存儲備份。

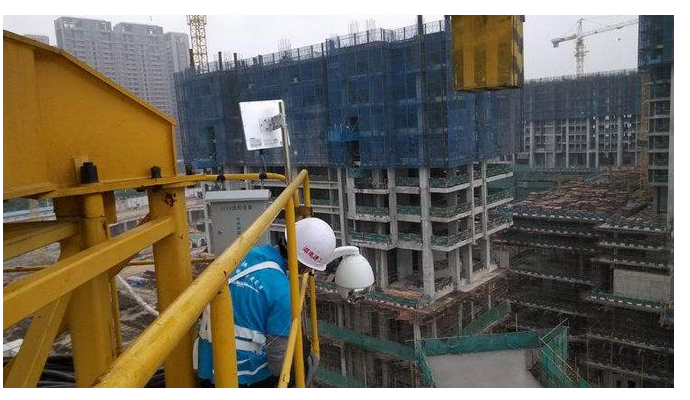

球機可安裝于井子架上，操控室下方，操控室建議安裝音頻海螺攝像機，與球機一同通過網線與無線網橋連接。電源可從塔吊的操控室中獲取，監控視頻就能從塔吊直接傳輸?shù)焦さ氐谋O(jiān)控中心。

4、電梯

施工電梯環境復雜，內部空間狹小，推薦安裝 2.8mm 的海螺型全彩攝像機，同時具備IP67 的防塵防水等級。為了減少電梯井道布線（減少視頻畫面受線路干擾），采用室外 1公里無線網橋?qū)崿F(xiàn)網絡傳輸。

海螺型全彩攝像機

四、傳輸部分

建筑工地面積大、布線難，且監控點位多，本方案主要采用工地專用無線網橋，微波傳輸產品。不僅解決監控信號傳輸問題，還無需花費大量人力挖地布線。設備支持無線自動選頻功能，避免網橋之間的頻率干擾，保障視頻監控數據傳輸?shù)姆€(wěn)定。

無線網橋

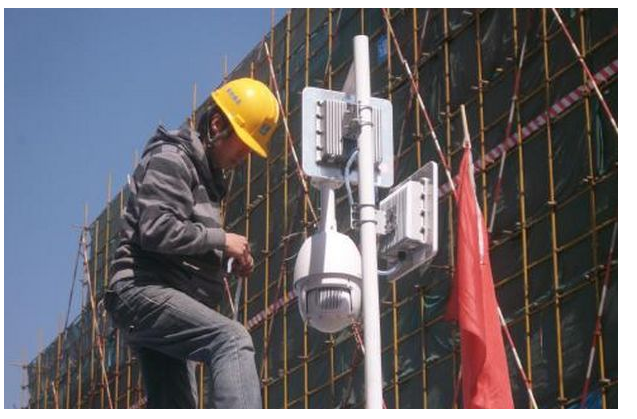

攝像機端無線網橋與前端攝像機一同安裝， 1 個中心端網橋可接入 8 個 2M 碼流的攝像機

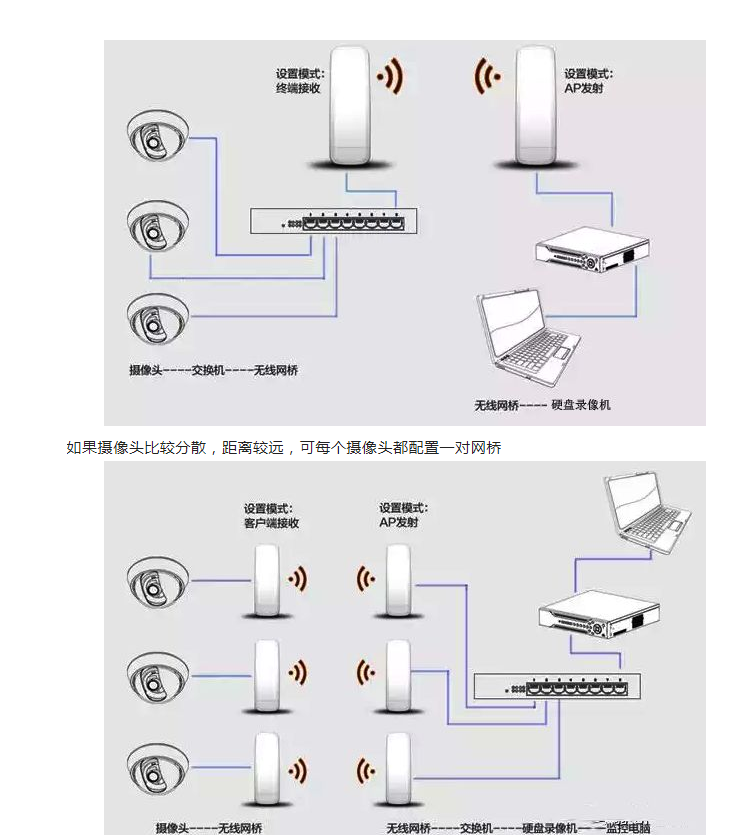

關于網橋的幾種連接方法：

1、點對點連接

如果多個攝像頭比較集中，可以把攝像頭連接交換機

如果攝像頭比較分散，距離較遠，可每個攝像頭都配置一對網橋

2、點對多點

如果攝像頭分布的位置到監控中心形成的夾角小于60度，可考慮點對多點傳輸。可以減少發射端網橋和成本。

五、存儲系統

使用智腦更方便

將海康威視智腦 NVR 存放于辦公區，實時監控整個工地，能對畫面的任意切換、定時切換、順序切換及對前端設備的控制，如云臺的上下左右、遠近放大等，滿足對施工現場及人員的全方位監視需要。

大容量存儲

建筑工地面積較大，分布點較多，且在滿足全天 24 小時監控的情況下，需占用較大容量的硬盤錄像機。海康威視智腦 NVR 不僅滿足多盤位的大容量存儲需求（4 盤位/最大支持6T 硬盤），超級265 的錄像功能大大提升存儲效率，如：16 個 400 萬攝像機，超級265 存儲 30 天，僅需約 3 塊 6T 硬盤。

快速回查錄像

海康威視智腦 NVR 具有人車分類檢索功能，原本可能需要找半天的錄像，現在只要幾分鐘就可以快速定位到事發錄像，大大提高回查效率。

檢索、智能信息疊加、同屏預覽、摘要回放等功能。

同屏預覽功能將發現的目標人或車顯示在屏幕左側，不用去看每個視頻畫面就對警情一目了然。

六、遠程監控

當然有遠程功能更好，可以使用螢石云，管理人員只需簡單操作，就能實現消息報警、喊話、上下左右遠近控制球機、回放等常用功能(需設備支持)，還能將視頻畫面共享給相關人員來查看施工現場實時情況。

管理人員不用去現場就可以掌控工地細節，隨時隨地查看人員是否在崗、是否是安全操作，現場勞動力分布一目了然。

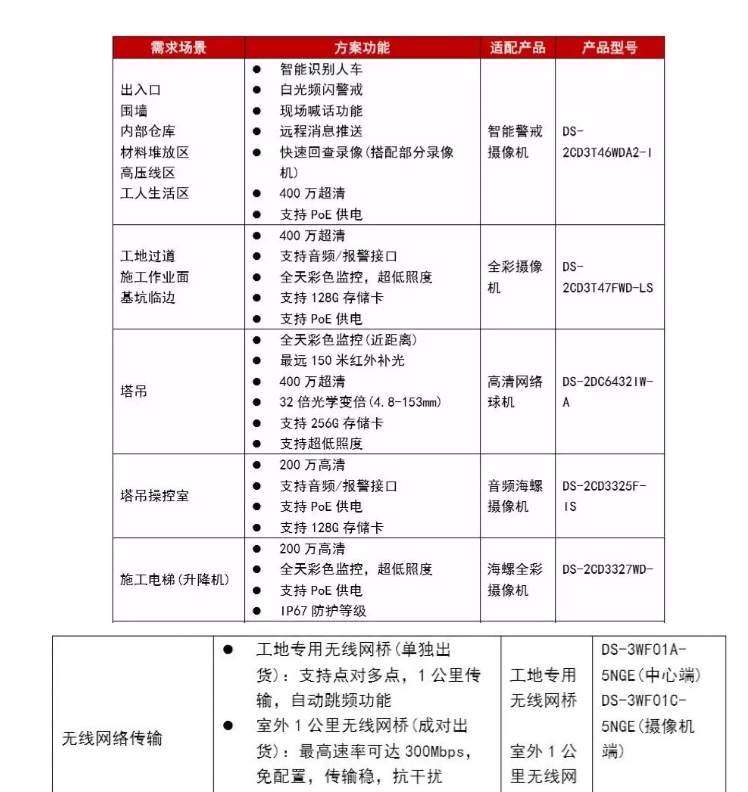

七、主要設備清單
