第一章：項目概述

一、 項目概述

XXX綜合辦公樓是新修的大樓，本次項目主要對全辦公樓的辦公區域X層至XX層進行全新布線，該綜合辦公樓滿足XXX入駐單位的辦公需要，為了便于管理。在X樓設有總機房（中心設備間），總機房與二級機房（樓層設備間）數據采用8芯多模光纖，語音采用大對數電纜。其建筑物的主體結構形式為:現澆（后張法）預應力次梁、板和現澆框架柱、梁、板結合，有弱電井供結構化布線使用，計算機中心機房也位于綜合辦公樓的第X層，其中計算機中心機房是整個系統的核心，所有的核心操作和交換均由該中心處理。

二、項目建設目標

XX綜合辦公樓綜合布線系統的建設目的是大樓內所有信息點(數據、語音、視頻等)通過高性能的結構化綜合布線系統連接起來，在保證安全的原則下，組成一套具備高傳輸帶寬的、結構化的信息高速公路。本次工程包括以下建設內容。

2.1 語音（電話）、數據（網絡）布線系統

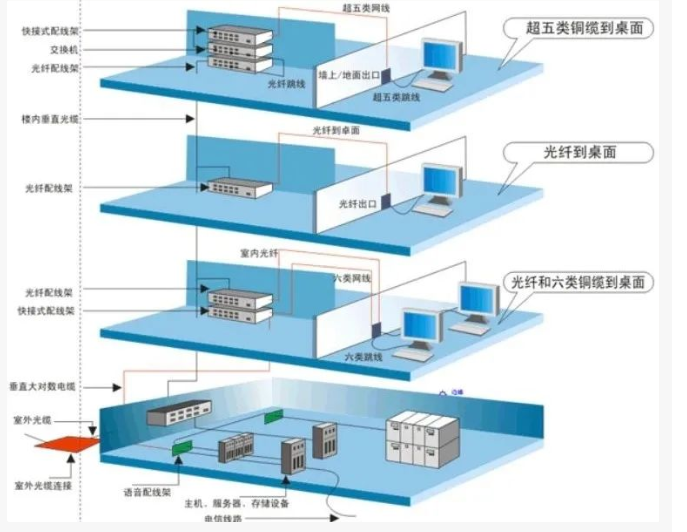

本次工程建設中，語音、數據布線系統共完成建設XX綜合辦公樓辦公區域X層至XX層的全新布線工程。在X樓設有總機房（中心設備間），總機房與二級機房（樓層設備間）數據采用8芯多模光纖，語音采用大對數電纜，水平布線全部采用超五類非屏蔽雙絞線。共次工程共建設語音點XXX個，數據點XXX個；中心設備間一間，設在X樓；樓層設備間XXX間，分別設在X樓、X樓、X樓、X樓和X樓。

2.2 閉路監控系統

本次工程建設中，閉路監控系統主要是在辦公大樓出入口、每層走道、電梯前室、電梯轎箱、XXX辦公室設置彩色攝像機對大樓的通道和主要辦公室進行全面監視。共安裝槍式彩色攝像機X臺，半球彩色攝像機X臺，電梯專用彩色攝像機X臺；總控室設在X樓XXX房間。

2.3 公共廣播系統

本次工程建設中，公共廣播系統建設具備緊急廣播、分區廣播、自動廣播等功能。工程共安裝XX個吸頂式喇叭，每樓層設置X個，分別分布在走廊和電梯前廳；總控室設在X樓XXX房間。

三、項目建設進程

本工程從XX年XX月XX日開始進場安裝到XX年XX月XX日所有設備安裝調試完畢，整個工程共XX天完成。現已進入試用階段。在整個工程的建設過程中我公司嚴格按照招投標文件、系統設計方案、工程建設施工方案及工程建設合同等相關標準進行，按時保質保量完成了工程建設。在工程建設過程中得到了貴單位及土建裝修單位的大力合作和支持,在此表以感謝!

第二章：系統設計依據及驗收測試標準

GA/T75《安全防范工程程序要求》

GB/16796《安全防范報警設備安全要求和實驗方法》

GB/T50314-2015《智能建筑的標準》

GB/T50311-2016《建筑與建筑群綜合布線系統設計規范》

GB/T50312-2016《建筑與建筑群綜合布線系統工程施工及驗收規范》

《城市住宅區和辦公樓電話通信設施設計標準》

《工業企業通信設計規范》

《中國建筑電氣設計規范》

系統設計方案

工程建設施工方案

工程建設合同

設備技術說明書

設計修改變更單

現行的技術驗收規范

相關單位同意的審批、修改、調整的意見書面文件。

第三章：項目驗收

一、驗收的程序和內容

1.1 概述

工程的驗收工作對于保證工程的質量起到重要的作用,也是工程質量的四大要素“設計、產品、施工、驗收”的一個組成內容。工程的驗收體現于新建、擴建和改建工程的全過程，就綜合布線系統工程而言，又和土建裝修工程密切相關，而且又涉及到與其他行業間的接口處理。驗收階段分隨工驗收、初步驗收、竣工驗收等幾個階段，每一階段都有其特定的內容。

1.2 產品入場抽檢

產品入場抽檢包括產品的包裝、外觀、物性、電氣等方面的檢驗，并應該做好記錄。

1.3 施工中的檢驗

施工中的檢驗又稱隨工驗收，在工程中為隨時考核施工單位的施工水平和施工質量，對產品工程的整體技術指標和質量有一個了解，部分的驗收工作應該在隨工中進行（比如布線系統的電氣性能測試工作、隱蔽工程等）。這樣可以及早地發現工程質量問題，避免造成人力和器材的大量浪費。

隨工驗收應對工程的隱蔽部分邊施工邊驗收，在竣工驗收時，一般不再對隱蔽工程進行復查，由工地代表和質量監督員負責。

1.4 初步驗收

對所有的新建、擴建和改建項目，都應在完成施工調試之后進行初步驗收。初步驗收的時間應在原定計劃的建設工期內進行，由建設單位組織相關單位（如設計、施工、監理、使用等單位人員）參加。初步驗收工作包括檢查工程質量，審查竣工資料，對發現的問題提出處理的意見，并組織相關責任單位落實解決。

1.5 竣工驗收

所有設備及系統，在試運轉后的半個月到三個月內，由建設單位向使用單位報送竣工報告（含工程的初步決算及試運行報告），并請示使用單位接到報告后，組織相關部門按竣工驗收辦法對工程進行驗收。

工程竣工驗收為工程建設的最后一個程序，對于大、中型項目可以分為初步驗收和竣工驗收兩個階段。一般進行竣工驗收，驗收的依據是初驗的基礎上，對系統各項檢測指標認真考核審查，如果全部合格，且全部竣工圖紙資料等文檔齊全，也可對系統進行單項竣工驗收。

二、產品入場抽檢

工程中的主要產品包括銅纜雙絞線和連接件以及光纜類的光纖和連接件等產品及配件。在以上產品進入施工現場時，可對以下方面進行檢查。

?包裝：雙絞線一般常用紙箱包裝、也有用軸包裝的；光纖光纜一般常用軸軸包裝；其它產品及配件一般常用紙箱包裝。包裝包含的信息應該有：

?品牌名稱、產品名稱、制造產地、國際認證編號、長度、重量、顏色、符合的規范、操作手冊等。

?產品的外觀：主要檢查外觀的完整性。

?開箱:核對產品數量及規格型號。

?物性方面：查看彎曲度、耐溫、堆疊等內容。

?電氣方面：通過儀器將產品組成鏈路進行測試，并做好記錄。

三、施工中的檢驗

施工中的檢查，包括線纜類（雙絞絲、光纖光纜）的敷設、線纜與連接件的端接安裝、機柜機架安裝以及設備安裝，絕大部分是隱蔽工程，需要邊施工邊驗收。因此經常稱為隨工驗收。

3.1 室內部分的線纜的敷設

3.1.1 檢查內容

檢查內容見下表所示。

光電纜布線

（樓內）

1、電纜橋架及線槽布放

安裝位置正確；安裝符合工藝要示；符合布放線纜工藝要求；接地

隨工檢查

2、線纜暗敷（包括暗管、地板、線槽等方式）

線纜規格、路由、位置；符合布放線纜工藝要示；接地

隨工檢查

3.1.2 過程檢查

(1)橋架線槽的安裝規范；

(2)線纜的路由、環境、與電力系統之關系、與其他管線的關系；

(3)橋架線槽的利用率；

(4)線纜的標識；

(5)線纜的否存在打結、扭曲、纏繞等現象；

(6)施工中線纜的拉力；

(7)線纜的彎曲半徑；

(8)線纜外皮的保護等方面的內容。

室內部分線纜敷設過程檢查表格見附件二

3.2 室外部分線纜的敷設

3.2.1 檢查內容

室外部分線纜的敷設檢查內容如下表所示。

光電纜布線

（樓外）

1、架空線纜

吊線規格、架設位置、裝設規格；吊線垂度；線纜規格；卡、掛間隔；線纜的引入符合工藝要求

隨工檢查

2、管道線纜

使用管孔孔位；線纜規格；線纜走向；線纜的防護設施的設置質量

隨工檢查

3、埋式線纜

線纜規格；敷設位置、深度；線纜的防護設施的設置質量；回土夯實質量

隨工檢查

4、其他

通信線路與其他設施的間距；進線室安裝、施工質量

隨工檢驗

3.2.2 過程檢查

（1）檢查所選用材料的使用場合；

（2）管道、架空、直埋的安裝規范；

（3）線纜的路由環境；

（4）管道、架空、直埋的空間狀況；

（5）施工中線纜的拉力；

（6）線纜是否存在打結、扭曲、纏繞等現象；

（7）線纜的彎曲半徑；

（8）線纜外皮的保護等方面的內容。

3.3 線纜與連接件的端接安裝

3.3.1 檢查內容

檢查內容如下表所示。

線纜終接

1、8位模塊式通用插座

規格、位置、質量；各種螺絲必須擰緊；各焊接處必須牢固無虛焊；安裝符合工藝要求；屏蔽層可靠連接

隨工檢查

2、各系統線纜端接

3、光纖插座

4、各類跳線

3.3.2 線纜與連接件端接安裝檢查

（1）線纜在端接處預留的長度；

（2）線纜芯線部分的排列；

（3）線纜外皮剝開的長度；

（4）在端接處的線纜整理與綁扎；

（5）規范安裝信息模塊、光纖連接器及各種設備連接器；

（6）光纖的熔接和端接；

（7）合理使用成型跳線；

（8）采用專用施工工具；

（9）各種標注明確；

3.3.3 安裝場地端接檢查

在樓層交接間及設備間的線纜與連接件的端接還應注意：

（1）機架式與壁掛式產品的選用；

（2）大對數電纜、光纜的芯線色標；

（3）配線架和理線架的搭配使用；

（4）線纜進入機架的安裝與事理；

（5）設備安裝規范、標注明確；

3.4 機柜機架的安裝

3.4.1 檢查內容

檢查內容如下表所示。

機柜機架安裝

1、 交接間

2、 設備間

3、 設備機柜

4、 機架

規格、外觀；安裝垂直、水平度；油漆不得脫落、標志完整齊全；各種螺絲必須堅固；抗震加固措施；接地措施

隨工檢查

3.4.2 機柜機架安裝檢查

（1）機架（柜）安裝后水平誤差<2mm,垂直誤差<3mm；

（2）機架（柜）正面凈空不小于0.8M，背面凈空不小于0.6M；

（3）交換（配線）箱宜安裝在墻體（弱電井）內，箱體高于地面50CM；

（4）接地狀況。

3.5 設備的安裝

3.5.1 檢查內容

檢查內容如下表所示。

設備的安裝

1、 設備上架

2、 設備連線

3、 設備測試

設備規格、型號、外觀；安裝垂直、水平度；表面漆不脫落，標志完整整齊；設備安裝必須緊固；連線整齊固定；標注明確；安裝符合工藝要求；符合性能要求

隨工檢查

3.5.2 設備安裝檢查

（1）設備安裝緊固、整齊、美觀；

（2）連線整齊、固定；

（3）設備及線纜標注明確；

（4）性能符合要求；

（5）接地狀況；

四、初步驗收

工程驗收是全面考核工程的建設工作，檢驗設計水平和確保工程質量的重要環節。在工程完成施工調試之后進行初步驗收。初步驗收的時間應在原定計劃的建設工期內進行，由我公司組織相關單位（如設計、施工、監理、使用等單位人員）參加。初步驗收工作包括檢查工程質量，審查竣工資料，對發現的問題提出處理的意見，并組織相關責任單位落實解決。

4.1 驗收的要求

(1)工程的驗收工作，是對整個工程的全面驗收和施工質量的評定。因此，必須按國家規定的工程建設項目驗收辦法和工作要求實施。

(2)在工程施工過程中，施工單位必須重視質量，加強自檢和隨工檢查等技術管理措施，力求消滅一切因施工質量而造成的隱患。

(3)由我公司負責組織現場檢查、資料收集與整理工作。設計單位、特別是施工單位都有提供資料和施工圖紙（竣工圖紙）。

4.2 驗收的范圍

工程的初步驗收的主要內容為:工程質量和竣工資料

工程質量的驗收主要內容為：設備器材的檢驗、設備安裝檢驗、線纜的敷設和保護方式、線纜終接、和工程電氣測試等。

竣工資料的驗收主要內容為：

（1）綜合布線系統工程的竣工技術資料及文檔：工程說明；竣工圖紙；配線架配置說明；測試說明記錄及測試數據磁盤；由設計施工單位、使用單位等單位之間簽定的洽商記錄；隨工驗收記錄。

（2）各系統的竣工的技術資料及文檔：主要設備的物理連接圖、系統路由示意圖、系統連通性測試報告、系統拓撲圖、系統測試報告、系統配置清單及參數設定說明。

（3）軟件文檔和技術資料：使用許可證、序列號、介質（光盤/軟盤）、管理員手冊和安裝指南、用戶手冊或操作指南、系統配置清單及參數設定說明。

4.3 驗收的依據

依據本方案中第二章《系統設計依據及驗收測試標準》。

4.4 驗收檢測組織

目前,國內工程驗收檢測組織有以下幾種情況:

(1)施工單位自己組織驗收測試；

(2)施工監理機構或使用單位組織驗收測試；

(3)每三方測試機構組織驗收測試；

我公司將根據貴單位的實際情況，選擇合適的驗收測試方式。

4.5 驗收結果

由貴單位出據初步驗收報告，相關負責人及技術人員簽署意見。初步驗收合格后系統進入試運轉期。

五、竣工驗收

所有設備及系統，在試運轉后的半個月，由我公司向貴單位報送竣工報告（含工程的初步決算及試運行報告），并請示貴單位接到報告后，組織相關部門按竣工驗收辦法對工程進行竣工驗收。

工程竣工驗收為工程建設的最后一個程序，進行竣工驗收，驗收的依據是初驗的基礎上，對系統各項檢測指標認真考核審查，如果全部合格，且全部竣工圖紙資料等文檔齊全，即可完成竣工驗收。

5.1 驗收的要求

（1）我公司向貴單位報送竣工報告（含工程的初步決算及試運行報告）。

（2）我公司向貴單位提供齊全的竣工圖紙資料和竣工資料等文檔。

（3）我公司向貴單位提供試運轉期的系統測試報告和記錄。

（4）設備及系統在試運轉期未出現大的故障。

5.2 驗收的范圍

竣工驗收，驗收的依據是初驗的基礎上。所以竣工驗收主要是通過對設備及系統在試運轉期的運轉情況對設備進行性能、功能上進行驗收。

5.3 驗收結果

由貴單位出據竣工驗收報告，相關負責人及技術人員簽署意見。竣工驗收合格后設備及系統進行交付使用。

第四章：綜合布線系統測試

一、測試內容

綜合布線系統測試包括：

水平銅纜鏈路測試；

垂直干線銅纜鏈路測試；

垂直干線光纜鏈路測試；

各系統運行測試；

二、綜合布線系統的測試說明

2.1 三類垂直主干銅纜系統的測試說明

為確保綜合布線系統性能，確認布線系統的元器件性能及安裝質量，工程完工后需按EIA/TIA-568A之TSB-75規定的CAT3標準對三類鏈路系統進行測試，包括以下幾項內容：

極性、連續性、短路、斷路測試及長度

信號全程衰減測試

信號近，遠串音衰耗測試

部分測試指標如下：

國際標準衰減指標(Attenuation)

頻率

三類標準

0.772MHz

5.5

1.0MHz

6.3

4.0MHz

13

8.0MHz

18

10.0MHz

20

16.0MHz

25

20.0MHz

28

25.0MHz

32

31.2MHz

36

62.5MHz

53

100.0MHz

67

     線對近端衰減標準指標(NEXT)

頻率

三類標準

0.772MHz

64

1.0MHz

62

4.0MHz

53

8.0MHz

48

10.0MHz

47

16.0MHz

44

20.0MHz

42

25.0MHz

41

31.2MHz

39

62.5MHz

35

100.0MHz

32

2.2 五類水平雙絞線的測試說明

雙絞線測試項目為：

連通性測試

連接正確性測試

長度檢測

阻抗測試

衰減測試

近端和遠端串擾（NEXT）測試

接線圖

傳播延遲

回流損耗

測試儀器：Fluke DSP-100

2.3 光纖的測試說明

光纖測試項目：

連通性測試

信號衰減測試

具體測試方法如下：

多模光纖水平子系統需要測試端的參數：

沿一個方向在波長850nm或1300nm處測試衰耗值

多模光纖主干系統及混合方式需要測試的參數：

沿一個方向在波長850nm及1300nm處測試衰耗值

單模光纖水平子系統需要測試端的參數：

沿一個方向在波長1310nm或1550nm處測試衰耗值

系統測試標準按EIA/TIA568標準執行。對多模光纜指標如下:

信 號 波 長

最大衰減dB/KM

最小信息容量MHZ/KM

850nm

3.75

160

1300nm

1.5

500

三、綜合布線系統工程鏈路測試模型(測試方法)

3.1 雙絞線水平線測試模型

永久鏈路模型(Permanent Link)又稱固定鏈路,在國際標準華組織ISO/IEC所制定的超5類、6類標準及TIA/EIA568-B中新的測試定義中，定義了永久鏈路測試主試，它將代替基本鏈路方式。永久鏈路方式供工程安裝人員和用戶，用以測試所安裝的固定鏈路的性能。永久鏈路連接方式由90M水平電纜和鏈路中相關接頭組成，與基本鏈路方式不同的是，永久鏈路不包括現場測試儀插接線和插頭，以及兩端2M測試電纜，電纜長度為90M，面基本鏈路包括兩端的2M測試電纜，電纜總計長度為94M。如下圖所示：

圖片

3.2 樓宇內垂直主干布線測試鏈路

樓宇內垂直主干布線使用的銅纜有：3類、5類大對數對稱雙絞線電纜，光纜可能是多模光纖，也可能是單模光纖，測試起始點可以安排在樓層配線架上（FD），測試終點在樓宇總配線架（BD）。

由于目前對大對數電纜尚無測試標準，所以測試時只能測試各線對有無短路、開路、交叉、布線長度及傳輸衰減等，有關標準，參考水平鏈路測試方法。

四、綜合布線系統測試項目和性能指標

4.1 Cat5e水平鏈路測試

使用Cat5e（超五類）雙絞線電纜及同類別或更高類別的器件（接插硬件、跳線、連接插頭、插座）進行安裝的鏈路。Cat5e鏈路的最高工作頻率為100MHZ。但性能指標要求更高，同時使用4對芯線時，可支持1000Base-T以太網工作。

測試項目：接線圖、阻抗、長度、延遲偏差、傳播延遲、回波損耗、近端串擾、衰減、衰減對近端串擾比值、等效遠端串擾、綜合功率近端串擾、綜合功率衰減對近端串擾比值、綜合功率等遠端串擾。

Cat5e基本鏈路（BASIC LINK）性能指標如下表所示：

阻抗范圍為85-115歐姆；長度為94米；延遲偏差為45ns；傳播延遲518ns。

Cat5e信道（CHANNEL）性能指標如下表所示：

阻抗范圍為85-115歐姆；長度為100米；延遲偏差為50ns；傳播延遲555ns。

4.2 光纖傳輸鏈路測試

樓宇內布線使用的多模光纖其主要的技術參數為：衰減、帶寬。光纖可工作在850nm，1300nm雙波長窗口。

在850nm下滿足工作帶寬160HMz.KM(62.5um), 400HMz.KM(50um)；

在1300nm下滿足工作帶寬500HMz.KM(62.5um，50um)；

在保證工作帶寬下,傳輸衰減是光纖鏈路最重要的技術參數。

A光=aL=10logp1/p2

式中a:衰減系數；L:光纖光度；P1：光信號發生器在光纖鏈路始端注入光纖的光功率；P2：光信號接收器在光纖鏈路末端接收到光功率。

光纖鏈路衰減計算：

A（總）=Lc+Ls+Lf+Lm

各環節衰減分配：式中Lc:連接器衰減≤0.5dB×2；Ls:連接頭衰減≤0.3dB×2；Lf:光纖衰減850nm, ≤3.5Db/km,1300nm, ≤1.2Db/km；Lm：余量由用戶選定。

一般情況下，樓宇內光纖長度不超過500米時，在設定測試標準時，A（總）應為：

850nm下：≤3.5Db

(0.5×2)+(0.3×2)+(3.5Db/km÷2)+余量=3.5Db (余量=0.15Db)

1300nm下：≤2.2Db

(0.5×2)+(0.3×2)+(1.2Db/km÷2)+余量=2.2Db (余量=0Db)

五、測試工具

水平鏈路測試推薦采用美國 FLUKE公司的 DSP-100 測試儀，以 100Base-TX 的默認值為基準，通過AutoText檔中對上述各個指標的測試，以測試結果“PASS”為合格標志，打印測試報告，與用戶就布線系統進行交接。

光纖鏈路測試采用專用的光纖鏈路測試儀器進行檢測。

六、測試中應該注意的問題

6.1 現場測試

綜合布線工程一定要求到現場測試，主要是因為測試是判斷已經安裝的綜合布線系統是否能夠滿足當前和將來的網絡對傳輸性能的嚴格要求？另外測試結果取決于部件的質量和性能。

綜合布線系統現場沒試中的鏈路模型測試主要是考核施工的質量和布線產品形成系統以后的整體水平，但信信道測試主要是檢查設備線纜和跳線的產品質量。這兩種測試的目的不同，可以在不同的階段進行。

6.2 測試環境要求

無環境干擾

綜合布線測試現場應無產生嚴重電火花的電焊、電鉆和產生強磁干擾的設備作業，被測綜合布線系統必須是無源網絡，測試時應斷開與之相連的有源、無源通信設備。以避免測試受到干擾或損壞儀表。

測試溫度

綜合布線測試現場的溫度宜在20-30度左右，溫度宜在30-80%，由于衰減指標的測試受測試環境溫度影響較大，當測試環境溫度超出上述范圍時，需要按有關規定對測試標準和測試數據進行修正。

防靜電措施

在春、秋季氣候干燥，濕度常常在10-20%，驗收測試經常需要照常進行，濕度在20%以下時，靜電火花時有發生，不僅影響測試結果的準確性，甚至可能使測試無法進行或損壞儀表；這種情況下一定要注意測試者和持有儀表者采取防靜電措施。如人身輔接接地手鏈等。

6.3 測試儀器使用中的注意事項

有關測試儀器的設置、測試的程序、儀器的校正等問題的具體內容參考所選用的儀器的使用手冊。
