北京電子圍欄系統安裝流程是什么？凱源恒潤北京監控安裝工程公司提供報警系統安裝分步圖解！

考察電子圍欄裝設地點的設置：要求電子圍欄與地下、空中等方位的電線、管道無沖突；圍欄附近的范圍內無雜物；圍欄裝置裝設地點附近是否存在強干擾源（如發射臺等高頻設備），若有，則在施工圖中標明信號線必須采用屏蔽雙絞線。

　根據現場的情況及甲方要求確定周界圍欄角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）。

　　根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝；根據保護對象：防止外界入侵時建議為外傾式安裝，防止內部翻越時建議為內傾式。

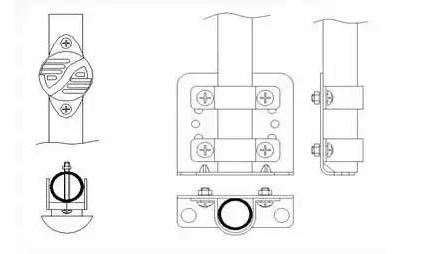

1、將承力桿絕緣子用自攻型螺絲固定在承力桿上，注意方向一致。

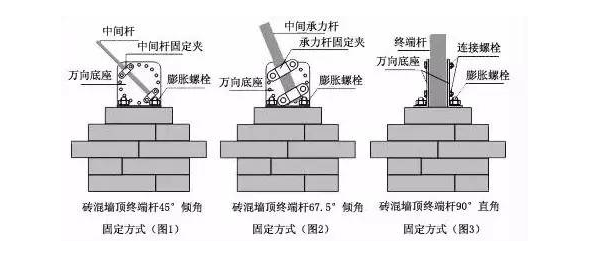

2、如圖：用螺絲將承立柱固定在萬向底座上萬向底座分為16個孔可根據孔位調整安裝角度。(注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求)。

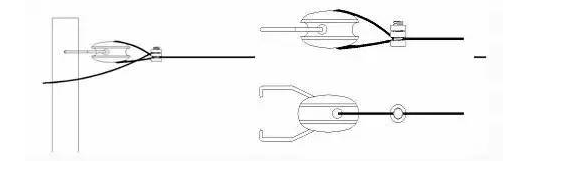

1、將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。在拐彎或落差時要巧妙運用終端桿絕緣子及終端桿。

2、 用螺栓將終端桿固定在兩個萬向底座之間。

3、有圍欄控制器的地方應在終端桿頂部加入一條或兩條(相互垂直)避雷器固定件。

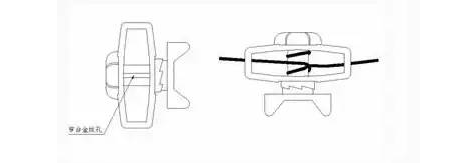

中間收緊器是一直掛在前端圍欄上的，安裝合金絲時，把合金絲從中間緊線器側面的圓孔穿入，再對準并穿過其中間的中縫，最后通過另一側面的圓孔穿出。

1、確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。

2、每隔5米放置一根中間承力桿，或其它有必要的位置加裝中間承力桿。

3、每個拐角處以及防區的兩端，不大于100米時或者其他拉力比較大而有必要的位置裝置終端桿,分區處應從兩個方向安裝絕緣子。

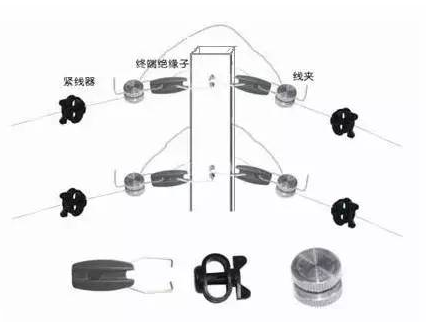

終端桿組裝安裝示意圖

避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在脈沖主機的上方，每一個防區安裝一對避雷器。

　1、原則：

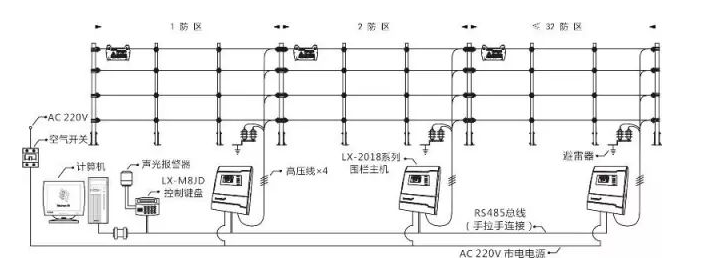

　　1)一個防區為一個串聯回路，自主機到電子圍欄必須串聯，不得并聯。導線跨接處，必須使用耐高壓導線連接，以免造成間隙不夠大或短路等現象。

　　2) 接地的原則，接地點一般選擇在電子圍欄的末端，但是，當防區加入避雷器時，避雷器的接地點應在電子圍欄的始端。

　　3) 強電及避雷器必須有良好接地，接地電阻<10Ω。

　　4) 強電與弱電接地必須分開并≥4m 。

2、安裝要點：

　　1) 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。

　　2) 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象。可以四根同時展放，但注意不要交叉。

　3) 緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。

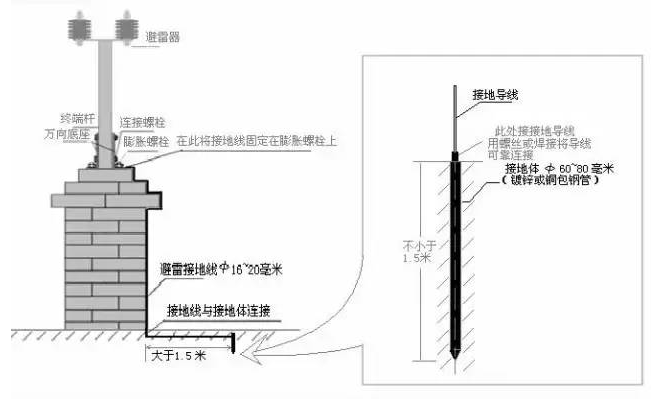

　每個主機下必須打入一個接地體，每隔100m設置一接地體，接地體標準：大于40×40×4×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、升壓器接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離。
