北京電子圍欄系統安裝流程是什么?凱源恒潤北京監控安裝工程公司提供報警系統安裝分步圖解!(二)
九、RS485信號控制線,圍欄控制器電源線的鋪設
若有預埋管道則可直接利用,否則利用PVC管進行穿管敷設,敷設要求符合管道配線要求,管道中主要有:RS485信號控制線RVSP2×0.75mm?圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm的護套線(從主機并接到每個圍欄控制器上,距離超過600m需加大線徑)。
十、警示牌的安裝
安裝“電子圍欄 禁止攀登”警告標識牌一塊,可以用合金線固定在圍欄線上。
十一、圍欄控制器(主機)

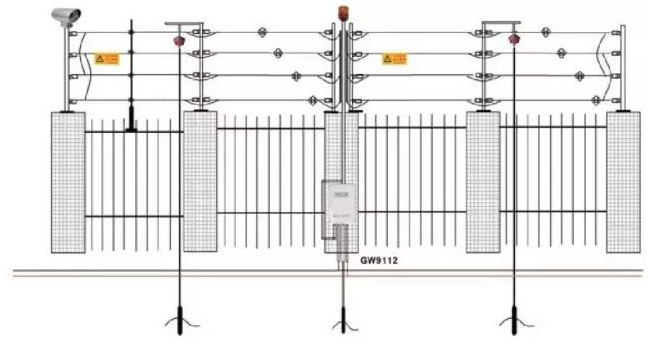

1、將圍欄控制器安裝于圍欄下方、圍欄分區處(圖紙中標定的位置),使圍欄控制器與圍欄間隔為40cm左右,用膨脹螺栓固定于墻上。
2、將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地(弱電接地,于通訊線屏蔽層相連),與高壓圍欄接地(強電接地)相互隔離,避免干擾。
3、將圍欄控制器的高壓引線通過PVC配線管與圍欄相接,接頭處應采用線線連接器(或自我纏繞)可靠連接。
4、RS485總線、報警輸出線、及電源線與高壓線分開,使用單獨的配線管。
5、將高壓避雷器可靠連接于周界圍欄起始端與地線之間(注意防水方向)。
十二、主機與鍵盤間通訊
主機與鍵盤間用RVSP2*1.0線攬連接既可。
