（一）．管槽敷設及布線安裝要求

一、硬質塑料（PVC）管敷設要求

1．阻燃PVC管敷設

A．PVC管管口應平整、光滑；管與管、管與盒（箱）等器件應用插入法連接；連接處結合面應涂專用膠合劑，接口應牢固密封。

B．明配PVC管在穿過樓板時易受機械損傷的地方，應采用保護，其保護高度距樓板表面的距離不應小于500mm 。

C．直埋在地下或樓板內的PVC管，在露出地面時易受機械損傷的部分，應采取保護措施。

D．直埋于現澆混凝土內的PVC管，在澆搗混凝土時，應采取防止PVC管發生機械損傷的措施。

E．PVC管在磚砌墻體上剔槽敷設時，應采用強度等級不小于M10的水泥砂漿抹面保護，保護層厚度不應小于15mm。

F．明配PVC管應排列整齊，因定點間距均勻，管卡間最大距離應符合下表的規定。管卡與終端，轉彎中點，電氣器具或盒（箱）邊緣的距離為150-500mm。

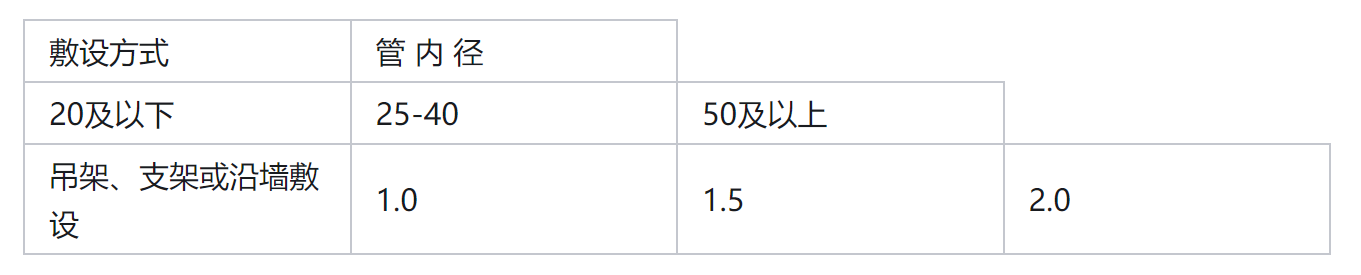

G．PVC管管卡固定點間最大距離（m）

阻燃PVC線槽敷設

A．槽板應緊貼建筑物、構筑物的表面敷設，且平直整齊；多條槽板并列敷設時，應無明顯縫隙。

B．導線在槽板內不應設有接頭，接頭應置于接線盒或器具內；蓋板不應擠傷導線的絕緣層。

C．槽板與各種器具的底座連接時，導線應留有余量，底座應壓住槽板端部。

二、管槽布線要求

1．暗配管

A．暗配的電線管將沿最近的路線敷設,并應減少彎曲;埋入墻或混凝土內的管子,離表面的凈距不會小于15mm。

B．當電線管需要彎曲敷設時,其轉角角度必須會大于90°。每條暗線管不會有三個以上的轉角,更不會有“S”彎。在彎曲處不能有皺折和坑癟,以免磨損電纜。

C．進入落地式控制箱的電線管路,排列會整齊,管口將高出基礎面不小于50mm。

D．埋于地下的電線管不宜穿過設備基礎,在穿過建筑物基礎時,將會加保護管保護。

E．電線管路的彎曲處,彎扁程度不會大于管外徑的10%,彎曲半徑會不小于管外徑的6倍;埋設于地下或混凝土樓板內時,不會小于管外徑的10倍。

F．在電線管超過下列長度時,中間應加裝接線盒或拉線盒.其位置應便于穿線。

□ 管子長度每超過45 mm,無彎曲時;

□ 管子長度每超過30 mm,有一個彎時;

□ 管子長度每超過20 mm,有二個彎時;

□ 管子長度每超過12 mm,有三個彎時。

G．在垂直敷設時,裝設接線盒或拉線盒的距離為15 mm左右。

H．配塑料管時的環境溫度不應低于-15°C.配塑料管用的接線盒、燈關盒、開關盒等，均宜使用配套的塑料制品。

I．塑料管在進入接線盒、燈關盒、開關盒或設備箱內時，會加以固定。塑料管磚墻內剔槽敷設時，必須用強度不小于100號水泥砂漿抹面保護，厚度不會小于15mm。

2．管內穿線

A．穿在管內絕緣導線的額定電壓不應低于500V。

B．管內穿線宜在建筑物的抹灰、裝修及地面工程結束后進行，在穿入導線之前，會將管子中的積水及雜物清除干凈。

C．不同系統、不同電壓、不同電流類別的線路不應穿于同地根管內或線槽的同一孔槽內。

D．橫向敷設的報警系統傳輸線路如采用穿管布線時，不同防火分區的線路不會穿入同一根管內。

E．導線在管內不會有接關和扭結，其接關將在接線盒內連接。管內導線的總截面積（包括外護層）不會超過管子截面積的40%。

F．弱電系統的傳輸線路宜選擇不同顏色的絕緣導線，同一工程中相同線別的絕緣導線顏色會一致，接線端子會有標號。

G．布線使用的非金屬管材，線槽及其附件應彩不燃或非延燃性材料制成。

H．導線穿入鋼管后，在導線出中處，會裝護線套保護導線；在不進入盒（箱）內的垂直管口，穿導線后，會將管口作密封處理。

3．清掃管路

A．穿線工作一般是在土建地坪和粉刷工程結束后進行。所謂穿線，就是將絕緣導線，由控制箱到設備，或由一個接線盒到另一個接線盒。

B．為不傷及導線，穿線前，應先清掃管路。方法是用壓力約0.25Mpa的壓縮空氣，吹入已敷好的管中，以便除去殘留的灰寺土和水分.如無壓縮空氣,則可在鋼線上綁以擦布成拖把布狀,來回拉數次,將管內雜物和水分擦凈.管路清掃后,隨即向管內吹入滑石粉,以便穿線.并將管子端部安上塑料管帽或護線套,再進行穿線。

C．在垂直管路中，為減少管內導線的下垂力，保證導線不因自重而折斷，應在下列情況下裝設接線盒：電話電纜管路大于15mm;控制電纜和其它截面(銅芯)在2.5 mm2以下的絕緣線,當管路長度超過20m時。

D．導線應在接線盒內固定一次，以減緩導線的自重拉力。

4．敷設橋架電纜

A．敷設橋架電纜，可在橋架綁上電放線滑輪。在橋架水平段每4~6m綁扎一個,垂直段每4~5綁扎一個，在拐彎處必須綁扎一個，根據拐彎的方向，可將拐角處的綁成垂直的或傾斜45°。當滑輪綁好后，先將一根麻繩通過滑輪，敷設在橋架上，一頭由人牽引，一頭綁扎電纜，電纜綁扎頭如前所述，采用自制網套牽引頭拉上橋架。

B．電纜敷設的起點，應根據電纜橋架敷設路線，電纜盤運輸備件、支盤場地等決定.一般選在弱電站房(或附近)、拐角處、三通和四通連接處。粗電纜每次可以敷設一根，較細電纜一次可以敷設2~4根。

C．敷設電纜時，拉力要均勻，橋架上應有人調整滑輪，以防電纜滑出滑輪，扭結在一起。當電纜較長時，可以選中間為起點，向兩頭敷設，這時電纜長度一定要測量準。

D．電纜橋架水平安裝兩排時或垂直安裝幾排時，放電纜應先里邊、后外邊。垂直安裝時，應先下邊、后上面。

E．電纜敷設在橋架上，應立即開始整理，使電纜松弛地、沿直線方向擺放在橋架上，在建筑物伸縮縫處應擺放成“S”形。電纜擺放時，轉彎處應緊松一致。每3~5m用塑料綁扎線綁扎一次。橋架上的電纜應平行整潔。

5．金屬線槽布線

A．金屬線槽布線一般采用適用于正常環境的室內干燥和不易受機械損傷的場所明敷，但對金屬線槽有嚴重腐蝕的場所不應采用。同一回路的所有相線和中性線，應敷設在同一金屬線槽內。同一路徑無妨干擾要求的線路，可敷設于同一金屬線槽內。線槽內電線或電纜的總截面（包括外護層）不應超過線槽內截面的20%，截流導線不宜超過30根。控制、信號或與其相類似的線路，電線或電纜根數不限。

B．金屬線槽垂直或傾斜安裝時，應采取措施防止電線或電纜在線槽內移動。

C．由金屬線槽引出的線路，可采用金屬管、硬質塑料管、半硬塑料管、金屬軟管或電纜等布線方式。電線或電纜在引出部分不得遭受損傷。

D．線槽應平整、無扭曲變形，內壁應光滑、無毛刺。

E．金屬線槽應可靠接地或接零，但不應作為設備的接地導體。

F．在室內采用電纜橋架布線時，其電纜不應有黃麻或其他易延燃材料外護層。

G．在有腐蝕或特別潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采取相應的防護措施，并宜選用塑料護套電纜。

H．電纜橋架（托盤）水平安裝時的距地高度一般不宜低于2.50米，垂直安裝時距地1.80米以下部分應加金屬蓋板保護，但敷設在電氣專用房間（如配電室、電氣豎井、技術層等）內時除外。

I．電纜線橋水平安裝時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5--3米。垂直敷設時，其固定點間距不宜大于2米。

J．幾組電纜橋架在同一高度平行安裝時，各相鄰電纜橋架間應考慮維護、檢修距離。

K．在電纜橋架上可以無間距敷設電纜，電纜在橋架內橫斷面的填充率；電力電纜不應大于40%；控制電纜不應大于50%。

L．下列不同電壓、不同用途的電纜，不宜敷設在同一層橋架上，如受條件限制需安裝在同一層橋架上時，應用隔板隔開。

M．電纜橋架與各種管道平行或交叉時，其最小凈距應符合下表的規定：電纜橋架與各種管道的最小凈距管道類別平行凈距（米）交叉凈距（米）一般工藝管道0.40.3具有腐蝕性液體（或氣體）管道0.50.5熱力管道有保溫層0.50.5無保溫層1.01.0
