北京智慧地鐵數字可視化系統找凱源恒潤北京監控安裝工程公司，憑專業技術就是這么強！

北京地鐵是現階段緩解城市交通壓力的有效手段，很多城市都開始大力推進地鐵事業的建設，地鐵綜合監控系統作為地鐵系統中的關鍵系統。

凱源恒潤北京監控安裝工程公司建立智慧交通可視化決策平臺是解決問題的核心，它可以有效整合交管部門現有信息平臺的數據資源，覆蓋交通日常監測監管、應急指揮調度等多個業務領域，憑借先進的人機交互方式，實現數據融合、數據顯示、數據監測等多種功能，可廣泛應用于監測指揮、分析研判、展示匯報等場景。

一、 產品目標

1. 應急預案制作

1) 火災應急預案演示

2) 車站站廳層設備區第二防火分區作為模擬火災區域，火災時：防火分區高亮紅色長方體，伴隨火災點的火焰狀圖形。

所有設備門，閘機全部開啟，地面以動態箭頭，例如“《 《 《 ”指示逃生路線，用箭頭表示排煙風向，一般是由起火點所在防煙分區，指向火災區域最近的排煙風機TEF。

2. 貼圖

全地鐵 墻面、地面、上空、屏蔽門上等需貼圖處

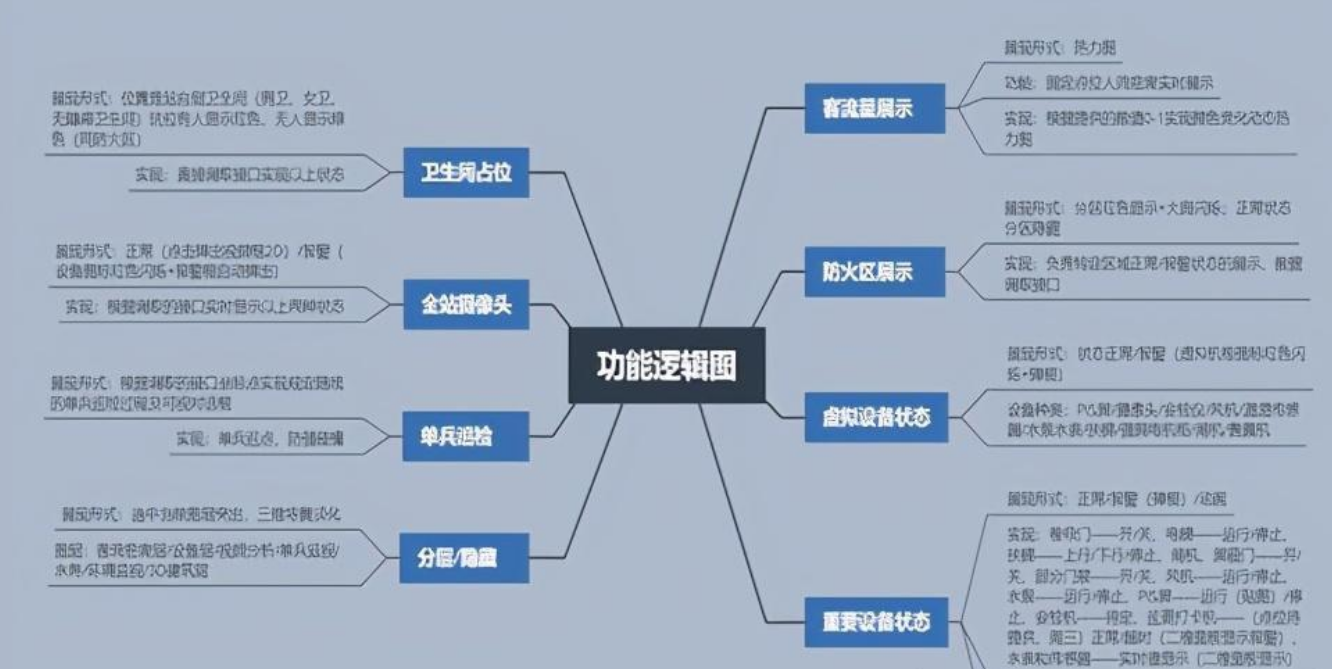

二、功能需求

1. 重點區域和站臺門

展現形式為熱力圖，客戶提供客流密度的展現，數值為0~100，0為綠色，100為紅色，調取數據后，按照數值我們負責點位顏色占比的展現（60，那就是一定范圍內紅紅色多于綠色）熱力圖有動態效果。

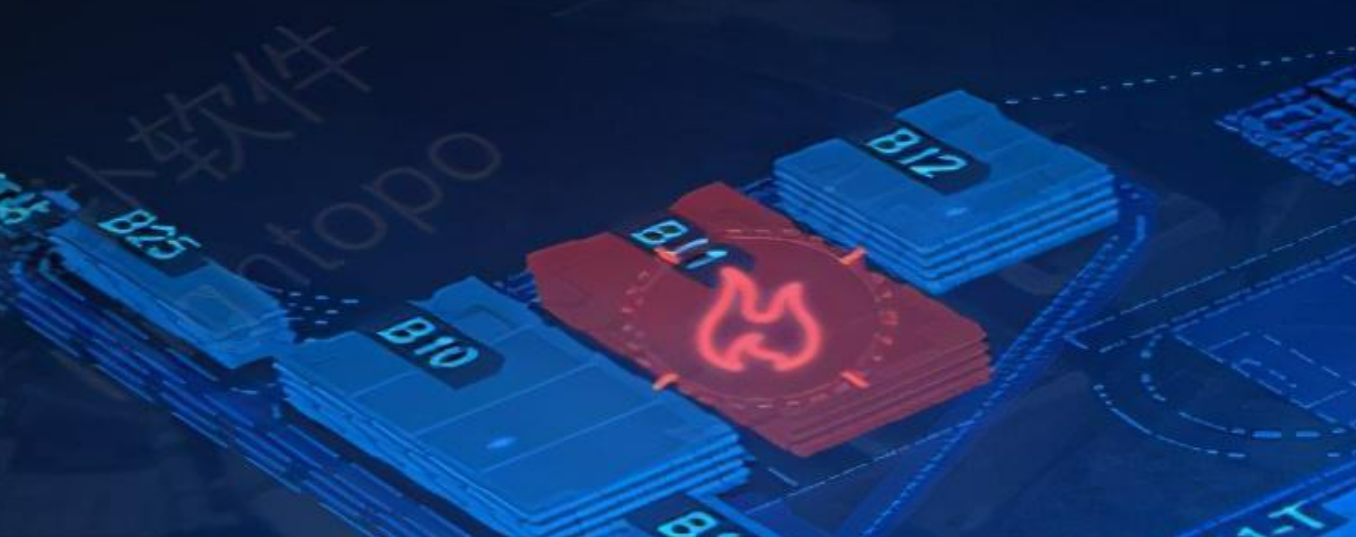

2. 防火分區展示

正常狀態，分區圖形隱藏；報警狀態：分區紅色顯示+火苗閃爍；

樣式參考圖片

3. 虛擬設備狀態

正常狀態，設備正常顯示；報警狀態：虛擬機柜圖標紅色閃爍結合信息框的形式，表示告警、彈出信息框顯示告警信息（信息框關閉，圖標停止閃爍）；

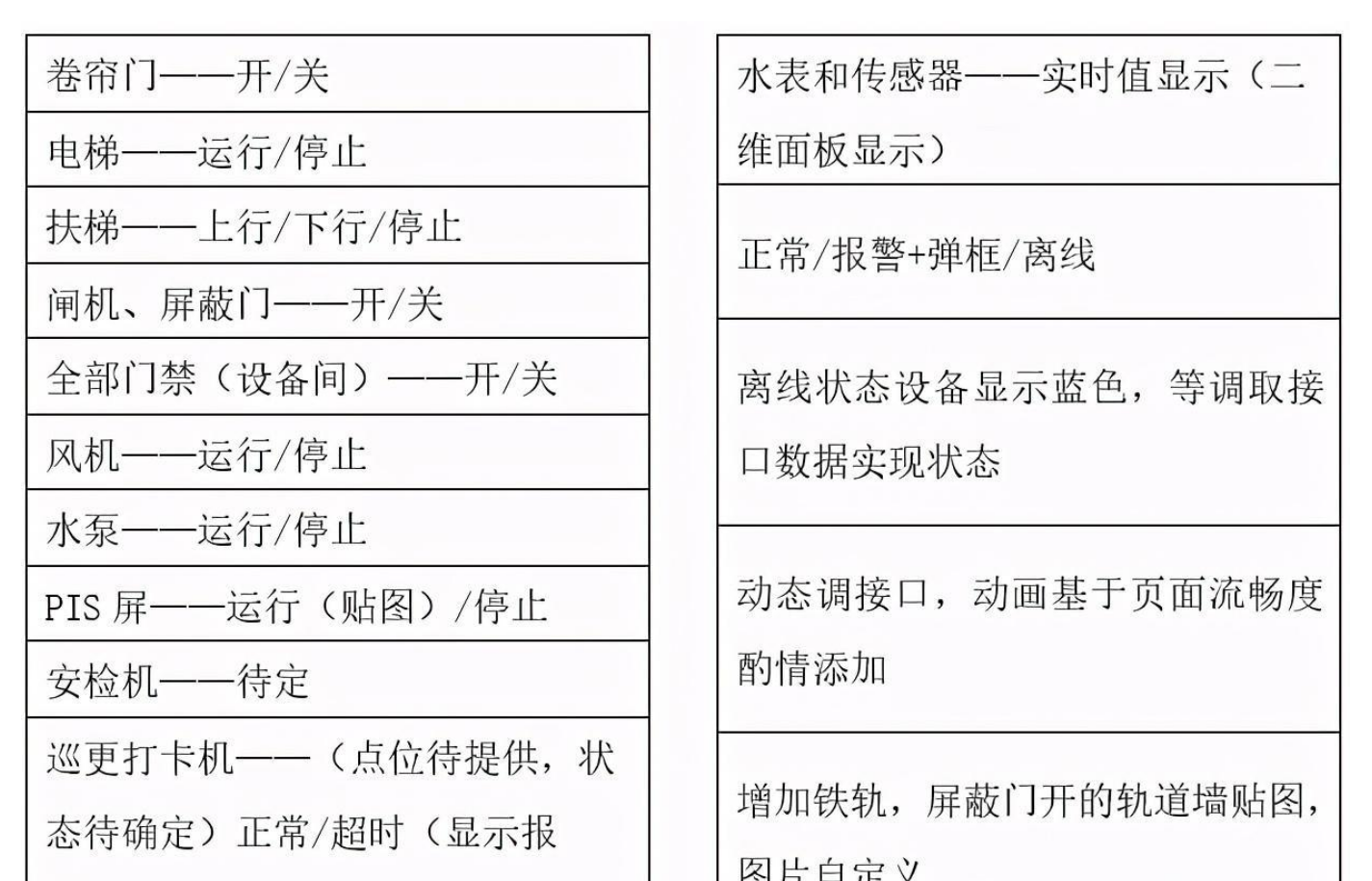

4. 重要設備狀態

5. 全站攝像頭

狀態1：正常；右鍵點擊攝像頭彈出二維面板視頻框（2D），展現形式參考備注圖片；

狀態2：報警（文本形式）；攝像頭圖標紅色閃爍結合視頻報警框自動彈出（觀看者可以“確認”方式關閉報警框），左鍵點擊攝像頭圖標彈出攝像頭設備報警信息面板。（左鍵點擊獲取不到上次報警文本信息的，圖撲軟件負責彈出空白面板，客戶負責面板內容展現）

由于攝像頭模型較小，現需要在宏觀全景視角下，攝像頭圖標放大顯示可見，當視角視角拉近，攝像頭恢復。

提供所有彈出框的風格、樣式和實現（空面板），并負責報警框彈出，并調用通知事件，傳遞報警信息給項目視頻框。

6. 單兵巡檢

有3個單兵定位，分別是單兵1，單兵2，單兵3，單兵位置用二維坐標軸顯示，單兵定位不需要進行路徑的規劃，瞬移，只需要顯示實時的定位位置。

主動發起對講請求：最近的一個單兵，在其附近彈出單兵可視對講面板。

7. 水務

1)水表數字展示

2)固定點位二維面板彈框顯示數據

8.分層/隱藏

1) 客流密度層（passengerMonitor）——熱力圖

2) 設備層（devMonitor）——虛擬設備/重點設備（虛擬：強弱電，重點設備：見以上第4條）

3) 視頻分析層（cctvMonitor）——攝像頭

4) 單兵監視層（individual）——單兵巡檢

5) 水務層（waterAffairs ）——水表+水泵

6) 環境監視層（envAffairs ）——溫濕傳感器/煙感/異味傳感器

7) 單獨3D建筑物層 ， 兩層分開

展示以上層級時候3D場景淡化，顯示層級上的設備，點擊設備彈出2D面板顯示相關信息，圖撲負責版面的彈出及面板樣式展示，客戶提供面板內具體內容。

9.彈出面板

1) 在3D場景內的彈框，當設備圖元被墻體遮擋，且該圖元有報警時（無論確認與否），都能提供穿透顯示，保證車站工作人員能夠看到。沒有報警圖元由圖撲決定是否穿透顯示。視角不影響任何報警彈框顯示。所有報警彈框增加音頻報警，彈窗關閉，音頻報警停止。

10.衛生間占位

站臺層（男衛、女衛和無障礙衛生間 ）衛生間坑位如果有人會顯示紅色，無人正常。

11.設備房間名稱標注

設備間按照客戶提供的名稱進行標注；以地面標注形式展現。

12.自動巡檢功能

按規定路線實現第一人稱模式漫游巡檢。

13.照明分區

公共區（站廳、站臺）設置兩個變量點，項目提供三種模式狀態，開燈/暗光/關燈。

表現：開燈為正常狀態，暗光顏色稍暗，關燈顏色再暗一些，但是不是全黑。

總結

工業互聯網將人、數據和機器連接起來。地鐵車站三維可視化系統是一個很好的展示。HT的輕量級、數據的可視化、機器的可視化和資產的管理幫助我們更好地監控數據。物聯網將通過各種信息傳感設備，實時收集任何需要監控、連接、交互等的對象或過程，并通過與HT的結合來展示可視化的優勢。

當然，地鐵站也可以與VR結合。在各種科技展覽中，我們可以看到各種虛擬現實場景操作。在 HT，我們也可以結合VR設備進行操作。我們可以穿著這些設備在地鐵站漫游，讓人身臨其境。由于場景本身重量輕，可以使用VR的場景流暢性也很高，使用戶不會感到頭暈。
