北京電梯監控工程中使用海康威視無線網橋，凱源恒潤北京監控安裝公司告訴你在安裝調試過程的注意事項！

弱電工程的無線傳輸中，網橋的使用已經非常普遍，今天給大家?guī)淼氖呛？低暤碾娞菥W(wǎng)橋。

設備連線

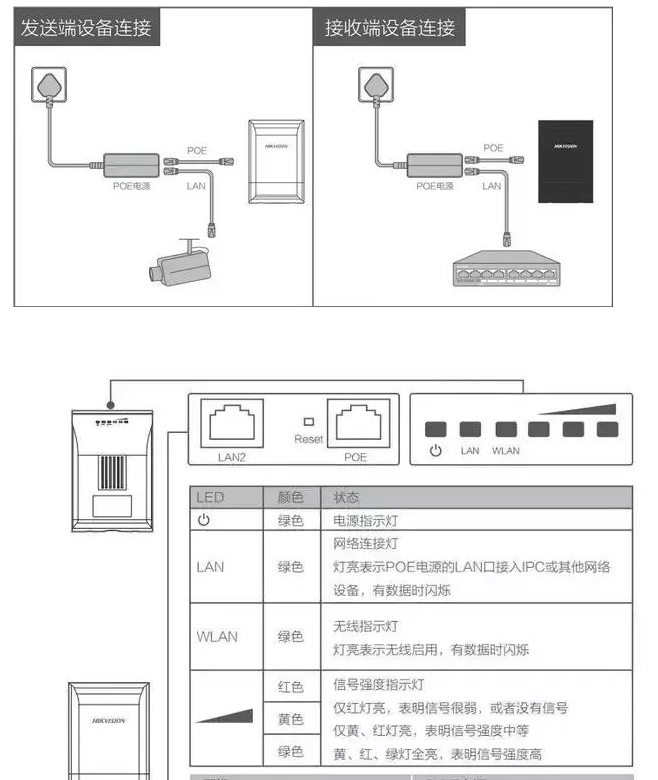

電梯網橋出廠自帶POE電源，電源上的POE口使用網線連接到設備上的POE口即可給設備進行供電，機房端（接收端）POE電源LAN口（或設備上的LAN1/LAN2口）接入局域網交換機攝像機端（發送端）POE電源LAN口（或設備上的LAN1/LAN2口）可同時接入IPC、電梯網關，廣告屏等設備。

安裝方法

黑色機殼為機房端連接交換機或NVR，白色為攝像機端連接IPC，通過網橋，把電梯內的監控視頻數據傳輸?shù)奖O(jiān)控中心，同時可傳輸廣告屏，電梯物聯網數據傳輸。如下圖:

由于網橋采用無線方式傳輸，因此要保證傳輸質量，需要盡量避免環境因素的干擾。安裝時盡量保證網橋正對安裝，避開網橋中間的遮擋物，安裝位置盡量不要靠近墻壁角落，避免多徑反射對信號產生干擾。

當機房端在井道頂部時

1、攝像機端安裝在轎廂上部，正面朝上，使用扎帶固定在轎廂上。

2、機房端安裝在井道的頂部端，正面朝下，使用吸頂方式進行固定，步驟如下

無線網橋安裝幾項注意

1、做好防雨防塵、絕緣處理。網橋、POE以及網絡攝像機的網線連接部分需要做好防雨防塵處理，網線與網橋的接頭部分一般需要裹二到三層防水膠布，盡量不要讓水晶頭外露；網線與網絡攝像機連接部分也需要裹二到三層防水膠布或絕緣膠布；所有電源接頭部分盡量做好絕緣處理。

2、網橋設備的安裝與固定。安裝網橋時，首先一定要固定好支架，支架如果不穩會直接影響到微波信號傳輸?shù)姆€(wěn)定性。將網橋往支架上固定時按照下圖的固定方法將網橋固定牢固，在安裝時，由于支架表面比較光滑，如果直接用螺母將U型夾碼擰緊可能時間一長，室外雨水的浸透支架表面會生銹，U型夾碼與支架之間的接觸會松懈。

3、線材選擇及其長度控制?？刂坪镁W(wǎng)線的長度確保最佳的傳輸效果。對于材質較好的雙絞線（網線）的有效傳輸距離為100m，CAT5e或CAT6類線。由于網橋使用POE供電，網線不僅承載的是數據流同時還在給網橋供電，因此網線過長或材質較差都不宜使用。網橋與POE的連接部分盡量使用CAT5e或CAT6類線，長度盡量控制在25m以內。

小編提醒：

不論使用哪一種POE，其接口定義是統一的，POE上標有“DATA IN”的網口可以連接網絡攝像機，交換機，電腦等網絡設備，標有“P + DATA OUT”的網口務必連接網橋設備，連接時需要注意以免接錯燒壞設備。

4、網橋、POE供電盒、網絡攝像機或交換機等網絡設備的正確連接。POE供電盒上一般會有三個接口：電源接口（一般為DC直流輸入），POE網口（僅用于連接網橋設備的RJ45口），network口或LAN口（可以連接任何基于以太網口的網絡設備，如：網絡攝像機、交換機、路由器、電腦、NVR等）。

5、網線制作標準及其類型選擇。目前使用的網線制作標準一般是按照國標的定義來制作的。推薦使用主流的T568B類線序標準來制作網線，其標準如下：

T568B：白橙，橙，白綠，藍，白藍，綠，白棕，棕

網橋設備采用POE供電，推薦使用國標T568B類的線序制作網線，由于所有網絡設備為自適應以太網口，因此在連接網橋設備與POE或者是交換機連接POE時，強烈建議使用國標T568B類的直通線（即網線的兩頭均為國標T568B類的線序）。

6、防雷處理。網橋設備一般安裝在室外空曠處，需要做好防雷保護措施；設備本身內置防雷保護電路，在設備外部會預留防雷接地端子（GND）。正確的防雷接地方法是：固定網橋的立桿一般會安裝避雷針，網橋的接地端子需要用到一條銅芯線（一般用4mm2）與避雷線連接在一起接入大地。

7、饋線接頭處理。對于室外大功率網橋設備，由于傳輸距離遠需要加裝外置天線，天線與設備之間需要用到饋線連接。此時，在所有饋線連接設備與天線的接頭部分都要做防雨防塵處理，需要裹二到三層防水膠布或絕緣膠布，盡量不要讓饋線接頭部分裸露在空氣中。

注意：機房端要安裝在承重墻的下方，不能讓網橋穿過承重墻，會導致信號衰減嚴重。

當機房端在井道底部時攝像機端需要安裝到轎廂的底部（下圖左），機房端直接疊高，放支架上即可（下圖右）

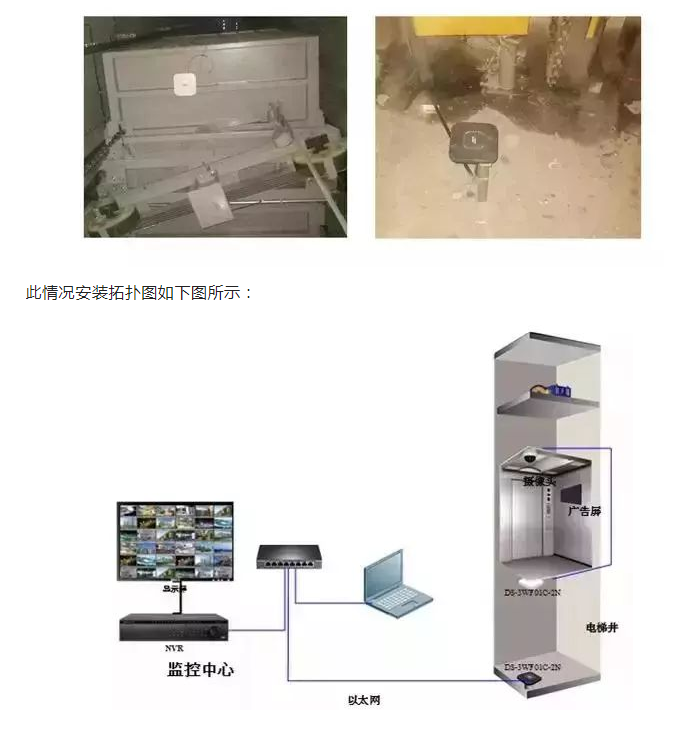

此情況安裝拓撲圖如下圖所示：

常見問題排查

為什么搜索軟件SADP搜索不到網橋？

這是正?，F(xiàn)象，電梯網橋本身不支持SADP搜索。

前端相機不在線需如何排查？

1.電腦直連接收端網橋lan口（或者poe模塊的lan口），ping發送端IP看能否ping通，如果ping不通說明網橋間未建立連接。檢查網橋是否正常供電，如果網橋都是正常工作狀態，檢查網橋配置，查看SSID，信道（頻率）設置是否一致（如下圖所示） ，兩端設備的信道和SSID一定要相同。另外，當同一局域網內有多對網橋時，要修改每對網橋的ip地址。

2.電腦連接收端網橋能ping通發送端網橋，并且能ping通前端，但是連接收端網橋所連的交換機ping不通前端相機。將發送和接收端網橋模式分別設為WDS客戶端和WDS接入點（如下圖所示），檢查交換機配置，看網橋所在端口與電腦所在端口是否在同一vlan，是否互通。

通過網橋后畫面卡頓怎么辦？

畫面卡頓一般是由于信號強度低，鏈路質量較差，或者無線信號干擾所致，排查方式如下：

1.信號強度低鏈路質量差的問題：登錄網橋查看發送端跟接收端網橋的信號強度，信號強度大于-60dBm為較強信號強度，如果小于-60，建議查看網橋安裝位置是夠正確，是否正對安裝，中間有沒有遮擋，從安裝方面進行排查。

2.無線信號干擾問題：建議先在網橋上搜索一下周圍的無線信號，避開無線信號較密集的信道，建議選擇非標準信道，盡量避免其它無線信號的干擾。
