北京農貿市場視頻監控系統解決方案-凱源恒潤北京監控安裝工程公司

1.1系統概述

隨著安全防范體制和技術的進一步完善和提高，使得綜合服務行業完全有條件、有能力應用最新的高新科技成果，帶領全行業步入一個新的臺階，提供最先進最及時的個性化服務，樹立行業形象，并能夠高效的為用戶服務。為促進一個新興的行業----手工業廠房實現現代化、高效管理的具體要求，現提出結合現今行業發展水平，利用先進技術，采用安全可靠的網絡監控解決方案，將監控系統“集成化，網絡化”是符合服務行業保衛工作發展需要的。為了充分滿足和切實保障某農貿市場對高標準文明、安全工作和實際營業的要求，創造一個安全、舒適、高效的辦公、營業環境，有效的制止不法行經及遏止犯罪行為的進行和惡化，最大程度的杜絕和防范各種偷竊、威脅和暴力事件的發生，以保障財產、工作人員與客戶的生命安全，必須建立、加強和完善全方位、高質量、穩定可靠的安全防范系統。

本方案主要針對某農貿市場弱電智能化系統工程的視頻監控系統進行設計，考慮到整個系統的可行性、先進性以及可擴展性，本項目采用全網絡數字架構，選用的產品性能卓越，兼容性好，易擴展，管理方便，操作簡單，能滿足監控系統的所有基本要求。整個系統的設計真正意義上實現一個完善、先進、可靠、穩定，同時又具有自我升級和擴展功能的強大安全防范系統。

某農貿市場弱電智能化系統工程安防視頻監控系統采用前端網絡數字攝像機（IPC)，通過以太網絡連接前端數字攝像機，把攝像機視頻信號進行編碼、壓縮、存儲、預覽、管理、網傳等，每臺攝像機通過局域網設置獨立IP接入。

本方案在考慮視頻監控系統的完整性和先進性之外，充分考慮了和其他系統的聯動，包括消防報警系統和門禁系統等。

1.2需求分析

視頻監控系統將不僅僅局限于被動地提供視頻畫面，更要求系統本身有足夠的智能，能夠識別不同的物體，發現監控畫面中的異常情況，以最快和最佳的方式發出警報和提供有用信息，從而更加有效地協助安全人員處理危機，并最大限度地降低誤報和漏報現象，成為應對襲擊和處理突發事件的有力輔助工具，以提高用戶的投資回報，有力的保護人生安全或財產安全。

1.3總體設計

1）對指定的區域、通道進行24小時全天候監控。

2）能方便地遙看監視指定的區域圖像，實現同時顯示所有攝像機圖像。

3）監控配備網絡攝像機（包括網絡半球、網絡攝像機）、中心管理平臺，建立以監控機房控制中心為中心的集中式監控系統。

4）針對手工業廠房公共區域的各個位置，根據實際需求分析，設計監控點位。

前端網絡攝像機直接通過網線接入初級交換機（不超過75米）

電梯半球通過與電梯廠家配置隨行電纜的情況確定架構方式：數字半球攝像機+樓層顯示器+編碼器用網線接入交換機方式；

前端所有視頻流通過網線/光纖進入接入層交換機，再通過監控專網進入X86網絡存儲服務器。

網絡鍵盤可以實現所有操作，加上解碼器實現視頻上墻顯示、監看。

攝像部分：

攝像部分是視頻安防系統的前沿部分，是整個系統的“眼睛”。它布置在被監視場所的某一位置上，使其視角能覆蓋整個被監視場所的各個部位，并將被監視場所的情況變成圖像信號傳送到控制中心的監視器上。

根據所要監控對象的不同情況，選擇不同種類的高清網絡攝像機，以達到最佳的監控效果。例如對公共活動場所大廳的監控需求，宜選用帶云臺網絡攝像機，既能達到大范圍全面監控的目的，又能細致地觀察到具體某個活動對象發生異常的清晰圖像；對各種出入口的監控，宜選用固定式網絡攝像機，不間斷地監控固定區域，保證監控記錄的無間斷；而對于室內重要通道等的監控，則宜選用半球型網絡攝像機，既能達到監控某個具體位置的實時的高清圖像，又美觀、隱蔽。

系統采用數字傳輸圖像信號，可在安?？刂浦行募袑χ攸c部位的攝像機進行實時圖像監控、錄像記錄。所有室內網絡攝像機電源交換機POE供電，室外攝像機采用安保中心集中供電的方式，以確保系統的高清圖像質量。

傳輸部分：

本系統視頻信號傳輸采用六類網線/光纖，前端攝像機到接入交換機的網線距離不超過75米，室外網絡攝像機采用防水六類網線/光纖。電梯攝像機采用數字攝像機加編碼器的形式傳輸?shù)奖O(jiān)控中心。

終端控制與顯示部分：

系統終端設備由：核心交換機，X86網絡存儲服務器、X86管理平臺服務器、高清解碼器，拼接屏、操作臺等組成。

在本方案中采用X86網絡存儲服務器進行錄放像。

視頻監控系統要求錄像資料全實時(保證25fps)，圖像清晰，保存30天。系統所有資料實現在線保存，無需更換硬盤，從而減少了由于手工操作帶來的故障，增加了系統穩定性。查詢手段可以通過多種查詢條件對數據進行檢索，對存儲的視頻數據也可以離線單獨保存使用。

選用6T監控專用硬盤需要72塊

顯示部分由9臺46”液晶監視器拼接組成。系統可進行高清晰度的監看，便于及時處理突發事件。

1.4系統設計說明

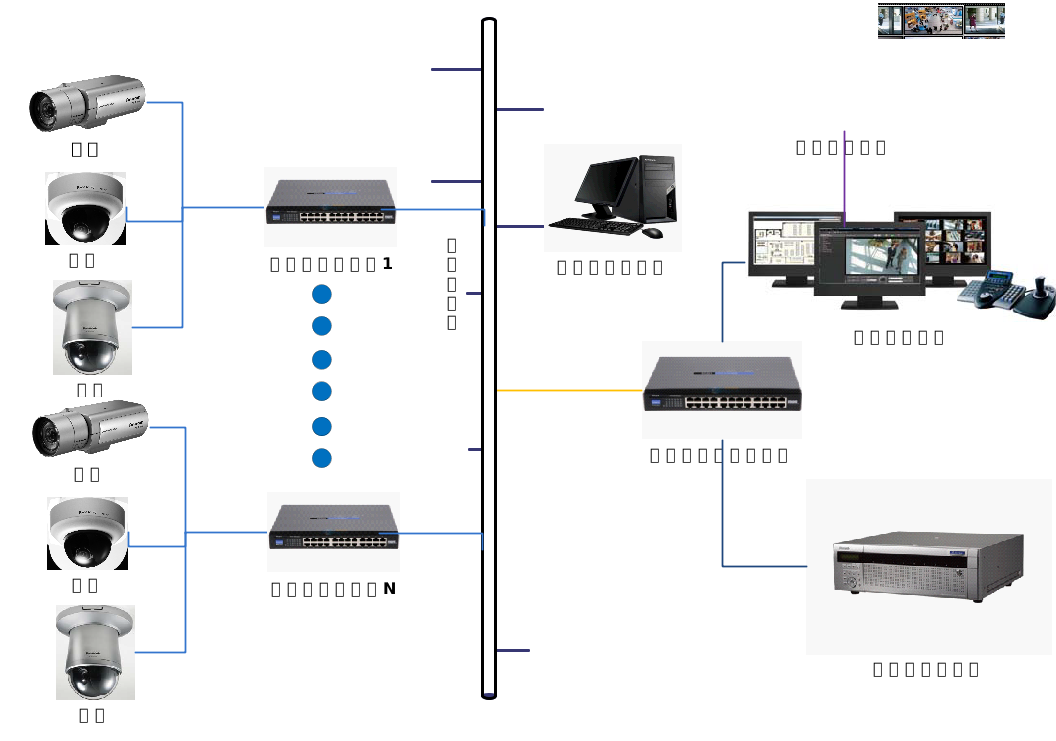

1.4.1 系統拓撲圖

1.4.2 前端點位設計

根據本項目手工業廠房建筑結構特點和技防標準要求在各重點防范區域設置攝像機。

本次項目監控布點主要針對如下幾個重點部位：

?加工廠與外界相通的出入口（重點監看人員面部特征和體貌特征，如眼鏡、痣、疤痕、發型，眉眼；男女、著裝、顏色、身高、胖瘦等特征）；

?各樓層樓梯出入口（監看人員面部特征和體貌特征）；

?加工車間走廊（監看人員面部特征和體貌特征，每個加工車間分別設置廣角攝像機和工位特寫攝像機）；

?接待區（監看人員面部特征和體貌特征）；

?各個展廳（監看人員面部特征和體貌特征）；

?總配電間、計算機房出入口（監看重要機房的人員出入情況、記錄進出人員面部特征）；

系統對各區域實行實時監視錄像，并設置攝像點與入侵報警系統配合進行隨動錄像。本次建成的監控系統將實時地、直觀地觀察、掌握上述區域現場情況和態勢?？紤]到某農貿市場的安全級別，室外所有攝像機分辨率均為1080P，室內所有攝像機分辨率均為1080P，同時對所有場所的監看視頻，保存30天，以備后期查詢。

1.4.3 攝像機朝向分析

本項目一層與外界相通的出入口攝像機設置時，為了避免逆光，并保證朝向一致，與外界相通的出入口攝像機由外朝內監看，保證拍攝到離開工廠的人員的正面，做到朝向一致。

其他各樓層的樓梯出入口攝像機設置時，統一監看進入本層的人員的正面，做到朝向一致。

系統點位表如下：

1.4.4 傳輸部分設計

?本次設計前端攝像機全部采用UPS統一供電，UPS供電線路部署到每個樓層，UPS供電電壓為220V，通過變壓后輸出給前端攝像機，直流供電線路采用RVV2*1.0；樓層弱電井交換機供電也統一采用UPS電源。220V交流供電線路可采用RVV3*4.0。

?前端攝像機通過一根六類網線接至最近的接入層交換機，為了圖像的穩定傳輸距離應保證在75m以內。

?接入層交換機通過六類網線接至安全監控中心的設備網核心交換機，實現圖像的上傳。

1.4.5 承載網設計

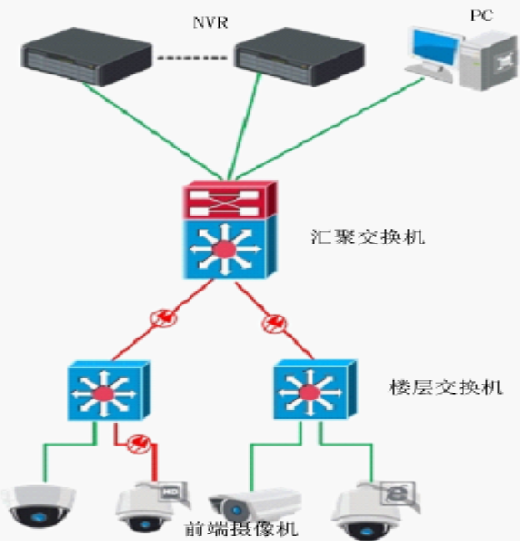

?傳輸線路是指將前端設備的信號傳輸至中心控制設備的各類線路，這部分的造價雖小，但關系到整個電視監控系統的圖像質量和使用效果，因此要選擇經濟、合理的傳輸方式。本方案設計傳輸架構圖如下：

傳輸子系統主要依托于智能建筑綜合布線系統，由于本設計使用的是網絡攝像機，大部分前端網絡攝像機通過雙絞線將圖像匯集到樓層交換機，另一部分高清攝像機則通過光纖電纜連接到樓層交換機，樓層交換機再通過光纖傳輸連接到監控中心的核心交換機上，核心交換機再通過雙絞線連接相應的服務器及設備。

在傳輸網絡中，本設計使用了流媒體技術，大大地降低了網絡中的帶寬限制。當用戶需要預覽時，尤其是多個用戶需要預覽同一路圖像時，流媒體將從前端取流，并進行視頻流的分發，包括后端的錄像存儲、上墻、和客戶端的預覽，對前端而言只需要取一路視頻流。這樣大大地減少了網絡的負荷。

本項目共設計20臺24口千兆接入/千兆上傳接入交換機，安全控制中心設置1臺核心交換機，最大限度地提高可靠性。核心交換機為一臺24口萬兆級交換機，保證整個數據交換的交換性能。

1.4.6 存儲設計

本項目共設計298臺1080P攝像機；攝像機碼流按照4Mbps計算。

1.4.7 顯示設計

視頻解碼器主要功能是從網絡上獲取壓縮視頻數據流，將數字信號轉換還原為模擬信號，輸出到拼接屏。

控制中心采用1臺解碼器，支持IP高清圖像切換，支持音視頻編碼、解碼上墻。

1.4.8 中心控制系統

1.4.8.1存儲系統需求

存儲子系統支持手動錄像、計劃錄像、報警錄像，對這三種方式觸發的錄像方式如下：

手動錄像：當用戶在客戶端上選擇手動錄像后，將要錄像的攝像機信息存儲到數據庫對應的表中，并通知存儲子系統執行該條記錄。

計劃錄像：用戶可以在客戶端軟件上制定錄像方案，并對錄像方案進行保存，當選擇執行某個錄像方案時，就會通知存儲子系統按照該方案進行計劃錄像。

報警錄像：當發生視頻報警時，存儲子系統會收到觸發視頻報警錄像的信息，存儲子系統便根據包含的攝像機信息進行錄像存儲。

支持雙碼流，其中一路碼流用于視頻存儲。當有視頻存儲需要時，視頻存儲服務系統會主動連接前端設備，對視頻流進行存儲。并可根據需要擴展支持ggVrbis等音頻編解碼標準實現音頻同步存儲。

存儲子系統支持節假日設定、錄像文件最大長度設定、存儲容量設置和狀態顯示等功能。

所有錄像數據都無法被手工刪除，其包含水印信息，可檢測錄像是否被篡改。

錄像自恢復功能

集中存儲部分的網絡攝像機、網絡半球都可選配SD卡插槽模塊。網絡前端內插SD卡，當它們與中心機房的網絡存儲設備通信失敗時，錄像文件將暫時保存在SD卡內。當通信恢復以后，緩存的錄像文件能拷貝到中心機房的網絡存儲設備內，保證集中存儲系統中錄像文件的完整性。

視頻存儲管理功能

支持對存儲的視頻數據進行管理和設置。

可設置當磁盤空間不足時處理方式（提前預警、覆蓋）。

錄像狀態（計劃、手動、報警、運動檢測）顯示。

可檢測存儲設備的工作狀態，對異常情況報警。

視頻資料檢索功能

存儲子系統支持客戶端的歷史視頻檢索功能。系統支持客戶端按日期、時間、類型、服務器、通道檢索客戶端本地或遠程服務器端的錄像文件，系統以文件信息列表形式將檢索結果返回給客戶端。

視頻資料回放功能

存儲子系統支持同時回放多個服務器或本地的多個存儲通道的同一時間的錄像文件?；胤艜r能夠支持暫停、播放、停止、快放、慢放、單幀步進、循環播放、精確定位到某幀、備份、調節音量、調節亮度、色度、對比度、色調等操作。

視頻存儲服務器還能夠支持錄像剪輯，錄像文件下載等功能。

1.4.8.2解碼及上墻需求

解碼及顯示子系統主要為實現工廠監控中心對監控范圍內視頻監控的統一調用、控制及解碼顯示而設計的，實現對視頻的遠程訪問、視頻流接收、數字視頻的解碼顯示和大屏幕視頻顯示控制等功能。

顯示控制子系統主要為圖像顯示電視墻，根據實際工程實施經驗，建議控制臺到電視墻的觀看距離不小于 3 米。同時，為了方便安裝維護，后面至少需要保留80 厘米凈空間。

1.5功能說明

?整個系統建設以監控室為核心，即前端視頻信號通過網絡交換機均匯聚至監控室。建設高清網絡視頻監控系統。

?視頻監控系統由前端數字攝像機、流媒體轉發服務器、網絡存儲服務器、顯示終端、操作終端等設備組成。系統應該具有、循環顯示、分區監視、任意定格于鎖閉、巡檢報警等功能。

?視頻監控系統是一種成熟有效的安全防范的手段。通過攝像機及其輔助設備直接觀看監控范圍的各種情況；將被監控區域的圖像內容傳送到對應管轄監控中心，使被監控區域的情況一目了然，確保監管區域正常秩序，為安全防范提供了可靠保障。
