北京POL全光網絡系統解決方案-凱源恒潤北京監控安裝工程公司

POL方案架構

POL提供一個二層傳輸網絡，采用PON 技術，提供千兆接入到用戶終端，以一根光纖融合承載視頻、數據、無線、語音等業務。

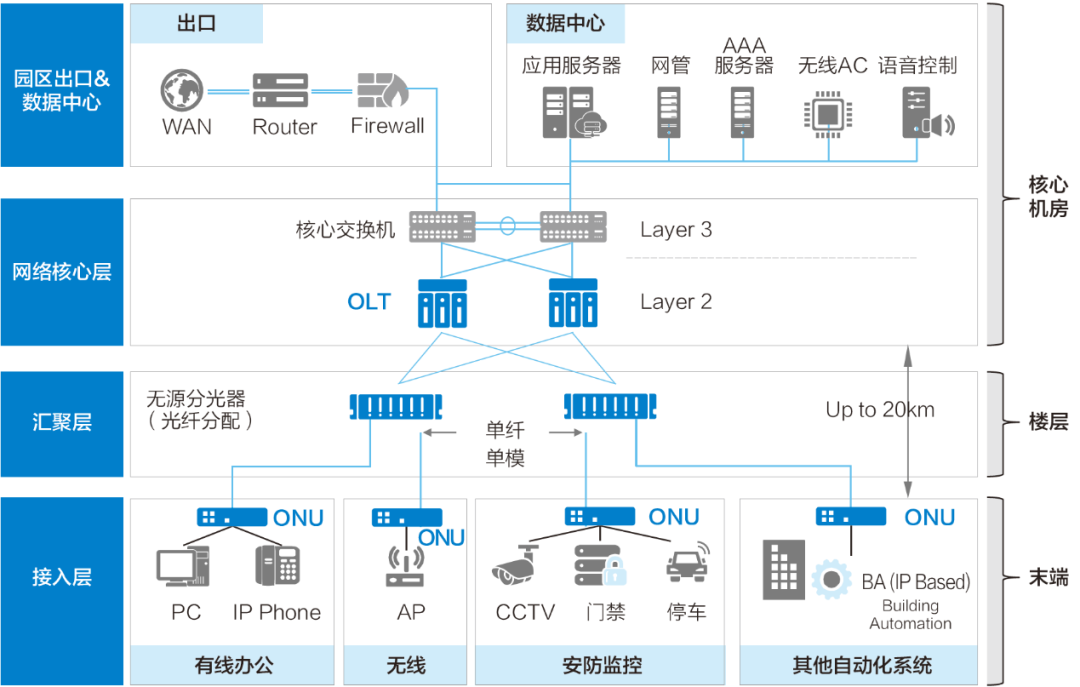

POL網絡架構圖

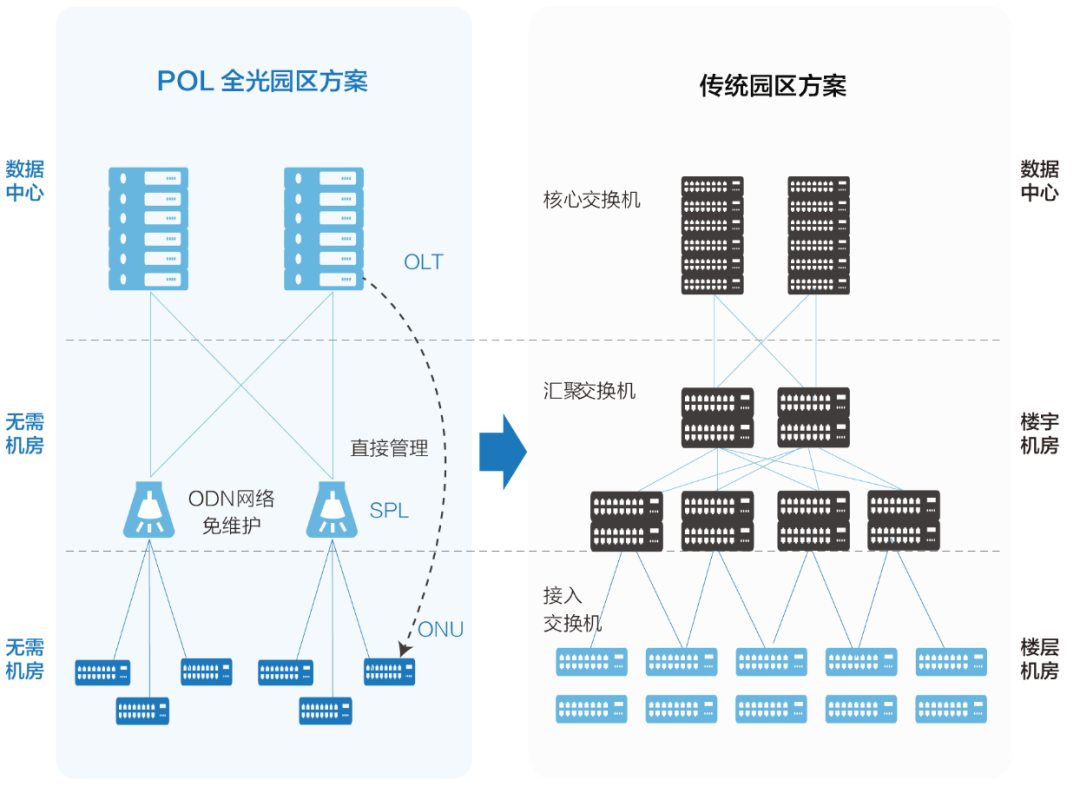

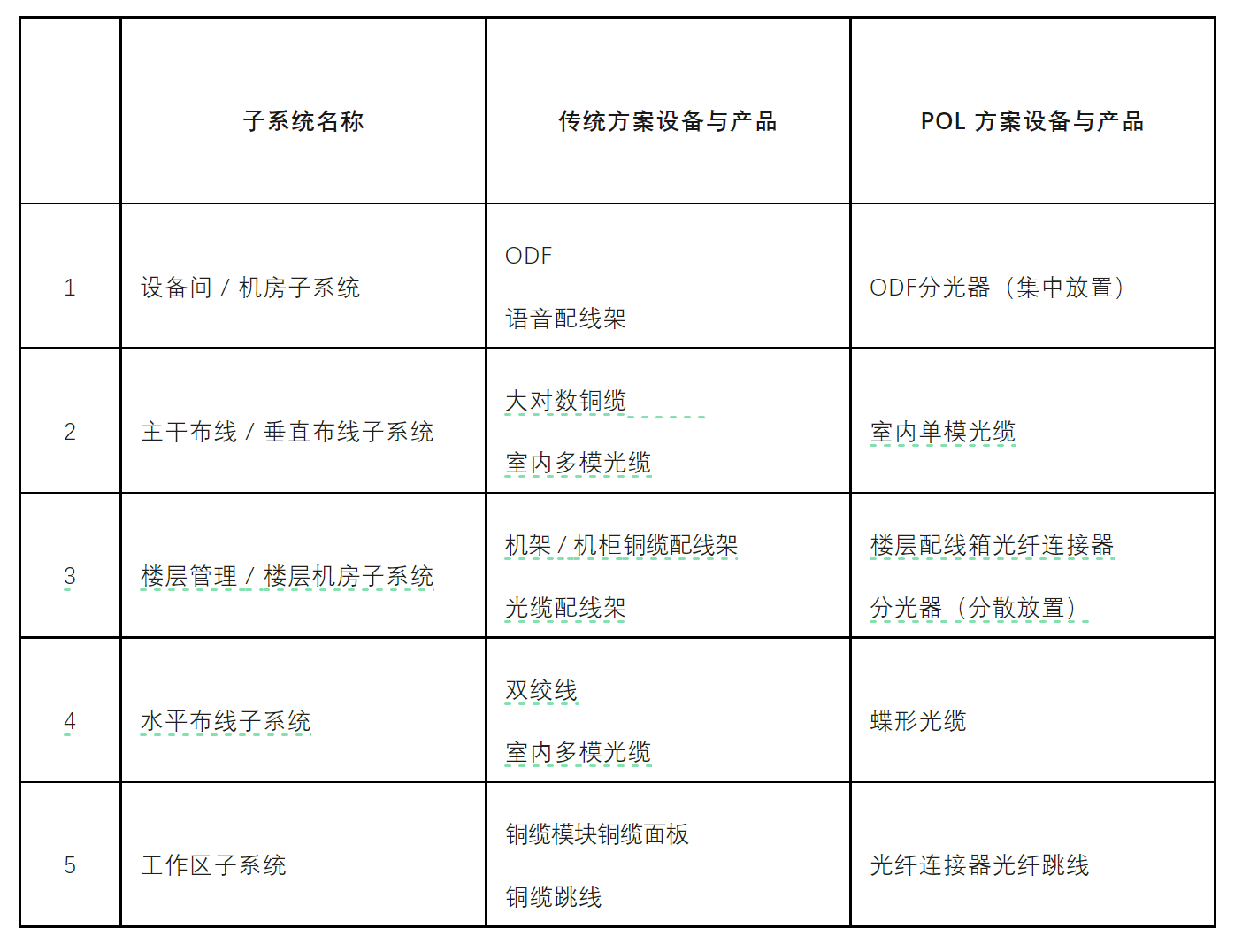

線路架構比較

POL設備選型

?設備選型比較：

?設備功能比較

和交換機的組網結構對比來看，OLT和ONU與匯聚及接入層交換機相對應，OLT上聯核心交換機。

OLT和ONU的轉發原理和交換機類似，內核是基于以太網/IP的轉發，整個POL系統的用戶側和網絡側均可提供標準的以太網接口。主要的區別在于匯聚交換機和接入交換機之間的接口協議也是以太網，是一種點對點拓撲。而OLT和ONU之間采用PON協議，是一種點對多點拓撲。

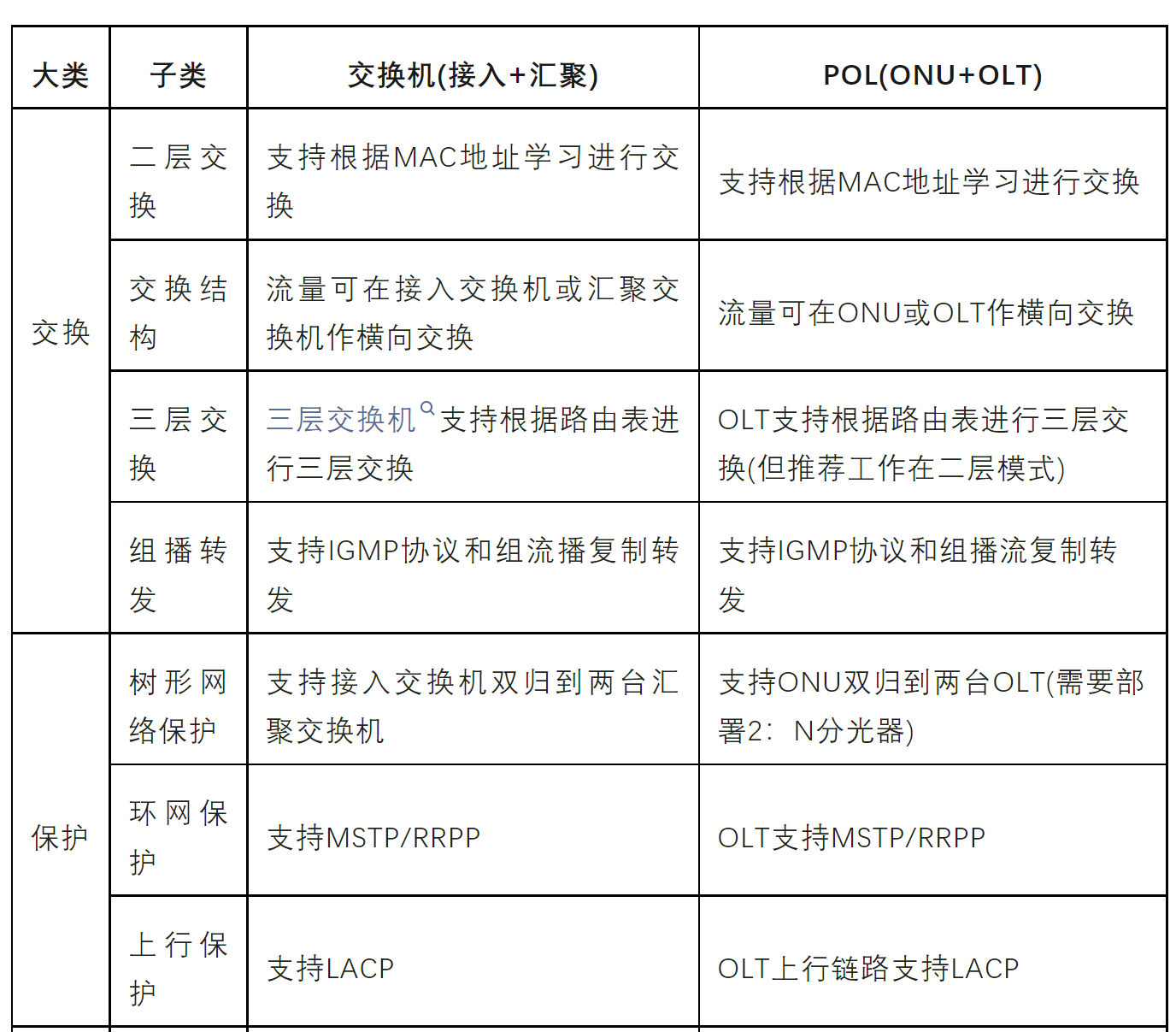

此外，從下面較為詳細的對比中可以看出POL和傳統交換機在功能上是比較類似的。

POL系統建造

1、設備建造

?設備選型

OLT/ONU/分光器的選擇原則：

OLT根據規模可選擇大、中、小三種，最大分別支持256、96、32個PON口；

ONU可根據承載的業務，選擇1/4/8/16/24個以太網口；

分光器可根據業務帶寬，選擇1:2~1:64的分光比。

?設備的部署

設備的安裝

POL系統設備形態與交換機類似，主要有盒式設備、上架式設備，按照產品說明書進行安裝即可。

設備的調測

分光器的調測：分光器為無源設備，無需配置即可正常工作；

ONU的調測：ONU為即插即用設備，上電即可自動下發配置，無需現場調測；

OLT的軟硬件調測，與交換機類似：

硬件調測：設備上電，檢查OLT上電后機框、板卡是否工作正常，指示燈、風扇等組件是否工作正常進行檢測；

軟件調測：按數據規劃（VLAN規劃、IP規劃等）對OLT進行配置。

2、線路建造

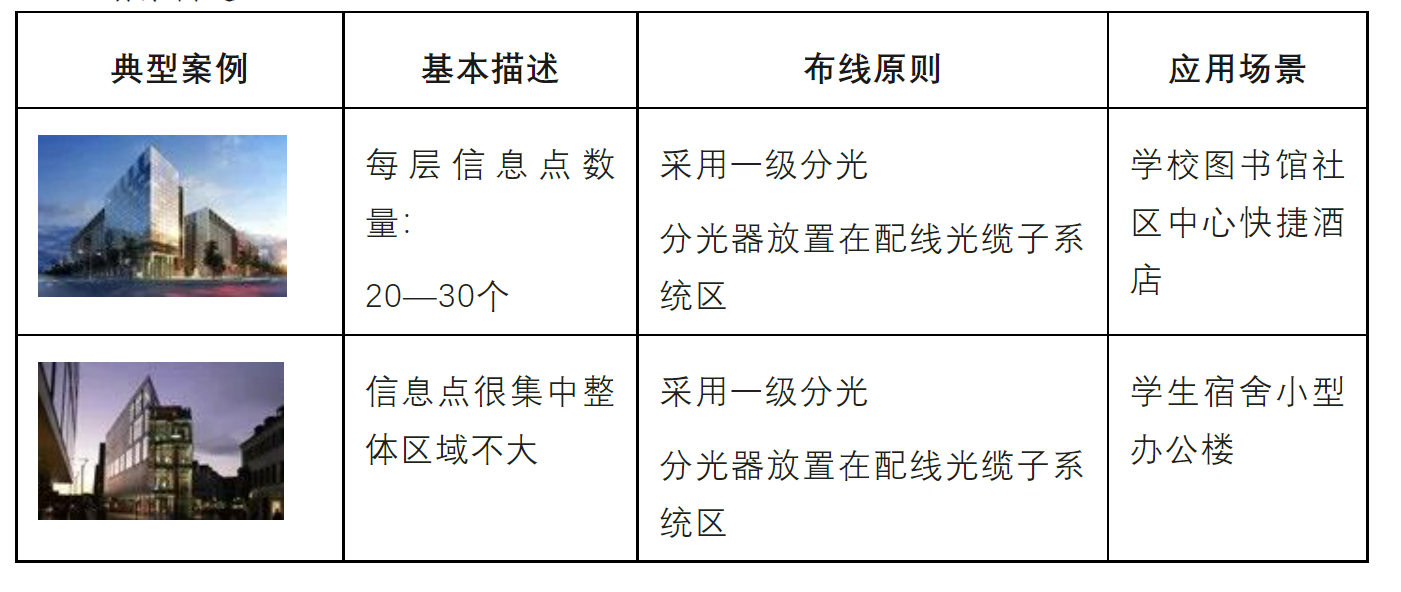

?場景簡述

POL優勢

1、方案優勢

?架構先進：POL網絡采用單模光纖，帶寬潛力近乎無限；寬帶隨需平滑升級。

?安全可靠：全光纖傳輸，防探測，防電磁干擾；PON設備提供極強的DoS防御能力，減少網絡攻擊。

?融合承載：POL方案可一網承載數據、語音、視頻、串口等業務，綜合布線與弱電網絡完美融合。

?節省空間：POL方案超強匯聚，園區只需要提供一個核心機房即可，無需樓層機房。

?覆蓋廣泛：覆蓋距離超過30km，滿足超高樓宇、超大園區的覆蓋需求。

?綠色節能：POL方案用無源分光器替代傳統網絡的匯聚設備，且設備間無需空調，更節能。

?維護方便：PON技術原生采用集中管理方式，避免傳統方案分散管理弊端，降低了運維難度。

?節省成本：全光方案中，接入終端距離用戶更近，節約了大量銅纜資源，使得建設成本大幅降低。

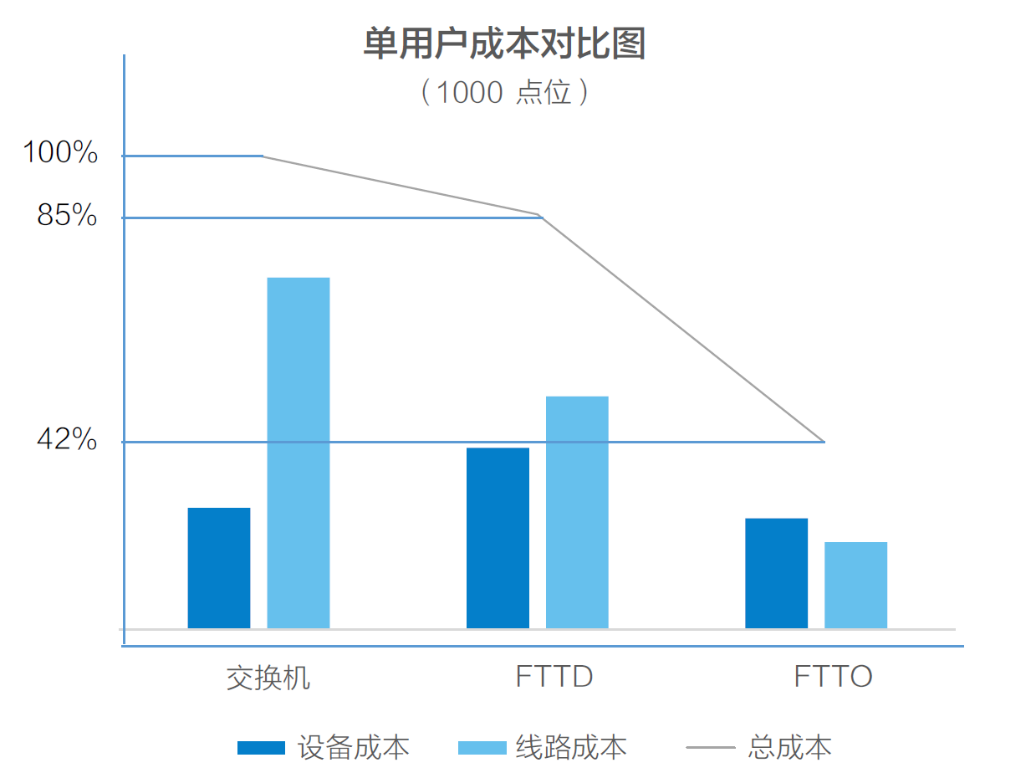

2、成本優勢
