第一章前言

1.1 項目簡介

本項目位于酒店建筑面積4.8萬平方米，地上41層（含設備層和機房層），地下3層。地下一層以酒店辦公為主，1-2層為酒店服務為主,3層以商業服務為主,28-39樓為酒店客房.酒店客房數量為275間。

本工程弱電電系統分為：

1、閉路電視監控系統

2、保安報警系統

3、電子巡更系統

4、門禁管理系統

5、無線對講系統

6、無線網絡系統

7、綜合布線系統

8、客房智能控制系統

9、智能照明系統

10、樓宇設備自控系統

11、計算機網絡系統

12、電梯五方對講系統

13、AV音視頻系統

14、機房系統

15、不間斷電源系統

16、衛星及有線電視系統。

1.2.1 調試前準備

㈠資料準備

（1）明確設備參數、系統工作參數；

（2）設計時提前考慮設備檢修空間要求；

（3）設計圖紙中充分考慮設置調試必需的檢修物件；

（4）專業間圖紙、參數配合到位。

㈡系統檢查

（1）檢查系統安裝完畢，并按國家標準完成各個分部工程驗收；

（2）檢查調試作業空間：調試前的檢查工作應到位，對于檢修困難的部位應及時整改，以免耽誤調試作業進度；對調試全程檢查，審核測試數據，避免因設備檢修困難而導致的調試漏項、數據作假問題；

（3）系統啟動前排除所有安全隱患。

㈢技術交底

（1）調試技術交底：對調試作業人員講解系統構成，調試目標，調試方法；

（2）調試階段成品保護要求：明確交叉作業成品保護要求，強調施工班組、工人的保護責任；

（3）調試安全交底：向作業人員培訓調試階段的安全保護措施要求、事故應急預案執行要求；

（4）現場實操考核：對于關鍵調試作業要求工人在調試小組、施工班組長的監督下考核實操能力，合格人員方能上崗。

1.2.2過程監管與缺陷整改

（1）對調試人員合理分工，按區域、工作內容固定作業人員，提高效率、規范做法；

（2）按照調試方案要求監督分包工人的調試過程，整理測試記錄圖表；

（3）按計劃控制進度，羅列影響調試進行的外部因素，并督促解決；

（4）邀請業主、監理、物業管理公司參與調試工作，見證調試過程；

第二章智能化系統

2.1 系統概述

本項目消防安防控制中心、網絡機房、有線電視機房設于酒店地下一層，，音控室位于酒店4層。項目主要設置閉路電視監控系統、保安報警系統、巡更系統、門禁系統、無線對講系統、無線網絡系統、綜合布線系統、客房智能控制系統、智能照明系統、樓宇設備自控系統、計算機網絡系統、電梯五方對講系統、AV音視頻系統、機房系統、不間斷電源系統、衛星及有線電視系統。

2.1.1視頻監控系統簡介

本工程視頻安防監控系統采用網絡線路、后端數字化處理系統，總控室設在主體地下一層消防控制中心。系統采用佳能高清晰度全彩色系列攝像機，本工程包含室內彩色小半球攝像機、彩色槍式攝像機、智能一體化高速球、磁盤陣列、解碼器、服務器等組成。

2.1.2 門禁系統簡介

門禁就是出入口控制，在人進出重要通道的時候，進行適當級別的權限鑒別，以區分是否能通過的一種管理手段。一般可以通過卡片、指紋、來識別來人的身份，也代表來人的權限。門禁系統主要分不聯網門禁、485聯網門禁、TCP/IP門禁、和門禁系統。

2.1.3 安全技術防范系統簡介

無線對講系統具有機動靈活，操作簡便，語音傳遞快捷，使用經濟之特點，是實現生產調度自動化和管理現代化的基礎手段。建設樓宇內無線對講系統對于安全保衛，設備維護，物業管理等各項管理工作將帶來極大的便利。可實現高效、及時的處理各種事件，使最大限度地減少可能造成的損失。無線對講系統是一個獨立的以放射式的雙頻雙向自動重復方式通訊系統，解決通訊范圍或建筑結構等因素引起的通訊信號不穩定、通訊信號無法覆蓋等問題，便于在何時何地精準使用于聯絡：如保安、工程、操作及服務的工作人員，可在管理場所內非固定的位置執行職責。

2.1.4 綜合布線系統簡介

本工程采用分散式網絡布線，系統中服務器、放置在中心機房，而各子系統的線口引到各子系統所在的樓層。它的優點是系統可擴充性好，系統配置比較靈活，節省材料和費用。用戶使用的末端網絡端口分布到各樓棟、樓層、房間。末端采用網線與面板模塊連接方式，前端配線間內采用模塊化配線架連接。

2.1.5 樓宇自控系統簡介

本工程樓宇設備自控系統主要是對建筑物的變配電設備、應急備用電源設備、蓄電池、不間斷電源設備等監視、測量和照明設備的監控，是給排水系統的給排水設備、飲水設備及污水處理設備等運行、工作狀態的監視、測量與控制，對空調系統的冷熱源設備、空調設備、通風設備及環境監測設備等運行工況的監視、測量與控制,通過DDC實現對建筑物內上述機電設備的監控與管理,可以節約能源和人力資源,向用戶創造更舒適安全的環境。

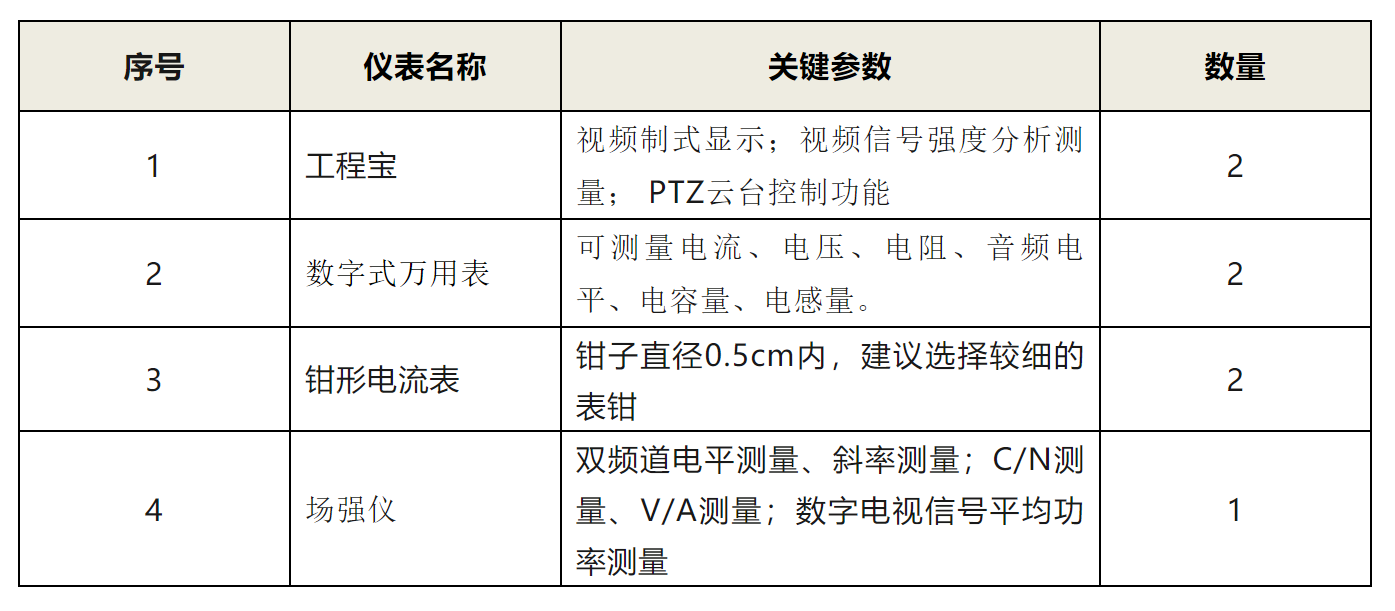

2.2.1 調試儀器配置

2.3 調試方法和步驟

2.3.1 視頻監控系統調試

(1) 調試前準備

① 收集設計圖紙，包括設計說明、系統圖、平面圖、深化設計圖紙、設計變更資料、工程技術規范、甲方要求等，充分了解設計意圖；

② 設計參數和系統全貌；

③ 收集設備產品使用說明書，了解各個設備的性能和使用方法；

④ 整理各個設備的報驗資料；

⑤ 理解視頻監控系統的實現原理和系統構架。

(2) 單機調試檢查

① 檢查攝像機的安裝位置是否符合業主要求；

② 檢查攝像機監控角度是否滿足監控范圍（粗調）；

③ 檢查攝像機安裝是否牢固、外觀無瑕疵；

④ 檢查攝像機水晶頭是壓接牢固，無松動，錯線；

⑤ 檢查攝像機電源線、控制線與端子之間是否壓實，接觸良好；

⑥ 檢查攝像機電源線正負極是否正確；

⑦ 檢查檢查攝像機監控角度是否滿足監控范圍（細調）；

⑧ 檢查電源變壓設備的接線形式，正負極是否正確，攝像機編號是否和接線圖一直，編號是否清晰

⑨ 復核前端攝像機的用電參數；

⑩ 復核變壓設備的用電參數；

? 復核強電箱的各個回路負荷是否滿足要求。

(3) 單機調試

① 先分批、分區單獨測試攝像機，單獨測試完成后，再進行全部攝像機供電測試；

② 在進行分批、分區測試時，應保證一箱一人，待前端攝像機供電穩定后，切斷電源，方可進行下個分區的供電測試；

③ 測試時機房需留專人值守，時刻向前端測試人員匯報攝像機返回機房圖像，以供前端測試人員判斷測試效果；

④ 測試時如發生異常情況，應立刻切斷電源，具體排查問題，以免損壞設備。

⑤ 配合物業部門完成前端攝像機的監控范圍調試；

⑥ 在監視器上標識出各個前端攝像機的中文位置。

6.4.2門禁系統調試

(1) 調試前準備

② 設計參數和系統全貌；

③ 收集設備產品使用說明書，了解各個設備的性能和使用方法；

④ 整理各個設備的報驗資料；

⑤ 理解門禁系統的設置原則、實現原理、系統構架。

(2) 調試前檢查

① 檢查讀卡器、開門按鈕的安裝高度是否滿足要求；

② 檢查電磁鎖或電控鎖安裝位置是否正確；

③ 檢查設備電源線、控制線與端子之間是否壓實，接觸良好；

④ 檢查設備電源線正負極是否正確；

⑤ 檢查電源變壓設備的接線形式，正負極是否正確，攝像機編號是否和接線圖一直，編號是否清晰

⑥ 檢查變壓設備切斷保護措施，是否為一箱一閘；

⑦ 檢查強電箱的接線是否正確，是否為一箱一閘；

⑧ 復核前端攝像機的用電參數；

⑨ 復核變壓設備的用電參數；

⑩ 復核強電箱的各個回路負荷是否滿足要求。

(3) 設備調試

① 先分批、分區單獨測試門禁，單獨測試完成后，再進行全部門禁供電測試；

② 在進行分批、分區測試時，應保證一箱一人，待前端設備供電穩定后，切斷電源，方可進行下個分區的供電測試；

③ 測試時如發生異常情況，應立刻切斷電源，具體排查問題，以免損壞設備。

6.4.3無線對講系統調試

(1) 調試前準備

② 設計參數和系統全貌；

③ 收集設備產品使用說明書，了解各個設備的性能和使用方法；

④ 整理各個設備的報驗資料；

⑤ 理解無線對講系統的設置原則、實現原理、系統構架。

(2) 調試前檢查

① 檢查天線的安裝高度是否滿足要求；

② 檢查天線的安裝位置是否正確；

③ 檢查設備線纜與端子之間是否壓實，接觸良好；

④ 復核前端設備與端子之間是否壓實，接觸良好；

⑤ 復核控制模塊與機房設備的控制線纜是否接觸良好；

⑥ 檢查各個設備接地是否牢固；

⑦ 檢查強電箱接線和接線圖是否一致，容量是否滿足設備負荷；

⑧ 檢查各個設備電源線外皮有無磨損，壞皮現象，電源線是否綁扎牢固；

(3) 系統測試

① 開啟系統內的所有設備；

② 逐層測試用戶使用范圍內的通話質量，要求 90% 以上無盲區，并根據語音標準進行打分；

③ 將測試記錄至專用表格。

6.4.4 無線AP系統調試

調試前檢查

④ 檢查AP終端是否完整安裝；

⑤ 檢查天線的安裝位置是否正確；

⑥ 檢查設備線纜與接頭之間是否壓實，接觸良好；

⑦ 復核前端水晶頭否壓實，接觸良好；

⑧ 復核控制模塊與機房設備的控制線纜是否接觸良好；

⑨ 檢查各個設備接地是否牢固；

⑩ 檢查和確認外網和網關接入是否調通；

? 需要和酒店管理方確認下VLAN劃分；

(4) 系統調試

① 開啟系統內的所有設備；

② 配置每臺AP終端的地址

③ 配置調整交換機信息；

④ 將調試記錄至專用表格。

6.4.5 綜合布線系統調試

(1) 調試前準備

② 設計參數和系統全貌；

③ 收集設備產品使用說明書，了解各個設備的性能和使用方法；

(2) 調試前檢查

① 檢查光纖接插軟線中的連接器端面是否裝配有合適的保護蓋帽；

② 抽檢光纖接插軟線中光纖的類型標記是否符合設計要求；

③ 檢查光纖插座的連接器型號、數量、位置是否符合設計要求；

④ 檢查光纜的彎曲半徑是否滿足至少為光纜外徑15倍的要求；

⑤ 采用紅外通光筆對光纖通斷進行抽測。

(3) 系統測試

① 對網管進行檢測確保全網各段工作正常；

② 按設備清單進行連通性測試；

③ 人為制造故障，網管應能及時顯示故障，故障恢復后網絡應能及時恢復工作；

④ 人為制造容錯點后網管應能顯示故障，并自動排除故障。

6.4.6客房控制系統調試

1、系統調試步驟

（1）調試前準備工作；

(2)按照設計和布局要求檢查設備的安裝和線纜連接情況；

(3)對所有設備進行通電前的檢查測試；

（4）對各個設備單獨進行通電運行檢查測試；

（5）將所有相關設備配合使用，進行系統整體的調試并填寫調試記錄；

（6）所有系統都完成基本的調試后，配合其它客控相關系統進行整個系統設備及相關服務項目的總體聯合調試。

4 系統調試準備工作

由于本工程客控系統房間數量較多，調試計劃根據客控系統的特點，我們?cè)谡麄€(gè)調試過程中實行分房型、分樓層、分區域進行，并注重調試的系統協調性，盡可能將設備及附件的單體檢測與試驗、能獨立進行的系統檢驗試驗安排在系統調試前進行，以保證客控系統總體聯合調試，縮短完工時間，并滿足調試的質量要求。在調試安排上，先進行分房型、分樓層、分區域并行調試，區域調試好后再進行聯合調試

5、燈光控制系統硬件通電測試

燈控模塊通電測試：?

燈控模塊上電后，燈具會亮起，如有跳閘，則燈控線路有短路情況。l

開關模塊通電測試。如上電后不亮，則燈具接線不良，或者燈具壞，或者模l

塊損壞。

調光模塊通電測試。如上電后不亮，則燈具接線不良，或者燈具壞，或者模l

塊損壞。

開關面板LED通電亮滅情況。l

客控箱內線路通電測試：插座線路檢查，如上電后跳閘，需檢查插座線路有無短路情況。

客控箱內主模塊上電測試，如果燈控模塊燈具在主模塊上電后，滅掉為線路故障。

查看客控箱內主模塊以及電源等指示燈亮滅情況，以排查客控箱內故障。l正常情況，如燈控模塊燈具無反應，則線路有問題，或者模塊有問題。

5.4.2空調末端控制系統硬件通電測試

空調控制DDC通電測試，指示燈顯示正確?

空調面板控制風機通電測試?

空調面板各控制功能通電測試。l

面板顯示，指示功能良好。l

高中低速度，以及調結溫度等功能良好。l

5.5客控系統整體調試方案

客控系統的調試可分幾個步驟調試：

客房房間單獨調試，功能確定性調試。?

客房房間區域調試；多于一個房間以上的區域調試。?

客房房間一整層樓層聯體調試。?

6.4.7 樓宇自控系統調試

(1) 調試前準備

① 圖紙的檢查：調試前必須提供下列圖紙和資料作為BAS調試的依據。①BAS系統圖、監控點數表、各子系統原理圖、接線圖（端子圖）、施工設計圖。②BAS設備的產品使用說明、技術資料、安裝調試要領書。③本工程合同規定的其他圖紙和技術資料。

② 保證基本軟件編程、組態、系統各單元的邏輯與地址的設定基本完成，包括圖形制作、網絡各結點的名稱、地址與代號等。

③ 設備外觀和安裝狀況的檢查：需要按圖紙和供應商提供產品說明書，核對BAS設備（包括現場的傳感器、變送器、閥門、執行機構、控制盤等）型號、規格、數量、產地等主要技術數據、設備主要部分的尺寸、安裝位置、設備外表有無變形和缺陷等；印刷電路板質量檢查：有無變形，接插件是否靈活、接觸可靠、焊點均應光滑發亮、不能有腐蝕現象、無剝落和老化現象、不允許用外接線；設備柜內外配線檢查：應無缺損、斷線、配線標記是否完善；設備的各種接地應符合圖紙的要求，聯結牢固、接觸良好、無松動現象、無裸露導電部分；設備外部聯線的檢查。BAS的設備、各類傳感器、變送器、閥門、執行機構、控制盤、通訊接口必須全部按圖紙的相關要求在現場安裝就位。BAS的系統設備與外圍設備及其他系統的外部聯線，應施工圖、系統接線圖、監控點數表相符。如有變動，應在竣工圖上按實際改正，并附有變更資料和依據。外部聯線核對時，應從端子上拆下來，使用校線器或萬用表，確保外部聯線、線路端子編號、選用電纜線的型號規格按圖紙要求一一對應，并核對電控柜中與BA相關的二次回路電氣圖，嚴防強電電源串入BAS設備。按圖紙、監控點數表、接口界面的要求檢查DI點邏輯值，DO點動作值輸出信號范圍，AI點量程范圍，AO點動作值或者輸出信號范圍以及通訊接口的數據格式、通訊協議等是否符合圖紙和各子系統之間相互約定的技術要求。

④ 調試環境條件的檢查：本系統的調試環境、工業衛生要求（溫度、濕度、防靜電、電磁干擾等），需要符合設備使用說明書規定，如無規定要滿足如下條件；主控設備宜設置在防靜電的場所內，現場控制設備和線路敷設應避開電磁干擾源與干擾源線路垂直交叉或采取干擾措施。環境濕度：10-85%相對濕度，并無結露現象。環境溫度：0-40℃。

⑤ 電源檢查：保證系統供電電源和接地的檢查合格。

(2) 數字輸入測試

① 信號電平的檢查：①干接點輸入：按設備說明書和設計要求確認其邏輯值；②脈沖或累加信號：按設備說明書和實際要求確認其發生脈沖數與接收脈沖數一致，并符合設備說明書規定的最小頻率、最小脈沖寬度、最大頻率、最大峰值電壓、最大脈沖寬度。③電壓或電流信號（有源與無源），按設備說明書和設計的要求進行確認；

② 動作實驗：要按照上述不同信號的要求，用程序方式或手動方式對全部測點進行測試；

③ 特殊功能檢查：按本工程規定的功能進行檢查，如用于安保系統的數字量信號輸入，正常、報警、線路、開路、線路短路的檢測等。

(3) 數字輸出測試

① 信號電平的檢查：①繼電器開關量的輸出ON/OFF，按設備說明書和設計要求確認其輸出的規定的電壓、電流范圍和允許工作容量。②輸出電壓或電流開關特性檢查，其電壓或電流輸出，必須符合設備使用書和設計要求；

② 動作試驗：用程序方式或手動方式測試全部數字量輸出，并記錄其測試數值和觀察受控設備的電氣控制開關工作狀態是否正常，如果受控單體受電試運行成廠，則可以在受控設備正常受電情況下觀察起受控設備運行是否正常；

③ 特殊功能檢查：按本工程規定的功能進行檢查，如按設計要求進行三態（快、慢、停）和間歇控制（1秒、5秒、10秒）等的檢查。

(4) 模擬量輸入測試

① 輸入信號的檢查：按設備說明書和設計要求確認其有源或無源的模擬量輸入的類型、量程（容量）設定值（設計值）是否符合，通常的傳感器可按如下順序進行檢查和測試；

② 運行實驗：用程序方式或受控方式對全部的AI測試點逐點進行掃描測試并記錄各測點的數值，保證其值是否于實際情況一致；

③ 模擬量輸入精度測試：使用程序和手動方式測試其每一測試點在其量程范圍內讀取三個測點，全量程的（10%、50%、90%），其測試精度要達到該設備使用說明書規定的要求；

④ 特殊功能檢查：按設計要求進行檢查。

(5) 模擬量輸出測試

① 按設備使用說明書和設計要求確定其模擬量輸出的類型、量程容量）與設定值（設計值）是否符合，常用的各種驅動器可按如下順序進行檢查與測試。各種風門、電動閥門驅動器的檢查與測試；

② 按產品說明書的要求確認該設備的電源、電壓、頻率、溫、濕度是否與實際相符；

③ 確認各種驅動器的內外部連接線是否正確；

④ 手動檢查：首先將驅動器切換至手動檔，然后轉動手動搖柄，檢查驅動器的行程是否在0-100%范圍內；

⑤ 在確認手動檢查正確后，在現場按產品說明書要求，模擬其輸入信號或者從DDC輸出AO信號，確認其驅動器動作正常；

⑥ 動作試驗：用程序或受控方式對全部的AO測試點逐點進行掃描測試，記錄各測點的數值；

⑦ 特殊功能檢查：按本工程規定的功能進行檢查，如保持輸出功能，事故安全功能等。

(6) DDC功能測試

① 運行可靠性測試：檢測受控設備設定的監控程序、測試其受控設備的運行記錄和狀態。關閉中央監控主機、數據網關（包括主機至DDC之間的通訊設備），確認系統全部DDC及受控設備運行正常，重新開機后抽檢部分DDC設備中受控設備的運行記錄和狀態，同時確認系統框圖及其他圖形均能自動恢復。關閉DDC電源后，確認DDC及受控設備運行正常，重新受電后確認DDC能自動受控設備的運行記錄和狀態并予以恢復。DDC抗干擾測試：將一臺干擾源設備（例如沖擊電鉆）接于DDC同一電源，干擾設備開機后，觀察DDC設備及其受控設備運行參數和狀態運行是否正常；

② DDC軟件主要功能及其實時性測試：按產品說明書和調試大綱的要求進行測試；

③ DDC點對點控制：在DDC側用筆記本電腦或現場檢測器，或者在中央控制機側手控一臺被控設備，測定其被控設備運行狀態返回信號的時間應滿足系統的設計要求；

④ 在現場模擬一個報警信號，測定在CRT圖面和觸發蜂鳴器發出報警信號的時間必須滿足系統設計要求；

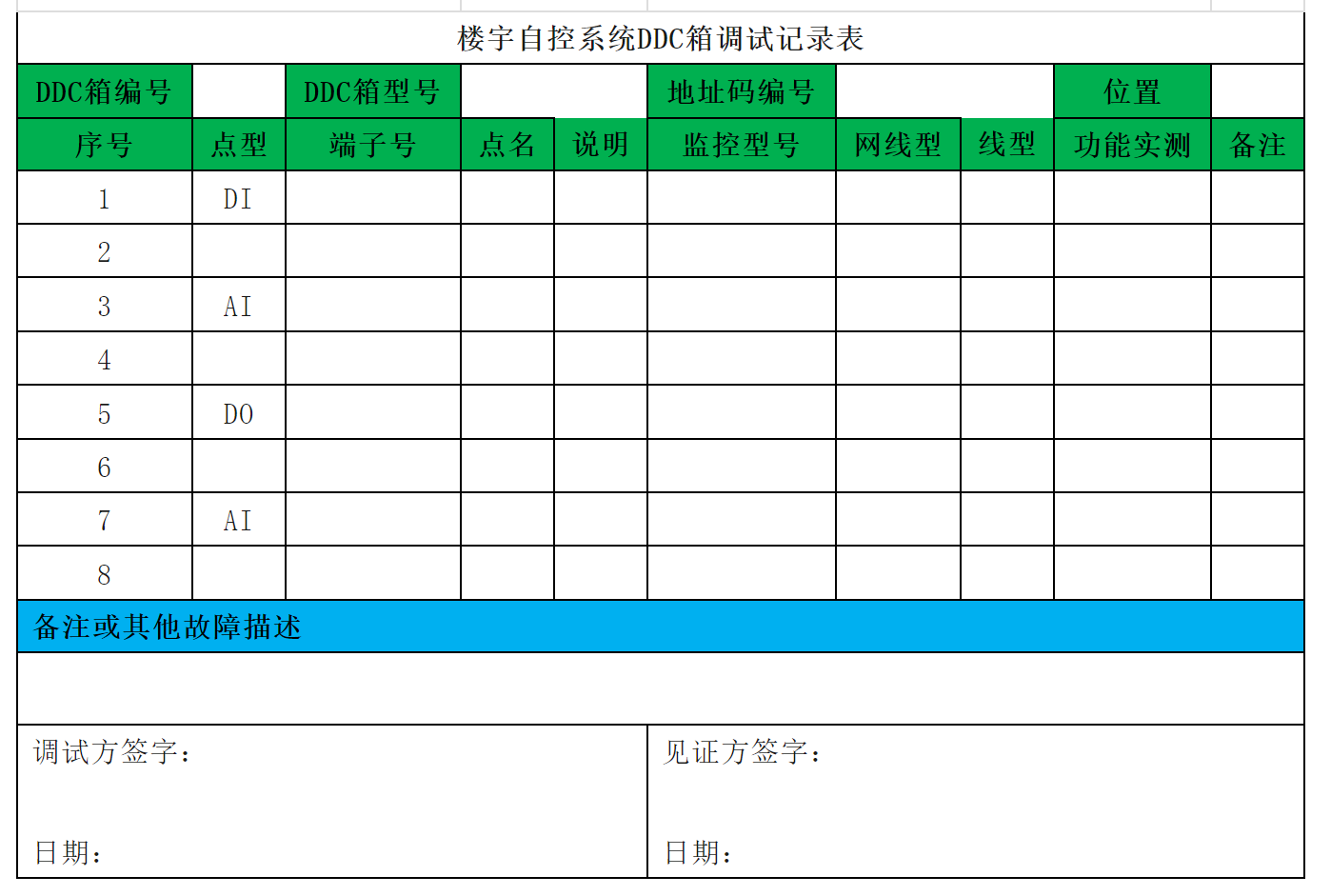

⑤ 將測試記錄至《樓宇自控系統DDC箱調試記錄表》。

第三章 AV系統

3.1 系統概述

本工程AV系統包括公共區域背景音樂、大宴會廳、小宴會廳、會議室、新娘房等音視頻系統

3.2 調試方法和步驟

3.2.1 擴音系統的調試

（1）開通調試前準備

系統開通是為了檢查系統安裝的質量，系統開通前必須首先確認各類設備本身不存在質量問題后方可進行系統開通。

檢查各類設備的型號及安裝位置是否符合設計要求。

檢查各類設備標注的電源電壓與電源電壓是否相符。

檢查設備連線的線纜規格與型號，線纜接續是否正確，有無松動和虛焊現象。通電前將各設備開關、旋鈕置于規定位置。

設備初次通電時必須預接并觀察半小時，無異常現象后方可進行正常操作。各路系統開通過程中應作詳細記錄。

（2）系統開通試驗

在上述各項檢查中發現的問題已全部修改完畢，各項檢查試驗均符合要求后，可進行系統開通試驗，系統的開通試驗應該分設備、逐臺開通。

1) 放大器開通

首先斷開全部輸出線路，拔出全部輸入信號插頭，將放大器的“音量”調節鈕旋至最小，接通電源，打開放大器開關，觀察各顯示信號是否正常，有無機器噪聲。

2) 前級放大器開通

當放大器開通后一切正常，可開通前級放大器。接通前級放大器電源，觀察各種顯示，并接通前級放大器與功率放大器的聯接線。

3) 話筒試驗

當放大器和前級放大器工作正常時，將前級放大器、放大器的“音量”旋鈕調至最小，插入話筒插頭，給話筒以聲音信號，調節“音量”旋鈕，在監聽耳機上聽聲音輸出。此時放大器或前級放大器的“功能”旋鈕旋至話筒檔。當一路話筒插孔試驗完后，采用同樣方法，對每個話筒輸入通道進行試驗。

4) 卡座、DVD、ipod等線性輸入

將前級放大器或放大器“接入線性輸入通道，調節"音量"大小，觀察輸入信號、失真和噪聲情況。

5) 接收調諧器開通試驗

接通調諧器電源，接收廣播節目，試驗接收情況，根據調頻廣播的接收效果，反復調節調頻接收天線方向，以獲得最佳收聽效果。并觀察干擾和失真情況。

6) 輸出回路試驗

將前級放大器或放大器輸入錄音或唱片信號，把“音量”開至最小，開通一路揚聲設備，把“音量”調至中間位置，觀察備揚聲器的音量、清晰和噪聲情況；然后再把“音量”旋至最大，觀察有無失真；并調節揚聲器音量控制器，聽聲音失真和音量變化情況。對于嚴重失真的揚聲器應對其線間變壓器、揚聲器線圈進行檢查，發現問題，應進行修復或更換。

采用上述方法對每一揚聲設備回路進行試驗，若每一回路上的揚聲器均發音正常 (即噪音小、清晰、失真小)，可開通全部揚聲器、聲柱，調節音量大小，反復試驗多次，排除各種安裝施工隱患。

（3）平均聲壓測量

對于影劇院、音樂廳、多功能廳等音響水平要求高的場所，除在設備選用上和建筑設計上采取必要的保證措施外，在安裝調試時，應做平均聲壓測量，并通過測量來調整聲柱的安裝方向。平均聲壓的具體測量方法 (采用粉紅色噪聲發生器)。平均聲壓的聲源采用粉紅色噪聲發生器，即白噪聲發生器上的 (-3dB)倍頻程檔。測量時饋給揚聲器以1/10標稱功率的粉紅色噪聲信號，粉紅色噪聲信號的頻帶寬度應限制在揚聲器的有效頻帶范圍內。當測試距離為r時，聲級計所指示的聲壓即為揚聲器的平均聲壓。測試時應盡量減少外界噪聲，最好對調試場進行臨時隔音處理，應在音樂廳內各處測量的聲壓基本相同即可；若聲壓相差太大，可從調節音量控制器或改變聲校方向，使其音響效果滿足要求。

根據各個區域合用功能的不同，我們要針對每一個區域使用的音箱，和應用的用途進行調試：

1) 背景音樂揚聲器組的聲壓測試，由專人在現場與相應區域的機房控制人員保持聯絡反映現場情況，總控室控制人員同時觀測音頻測試軟件反映的聲壓及電平情況，在根據本地的測試情況進行對比，測出一個人既能清晰反饋音源的擴音，又不會影響的用戶的辦公和在公共區域內的談話。

2) 在將每個分別的數值分別做記錄，根據環境反映出各區域不同聲壓大小的區別，以便于用戶在后期和管理和使用中，能夠更加快捷的調整到適合各種場合的效果。

3) 而會議室或是報告廳的主擴音音箱的調試流程要更多的步驟，根據用戶的使用場景，確認音箱的擺放方式以及擺放的位置，能過數字音頻處理器全頻音箱和低頻音箱能夠針對音箱本身頻響的范圍進行擴音，使聲音的清晰度和準確度還原的更加真實。還要根據現場的噪聲環境，來進行必要的降噪調節。在大的會場內，由于有很多音箱，用戶離音箱的位置也大不相同，那么我們還要根據聲音在空氣中的傳播性，對不同輸出通道的音箱做延時的調整。

4) 麥克風的調試在擴音環節中也比較重要，用戶在使用會場發言時，男聲和女聲有很大區別，非常容易造成音箱嘯叫，通過調整均衡器，來平衡發言人的高低頻率，減少嘯叫的發生。

5) 在多功能會議室的場景中，用戶在演出方面的調試也是必備的，通過麥克風與效果器的配合調試，使用戶在表演歌唱的過程中，美化聲音，使用戶可以聽到更加多樣的擴音效果。

3.2.2 投影系統調試

1) 電動屏幕的調試，要根據會議室投影儀的投射角度進行上下行程的定位，保證投影機鏡頭的平位延長線要與屏幕成垂直。上仰角和下傾角的高度應接近屏幕顯示部分的高度，高度一致了，寬度自然就相同了。新安裝的屏幕要將屏幕全部打開，垂直吊2-3小時，屏幕的顯示面會更加平整，達到最好的顯示效果。要保證電動屏幕升降的調試與中央控制系統的聯動可靠。

2) 投影機的調試，吊裝方式或是桌面投影的方式一樣，我們要保證投影機盡可能水平放置，投影圖像要靠調整投影機高低和水平位移投影機的鏡頭來實現，4：3的標準顯示。盡可能不采用梯形校正，否則會使投影儀在顯示文字的時候，使投影效果降低。在像素形狀變化的過程中，使文字在過渡時出現虛影。帶有鏡頭水平垂直或水平位移功能的投影儀，一般在項目實施中，我們要根據投影顯示尺寸的大小，事先測算出，可移動的范圍，之后在滿足一些個別安裝工藝中，可以使安裝的位置更加精確。投影機焦距調整要準確，以便顯示出清晰的圖像。接入信號發生器，根據投影機的性能指標，選擇不同的信號測試投影機的分辨率、亮度指標。同時檢查投影機各通道信號顯示是否正常。使用中央控制系統檢測投影機的開關機、通道選擇的是否受控。

3) 信號放大器輸出電平的調整。信號放大器在調試時，應根據圖像顯示的色度和亮度，逐級增加進行調試。在調試過程中，線纜的長度，線纜的材質，線纜的芯徑也都對信號的放大起了一點的作用，我們決不能忽視這個問題。

4) 信號轉換器的調試，在這部分的調試過程中，先確認輸出設備的顯示分辨率和輸入端口；根據接收端口的類型通過轉換器輸成相應的端口，在轉換過寬程中，還要考慮各種視頻格式的制式。否則會造成輸出設備無法接收到正確的信息。

5) 輸入信號連接后我們還需要投影機進行試運1-2小時，根據現場溫濕度，檢測投影儀的工作溫度是否滿足適應會議室內的溫、濕度不境，如果不符合，需要根據房間的溫控設備進行逐步調節，測算出設備最佳的運行環境后，將數據得交給用戶，以保證顯示設備的經濟運行壽命能更長。

3.2.3 平板顯示系統調試

1) 接入信號發生器，根據平板顯示器的性能指標，選擇不同的信號測試顯示器的分辨率、亮度指標。同時檢查投影機各通道信號顯示是否正常。使用中央控制系統檢測顯示器的開關機、通道選擇的是否受控。

2) 由于多數平板電視帶高頻頭，可直接接收有線電視節目，我們?cè)谡{(diào)試過程中，也要針對電視高頻頭的接收性能進行測試，如達不到標準，最好能過錄像機來實現此功能。

3.2.4 中央控制系統調試

中央控制系統的調試工作，在中心多媒體會議系統及視頻會議系統施工項目影音設備系統設計、供應及安裝工程項目供應與安裝工程中，將會是十分復雜的過程。

1) 通過廠家控制軟件或標準控制軟件首先測試設備的控制接口 (RS-232、422、485)是否能夠正常工作，在本地是否可通過電腦或其它控制終端控制設備開、關機以及信號切換轉換等。

2) 通過中央控制系統測試設備的受控情況 (設備開關、升降、信號切換、燈光控制等)。

3) 根據客戶的實際使用需要，使用中央控制系統設置和調試各系統的聯動。

4) 因系統所設計的系統電源是通過中央控制系統來實現的，我們的調試設備的受控過程中，像投影機類的產品在關機時需要進行斷電的延時，我們要先接臨時的常供電，這路電源是不受控的，待中央系統的延時斷電功能調試完畢后，再將這部分受控設備接入中央系統供電。

5) 在設計系統啟動和關閉的過程中，我們還要根據設備的物性來確認什么設備最先開啟，什么設備最后開啟，而且開始的時間也需要通過軟件方面進行調整，以免設備在同一時間啟動時，供電電流過大，而造成突然斷電的情況發生。

6) 在調試過程中，還需要加入一些更加人性化的技術，用戶在使用顯示設備后必然會要求室內的光線要相對暗一些，我們就會根據中央系統的聯動性，同時激活室內的燈光控制，簡化用戶在使用過程中多余的操作。

7) 在控制界面的方面，我們會針對設備的操作，將設備不用或不嘗用的按鈕盡可能的取消，這樣才能達到我們中控系統的簡單化和智能化，才能使用戶操作起來更加得心應手。

8) 部分控制界面在與網絡管理的共享中要實現一致，那么我們首先要確保防火墻安裝到位后，現將我們的中央系統連接至網絡中，以必免電腦病毒直接侵害我們的中央控制程序。

9) 在中控系統的調試過程中，我們還要根據用戶的要求，使系統做到盡可能的節能和環保，當用戶在使用完系統后關閉時，我們的中央系統會將可切斷的電源全部切斷，減少設備待機時無用的電能消耗，這也是體現中央控制系統人性化的重要的一面。

第四章調試安全措施和應急方案

4.1 調試安全管理目標

本項目機電系統綜合調試的安全管理目標是：達到“五無”，即“無死亡事故，無重大傷人事故，無重大機械事故，無火災，無中毒事故”。

4.2 調試安全管理措施

1）調試作業前對施工工具、機具設備、防護用品進行檢查，發現問題及時處理或報告；

2）搬運腳手架、梯子等笨重物品時，應組織足夠的人力；

3）高空作業時必須使用安全帶，禁止上下一線同時作業，調試工具禁止放在設備機件上及桿件上。禁止在調試現場亂扔物品。

4）使用的調試儀器、梯子等工具，應由專人負責，人離開時，必須將工具妥善放好，嚴禁阻礙調試現場疏散通道。

5）調試過程中，必須嚴格執行安全操作規程，實施規范化作業，做到管理人員不違章指揮，工人不違章作業，將“安全第一、預防為主”的方針落實到實處。

6）調試組不定期組織安全檢查工作，發現事故隱患，要及時進行分析，并做到“三不放過”。

7）三不動：未聯系登記好不動，對設備的性能狀況不清楚不動，正在使用中的設備不動；

8）三不離：設備有異狀，未查清原因不離，影響設備正常使用，未修復不離，作業完畢后，未完成好不離；

9）調試人員進入調試現場，必須佩戴安全帽，穿工作服、工作鞋。

4.3.2 觸電應急方案

發現有人觸電，首先要盡快使觸電者脫離電源，然后根據觸電者的具體癥狀進行對癥施救。觸電急救的要點是動作迅速,救護得法,切不可驚慌失措,束手無策。要貫徹“迅速、就地、正確、堅持”的觸電急救八字方針。

1 將出事附近電源開關刀拉掉、或?qū)㈦娫床孱^拔掉，以切斷電源；

2 用干燥的絕緣木棒、竹竿、布帶等物將電源線從觸電者身上撥離或者將觸電者撥離電源；

3 必要時可用絕緣工具（如帶有絕緣柄的電工鉗、木柄斧頭以及鋤頭）切斷電源線；

4 救護人可戴上手套或在手上包纏干燥的衣服、圍巾、帽子等絕緣物品拖拽觸電者，使之脫離電源；

5 如果觸電者由于痙攣手指緊握導線纏繞在身上，救護人可先用干燥的木板塞進觸電者身下使其與地絕緣來隔斷入地電流，然后再采取其它辦法把電源切斷；

6 如果觸電者觸及斷落在地上的帶電高壓導線，且尚未確證線路無電之前，救護人員不可進入斷線落地點8～10米的范圍內，以防止跨步電壓觸電。進入該范圍的救護人員應穿上絕緣靴或臨時雙腳并攏跳躍地接近觸電者。觸電者脫離帶電導線后應迅速將其帶至8～10米以外立即開始觸電急救。只有在確證線路已經無電，才可在觸電者離開觸電導線后就地急救；

7 夜間發生觸電事故時，應考慮切斷電源后的臨時照明問題，以利救護；

8 觸電者未失去知覺的救護措施：應讓觸電者在比較干燥、通風暖和的地方靜臥休息，并派人嚴密觀察，同時請醫生前來或送往醫院診治。

9 觸電者已失去知覺但尚有心跳和呼吸的搶救措施：應使其舒適地平臥著，解開衣服以利呼吸，四周不要圍人，保持空氣流通，冷天應注意保暖，同時立即請醫生前來或送往醫院診治。

10 對“假死”者的急救措施：當判定觸電者呼吸和心跳停止時，應立即按心肺復蘇法就地?fù)尵取７椒ㄈ缦拢?/span>

a. 通暢氣道。第一，清除口中異物。使觸電者仰面躺在平硬的地方，迅速解開其領扣、圍巾、緊身衣和褲帶。如發現觸電者口內有食物、假牙、血塊等異物，可將其身體及頭部同時側轉，迅速用一只手指或兩只手指交叉從口角處插入，從口中取出異物，操作中要注意防止將異物推到咽喉深入。第二，采用仰頭抬頰法暢通氣道。操作時，救護人用一只手放在觸電者前額，另一只手的手指將其頦頜骨向上抬起，兩手協同將頭部推向后仰，舌根自然隨之抬起、氣道即可暢通。為使觸電者頭部后仰，可于其頸部下方墊適量厚度的物品，但嚴禁用枕頭或其他物品墊在觸電者頭下。

b. 口對口（鼻）人工呼吸。使病人仰臥，松解衣扣和腰帶，清除傷者口腔內痰液、嘔吐物、血塊、泥土等，保持呼吸道通暢。救護人員一手將傷者下頜托起，使其頭盡量后仰，另一只手捏住傷者的鼻孔，深吸一口氣，對住傷者的口用力吹氣，然后立即離開傷者口，同時松開捏鼻孔的手。吹氣力量要適中，次數以每分鐘16—18次為宜。

第五章調試記錄表格

上一篇：北京POL全光網絡系統解決方案-凱源恒潤北京監控安裝工程公司
下一篇：北京科技園區華為云網絡解決方案-凱源恒潤北京監控安裝工程公司

日韩中文在线一区二区三区,国产精品久久久一区二区,欧美日韩精品啪啪一区二区,少妇人妻偷人精精品系列

北京賓館酒店智能化弱電系統調試解決方案-凱源恒潤北京監控安裝工程公司

第二章 智能化系統

第三章 AV系統

第四章 調試安全措施和應急方案

第二章智能化系統

第四章調試安全措施和應急方案
