北京首都機場周界報警可視化綜合管控系統解決方案-凱源恒潤北京監控安裝工程公司

一、系統概述：

近年來，國內外機場陸續發生外來人員蓄意敲擊撞擊、攀爬翻越、剪切破壞飛行區物理周界，闖入機坪或潛入機艙等一系列不安全事故，對機場空防安全造成了極大的危害，現存機場周界安防系統普遍暴露出一系列缺陷。因此，采用更加安全可靠、管理靈活的周界安防系統技術對于機場而言顯得十分必要

機場作為航空交通運輸?shù)闹匾M成部分，有著其自身的特點。由于北京首都機場周界區域面積較大，周圍情況比較復雜，面臨的入侵威脅多種多樣，單一的系統功能再強大，總會因?yàn)樗膶I(yè)性而有局限。監控目標分散，因此一直是機場安防領域的一大難點 ，凱源恒潤北京監控安裝工程公司方案采用的是先進的周界入侵探測報警技術， 利用多層次、多技術的方式探測可能的入侵威脅，從而為機場盡可能爭取防御力量部署時間以及為其行動提供現場實時動態信息。

凱源恒潤北京監控安裝工程公司為解決上述問題，需要引入一套適合機場周界綜合安全管理系統，該系統包括：監控?cái)z像機（可利舊）、周界雷達預警機、緊急報警等周界防范設備，并通過智能分析進行統一管理方式實現可視化、立體、大范圍的入侵警戒，該系統可滿足周界安全管理各方面的需求

二、設計思路：

本系統設計為一個開放式的安防報警系統，要能兼容機場常用的各種探測傳感器，如周界雷達探測器、周界微波探測器、消防火災探測器等多警情的IP網絡緊急報警系統，既可獨立工作，又可與其他系統實現集成聯動，能實現一個地方報警，N個地方同時接警

任何一個防區報警后，除了指揮中心、分控中心能同時收到報警信號以外，所有的安裝有LCD高清告警顯示屏的值班室均可以第一時間顯示和播報警情。

PTK圍繞機場周界安防課題積極開展相關研究工作，此次研發的機場周界安防系統是經多年努力取得的重要成果。該系統在國內重點周界場所應用已超過8年，誤報率和穩定性得到檢驗，其中連續60天的測試結果“漏報率”和“誤報率”均為0，性能指標達到且優于《民用航空運輸機場安全保衛設施》（MH/T7003—2017）行業標準。該系統主要由入侵探測器/控制箱/語音喇叭、報警燈光/攝像機等組成，系主被動式入侵行為報警聯動，聲音、光照、視頻同步聯動，具有不漏報、不誤報、多報警方式無縫銜接的特點，能切實提高機場周界安防預警的及時率、準確率和應對處理能力，有效滿足機場飛行區的安防要求。

三、設計依據：

GB50198-94 民用閉路監視電視系統工程技術規范

lGB50343-2004 建筑物電子信息系統防雷技術規范

lGB50348-2004 安全防范工程技術規范

lGB50394-2007 入侵報警系統工程設計規范

lGB50395-2007 視頻監控系統工程設計規范

lGB50396-2007 出入口控制系統工程設計規范

lGB10408.1 入侵探測器通用技術條件

lGB12663-2001 防盜報警控制器通用技術條件

lGA/T75-94 安全防范工程程序與要求

lGA/T367-2001 視頻安防監控系統技術要求

lGA/T368-2001 入侵報警系統技術要求

lIEC1000-95 電磁兼容性·EMC。

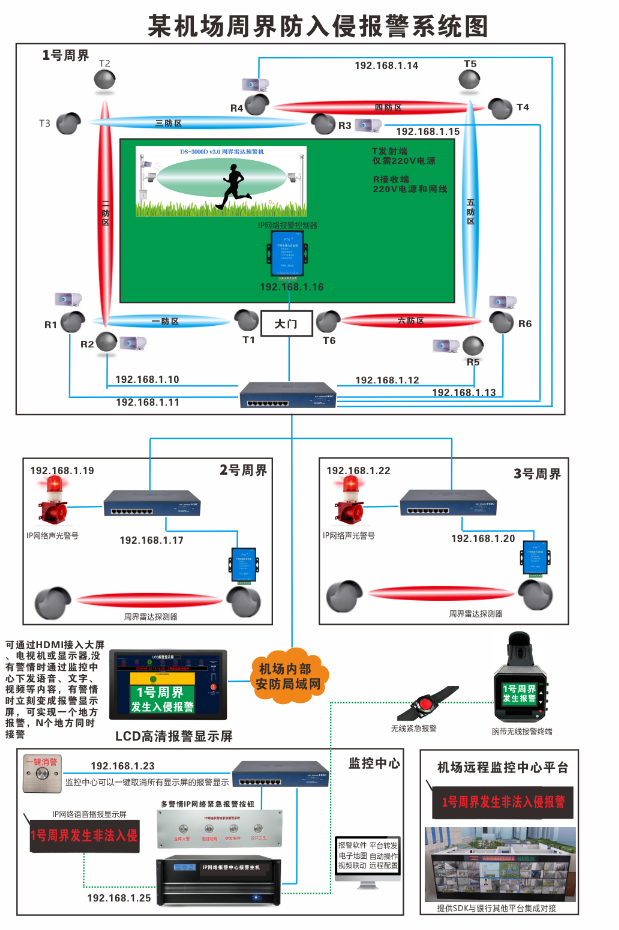

三、系統部署

周界雷達預警報警系統，該系統安裝在高墻與隔離圍欄中間，當犯罪嫌疑人破壞了隔離網進入警戒區，還沒有爬墻之前就提前預警，通過現場語言喊話對犯罪嫌疑人形成威懾，阻止進一步的脫逃行為，再加上周界雷達預警機可以有效排除環境的影響，誤報率低。

周界綜合安全管理系統包含了周界視頻監控系統（可利舊）、周界雷達預警機報警系統、武警崗緊急報警系統，這些系統以二維地圖或三維電子地圖為載體，實現系統間的靈活聯動。

1. 視頻監控：周界內圍墻采用網絡式槍機追尾安裝，每50米至80米安裝一個，在周界拐角處安裝透霧網絡式球機，報警后可聯動顯示攝像機畫面。

2. 視頻存儲：視頻可通過NVR存儲，實現按時刻回放，按時段下載。

3. 周界報警：采用周界雷達預警機，部署在周界鐵絲網內。

可靠穩定

出現誤報和漏報等情況是Jue dui不允許的。首先在設備選型上要充分考慮。其次，雷達報警探測器的報警方式，可較大的降低誤報率。

另外，要充分考慮個別設備損壞、數據傳輸網絡損壞等特殊情況發生的可能性。對于報警前端的防拆卸報警、防水、抗沖擊等性能均必須有所考慮。

立足整體

從數字化的角度進行總體設計，充分考慮與現有的系統進行整合，而不是形成一個信息孤島。

兼容擴展

充分利用機場現有的硬件及網絡設施，而不是重新搞一套。

同時，根據機場業務需要，不同的區域有不同的防護要求，不同的人員有不同的防護要求，不搞一刀切式的部署與防護，同時也要避免防護不足或過度投資。

另外，隨著機場信息化建設的逐步深入，系統要具有面向未來的良好伸縮性能，既能滿足當前的需求，又能支持未來不斷增加的人員或設備的追蹤的需求。

四、系統功能

DS-3000DV3.0雷達預警機能夠?qū)τ诘陀?00米的探測范圍進行數字信號分析。基于軍工的微處理器邏輯，信號分析處理提供了一個高性能以及低誤報特性，降低了如在惡劣天氣，干擾因素，以及環境改變等等引發誤報的可能。.

DS-3000DV3.0包含獨立的發射器單元和接受器單元，面對面安裝,防護范圍最遠不超過允許長度，雷達形成一個實體的柵欄，防止非法入侵。

DS-3000DV3.0對于保護高風險等級的電站、監獄、軍事設施、以及高風險的工業區域是一個理想的選擇。

分為五部分：前端各種探測傳感器部分、IP網絡通訊控制主機、指揮中心IP網絡服務器、視頻聯動與電子地圖，分布式LCD客戶端發布與告警系統。

《智慧機場周界雷達報警系統》系統要能兼容機場常見的各種探測傳感器，如周界雷達探測器、周界微波探測器、消防火災探測器、等多警情的IP網絡緊急報警系統

要能把機場的多個報警探測器通過IP網絡通訊控制主機進行統一管理，通過指揮中心IP網絡服務器進行聯動，當任何一個防區報警后，指揮中心應能彈出事發地點的二維或三維電子地圖、彈出事發地點的視頻圖像，并對報警時的視頻進行三分鐘錄像截取保存?zhèn)洳椤?/p>

任何一個防區報警后，指揮中心應在大屏上顯示“什么地點什么時間發生什么警情”，然后根據事先設定的預案進行指揮操作，指揮中心能主動通過一鍵報警把警情下發到所有的客戶端LCD告警顯示屏

任何一個防區報警后，除了指揮中心、防暴隊、分控中心、能同時收到報警信號以外，所有的安裝有LCD高清告警顯示屏的干警值班室均可以第一時間顯示和播報警情。

機場的網絡與武警的網絡是兩個完全隔離的網絡系統，要確保相應的報警信息要能在確保信息安全的前提下及時準確的傳達到武警值班室，武警主動發現的警情也要在確保信息安全的前提下及時準確的傳達到機場指揮中心。機場的指揮中心與各個分控中心、防暴隊、干警值班室也要形成信息的互聯關系，最終形成一個統一的安全管理的系統。

1、兼容性強、集中管理、統一控制

可以把周界的所有的不同品牌不同種類的報警系統進行統一管理，周界雷達報警、、消防火災報警、緊急報警等實現集中管理，統一控制，一個地方報警，可以在N個地方、N個警種、N個部門之間同時接警，實現一分鐘出警的新模式。

2、擴展性強、任意擴展、隨時增加

告別傳統的分線和總線報警方式，與監控、對講、門禁等一樣全部采用IP網絡通訊方式，最多可接入250*250=62500個報警點，只要局域網通，就可以任意擴展，隨時增加，更加方便后期維護。

3、任意聯動、任意輸出、功能強大

一個地方報警，需要在多個地方，多個部門，多個警種之間進行報警，比如東邊周界發生報警后，除了要在指揮中心、分控中心報警以外，還要通知到就近的值班室，方便第一時間就近支援，現場就可以實現輕松簡單的聯動編程”

4、一鍵報警、全警聯動、一鍵消警

指揮中心主動發現警情時，可以通過硬件和軟件一鍵報警兩種方式，快速下達報警命令到所有的LCD告警顯示屏，可以實時發布音頻、視頻、圖片、文字內容到所有的或指定的LCD告警顯示屏

5、警情分級、警情分類、二次接警

告別原先所有的報警都是一個警號“哇哇”的在報警，無法準確的在第一時間知道什么時間、什么地點、發生什么警情，可以根據不同的突發事件進行警情分級和警情分類，做好相同的預案

6、無需跨網、兩警聯動、無縫結合

武警專網與機場網絡物理屬于兩個不同的網絡系統，兩套網絡不能互通，武警的接警設備不需要接入到監獄的網絡中輕松實現兩警聯動，實現了無縫對接，既保證了警情及時通知到武警，又能保安網絡安全萬無一失。

7、LCD高清報警顯示屏一屏多用

安裝于每個值班室的LCD高清報警顯示屏在沒有報警時可以通過指揮中心播放音頻、視頻、圖片、文字等內容，可以發送通知、天氣預報、防疫情的培訓內容等，當有報警時馬上進行告警顯示。

8、監內監外、固定移定、雙重接警

把固定點報警與移動點報警有機結合，無論是室內還是室外，在1公里范圍內，均可實現固定點、移動點的雙重網絡、雙重接警，解決了原先只有在室內固定點才能接警的痛點。

9、施工簡單、大幅降低 施工成本

全數字IP網絡施工，利用機場現有的局域網絡，無需布線，擴展性強，安裝快速，功能強大，大幅降低人工成本、施工成本及后期的維護成本

10、警情明確、預案有方，及時處警

通過警情分類、警情分級、實現警情明確，預案有方，一個地方報警后可以第一時間到達應該到達的地方，以實現“一分鐘出警”的新模式

五、核心設備

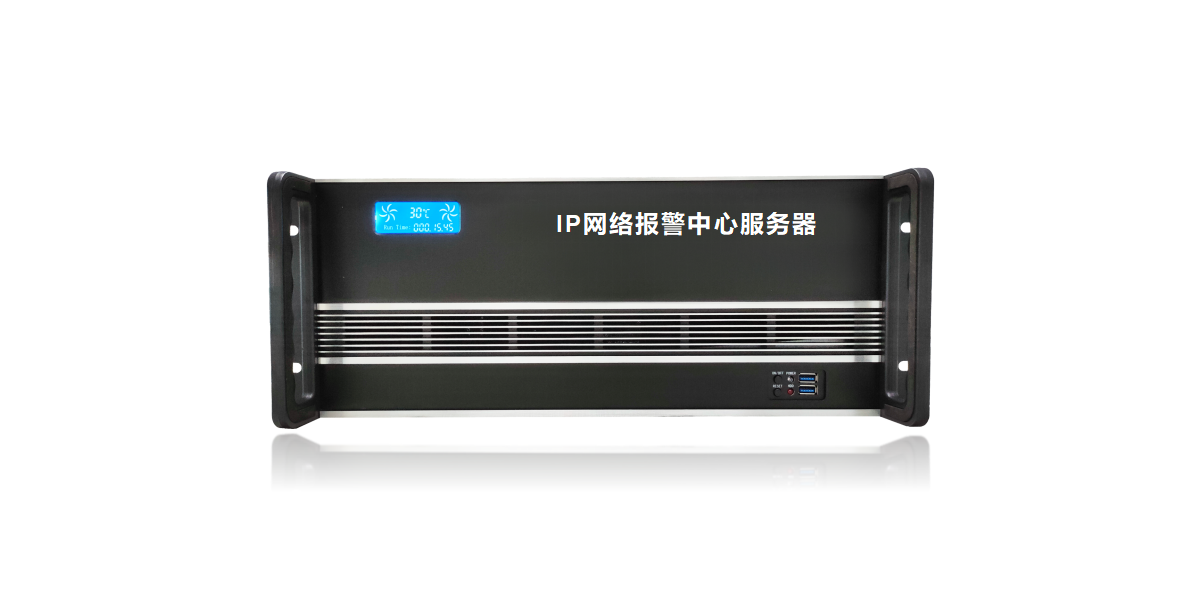

1、IP網絡報警中心服務器（PTK-6390）

PTK-6390 IP網絡報警中心服務器是一款網絡型雙向傳輸通訊報警控制器，可兼容市場上任何探測器，通過TCP/IP協議，由網絡向報警中心軟件發送報警信息，也可以接收從報警中心下發的命令，實現對主機的遠程布防、撤防、編程、雙向控制等操作，也可通過微信對探測器進行布撤防等操作。

該通訊控制器具有很強的實用性，被廣泛地應用在大樓安保系統，以及工廠、學校、機場等各類安保系統，可實現計算機管理并方便地與其它第三方系統集成平臺軟件進行集成。

主要功能：

有讀取密碼權限,安全可靠。

遠程報警快速傳輸，速度是傳統報警主機的10-30倍。

中心軟件故障或網絡故障導致通訊失敗時，保存至少10條Zui新報告，網絡恢復時向中心發送。

使用內置在線配置軟件可實現在線查詢和參數設置。

可同時上報兩個中心軟件。

可通過局域網實現與中心計算機軟件連接，實現電子地圖和布撤防操作管理。

中心軟件可通過局域網對單個或全部防區進行各種操作

可以實現防區面板，實時顯示防區的各種布撤防及報警狀態

可以實現每個防區按時間段定時布撤防，省心省力

提供通訊協議及SDK二次開發包，方便用戶進行軟件整合。

與PTK報警管理軟件等中心軟件兼容，支持事件記錄、實時信息傳輸，回控或視頻、報警信息雙監控。

客戶端軟件采用UDP通信，服務器端軟件采用TCP通信.

工控4U標準專業機箱

CPU:intel i7 9700 主板：B350,電源：400W，內存：8G 硬盤：256G

通過無線網絡接入到IP網絡報警系統，自動搜索局域網中的IP網絡報警按鈕

把IP網絡按鈕的報警信號同步推送到N個地方的LED語音播報顯示屏、手表式無線接警終端

與第三方平臺進行數據轉發推送

實現IP網絡多警情的一對一、一對多、多對一的各種聯動功能解決方案

內置電子屏配置工具軟件

2、IP網絡報警管理軟件（含視頻聯動）PTK-3000V3.0

IP網絡報警管理軟件 是普泰克系統的核心部分，由報警中心服務器、LED報警顯示屏、LCD報警顯示屏等組成。IP網絡報警管理軟件通過報警中心服務器，適時處理來自普泰克系統的報警控制主機傳來的報警信號，并經計算機調集數據庫信息，將報警時間、報警地點、警情類別在現場平面圖在電子地圖上顯現出來，通過客戶端LCD顯示屏可以實現一個地方報警，N個地方同時接警。

“IP網絡報警管理軟件”是基于網絡的全數字化的信息傳輸和管理系統，屬于第三代開放式技術的綜合網絡監控產品。它結合了現代音、視頻壓縮技術、網絡通訊技術、計算機控制技術、流媒體傳輸技術，采用模塊化的 設計理念，將不同客戶的需求以組件模塊的方式實現；以網絡集中管理和網絡傳輸為核心，完成信息采集、傳輸、控制、管理和儲存的全過程，能夠架構在各種專網/局域網/城域網/廣域網之上，與市場主流硬件廠商配合，兼容多種品牌硬件產品。真正實現了監控聯網、集中管理，授權用戶可在網絡的任何計算機上對監控現場實時監控，提供了強大的、靈活的網絡集中監控綜合解決方案。

主要功能：

可實現一對一、一對多、多對一的靈活的功能強大的聯動方式

可以與LED語音播報電子屏整體或局部聯動顯示播報警情

可以與手表式無線接警終端進行整體或局部聯動報警

權限管理功能。能夠設定操作權限，對操作(管理)員的登錄、交接進行管理。

軟件具有可擴展性、要求采用模具化設計，能根據客戶的要求進行定制（另外收費）

其他功能。應有較強的容錯、備份和維護保障能力

軟件要能實現定時自動布撤防，可根據不同的節假日、工作日進行靈活的定義日期，實現不同防區定時布撤防

軟件要能實現一對一、一對多、多對一等多種方式的聯動功能，要能與多個部門通過LED顯示屏進行語音聯動報警。

軟件要能實現一個或N個防區面板，能直觀的通過不同的顏色顯示對所有的防區的布防、撤防、報警等狀態進行直觀顯示

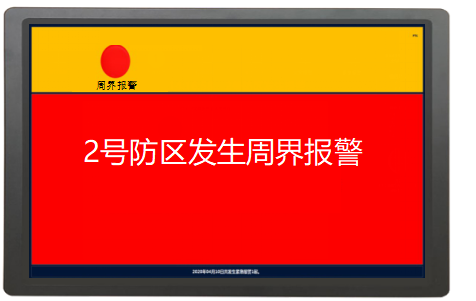

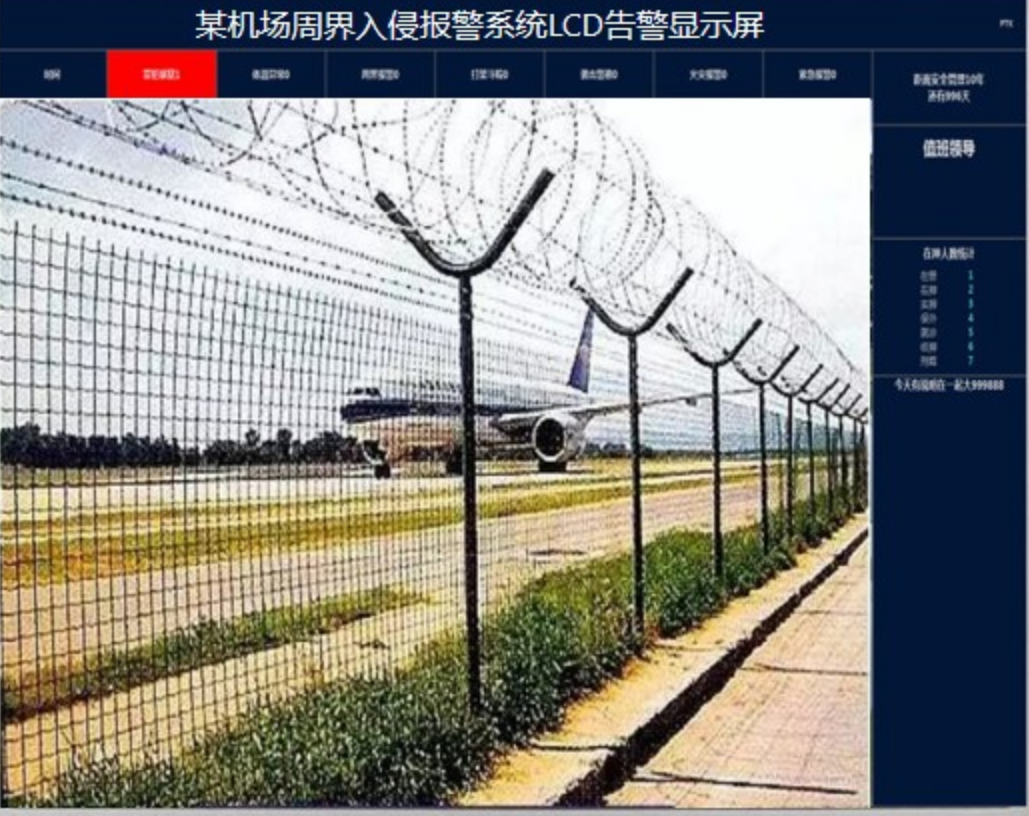

3、LCD高清告警顯示屏（PTK-6850）

客戶端界面

21寸LCD高分辯率超薄告警顯示屏

可以任意自定義設置警情類型、報警聲音等

在沒有報警時可以廣播式播放指揮中心下發的音頻、視頻、文字、圖片等公告信息

可以遠程修改報警顯示的文字內容和語音播報的警情信息

客戶端軟件要能上大屏，可兼容和支持任何HDMI格式輸出的顯示設備

顯示每個防區的警情信息，比如：東邊圍墻周界報警。

真人播報每個防區的報警信息,聲音

內容可自己設定。

可通過HDMI直接上指揮中心大屏

客戶端界面

4、周界雷達預警機（DS-3000DV3.0）

DS-3000DV3.0雷達預警機能夠?qū)τ诘陀?00米的探測范圍進行數字信號分析?；谲姽さ奈⑻幚砥鬟壿?，信號分析處理提供了一個高性能以及低誤報特性，降低了如在惡劣天氣，干擾因素，以及環境改變等等引發誤報的可能。.

DS-3000DV3.0包含獨立的發射器單元和接受器單元，面對面安裝,防護范圍最遠不超過允許長度，雷達形成一個實體的柵欄，防止非法入侵。

DS-3000DV3.0對于保護高風險等級的電站、監獄、軍事設施、以及高風險的工業區域是一個理想的選擇。

對于圍墻雷達預警機產品靈敏度高低可以在現場設置調節，能設置最快通過的速度和最慢通過的速度，能防止搭高梯翻墻，要求產品能適合環境比較惡劣的氣候環境，對于冬天的大風、大雪，夏天的太陽直射等有很好的適應性，誤報率要低，造價合理，系統能夠以電子地圖方式顯示警戒與報警區域，管理軟件具備多分控功能，能將報警信息同時報到監獄監控中心和武警監控中心兩個地方，能夠在不同的分控中心查看所屬區域的報警信息，能夠自動向制定用戶分發報警信息。

報警后能夠輸出對應區域的信號以觸發聯動對應圖像聯動顯示及報警，并可啟動現場的聲光報警器及輔助燈光等設備。

主要功能：

1、智能室外雷達電子探測器能夠?qū)τ?0米到100米的探測范圍進行數字信號分析。

2、報警后要能在現場有喊話功能（站住，請退出警戒線或警告警告，軍事禁區，高壓危險），要求喊話的內容可以根據監獄要求現場改寫，

3、當看到有人靠近圍墻時，監控中心也可主動讓任何一個雷達墻喊話，起到威攝或勸退效果，

4、要求產品能適合環境比較惡劣的氣候環境，對于冬天的大風、大雪，夏天的太陽直射等有很好的適應性、

5、誤報率要低，造價合理，系統能夠以電子地圖方式顯示警戒與報警區域，管理軟件具備多分控功能

6、能將報警信息同時報到監控中心和分控中心兩個地方，能夠在不同的分控中心查看所屬區域的報警信息，能夠自動向制定用戶分發報警信息。

7、每對雷達墻10、每組周界報警的誤報率不能超過5次/月/組

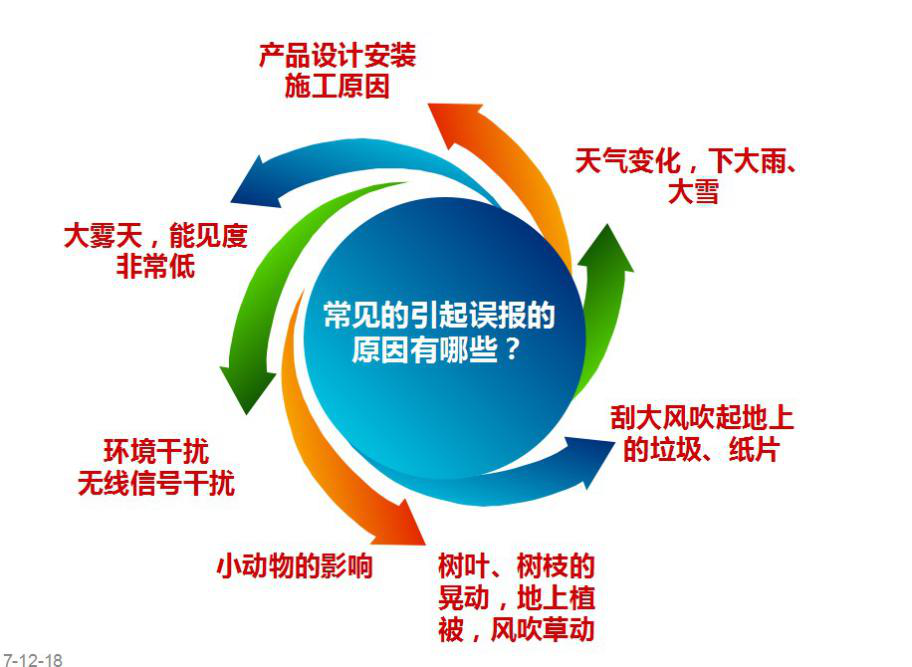

8、要能形成一個寬2米、高2.5米的超大的立體防護體，以防止樹葉、垃圾、大風、大雨引起的誤報

9、周界雷達探測器要求提供公安部的檢測報告，提供廠家蓋鮮章復印件并原件備查

11、要求廠家提供SDK開發包，并無條件與第三方平臺對接

12、要求雷達探測器等主要產品質保三年

13、探測器應能防雨，防霧，適合戶外使用、抗RFI/EMI干擾、適應各種惡劣環境、抗小動物干擾 、全天候工作以及防破壞外殼設計、高等級抗射頻干擾和抗電磁干擾、容易安裝和調整設置；多級靈敏度調節、用于保護高安全度的區域。

14、產品可以抵御雨、霧、霾、強烈氣流（風、水蒸氣）、強烈陽光、沙塵等惡劣環境，適合安裝在室外長期監測。

當雷達墻探測到入侵者時，可立即驅動與之聯動攝像機，實現報警監控聯動。

電性能指標：

最遠防護距離可達100m(660ft)

工作溫度范圍：-50°C----+65°C

全天候工作以及防破壞外殼設計

高等級抗射頻干擾和抗電磁干擾

符合IP65規范（防水，防塵設計）

電源丟失保護以及使用備用電源的可能

容易安裝和調整設置；

多級靈敏度調節

用于保護高安全度的區域

可選擇立桿安裝

特殊的調整信號強度等級（RSSI）工具

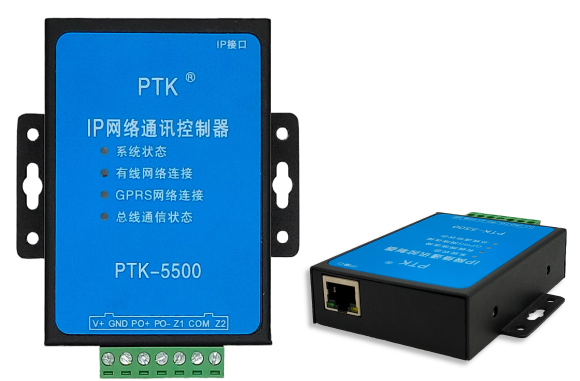

5、 IP網絡通訊控制器(PTK-5500)

PTK-5500 IP網絡通訊控制器是一款網絡型雙向傳輸通訊報警控制器，自帶2個有線（常開常閉信號可選），可連接市場上任何探測器，通過TCP/IP協議，由網絡向報警中心軟件發送報警信息，也可以接收從報警中心下發的命令，實現對主機的遠程布防、撤防、編程、雙向控制等操作，也可通過微信對探測器進行布撤防等操作。

該通訊控制器具有很強的實用性，被廣泛地應用在大樓安保系統，以及工廠、學校、機場等各類安保系統，可實現計算機管理并方便地與其它第三方系統集成平臺軟件進行集成。。

主要功能：

2個有線防區或無線防區（選配），接有線防區每個防區常開常閉可以選擇。

1組12V開關量輸出或警號輸出。

LED燈顯示自身工作狀態。

每個防區類型可以有24小時防區、立即防區及屏蔽防區等三種防區類型。

可關注和綁定微信進行遠程布防、撤防操作，也可用手機微信接收報警信息。

有讀取密碼權限,安全可靠。

遠程報警快速傳輸，速度是傳統報警主機的10-30倍。

中心軟件故障或網絡故障導致通訊失敗時，保存至少10條Zui新報告，網絡恢復時向中心發送。

使用內置在線配置軟件可實現在線查詢和參數設置。

可同時上報兩個中心軟件。

可通過局域網實現與中心計算機軟件連接，實現電子地圖和布撤防操作管理。

中心軟件可通過局域網對單個或全部防區進行各種操作

可以實現防區面板，實時顯示防區的各種布撤防及報警狀態

可以實現每個防區按時間段定時布撤防，省心省力

提供通訊協議，方便用戶進行軟件整合。

與PTK報警管理軟件等中心軟件兼容，支持事件記錄、實時信息傳輸，回控或視頻、報警信息雙監控。

客戶端軟件采用UDP通信，服務器端軟件采用TCP通信.

參數采用網頁配置，參數修改后，保存立刻生效，無需斷電重啟。

模塊出廠默認IP為自動獲取。獲取不到時會為自己分配一個IP。

無DHCP功能時，模塊的IP默認為169.254.0.1

模塊與電腦直連時，需要將當前電腦的IP參數設成169.254.0.2

模塊上有兩個點（上面標有RESET，網口旁邊）,直接短路5秒之后，聽到連續聲音，立刻松開，模塊將被恢復成出廠值。

網頁參數設置中也可恢復出廠值

電性能指標：

輸入電壓：DC12V

工作電流：300mA(MAX)

報警輸出口：DC12V，1A

外觀尺寸：70x90x25mm

2個有線防區：常開或常閉防區

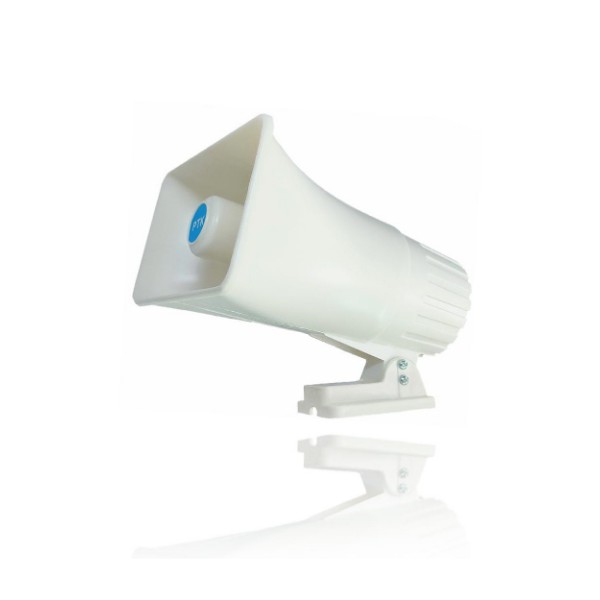

6、高分貝語音喊話喇叭（PTK-8204）

高分貝報警喇叭是監獄雷達預警機周界聯網系統的一個重要組成部分，包括功率放大器、高音報警喇叭和語音聯動模塊，一旦有人翻越或靠近圍墻，現場立刻播放“站?。≌埻顺鼍缇€”或“警告！警告！請不要靠近”等四種不同語音報警可以選擇，可根據每個監獄的不同情況進行現場修改語音告警內容，確保把一些安全隱患消滅在萌芽狀態,同時在第一時間通知相關人員到報警點協助處理突發事件。

技術參數：

供電電壓：DC12-18V

聲壓強：180db（1米內Max值）

有效距離》500米

頻率范圍：180HZ-7000HZ

可設置控制喊話的時間在監控中心可以遠程控制開關啟動

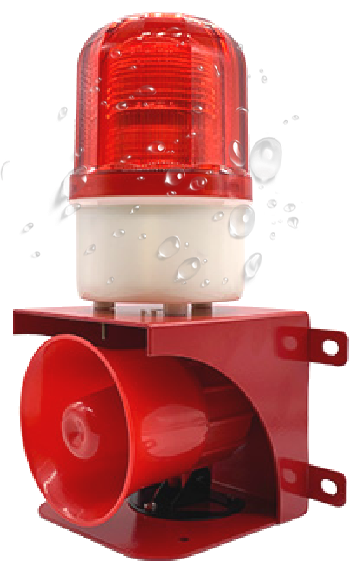

7、IP網絡聲光語音播報警號（PTK-8206E）

IP網絡通訊方式，RJ45接入交換機，可以接收所有的報警信號

120分貝報警聲音，可免費定制語音內容，比如“警告 警告，請退出警戒線”

室內/戶外都能使用，防水防塵線路設計，淋雨也能照樣工作

內置常見的報警音，特殊語音可以免費定制

采用高亮LED燈殊頻閃燈，無噪音耗能少，使用壽命長

在播放語音過程中，警燈閃爍

報警的時間可以自行設定，達到一定時間后自動取消警情

安裝于每棟樓的外面，每棟樓安裝一個，本棟樓的任何一個報警后該聲光警號都會進行語音報警和LED閃燈報警，需要提供220V電源和網絡

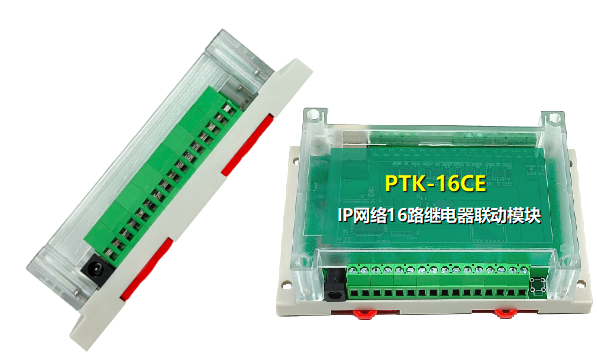

8、IP網絡16路輸出控制模塊（PTK-16CE）

PTK-16CE IP網絡16路輸出控制模塊是一款網絡型報警信號輸出控制模塊，通過TCP/IP協議，由網絡向報警中心軟件發送緊急報警信號，系統可以把監獄內部所有的報警開關量信號通過網絡進行一對一的輸出控制，可以在監獄內部任何地方可以獲取到想要的開關量信號，省去了施工布線的麻煩。

可以把任意的網絡緊急按鈕的信號通過網絡輸出開關量信號

每個聯動模塊可輸出16組常開常閉開關量信號

通過網絡方式與指揮中心進行通訊

每個系統可以掛接N個網絡型16路聯動模塊

與硬盤錄相機進行聯動報警彈出視頻畫面

技術參數：

工作電壓： DC12V

尺寸 14.8CM*9.8CM*2.8CM（長*寬*厚）

重量 482克

工作溫度 -10℃ ∽ +50℃；0-85%濕度

工作電流 靜態電流：50毫安， 每合上一個繼電器增加50毫安

繼電器容量 250VAC/5A 或 30VDC/5A

聯網功能 可與PTK系列報警主機連接，進行聯動

接口：RJ45
