一、需求

1.1背景

高速公路服務區作為高速公路的重要組成部分，具有明顯的行業特性，能夠為出行人員提供加油、如廁、餐飲等剛需服務，一直以來被認為是高速公路重要的延伸產業。而服務區的信息化建設也在經營管理和公眾服務等層面發揮著越來越重要的作用。經過多年建設，服務區已有傳統的加油、如廁、餐飲等基本服務，逐步發展成為以互聯網、物聯網信息化為特色的經營管理、休閑娛樂、增值營銷、電子商貿等業態豐富、功能齊全的新型商業區。2015年，國家在智能交通與交通信息化領域提出了頂層設計要求，全國各高速公路服務區借此東風，正在嘗試如何將云計算和大數據技術應用于服務區信息化建設過程中。因此，大數據時代的到來為智慧服務區的建設提供難得的機遇，也是未來服務區發展形態與轉型升級的必然趨勢。

1.2智慧服務區發展現狀與存在的問題

1.2.1發展現狀

近年來，國內大部分省、市、自治區的服務區都進行了信息化建設，其中在網絡優化與監控系統基礎上，北京、浙江、安徽等地部署了免費WIFI服務；浙江、江蘇、安徽等服務區不僅構建了統一經營管理平臺，還通過新媒體平臺、智能信息查詢機、網上訂餐與支付手段向公眾提供了更加便捷的服務；浙江、福建等省將高速公路信息化與服務區信息化相結合，將服務區業務伸向了“駕駛過程中”；而山東等地在試水太陽能、充電樁等新能源設施，為公眾未來的出行方式提前部署。隨著移動互聯網的深入發展，也有較多省份開始服務區電商平臺的設計與研發，爭先搶占未來市場。

1.2.2存在的問題

隨著信息技術和網絡技術的日新月異，國內服務區的信息化建設正迎來一個快速建設和發展時期。但大部分服務區仍然存在以下問題：

（1）信息化建設的盲目性；

（2）各信息化平臺相對獨立，缺乏統一管理和協同；

（3）系統種類繁多，數據歸口不統一；

（4）信息系統積累的數據并未對經營管理和公眾服務提供有力的支撐等問題。

因此，如何總結與重新審視服務區的信息化建設，使其在“網絡化”的同時，實現“互聯網化”與“大數據化”，通過“云網段”的模式真正發揮信息系統在綜合集成方面的作用，更好的為經營管理者和公眾提供“恰到好處”的服務，將是服務區信息化所要思考的關鍵問題，也是智慧服務區建設的重要目標之一。

二、智慧服務區系統總體設計

智慧服務區是在視頻監控、車輛分區引導及流量統計、人流統計、免費WIFI服務區信息發布系統（含信息發布屏、服務區廣播等）等服務區信息化系統建設的基礎上，以“數據挖掘、智慧服務”為核心理念的頂層設計形態。智慧服務區通過精準化的智能終端、借助信息化的萬物互聯平臺、以大數據分析為手段、以無處不在的云服務為環境、為公眾提供高速公路全過程智能服務。

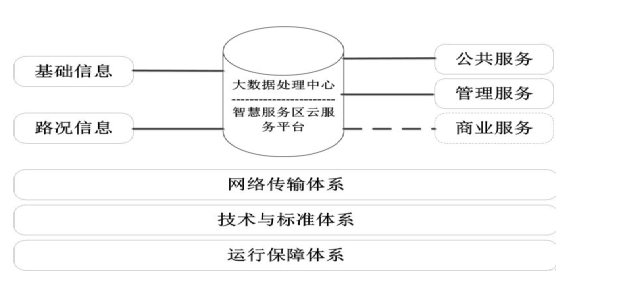

總體框架如下：

智慧服務區以底層的技術、網絡傳輸和運行環境為三大運行保障體系，提供基礎的支撐環境；以智慧服務區云服務應用平臺和大數據處理中心為核心，將收集到的基礎信息（如車流信息、人流信息、監控信息等）和路況信息（交通流量數據、交通事件信息等）通過建模分析和深度學習，最終向公眾和經營管理者提供公告服務（路況信息、服務區接待能力、出行誘導等）和服務區管理服務（公共信息發布、車流人流分析檢測、能耗分析等），根據發展，還可擴展到商業服務（餐飲購物、周邊旅游、促銷信息等）。

三、各子系統設計

3.1綜合布線系統

根據服務區智能化建設需求，我們認為該服務區布線系統應該是一個模塊化、高度靈活的智能型布線網絡，整個服務區綜合布線系統由工作區子系統、水平布線子系統、垂直主干子系統、設備間子系統、管理子系統5部分組成。布線系統為星型拓撲結構。

本系統由內網信息、外網信息、辦公電話和有線電視四部分組成。

布線系統可以支持目前和將來的語音、數據和多媒體圖像傳輸的需求，滿足辦公自動化和計算機網絡系統對布線的需求，并可于外部網絡連接。布線系統應為開放式結構，在應用上還能支持會議電視、多媒體等系統的需要。即任一信息點能夠連接不同類型的設備，如計算機、打印機、終端或電話、傳真機。

布線系統中，除去固定在建筑物內的線纜外，其余所有的接插件都是積木式的標準件，以方便管理和使用，布線系統應該是可擴充的，以便將來有更大的發展時，很容易將設備擴展進去。通過跳線和不同的網絡設備，可以實現各種不同邏輯拓撲結構的網絡。

在設計中應充分考慮到系統的長期可靠性，以具有高可靠性的機柜型配線系統為核心，努力提高系統可靠性和安全性。

3.2計算機網絡系統

本次設計服務區辦公網（含內網和外網）和智能化專網三套計算機網絡。三套網絡物理隔離，獨立設計。

內網：服務于機構的日常電子化辦公，實現包括公文收發、會議管理、人員管理、項目管理、財務管理等完整的電子辦公功能。點位設置于辦公室，會議室，領導辦公室等房間。

外網：是政府的業務專網，連接到互聯網中，主要運行政務部門面向社會的專業性業務和不需要在內網上運行的業務。點位設置于對外發布部門，領導辦公室等房間。

智能化專網：簡稱設備網，大樓內部智能化系統依靠網絡傳輸的專用網絡。包括安防，門禁，信息發布等。具體點位根據實際子系統需要布置。

無線網絡：無線AP采用POE供電，覆蓋整個服務區，通過無線局域網的應用，實現無線信號覆蓋。在通道或特定房間放置點位。

3.3智慧服務區云服務平臺系統

系統架構

云服務平臺系統是服務區智慧管理、應用的綜合體現，它以底層各技術子系統及網絡傳輸系統為支撐，通過對視頻、車流、人流等多種信息的采集和分析及處理，為上層服務區綜合管理、公眾出行提供服務。

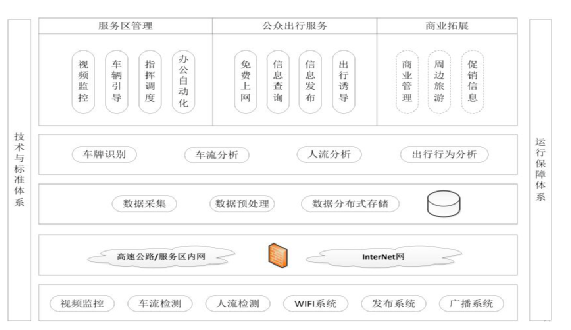

系統架構圖如下：

服務區與服務平臺以工作簡圖的方式，實現將智慧服務區的各個模塊和數據分析結果進行可視化的綜合展示、業務分析和調度指揮的一體化綜合集成應用。平臺一方面可以讓服務區管理者實現數據化運營掌控和科學決策，還可以通過對商業數據、行為數據和路況數據的綜合分析，為公眾提供更加精準的預測和服務。也為服務區的商業化拓展提供數據基礎。

系統主要功能

信息采集及統一管理：各個服務區充分利用信息化建設的成果，對服務區的基礎數據實現全方位的采集；如視頻信息、車輛車流信息、人流信息等等，并實現數據的統一管理。

數據挖掘：應用大數據融合技術對各類型的數據進行深度挖掘，根據業務需求在平臺上對數據分析結果加以應用。

數據展現：系統還可以通過和路網信息進行對接，并進行可視化的直觀效果展示，實現車流與人流、出行與路況、消費與服務的協同統一；

信息發布：將服務區管理者和公眾出行感興趣的信息，集中進行展現；在服務區管理中，信息發布的形式有多種方式：信息發布屏/可變情報板、服務區廣播、微信公眾號以及短信等。

輔助決策：基于底層強大的數據獲取與智能分析能力，服務區經營管理者還可以根據決策需求，在平臺上進行各種對比分析與指揮調度。

3.4.免費WIFI系統

隨著移動互聯網的發展，移動終端的爆炸增長，無線終端和無線應用的快速普及，極大的推動了無線網絡的發展。在這個移動互聯的時代，無線已經成為終端接入的主導力量。而服務區WLAN的應用需求也在進一步加大。

隨著全球信息化技術的快速發展和無線網絡技術的廣泛應用，為服務區提供全新的高速信息服務已經成為了一種趨勢，能否提升服務滿意度，如何在不破壞環境的情況下推送廣告，網絡信息服務絕對是最有效的手段。而無線網絡具有其移動性強、靈活度高、可以快速部署的優點，最適合于在服務區中搭建高質量的網絡信息服務平臺。

WLAN憑借自己的高帶寬、低成本、可漫游的技術優勢，能有效分擔用戶密集地點的3G帶寬壓力，帶給客戶更佳的體驗；同時自建的WLAN網絡，又可對用戶的偏好進行收集和智能分析，以便定向營銷和業務推廣。

為保證WIFI網絡的可用性和穩定性，WIFI系統可以實現終端識別、應用識別和流量控制，防止一些高耗流量的設備及應用對網絡的過分搶占。此外，作為免費WIFI，系統還有多個層面來保證網絡的安全，如多SSID、員工、乘客網絡邏輯隔離；隧道加密，防止信息泄露；動態黑名單，自動封堵攻擊源；危險應用和URL的識別及管控；具有可靠的安全審計；系統還能抵制釣魚AP和AD-Hoc、用戶發起的泛洪或欺騙攻擊等無線攻擊行為。

自建WIFi，還可為以后商業化的應用提供輔助手段。如提供推廣的信息等

3.5視頻監控系統

視頻監控系統是實現服務區管理的一個有效的輔助系統。高速公路服務區視頻監控系統一般分為出入口監控和廣場監控兩部分。主要是對進出服務區的車輛和人員情況，對進出服務區車輛類型、人員情況以及人員休息過程中的突發事件和特殊事件進行觀察和記錄，實施有效的監督。

高清視頻圖像采集

網絡高清攝像機視頻監控圖像質量達到1080P(1920*1080)

高清視頻顯示功能

視頻信號既可以通過NVR本地接顯示器觀看，也可以通過PC機上預裝的客戶端顯示，采用網絡高清攝像機可提高實時監控畫面的清晰度，提升視頻監控的效果。

高清視頻存儲與共享

系統采用NVR做本地存儲，可以設置錄像計劃、錄像規則（包括連續錄像、移動偵測錄像、報警聯動錄像）等。授權用戶可從客戶端上遠程回放和下載錄像資料，根據系統分配的不同權限，各保安室享有對各監控點圖像不同的瀏覽和控制權限。

遠程監控管理

通過視頻監控網絡，授權用戶能通過局域網或外網遠程監控任意監控點的圖像。授權用戶可通過客戶端應用軟件或者IE瀏覽器實現遠程預覽現場圖像、回放和下載錄像資料、配置系統參數等所有管理控制功能。

多級權限分配管理

通過NVR本地菜單或客戶端應用軟件等可以添加和刪除用戶，并可對各級用戶的控制權優先級進行管理。根據系統分配的不同權限，各級用戶享有對各監控點圖像不同的瀏覽和控制權限。

3.6.車輛檢測及引導系統

隨著服務區客流量快速的增長，尤其在節假日期間，大量的游客涌入服務區，給服務區的各項工作帶來巨大的考驗。因此，及時的掌握各個服務區的客流量及車流量數據，綜合各個服務區數據變化及時采取合理的措施，控制客流量及車流量，為人們出行提供最優最便利的服務同時，也大大減輕服務區的工作壓力。

系統采用了先進的計算機自動控制技術、高分辨率數字攝像技術、視頻檢測技術、圖像處理與模式識別技術的高清晰智能卡口系統。該系統采用虛擬線圈檢測技術對車輛進行檢測，并自動完成圖像抓拍，獲取分辨率在200萬像素及以上的圖像，同時將車輛信息上傳，完成車輛號牌識別、車輛通行信息記錄。該系統可二十四小時全天候工作，長期運行，性能穩定可靠。

系統由服務區出入口抓拍系統、數據傳輸系統和中心信息管理系統三部分組成，服務區出入口抓拍系統通過與服務區內部網連接，完成數據傳輸。

系統不僅包含了一般系統的車輛記錄、車牌抓拍功能，還具有車流量、車道占有率、平均速度、車輛密度等信息的統計功能，在采集圖像方式上更采用了百萬像素高分辨率數字圖像采集技術與智能視覺分析、模式識別技術。

在服務區的入口處，設置電子顯示屏，對進入服務區的車輛，根據車輛類型進行分區引導停放。

3.7人流統計系統

服務區客流統計系統解決方案主要由前端子系統、網絡子系統和中心子系統三部分組成。

前端設備采用客流統計設備進行客流統計分析，可以準確統計通道口出入人數、區域客流、人群流動方向等信息。前端可存儲兩年以上數據，支持斷網續傳。網絡子系統采用光纖收發器，向中心子系統傳輸前端設備采集的客流數據。中心平臺系統主要由客流分析管理平臺組成，實現前端數據的接入、存儲、查詢、系統運維等基本管理功能，并實現豐富的客流數據統計與分析等功能。

1)本系統可支持單一攝像頭場景中設置多區域計數。多區域中可設置多方向計數，多方向是指在一個多邊形（如10邊形）區域中，每條邊可設置進和出的雙方向。

2)可以圖表方式如柱狀圖、曲線圖等方式表示交通流量。

3)準確率：在攝像頭置于目標物體頂部時，準確率為95%～99%；當攝像頭和目標物體成45度角時，準確率是90%～95%。

4）系統還具有擁擠度偵測:監控預設區域的移動人流、車輛的擁擠程度。屏幕上實時顯示人的數量或者擁擠程度百分比，如果數值超過預設值，就發出報警。

3.8信息發布系統

服務區信息發布系統由服務器、網絡、播放器、顯示設備組成，將服務器的信息通過網絡（廣域網/局域網/專用網都適用，包括無線網絡）發送給播放器，再由播放器組合音視頻、圖片、文字等信息（包括播放位置和播放內容等），輸送給液晶電視機/可變情報板等顯示設備可以接受的音視頻輸入形成音視頻文件的播放。

中心管理系統軟件安裝于管理與控制服務器上,具有資源管理、播放設置、終端管理及用戶管理等主要功能模塊，可對播放內容進行編輯、審核、發布、監控等，對所有播放機進行統一管理和控制。

終端顯示系統包括媒體播放機、顯示終端，主要通過媒體播放機接收傳送過來的多媒體信息（視頻、圖片、文字等），通過VGA將畫面內容展示在LCD、PDP等顯示終端上，可提供廣電質量的播出效果以及安全穩定的播出終端。

網絡平臺是中心控制系統和終端顯示系統的信息傳遞橋梁，可以利用工程中已有的網絡系統，無需另外搭建專用網絡。

信息發布系統主要實現的功能如下:

●監播室功能：靈活實現插播、選播、跳播、輪播、循環播和播放、停止、暫停、休眠、音量控制、節目更新等。

●媒體管理功能：視音頻、圖片、字幕等組合多媒體內容實時預覽、編輯、轉換、發布等。

●節目單編輯功能：多種編輯視圖，使用方便。

●顯示模板管理功能：模板編輯、保存、效果實時預覽等。

●播放器管理功能：各種參數配置。

●權限管理功能：分級、分區、分功能。

●分布式傳輸管理功能：實現大容量內容傳輸。

●播出統計報表功能：提供存檔、審核、計費的依據。

●支持多種視音頻編碼標準和圖片格式，播放質量可達高清電視水平

3.9服務區公共廣播系統

每個服務區設IP網絡廣播對講終端，IP網絡功放，室外音柱、室內壁掛或吸頂音箱若干只，可實現與管理中心的通訊對講，并實現對本服務區進行服務性廣播，定時播放背景音樂，廣播通知等。

主要功能如下：

統一廣播：服務區監控室可對所有分區進行統一廣播。

分組廣播：進行隨意組合，定時分組或單點播放廣播節目。

應急廣播：如遇緊急情況，廣播管理中心和各廣播點能進行緊急廣播，通知其他或全部廣播點。

多路廣播：具備多路廣播功能，收費站、服務區和隧道各廣播點可同時收聽不同的廣播內容。

自動廣播：網絡服務器主控軟件可設置定時播放列表，音頻自動定時播出，各廣播點播放設備根據定時播放列表自動開關。

3.10電子巡更系統

電子巡更系統是通過先進的計算機技術充分調動“人防”資源的有效手段。大廈面積大、區域廣，為了保證安保人員的巡邏工作有條不紊的開展實施，引入電子巡更系統是非常有必要的。

巡更系統由巡更棒、巡更點、管理電腦及巡更管理軟件等組成。巡更人員根據規定的時間、路線進行日常巡查工作，管理人員通過系統軟件實現對保安人員工作的查看及有序管理。

電子巡更系統是管理者考察巡更者是否在指定時間按巡更路線到達指定地點的一種手段。巡更系統幫助管理者了解巡更人員的表現，而且管理人員可通過軟件隨時更改巡邏路線，以配合不同場合的需要。

保安巡更設備分在線式和無線（離線）式兩種。在線式具有能實時了解巡更的情況和信息，并快速做出反應，同時更有利于保護巡邏人員安全。無線式具有靈活、方便、隨時增刪巡更點的特點，并且此種方式毋需布線，因此工期短、造價低。本次設計采用離線式巡更系統。

3.11門禁系統

門禁管理系統是非接觸式IC卡門禁系統的子系統之一，同時也是綜合保安系統的重要組成部分，其設計之主要目的是為實現人員出入權限控制及出入信息記錄。

在員工通道，網絡機房，控制中心，樓內出入口等位置設置門禁，采用進門刷卡出門按鈕或進門，出門都刷卡的方式。門禁系統與消費，考勤等系統構成一卡通系統，與CCTV、消防等系統的聯動。

3.12多媒體會議系統

  會議系統主要是通過各子系統的合理組合，為參會者提供各類文件、數據、圖形、圖象、表格和動畫等信息，以醒目、清晰、明亮、聲圖并茂的視覺效果，傳遞給會議出席者，系統在規劃設計中應考慮建聲學和電聲學的結合，保障會議聽的清、聽的舒服、看的清，不要對會議系統設備的電聲進行多次重復的處理，保障電聲頻率、達到優質音效。

采用領先的會議發言技術、投影技術、音響技術、燈光技術、多媒體信號處理技術，中央控制技術各套系統設備有機集成為一整體，將形成一個領先水平的智能化、網絡化、多功能的智能化電子會議廳環境。

發言系統

會議最重要的是可靠性和音質。隨著時代的發展，人們越來越追求高層次高品質，過去音響系統中的聽清聽懂已經不能滿足要求，高保真還原才是當今的追求！一套電聲系統，對于音樂或者節目源或者藝術家來說要做到的就是還原！電聲系統就像一面透明度很好的光學鏡，只有放大，沒有音染和失真，尊重發言者的聲音。

智能擴聲系統

    系統設計要充分考慮會議廳本身的實際使用功能和對外宣傳形象，既要有自己的特色，又要符合科學規律和先進的系統設計思想。對音頻系統而言，如此大面積的會議廳和眾多的功能需求，使得會議廳的擴聲系統異常復雜。因此在該系統中，除達到正常的音樂或語言擴聲標準之外，還應該充分考慮到系統的兼容性、整體性、可擴展性、操縱性、本系統內部和其他系統之間的資源共享等等問題。我們要將電聲系統設計與建筑聲學設計緊密結合，從而保證聲音良好的還原和再現。同時，為保證本會議廳整體的先進性、國際性，其擴聲系統的設計思想、手段和方法也要具有相當的先進性、開放性、標準性、實用性，設備要采用技術含量高、能夠體現當前最新科技水平的產品。

同聲傳譯系統

系統的功能實現分同聲傳譯與會者有外賓開啟譯員單元和紅外線發射主機還有紅外線發射板，翻譯人員接收到發言者的語言時，即刻進行翻譯，并且通過譯員臺發送到每個單元和紅外線發射主機上。外賓可以根據自己的語言進行選擇通道，與會者可分為發言并且需接聽者，還有一種就是直接接聽者不需發言。前者可以通過插在話筒上的解手耳機進行接聽翻譯后的語言，后者通過插在紅外線接收機上的耳機進行接聽，整個會議在保密可靠的情況下進行。

紅外線同聲傳譯系統是一種為多語種會議提供翻譯的語音會議系統，其工作原理是利用紅外線傳輸進行語言分配，采用紅外光譜作為載波傳送多種翻譯語言

表決系統

無線表決系統采用無線通訊模塊，構筑無線網絡。利用電腦進行顯示和存盤，系統采用無線通訊方式，節省了布線和連接，傳輸距離遠；無線數傳模塊將接收到數據送給設備，設備唯一址號碼來判斷進行相應操作，本機址碼數據將其數據丟棄，是本機址碼，立即進行接收分析處理，返回相應數據無線模塊送給主機。

中央控制系統：

把對設備的操作都集中到一個全圖標控制界面上進行集中控制。控制界面中文化，通過一臺無線彩色觸摸屏進行觸摸式操作，可以對會議系統中的設備開關機進行控制。通過8路繼電電源控制投影機的開關，DVD的開關，投影幕的升降。通過紅外線電纜進行調節DVD的播放，快進，快退。

投影顯示系統

本方案采用高質量的投影顯示系統及外圍設備，以獲得最佳的圖像顯示效果，并對系統的穩定性、靈活性、可擴充性、檔次性、技術服務等方面予以全方位的考慮，結合在以往大屏幕顯示系統的優點和豐富經驗，在顯示效果和規模上體現會議中心的形象和實力，更表現在先進科技的應用方面已達到國際一流水平

錄播及流媒體點播系統

    本方案所提供的會議視頻錄播/點直播系統，采用流媒體服務器，通過計算機網絡傳輸數據，用戶終端不僅可以使用機頂盒+電視機/顯示器為顯示終端，同樣可以利用網絡實現基于web平臺的PC終端，如用戶有需求，可以實現在手機上進行播放的移動終端。

    系統提供給用戶強大的視頻點播，轉播，現場直播功能等，該系統操作簡單、功能完善、運行穩定，具有傳統會議系統無法比擬的靈活性和多樣性。

升降式液晶顯示屏系統：

    對于高級別會議中，有可能即要顯示視頻圖片資料，同時又要顯示計算機數據資料；也有可能在參加會議的人中，不同的人在同時要看不同的顯示資料等,在這些情況下，傳統的指靠一臺投影機是無法實現的，并且一些位置觀看時不舒服或看不清，也不便于記錄。

所以VIP會議室可以設有桌面升降式液晶顯示屏系統。上升時，液晶屏自動仰成一定的角度，并且也可根據自己視角的需要，自動/手動調整角度；下降時，不管液晶屏處于何種角度，液晶屏自動回到直立狀態，并且自動切斷顯示器的電源；外形輕靈、美觀、使用方便、可以單機使用或通過中央控制實現集中控制的液晶顯示器升降系統。

攝像聯動系統：

     會議室設有攝像機，可拍攝會議室全景和發言者近景等圖像。即某位領導打開話筒發言時，攝像機自動跟蹤、拍攝圖像等，此功能能過媒體矩陣和中控系統來完成。

會議的基本需求：

滿足會議、討論等方面的需要；

滿足演講、講座、培訓、演示、報告、指揮、學術交流、文藝演出、娛樂聯歡活動等多功能的需要。

根據具體使用要求的不同，滿足其他一些諸如同聲傳譯、遠程視頻會議、投票表決、等特除方面的需要。

3.13機房工程

 機房建設是一種涉及到空調技術、供配電技術、抗干擾技術、防雷防過壓技術、消防技術、安防技術、建筑和裝飾技術等多種專業的綜合性的產業。電子計算機的可靠運行要依靠電子計算機機房的嚴格的技術條件保證的。機房是計算機及重要設備所需要的特殊環境，合理的規劃設計可以使機房有更良好的環境，對設備故障，環境情況及安全性做出準確反映，通過對故障的分析，做到有目的維護，提高網絡系統、設備的管理質量，降低系統維護成本，為今后的業務的進行和發展提供服務。

數據中心基礎設施的建設，很重要的一個環節就是計算機機房的建設。計算機機房工程不僅集建筑、電氣、安裝、網絡等多個專業技術于一體，更需要豐富的工程實施和管理經驗。計算機房設計與施工的優劣直接關系到機房內計算機系統是否能穩定可靠地運行，是否能保證各類信息通訊暢通無阻。

計算機機房既要保障機房設備安全可靠的正常運行，延長計算機系統使用壽命，又能為系統管理員創造一個舒適的工作環境，能夠滿足系統管理人員對溫度、濕度、潔凈度、電磁場強度、噪音干擾、安全保安、防漏、電源質量、振動、防雷和接地等的要求。所以，一個合格的現代化計算機機房，應該是一個安全可靠、舒適實用、節能高效和具有可擴充性的機房。

機房建設將以國家A類標準進行建設

機房土建裝修設計（將滿足機房防塵、防潮、抗靜電、電磁屏蔽等機房環境需求）

機房供配電系統設計（將滿足機房高質量、持續、穩定供電需求）

機房精密空調系統設計（將滿足機房溫度調節、濕度調界、風量調節等需求）

機房安全系統（將滿足機房防盜、門禁、防雷接地、消防滅火等物理安全需求）

機房環境監控系統（將滿足機房設備運行情況監控）

機房KVM管理（將滿足機房內服務器、網絡設備管理需求）

土建建設方案

裝修需要滿足防火、放靜電、防塵、防盜、防噪音、屏蔽需求.

吊頂部分

根據數據中心機房工程的特點，我們將各房間的吊頂均采用如下形式：

機房區域全部采用600*600方型微孔鋁板吊頂。機房區域凈高設計為2700 mm。數據中心機房核心設備區及輔助設備區區域棚上鋪橡塑保溫板進行保溫處理，表面貼鋁箔紙。

地面部分

在計算機中心各房間的工程技術設施中，活動地板是一個很重要的組成部分。活動地板鋪設在計算機機房的建筑地面上，活動地板上安裝機房的主要計算機設備及其他電子設備，而在活動地板與建筑地面之間的空間內可以敷設連接各設備的各種管線。活動地板具有可拆卸的特點，因此所有設備的導線電纜的連接，管路的連接及檢修更換都很方便，敷設路線距離最短，因而可減少信號在傳輸過程中的損耗。活動地板可迅速地安裝與拆卸、方便設備的布局與調整。為設備的增容和設備的更新換代提供了有利的條件。

此外，活動地板下空間可作為靜壓送風風庫（或稱為靜壓箱），通過帶氣流分布風口的活動地板將機房空調送出的冷風送入室內及發熱設備機柜內，由于氣流分布口的地板與活動地板有互換性的特點，因此機房內能自由地調節氣流分布。

核心設備區和監控區、輔助設備區、鋼瓶區均采用全鋼無邊框抗靜電活動地板，架空高度均為400mm。地面刷防塵防潮漆。數據中心機房核心設備區域及輔助設備區內地面安裝橡塑保溫板進行保溫處理，表面貼鋁箔紙。

機房內墻、柱面裝修工程

數據中心內墻面采用輕鋼龍骨基層板外加彩鋼板包飾，墻體內填充保溫巖棉。柱面同墻面處理，墻面作保溫、防水、防塵處理。選用原白色調彩鋼板，既能給機房工作人員舒適的感覺，又能夠滿足機房防塵、屏蔽和抗靜電要求。

機房內的隔斷

核心設備區東側墻、核心設備區與輔助設備區之間的隔斷均選用雙層12mm銫鉀防火無框鋼化玻璃隔斷，以便于機房管理和集中控制。

1、防火玻璃隔斷邊框采用50X30金屬管制作，采用1.0mm發紋不銹鋼板飾面，40X40角鋼制做支架。

2、玻璃隔斷及無框玻璃地彈門均采用防火玻璃，玻璃周邊采用白色玻璃膠固定和修飾。

3、玻璃隔斷金屬管和角鋼支架，按現場尺寸下料制作安裝、焊接牢固，采用Ф8X80金屬膨脹焊栓固定，校正水平，垂直后表面刷防銹漆。

4、玻璃隔斷應達到性能為：

熱傳導系數k值小于2.0K(w/m2.k)，室外噪音降低27-38dB，露點達零下40℃，濕氣、灰塵不易進入。

機房配電及照明系統

數據中心內用電設備供電均為三相五線制及單相三線制，本工程由外界向機房提供單回路三相五線制供電電源，應采用頻率50HZ、電壓380V/220V TN-S系統。

用電設備作接地保護，并入大樓接地系統；機房用電設備、配電線路裝置過流過載兩段保護，同時配電系統各級之間有選擇性地配合，配電以放射式向用電設備供電；

機房內用電插座分兩大類，即計算機設備專用電源插座和機房輔助設備用電插座。計算機設備專用電源插座電能來自 UPS電源的輸出配電柜。容量符合對應的計算機設備的用電要求，且有一定的余量。區別于其它用電插座，正常使用時，這部分插座上，是不允許接一般電氣設備的。

照明系統是計算機機房建設中不可缺少的部分。機房照明質量好壞，不僅影響計算機操作人員和維修人員的工作效率和身心健康，而且還會影響計算機的可靠運行。

機房內對照明的總體要求是：光線柔和，適合人體的生理需要，不能因光源產生干擾而影響計算機的正常工作。

機房對照度的要求較高，我國在計算機場地技術中，要求在距地面0.8m機房內的照度不低于500Lx。機房內照度的變化必須是緩慢的，建議照度均勻不少于0.7，照明不穩定會影響工作人員的精力和視力，特別是光源的晃動。機房區域內設計采用燈帶以提高機房內照度值。

機房內全部采用飛利浦照明格柵燈3*18W(600*600)原裝燈具。機房內不但要有一般性質的照明，而且要設置事故照明（即應急照明），事故照明，通常由UPS供電。按照國家標準中規定，計算機機房、終端室、磁介質庫，在距地面0.8m處照度，不應低于5Lx；主要通道及有關房間距地面0.8m處，不應低于11Lx。接在UPS上的部分應急燈，不能使用熒光燈，要求安裝普通照明燈具，如筒燈等，采用普通白熾燈泡作為備用電源。平時，UPS電源的電能不能作照明系統使用，在停電應急情況下，只允許主機房、UPS電源工作間等少量非用不可的工作燈使用。

機房UPS不間斷電源系統

模塊化UPS其顯而易見特性有：

1.擴容性，用戶再也不必為如何選擇容量而苦惱，并且不需要先期進行大量不必要的投資；

2.可用性，可輕松的實現N+1、N+X配置，在相對小投資的情況下，極大提高了對負載的保護；

3.易維護，由于備件的單一性、通用性，使得用戶端直接受益，甚至用戶自身經過簡單的產品培訓后，都可以直接維護，并且不必為產品停產所帶來的備件問題所擔憂；

4.高效性，由于采用大量先進性技術，使得整機的效率得到大幅度的提高，并且體積也小型化，這些都為用戶帶來了許多隱性優勢。

UPS模塊式設計概念全面優化了“N+X”投資方案，客戶僅需多購置X個較下功率的模塊，即可輕松實現X次故障冗余及升級擴容。其MTBF比單機的MTBF提高了許多倍。

 模塊式UPS系統陣列中的所有功率模塊平均負擔系統負載，各并聯模塊皆為內置冗余的智能型獨立個體，無需系統控制器對并聯系列集中控制。任何模塊發生故障后(包括系統控制模塊)，其冗余設計便會充分發揮效用，全面保障設備正常運轉，實現最大程度的故障冗余，同時用戶還可根據需要選擇超過一次容錯率的冗余。也就是說客戶如果在一個系統中安裝了比能支持最大系統負載所需要的最少模塊還多X個模塊，那么就能夠在有X個模塊失效的情況下仍保證維持系統全部正常工作。

N+X模塊化陣列機的可用性比1+1單機并機的可用性高，根本原因一是：N+X系統中X個模塊為冗余備份的，只有在X個模塊同時壞的情況下，系統才不正常供電，分析可知當X=3時，可用性已經近似為1；二是模塊化陣列系統的模塊故障后可由維護人員熱插拔，使故障修復時間MTTR降到1小時以下。

因此，UPS結構的模塊化、可熱插拔設計，是UPS系統可用性和可維護性的重要的新技術標志之一。

空調通風系統設計

為了保證服務區穩定可靠地工作，減少故障，延長使用壽命，提高工作效率，必須創造一個良好的環境。溫度、濕度、潔凈度都會對計算機帶來嚴重的影響。根據規范要求A級和B級機房開機時溫度應控制在23℃±1℃，相對濕度40%～55%。

服務區的機房不同于大樓里的其他設備間，具有余熱量大、余濕量小、循環風量大、焓差小、需多種送風方式等特點。因此，我們必須根據機房的實際情況，選配合適的機房空調及相應的配套措施，以滿足機房溫度、濕度、潔凈度的要求。

機房空調的設計必須滿足當前各項需求應用，又面向未來快速增長的發展需求，因此必須是高質量的、高安全、可靠靈活的、開放的。我們在進行設計時，遵循以下設計原則：

實用性和先進性：

采用先進成熟的精密空調設備，滿足當前的需求，兼顧未來的業務需求，盡可能采用最先進的技術、設備和材料，以適應高速的數據傳輸需要，使整個系統在一段時期內保持技術的先進性，并具有良好的發展潛力，以適應未來信息中心的發展和技術升級的需要。

安全可靠性：

為保證各項業務應用，精密空調必須具有高可靠性，決不能出現單點故障。在對服務區機房項目精密空調的選擇上應當盡量選擇可靠性高的機組。

機房安全系統設計

防雷設計

機房設計3級防雷、綜合接地系統。中心機房做等電位連接.

接地要求

接地系統必須滿足以下要求：

1）工作交流接地不大于1Ω

2）安全保護接地不大于1Ω

3）直流工作接地、接地電阻應按計算機系統具體要求確定

4）防雷接地按《建筑物防雷設計規范》中的要求，聯合接地下接地電阻小于2Ω。

等電位連接的目的，在于減小需要防雷的空間內各金屬部件和各系統之間的電位差。防止雷電反擊。應將機房內的主機金屬外殼，UPS及電池箱金屬外殼、金屬地板框架、金屬門框架、設施管路、電纜橋架、鋁合金窗等金屬和弱電設備全部進行等電位連接，并以最短的線路連到最近的等電位連接帶或在其它已做了等電位連接的金屬物上，且各導電物之間的盡量附加多次相互連接。

此外考慮機房的抗靜電要求，根據機房的設計規范，機房的靜電電壓應為<1KV.必須對抗靜電活動地板進行可靠的接地處理，從而保證計算機設備及人員的安全運行要求。

沿機房做一圈銅帶接地網，具體做法是選用30x3銅帶連接而成，選用絕緣架空安裝，整個機房區形成一個環，用兩根BVR25的塑銅線與接地網連接。地板支架、機柜外殼、監控設備、UPS、氣體滅火設備等接地采用BVR6的塑銅線連接到綜合接地匯流牌。機柜內部所有服務器設備用BVR4的塑銅線和機柜做接地連接.

消防報警及滅火系統

數據中心機房內均設置火災自動報警與消防聯動控制系統

火災自動報警及聯動控制系統，系統采用總線制報警，在房間內設置感煙感溫兩種探測器，防護區內設置聲光報警器，防護區外設置放氣指示燈及緊急啟/停按鈕；當房間內感煙感溫探測器同時動作延時后釋放氣體滅火劑，放氣指示燈亮

機房保安監控系統

監控系統選用一體化球型攝像機或者半球攝像機，主要對機房各出入口（1個）、機房配電房（1個）、網絡機房（2個）等重點區域進行實時圖像監控和錄像。在監控室設置數字硬盤錄象主機，從而保證監控系統24小時不簡短監控錄象。攝象機吊頂安裝，電源采用UPS統一供電。

機房門禁系統

1）根據安全防范系統規范，在機房重要區域設置鍵盤感應卡式讀卡器，采用刷卡、指紋、人臉識別、密碼開門的方式以嚴格控制各個出入口人流、物流進出情況，確保機房內設備等資源的安全。

2）門禁控制主機位置放在系統管理室，門禁控制器吊頂或地板下安裝，感應讀卡器墻裝。

3）系統與消防實現聯動。

4）火災發生時，門禁系統自動把門打開。方便室內人員安全撤離。

機房動力環境監控系統

機房設計要求能夠通過TCP/IP網絡、RS232/RS485等媒介實現對中心機房、分散于不同地域的機房等場地內的動力環境設備進行有效的集中監控，監控對象范圍為動力設備、專用精密空調、室內空氣質量檢測、低壓配電柜、新風機、環境系統（溫濕度檢測、地面漏水檢測報警、照明）、UPS等。

1、機房供配電系統：

1）實時監測市電電源的狀態。包括電參數（電流、電壓、功率、功率因素等）和開關狀態（重要開關的開、合、故障脫扣）狀態

市電一旦故障（過壓、過流、非正常開關脫扣等），系統會自動切換到相應的報警界面，并產生報警聲音。撥打電話、發送短信。并有相應的文字提示。

2）UPS的狀態。

實時監測UPS運行狀態，根據UPS廠家提供的通訊協議所定義的條件及用戶提供的報警要素確定報警內容。一旦UPS報警，系統會自動切換到相應的報警界面，并產生報警聲音。撥打電話、發送短信。并有相應的文字提示。

2、環境系統

1）空調監控。

實時監控精密空調運行狀態，系統一旦報警，將會自動切換到相應的報警界面，并產生報警聲音。撥打電話、發送短信。并有相應的文字提示。

2）漏水監控。

精密空調和普通空調下方防水圍堰中設置漏水傳感器，機房重要區域設置漏水傳感器。漏水傳感器能以數字通訊信號的格式輸出至監控終端。系統可檢測感應線上任何點的漏水位置并有聲音報警。一旦某個區域發現漏水，系統會自動切換到相應的報警界面，顯示漏水區域，并產生報警聲音。

3）溫濕度監控

對于大型計算機機房，由于氣流及設備分布的影響，溫濕度值會有較大的區別，應根據主機房實際情況，安裝溫濕度傳感器，檢測機房內的溫濕度。一旦溫濕度報警，系統會自動切換到相應的報警界面，顯示溫濕度失控區域，并產生報警聲音。

4）消防報警系統

消防系統報警對于的機房設備的保障十分重要, 一旦消防報警，監控系統自動切斷機房內的門禁管制，幫助機房內人員快速逃生。監控屏顯示燈會自動切換到相應的報警界面，顯示報警區域，并產生報警聲音。

5）ESDS煙霧檢測預警系統

ESDS煙霧檢測預警系統作為重要的預警系統，在火勢未引起災害前可通知維護人員采取適當措施防止火災的發生和蔓延。一旦煙霧檢測預警系統報警，監控屏顯示燈會自動切換到相應的報警界面，顯示報警區域，并產生報警聲音。

6）機柜檢測預警系統

機柜檢測預警系統密切監控柜的溫度和用電量。一旦高溫報警，監控屏顯示燈會自動切換到相應的報警界面，顯示報警區域，并產生報警聲音。同時，機柜檢測系統可監測機柜用電量, 以便有計劃的使用機柜和平均分流三相電流。

7）新風機：新風機的運行狀態及遠程開關控制。

本次機房設計要求能夠通過TCP/IP網絡、RS232/RS485等媒介實現對中心機房、分散于不同地域的機房等場地內的動力環境設備進行有效的集中監控，監控對象范圍為動力設備、專用精密空調、室內空氣質量檢測、低壓配電柜、新風機、環境系統（溫濕度檢測、地面漏水檢測報警—采用點式漏水感應系統、照明）、UPS。

系統對所監控設備具有完善的檢測功能，監測設備的重要運行數據和參數據等，對監測數據進行有效分析和存儲；檢查設備的運行狀態，當檢測到設備的故障時，對記錄設備故障情況；結合機房的管理措施，對發生的各種故障情況給出處理信息，報警提示，支持多種快速有效的報警方式：實時用多媒體語音、屏幕報警、電話報警、短信報警、郵件報警、聲光報警等,幫助機房管理和維護人員及時的了解設備的情況。并提供報警記錄存儲，查詢，打印功能，方便事后進行故障分析和診斷，及責任人員分析。多樣化的控制功能，提供報警聯動控制，可以讓發生故障設備自動停止運行；定時控制功能，可以輔助用戶根據時間段對調整設備的運行狀態。

機房綜合布線

（1）綜合布線系統工包括工作區子系統、水平子系統、管理子系統三個子系統。水平線纜采用6類非屏蔽雙絞線；

（2）機房主機室內網絡信息點 全部使用彈起式金屬地插座，管理子系統采用RJ45配線架及光纖端接盒統一管理，這對于用戶終端的切換尤其方便；

（3）地板走線全部采用金屬橋架，強電、弱電單獨走線，彼此盡量不要交叉。

（4）大樓布線主干采用PVC管,到每個房間采用PVC線槽.

KVM網絡管理

使用2臺8口 RJ45 KVM對機房的服務器進行管理。每個服務區1臺KVM，KVM采用RJ45方式傳輸。不用傳統的顯示器延長線，方便管理和維護。

機柜

數據中心機房機柜應滿足承重要求，機柜標明數字比列刻度，便于安裝，服務器尺度為950*800*2000，網絡機柜為800*600*2000，方便管理和維護。
