1.施工方案

在XXXX北京住宅小區工程樓宇對講系統中采用數字對講系統，由可視對講中心管理機、梯口機、室內分機、網絡交換機、區口機等設備組成。系統聯網采用 TCP/IP 協議，樓內設備供電均有強電配電箱取電，梯口機攝像頭中心距地 1.5米安裝，室內分機設備屏幕距地 1.5米安裝。洋房部分每戶配置一臺彩色7 寸觸屏安保型對講室內分機，疊墅部分每戶配置一臺彩色 10 寸觸屏安保型對講室內分機。1、3層安裝分機，其余各層做室內分機管線預留，主臥、客廳等配置 1個緊急按鈕，單元一層出入口及地庫進出單元樓出入口處分別設置一臺對講梯口機

1.設備的功能及使用說明

a.室內分機

室內機在和梯口機、區口機等帶有攝像頭的終端設備通話時，可看到對方的圖像。另外，室內機通常還具有系列功能：

通話功能：室內機收到呼叫，接聽后可以與對方通話，通話時間最長 60秒。

監視功能：可以通過梯口機或區口機攝像頭監視大門的情況。監視時間為 60秒。

呼叫管理機功能：按下室內機上的“呼叫”按鈕，可以呼叫小區管理中心，與小區管理中心取得聯系。

緊急報警按鈕：短路一次防區接口中的緊急報警和地兩接線端，室內機會向中心報警一次。

每個室內機安裝完畢，都要先設置地址。室內機地址保存于室內機內。

b. 單元門主機（區口機）

 可以呼叫所在樓棟的所有住戶的室內機，也可以呼叫管理機。當單元門主機 呼叫室內機或管理機，對方接聽后，對方可以打開單元門主機控制的電鎖。  c.中心管理機 可以和整個小區的所有的室內機、梯口機相互呼叫、通話。

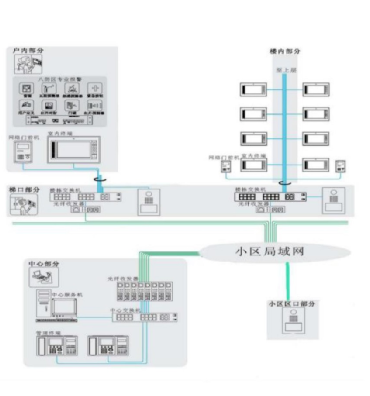

2.系統組網

3、 施工用線及注意事項

1)、系統施工用線

? 水平子系統：水平子系統用線包括入戶線和單元門主機連線，采用國標CAT5E 超 5類線（100米內阻抗≤9歐姆）。分機采用一條 RVV2*1.0的電源線給分機供電。

? 垂直干線子系統：國標 CAT5E 超 5類線（100米內阻抗≤9歐姆）。

? 聯網干線子系統：國標 CAT5E 超 5類線（100米內阻抗≤9歐姆）大于100米用光纖傳輸。

? 電源線一般采用：RVV3×1.0 。

? 緊急報警按鈕接線一般采用：RVV2×1.0。

2)、系統布線

? 系統布線應按照建筑電氣弱電系統的相關標準設計。

? 根據系統實際線長、系統的負荷、建筑物內布局和電氣、電磁情況靈活設計。

? 智能樓宇可視對講系統總線盡量不要與有線電視、電纜、電話線走同一通道，如無法分開。

? 智能樓宇可視對講系統總線不能與其它系統的開關電源走同一條線。

? 智能樓宇可視對講系統總線嚴禁與強電線包括 AC220V 連在一個層內或一個線槽內，如無法分開走，也應間隔 60CM以上。

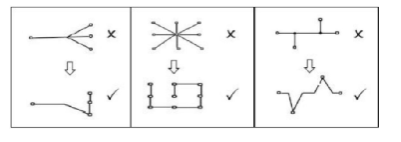

? 智能樓宇可視對講系統探測器接線采用手拉手連接方式，任何星型連接，

將造成系統工作不穩定，嚴重時將使系統無法正常工作。系統布線優選以下幾種：（劃“√”的為推薦布線形式） 在施工時請按照示意圖布線和布管

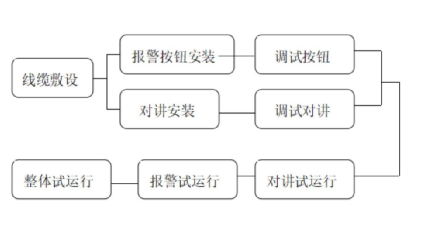

4、 系統施工流程

5、 系統接線技術要求

1)、RJ-45水晶頭壓接要求

網絡系統系列 RJ-45頭線序定義（標準的 T568B）壓接順序規則 白橙、橙、白綠、藍、藍白、綠、白棕、棕。

2)、網線制作過程

第一步：首先利用壓線鉗的剪線刀口剪裁出計劃需要使用到的雙絞線長度。

第二步：把雙絞線的保護層剝掉，可以利用到壓線鉗的剪線刀口將線頭剪齊，再將線頭放入剝線專用的刀口，稍微用力握緊壓線鉗慢慢旋轉，讓刀口劃開雙絞線的保護膠皮。

第三步：把每對都是相互纏繞在一起的線纜逐一解開。解開后根據上面所述線序把幾組線纜依次地排列好并理順壓直，排列的時候應該注意盡量避免線路的纏繞和重疊。

第四步 ：利壓線鉗的剪線刀口把線纜頂部裁剪整齊，若之前把保護層剝下過多的話，可以在這里將過長的細線剪短，保留的去掉外層保護層的部分約為15mm左右，這個長度正好能將各細導線插入到各自的線槽。如果該段留得過長，一來會由于線對不再互絞而增加串擾，二來會由于水晶頭不能壓住護套而可能導致電纜從水晶頭中脫出，造成線路的接觸不良甚至中斷。

第五步 ：把整理好的線纜插入水晶頭內。插入的時候需要注意緩緩地用力把 8條線纜同時沿 RJ-45頭內的 8個線槽插入，一直插到線槽的頂端。

第六步 ：確認無誤之后就可以把水晶頭插入壓線鉗的 8P槽內壓線了，把水

晶頭插入后，用力握緊線鉗，使得水晶頭凸出在外面的針腳全部壓入水晶并頭內，受力之后聽到輕微的“啪”一聲即可。壓線之后水晶頭凸出在外面的針腳應全部壓入水晶并頭內，而且水晶頭下部的塑料扣位也壓緊在網線的灰色保護層之上。

3)、系統電源輸入輸出端子接線要求電源線采用 RVV2*1.0 其中 ‘黑正藍負’。

6、 系統設備安裝要求

系統部件安裝時不但要考慮電氣特性和布線也應考慮安裝、拆卸和維修的方便，下表對主要部件的安裝方式、安裝高度以及注意事項進行說明：

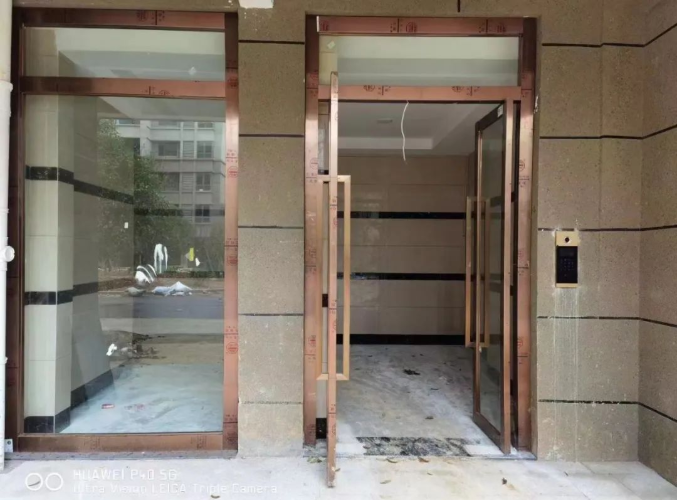

a、單元門梯口機：

1）可預埋安裝在墻體上，高度以 1.5米左右為宜；

2） 不能將攝像頭正對著直射的強光或陽光；

3） 不要安裝在強磁場附近；

4） 盡量保證攝像頭前面的場性光線均勻；

5） 彩色攝像頭應考慮夜間可見光補償；

6） 不要安裝在背景噪聲大于 70dB 的地方；

7） 不要安裝在灰塵過大和空氣污染嚴重的地方。

b、室內分機：

1）采用壁掛式安裝方法，高度 1.45米左右；

2）不要安裝在滴水處或潮濕的地方；

3） 不要安裝在強磁場的地方；

4） 不要安裝在高溫或低溫的地方（液晶顯示屏標準工作的環境溫度 0～50°C）；

5） 不要安裝在背景噪聲大于 70dB的地方。

c、電源：

1）壁掛式 (推薦工程箱安裝) 1.5米左右（高度應以容易觀察指示燈為準）；2） 不要與強電系統在一起，如果在一起，距離必須保持 1米以上；3） 與其它弱電系統間距要保持 0.5米。

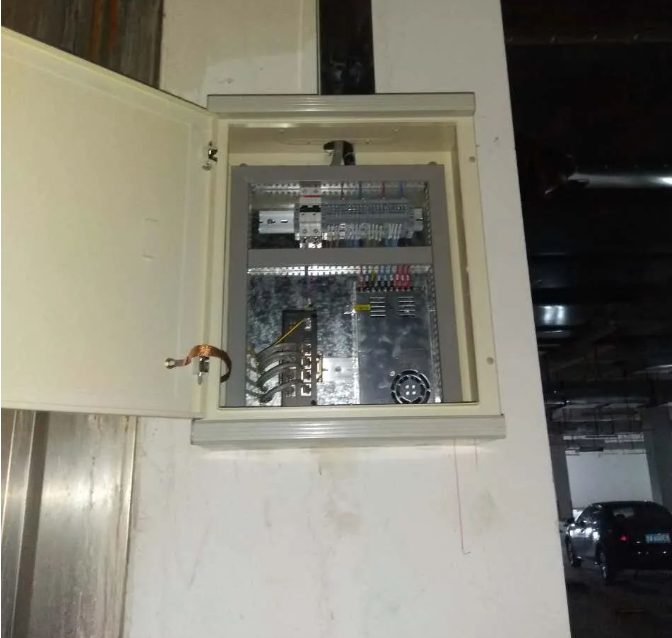

d、樓棟機柜設備安放：

1）高度以 1.5米為宜（方便觀察、操作設備）；

2）設備疊放順序要合理；

3）設備間走線要合理，必須貼標簽。

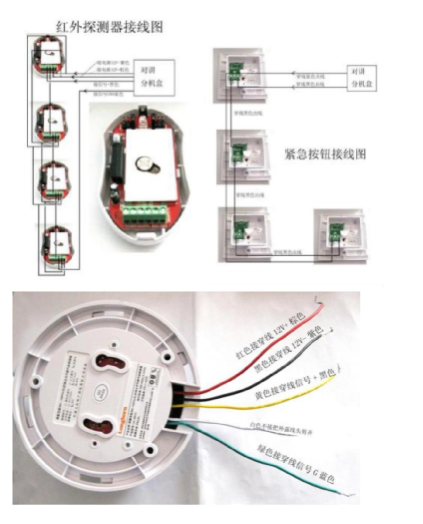

e、緊急報警按鈕安裝接線

7、 工程調試

a、 單元獨立調試：

1）、根據工程實際配置，設置梯口機、室內分機的系統參數，如 IP地址、本機編號，具體設置方法參照產品說明書。

2）、設置單元門主機的管理員密碼和開鎖密碼；

3）、在各室內分機位置調試分機，檢查系統的各項功能是否正常（呼叫、通話、開鎖等）；若出現異常，則應檢查系統供電、設備參數配置、線路等是否正常。

4）、調試探測器是否能夠正常報警。

5）、調試過程中，若出現嘯叫，則可通過調整單元門主機音量解決。

b、 聯網系統調試

? 1）、正確設置區口機、梯口機的區號和單元號，連接各單元光纖收發器至交換機。

? 2） 對管理中心機、中心服務器進行相應的設置，如小區基本框架、數據庫、發卡等。

? 3）、檢查各項聯網功能是否正常，包括主機呼叫室內分機、主機呼叫管理中心機、管理中心機呼叫室內分機、管理中心機監視梯口機、室內分機呼叫管理中心機、室內分機監視梯口機等，若出現異常，則應檢查系統供電、設備參數配置、線路等是否正常。

? 4）、根據調試情況，排除聯網線路錯誤、設置錯誤以及故障部件；

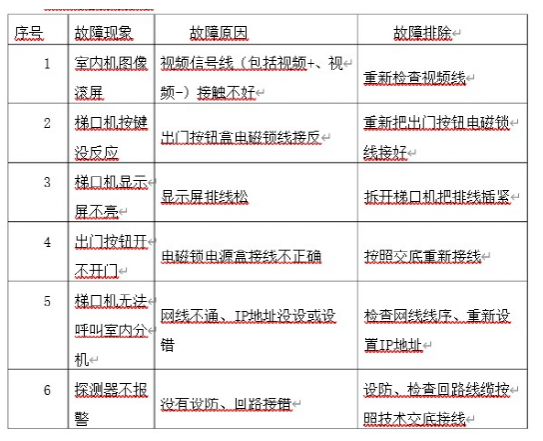

c、常見故障排除
